IP 承载网设备时频同步联调测试方法与组网拓扑

引言

随着 5G 网络规模部署和移动通信业务高速发展，移动网络架构正全面向 IP 化、宽带化演进。为适配业务 IP 化发展，PTN、IP RAN 等 IP 承载技术逐步成为 4G/5G 移动回传的核心技术。

IP 承载网设备包含 PTN、IP RAN 等产品，覆盖核心层、汇聚层、接入层。不同设备厂商依据运营商技术要求，开发对应系列硬件与时频同步相关功能，支撑 IP 承载网规模落地。

在 IP 承载网体系中，高精度时频同步是保障无线基站正常工作的重要基础。主流同步技术包含：

• 同步以太网（SyncE）：基于物理层实现频率同步，具备较高精度与稳定性
• IEEE 1588v2（PTP）：基于分组报文实现时间同步
• 1PPS+TOD：脉冲 + 时间码传统接口，用于基站直接授时

在 IP 承载网设备同步性能验证阶段，需要搭建模拟组网环境，完成多节点时间、时钟同步性能核验。传统单路测试仪表仅可对节点逐台开展测试，测试效率较低、周期较长。设备出厂阶段，厂商通常需要模拟现网组网，完成多设备联动的时间、时钟同步联调验证。

测试的必要性

出厂阶段开展联调测试，是校验产品指标、匹配运营商验收标准的重要环节。IP 承载网设备属于运营商关键基础设施，如果设备上线后暴露同步类故障，会带来多重风险：

• 返工成本高昂：设备已经发往工程现场，问题定位后需要召回或现场排查，带来较高物流、人力与时间开销
• 交付周期延误：同步异常会造成整批设备无法通过运营商验收，影响项目交付进度
• 业务层面影响：同步故障会干扰无线基站业务运行，引发业务层面投诉风险

因此，设备出厂前完成全面的同步联调测试，能够降低上线后故障风险，保障项目交付。

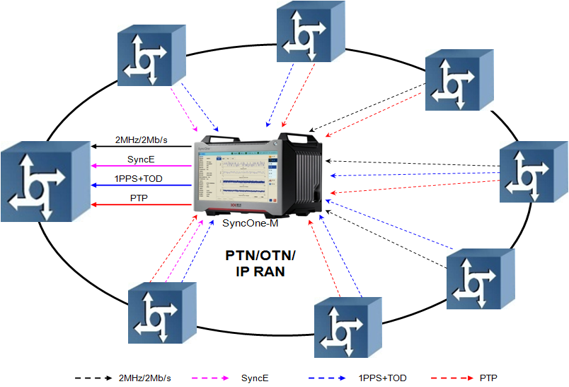

图 1 IP 承载网设备同步性能联调测试

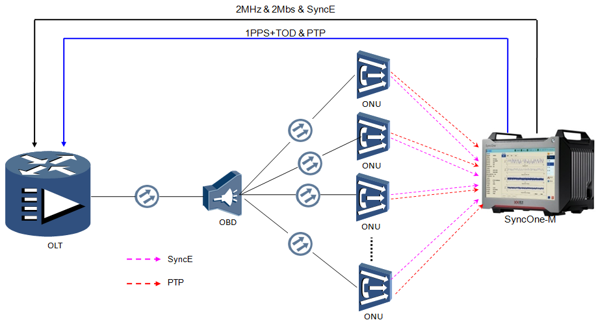

图 2 PON 系统同步性能联调测试

测试环境与测试仪表选型

按照传统测试手段，IP 承载网多节点联调需要多台仪表协同完成，单台仪表仅支持单路信号采集，多节点并行测试很难实现。

多通道时频同步验证平台可解决多路并行测试的需求。以 SyncOne‑M 时频同步测试系统为例，设备采用插卡式机框架构，业务板卡可按需选配组合，单机最多支持 32 路时间 / 时钟信号并行采集测试，可覆盖 PTN、IP‑RAN、OTN 传送网、PON 网络、以太网交换机等设备的时频同步验证场景。

该平台各业务板卡集成时间、时钟信号输出接口，不需要额外外接独立信号源，即可构建完整联调测试组网，支持多路并行自动化测试，适用于设备出厂阶段多节点同步联调场景。
