一文全解：UWB跟随原理及技术解析

要理解 UWB 为什么能"跟随"，先要理解它的信号形态有多特别。蓝牙和 Wi-Fi 发送的是连续正弦波，带宽只有 1~20 MHz，就像一支又粗又钝的画笔——你只能凭"墨水的浓淡"（信号强度 RSSI）猜测距离，而信号强度在室内会被墙壁、人体、金属反射搅得面目全非，误差动辄好几米。

UWB 则完全不同：

• 极窄脉冲：发射 0.1~1.5 纳秒（ns）的窄脉冲，占用 500 MHz 以上带宽，工作频段覆盖 3.1~10.6 GHz。脉冲越窄，在时间轴上就越"尖锐"，到达时刻判定得越准。
• 高时间分辨率：光速约 30 万公里/秒，1 纳秒只对应约 30 厘米光程。UWB 接收机能以皮秒级（10⁻¹² 秒）分辨率打时间戳，于是"测时间"直接变成"测距离"——厘米级精度是信号形态自带的，不是算法硬凑出来的。

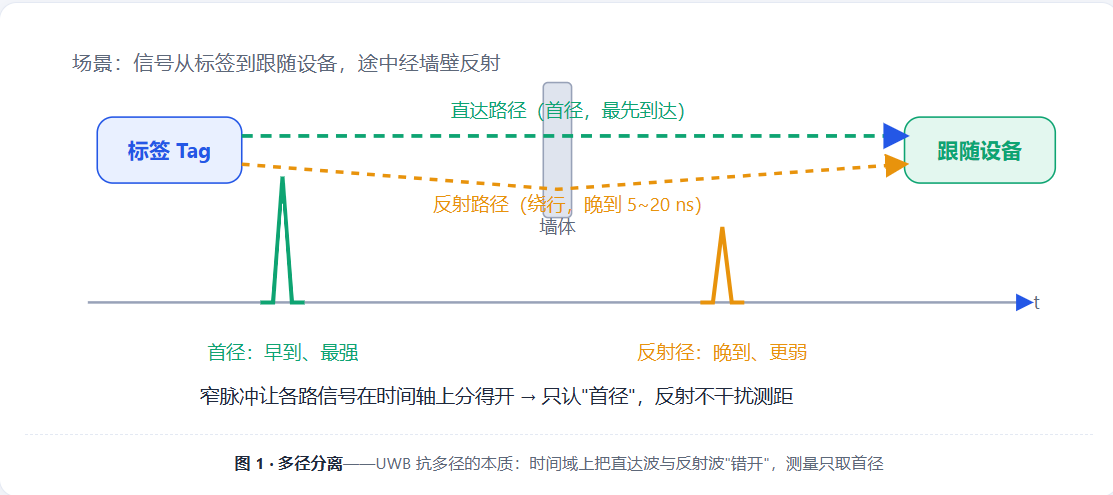

• 抗多径干扰：窄脉冲让直达波与反射波在时间上"分得开"——直达波最先到，反射波要绕路，晚到 5~20 纳秒。接收机只要认准第一到达径，反射就不构成干扰。这正是 UWB 在室内、厂房等强反射环境中依然稳定的根本原因。
• 穿透非金属：能穿透木板、塑料、衣物甚至人体，标签可以放心地挂在胸前、装在背包里。
• 低功率谱密度：平均发射功率被限制在 -41.3 dBm/MHz（约普通 Wi-Fi 的百万分之一），能量摊薄在极宽的频谱上，既不会干扰其他无线设备，信号本身也极难被截获、篡改。

第一步 · 测距：双向飞行时间（TWR）

跟随系统的第一项测量是距离。最直观的想法是"单向飞行时间"（One-way ToF）：发送端在 t₁ 发帧，接收端在 t₂ 收到，距离 = c × (t₂ − t₁)。但这里藏着一个陷阱——接收端必须和发送端精确对表（时钟同步）。即便两端时钟只偏差 1 ppm，在 50 米距离上也会引入约 0.05 纳秒级的时间误差，换算成距离误差会随量程线性放大，而"精确同步"在功耗和成本上都代价高昂。

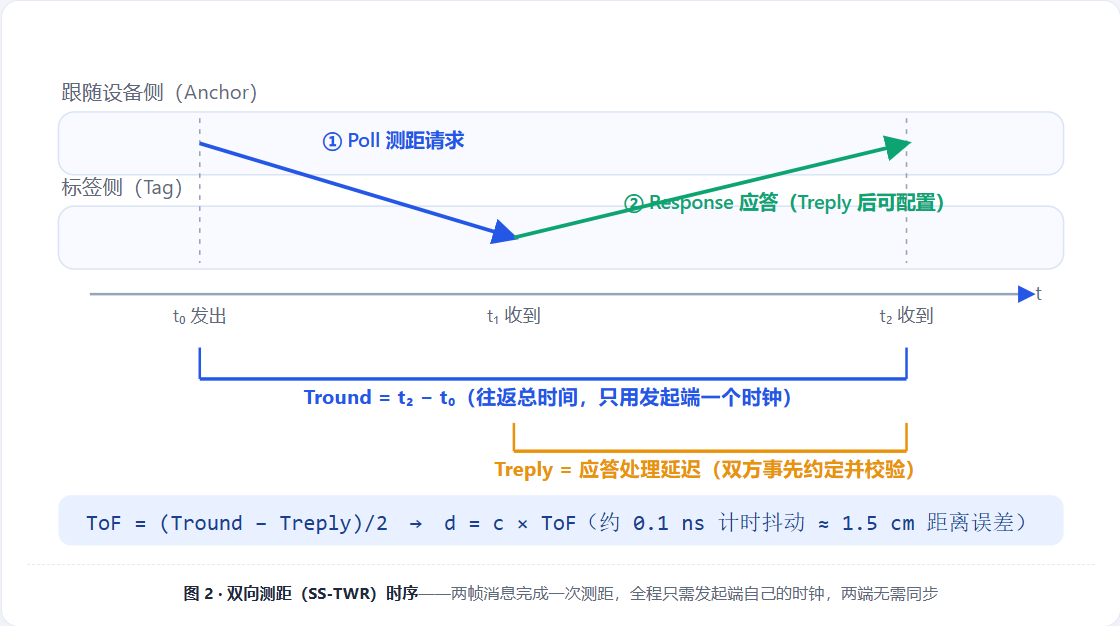

于是实际产品几乎都采用双向测距（Two-Way Ranging，TWR）：让信号"打个来回"，由发起端用自己的一个时钟完成全部计时，彻底绕开两端同步难题。

第二步 · 测向：相位差与到达角（AOA）

只有距离还不够——"你在 1.2 米外"这句话在数学上描述的是一个圆，而圆上有 360° 个方向，设备根本不知道该往哪边转。跟随的第二项测量是方向，业界标准做法是到达角测量（Angle of Arrival，AOA）：在设备上布置多根天线（天线阵列），同一脉冲信号到达不同天线的时间略有先后，产生可测量的相位差，相位差与来波方向存在严格的几何关系。

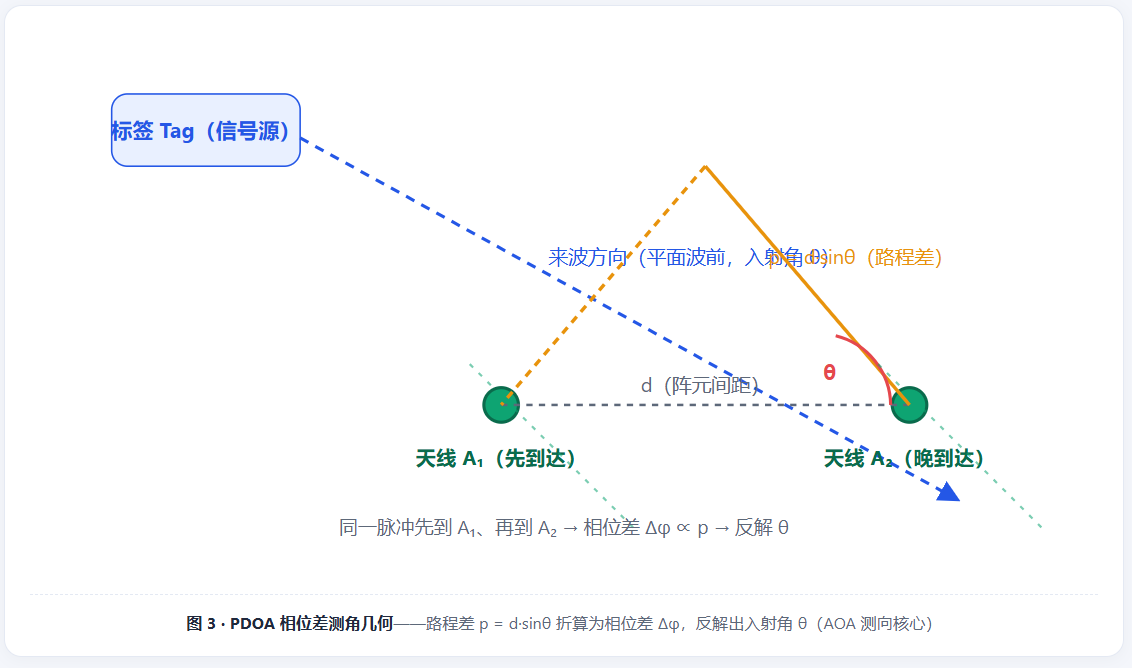

设两根天线间距为 d，信号以 θ 角（相对阵列法线）入射，则到两天线的路程差 p = d·sinθ。无线电波的相位每走过一个波长 λ 就转一整圈 2π，所以路程差 p 折算成相位差。

工程上实现 AOA 有两条路线：多通道并行接收（每根天线一路射频前端，同时采样，快但贵）与单通道射频开关切换（用开关让一根射频前端轮流接各天线，分时采样，省成本但需保证脉冲在切换窗口内稳定）。跟随产品里，后者加上多次测量取平均，是成本与性能的主流平衡点。关于 4×4 平面阵、均匀圆阵与 360° 全覆盖的详细设计，可回看本系列《UWB-AOA 360° 技术深度拆解》。

第三步 · 定位："圆 × 射线 = 坐标点"

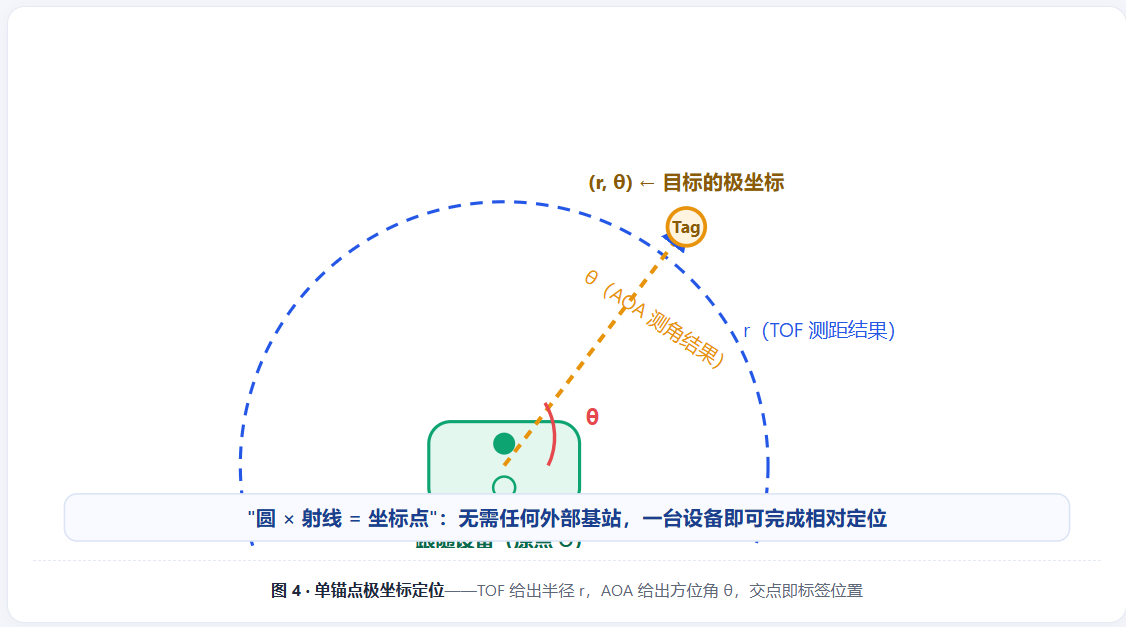

有了距离 r（第 3 章）和方向 θ（第 4 章），目标的相对位置就唯一确定了——这就是经典的单锚点极坐标定位：跟随设备作为坐标系原点，标签坐落在"以设备为圆心、r 为半径的圆"与"以 θ 方向射出的射线"的交点上。几何上，圆 × 射线 = 坐标点。

极坐标定位有一个前提：跟随设备本机就必须具备测向能力（多天线阵列）。另一条更"古典"的路线是多锚点几何定位——在设备上布置两个以上 UWB 天线（锚点），利用它们各自的测量结果联立方程：

• 双锚点测距差：两个锚点分别测出到标签的距离，距离差在几何上是一条双曲线，再配合其他约束才能定出唯一坐标。
• 三锚点三点定位：以三个锚点为圆心、各自测距值为半径画圆，三圆交点即标签位置——也就是平面上的"GPS 逻辑"。
• TDOA 到达时间差：多个锚点同时监听标签的一帧广播，用到达时间差构双曲线族求交，标签侧只需发信号、功耗最低。

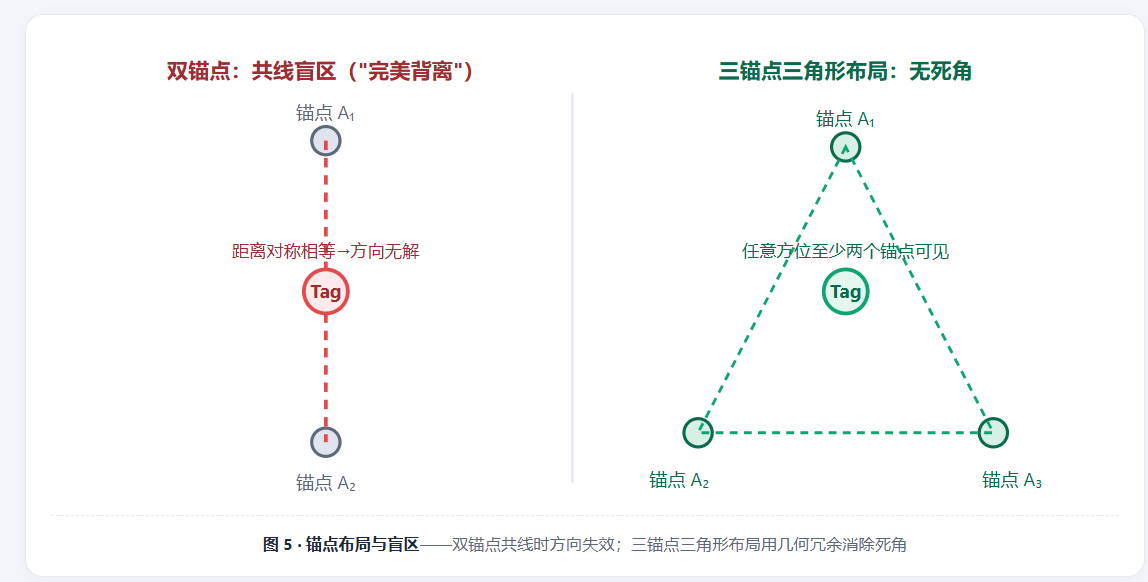

多锚点方案有个著名的坑——共线盲区。当标签恰好位于两锚点连线上时（业界俗称"完美背离"），两个锚点测出的距离对称相等，方向信息直接失效。解决之道是第三锚点打破共线，形成三角形布局，把跟随成功率从"经常翻车"提升到 98% 以上。

全迹360° 覆盖：跟随设备的"全向眼睛"

跟随场景有一个硬约束：目标随时可能出现在任意方位——主人可能走在正后方、侧后方，也可能绕过设备走到正前方。因此跟随设备的测向覆盖必须是 360° 全向的。常见硬件路线有三种：

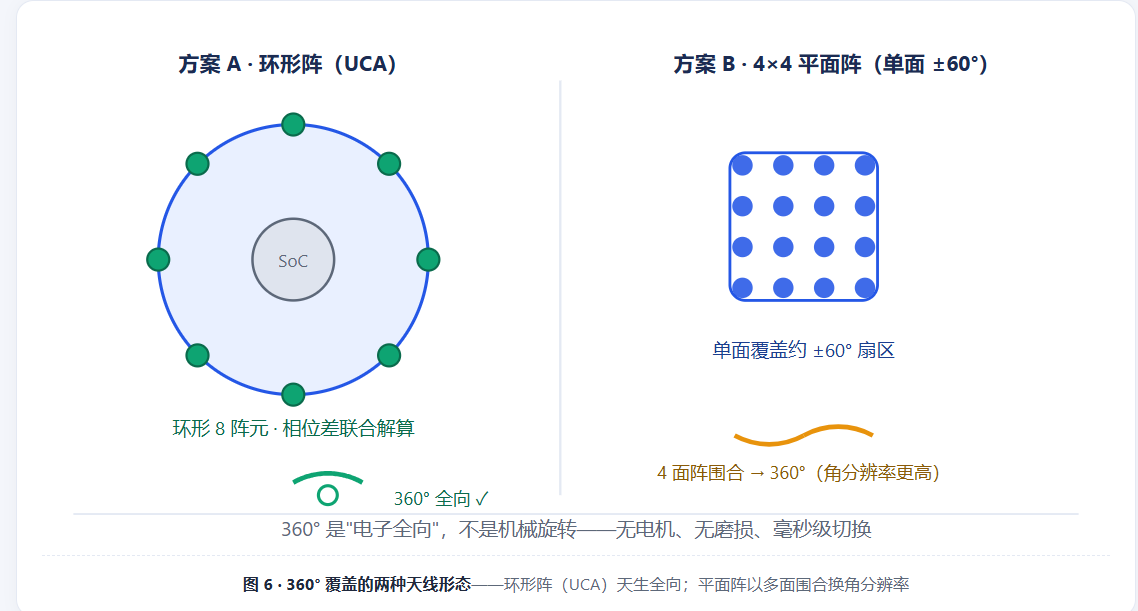

• 环形天线阵列（UCA）：把 8~12 个阵元等间距布置在一个圆环上，多个阵元对之间的相位差联合解算，天生全向。这是"单设备 360°"最优雅的形态，也是《全迹科技UWB-AOA 360° 深拆》的主角。
• 多面平面阵拼接：每面 4×4 平面阵覆盖约 ±60°，用 4 面阵围成一圈拼出 360°，角分辨率更高，但成本和体积都更大。
• 多锚点环绕分布式：在机身四周布置 2~3 个独立 UWB 模块，各自测距测向再融合——牺牲一点优雅，换系统的可靠冗余。

天线形态之外，还有两个"看不见"的工程细节：净空与天线罩——天线周边要尽量避开金属（轮毂电机、电池、金属框架都会拉偏方向图），行李箱、机器狗通常把阵列布置在顶部凸台并选透波性好的外壳材料；射频开关切换——全向阵列配合单通道前端时，需要在亚微秒内完成天线切换与相位测量，切换时序的稳定性直接影响测角质量。

难点：多径、遮挡与校准

原理讲起来干净利落，落地却处处是坑。跟随系统量产时，工程师真正熬夜调的是下面这几件事：

① 多径与首径检测（NLOS）

原理上"只认首径"，但现实中首径可能被金属货架、电梯井等强反射源"淹没"——接收机误把某条反射径当首径，测距瞬间跳变几十厘米。应对手段包括：跳频/信道选择避开干扰、基于信道冲激响应（CIR）的波形鉴别、以及与 IMU 的一致性校验（位置突变而惯性正常 → 判为野值剔除）。

② 人体遮挡与标签佩戴位置

人体含大量水分，对 UWB 信号衰减显著。标签放裤兜里，设备测到的可能是"绕过身体"的路径，距离和角度都带系统误差。工程经验是：标签尽量佩戴在胸前或腰间外侧（视线可见），或者用多锚点冗余——两个锚点同时测，谁的信号质量好信谁。

③ 天线相位校准

AOA 精度直接建立在"阵元间相位差 = 路程差"这个等式上。但每根天线的射频链路（走线、开关、放大器）长度不可能完全一致，会引入固定的相位偏移。因此量产必须做出厂标定（在暗室/转台上扫一圈，记录每个方向的偏差表），并补偿温度漂移。校准做不好，测角会出现几度的系统偏置，跟随就会"永远偏着走"。

④ 功耗与刷新率的拉扯

跟随要 20 Hz+ 刷新，持续测距测角，对电池是不小的负担。常见省电策略：BLE 粗定位 + UWB 精定位双层协作（平时蓝牙低功耗扫描，进入范围才唤醒 UWB）；TDOA 模式降低标签功耗；以及动态调节刷新率（目标静止时降到 5 Hz，目标快速移动时升到 50 Hz）。

⑤ 天线罩与金属环境

天线附近的金属会拉偏方向图、破坏阵元一致性；天线罩材料的介电常数也会引入相位偏移。设计上要求天线周边净空、罩体用低损耗透波材料，且校准必须在最终装配状态下完成——装好轮子、电池、外壳之后再校准，而不是测裸板。
