#WorkBuddy# 让 AI 用 PowerShell 自动化 Visio 画流程图，我踩了 9 个坑才让连线"看得见"

本文是一篇真实踩坑复盘：从「连线全部消失」到「真 1D 连接线」的完整过程，附可直接复用的 PowerShell 代码。目标是给同样在尝试「用 AI 驱动 Visio 自动化画流程图」的人省掉这三天弯路。

一、先给结论

我用 WorkBuddy 让 AI 写 PowerShell 脚本、通过 Visio COM 自动化画「垂直泳道流程图」（读一个 JSON 配置，自动生成 .vsdx + .png）。一开始走了弯路，连线怎么都画不出来——不是脚本没跑通，而是跑通了、exit 0，但图里的线是坏的。

最终能用的画线方式只有一种：

用 Visio 原生的 Dynamic Connector********（真 1D 连接线），drop 后直接写** ****BeginX/BeginY/EndX/EndY**** 坐标，所有数字用** InvariantCulture 格式化。

下面是 9 个坑的完整复盘，每个都给了「现象 → 根因 → 修复代码」。

二、方案架构

• 输入：一个 JSON 配置，描述泳道、节点、连边（含折线 waypoint）。
• 引擎：PowerShell 5.1 + New-Object -ComObject Visio.Application。
• 画布：BASFLO_M.VSSX 模具（Process / Decision / Start-End 母版）。
• 输出：.vsdx（矢量源文件）+ .png（预览图）。

三、9 个坑逐个复盘

坑 1：DrawLine 忽略 Y 参数，产出 2D 形状

现象：所有连线都画在页面底部一条线上，图里根本看不到线。

根因：Page.DrawLine(x1, y1, x2, y2) 在这个 Visio 环境下会忽略 Y 参数，而且产出的形状 Type='Shape'（2D），不是 1D 线。

# 错误示范：画出来的线全落在 y=0，不可见
$seg = $page.DrawLine($x1, $y1, $x2, $y2)

解包 .vsdx 看 XML，发现 BeginY/EndY 全等于 0——这是铁证，说明 Y 被吃了。

坑 2：CellsSRC 写 Geometry 的 Y 列静默失败

现象：想重写几何坐标，X 改了、Y 死活不动，而且不报错。

根因：CellsSRC(2, row, 2)（Geometry 段的 Y 列）写入静默失败；只有 X 列 CellsSRC(2, row, 1) 能写。

# X 列能写
$seg.CellsSRC(2, 1, 1).FormulaU = ($x1.ToString($ci) + ' in')
$seg.CellsSRC(2, 2, 1).FormulaU = ($x2.ToString($ci) + ' in')

# Y 列必须改用 CellsU 显式定位
$seg.CellsU('Geometry1.Y1').FormulaU = ($y1.ToString($ci) + ' in')
$seg.CellsU('Geometry1.Y2').FormulaU = ($y2.ToString($ci) + ' in')

坑 3：OneD=1 设置报「意外的文件尾」

现象：想让形状变 1D 线，.CellsU('OneD').FormulaU = '1' 直接抛 COMException: 意外的文件尾。

根因：zh-CN 区域下的 COM 互操作坑（和坑 4 同一类），OneD 不能用 CellsU 写。

# 报错写法
$seg.CellsU('OneD').FormulaU = '1'

# 可用写法（定位 Shape Transform 段的 OneD 单元格）
$seg.CellsSRC(1, 1, 11).FormulaU = '1'

坑 4：中文系统小数点是逗号，公式全崩

现象：坐标公式里 13.15 in 被写成 13,15 in，Visio 解析器直接崩溃。

根因：Windows 中文区域的小数点是逗号 ,。所有「数字 → 公式字符串」的转换都必须走 InvariantCulture。

# 关键：全局用一个 InvariantCulture，所有 ToString 都传它
$ci = [System.Globalization.CultureInfo]::InvariantCulture
$conn.CellsU('BeginX').FormulaU = ($x1.ToString($ci) + ' in')

这是最容易漏、也最致命的坑——很多「意外的文件尾」报错的真凶就是它。

坑 5：PowerShell 数组展平，坐标被拍成一维

现象：折线的点坐标 (x, y) 嵌套数组被拍平，取 $pts[0][1] 拿不到 Y。

根因：@($arr) 子表达式会把嵌套数组合并成一维。要保留嵌套结构必须用一元逗号 ,。

# 错误：$sp 是 [x, y]，@($sp) 把它展平了
$pts = @($sp)

# 正确：一元逗号保留嵌套
$pts = @(,$sp)
foreach ($wp in $e.waypoints) { $pts += , @([double]$wp[0], [double]$wp[1]) }
$pts += , $ep

坑 6（核心错误路线）：用 2D 形状「硬掰」成线段，渲染必破相

现象：几何坐标算得全对（解包 XML 看 MoveTo/LineTo 都对），但导出的 PNG 里线要么消失、要么粗细不均。

根因：这是我最该早点想明白的一点——用 2D 形状冒充线，从原理上就走不通。2D 形状的 Width/Height 一旦缩到亚像素（垂直线宽 0.03in、水平线高 0.001in），Visio 的 1pt 线宽是相对整个形状包围盒绘制的，线宽比形状还大，渲染时直接被裁掉。

教训：不要跟 Visio 对着干。画线就该用「线」，不该用「矩形」。

修复前：2D 矩形凑线，连线渲染不稳定（坑 6 描述的错误路线）

坑 7：Page.Export 在无头模式直接崩溃

现象：脚本跑到导出 PNG 这步就崩，连 .vsdx 都保存不下来。

根因：Page.Export 在 Visible=$false 的无头模式下原生崩溃。

修复：先 SaveAs 保证 .vsdx 落盘，再 Quit；PNG 导出放到独立的子进程里做，崩了也不影响主产物。

# 主进程：SaveAs 优先，保证交付
$doc.SaveAs($vsdxPath)
$app.Quit()

# 子进程单独导出 PNG（export_png.ps1）
$app = New-Object -ComObject Visio.Application
$app.Visible = $false
$doc = $app.Documents.Open($vsdxPath)
$page = $app.ActivePage
$page.Export($pngPath)   # 在隔离进程里崩了也无所谓

坑 8：ResultIU 读取几何报「意外的文件尾」

现象：想读回 BeginX/EndX 确认几何，ResultIU(0) 直接抛异常。

根因：和坑 4 同一类区域设置问题。根本不需要读回来验证——线粘好、坐标写对，渲染交给 Visio 就行。

# 不要用 ResultIU 读回验证（会崩）
# 用 .FormulaU（字符串）或干脆不读，靠解包 vsdx XML 验证

坑 9（正解）：用 Dynamic Connector 才是正道

现象：前 8 个坑走完，才明白正确画法。

正解：加载 BASFLO_M.VSSX 里的 Dynamic Connector 母版，Drop 出来后直接写 Begin/End 坐标（不 Glue，避开坑 8 的读取问题），折线按段拆成多个 connector，箭头只画最后一段。

# 加载模具 + 连接线母版
$stFlo = $app.Documents.Add('BASFLO_M.VSSX')
$mConn = $stFlo.Masters.ItemU('Dynamic Connector')

# 画一段线：drop + 直接写坐标
function Draw-Seg($x1, $y1, $x2, $y2, $arrow) {
    $ci = [System.Globalization.CultureInfo]::InvariantCulture
    $conn = $page.Drop($mConn, $x1, $y1)
    $conn.CellsU('BeginX').FormulaU = ($x1.ToString($ci) + ' in')
    $conn.CellsU('BeginY').FormulaU = ($y1.ToString($ci) + ' in')
    $conn.CellsU('EndX').FormulaU   = ($x2.ToString($ci) + ' in')
    $conn.CellsU('EndY').FormulaU   = ($y2.ToString($ci) + ' in')
    $conn.CellsU('LineWeight').FormulaU = '1 pt'
    $conn.CellsU('LineColor').FormulaU  = 'RGB(50,50,50)'
    $conn.CellsU('EndArrow').FormulaU   = if ($arrow) { '6' } else { '0' }
    $conn.CellsU('FillPattern').FormulaU = '0'
    return $conn
}

多段折线（带 waypoint 的边）就拆成 N 个 connector，箭头只加在最后一段。

修复后：Dynamic Connector 真 1D 连接线，连线完整清晰（坑 9 的正解）

四、怎么验证「线真的画出来了」

这次最大的教训不是代码，是验证方式：

1. 不要只看 exit 0——脚本可能吞了异常，PNG 是旧产物。
2. 解包 .vsdx 看 XML：确认连线形状是 BeginX/EndX 真 1D，而不是亚像素 2D 矩形。
3. 像素分析要谨慎：抗锯齿线是灰阶不是纯黑，采样半径太小会漏判——我曾因此误判「线没画出来」，其实是检测方法错了。
4. 最可靠的一步：让支持读图的模型直接打开 PNG 肉眼核对（纯视觉判断，别用只会 OCR 的模型）。

顺手分享一个 WorkBuddy 选模型的坑：面板里带「视觉」标签的模型，很多是「OCR 抠文字再喂文本」，不是真看图。看线条/布局这种纯视觉任务，要选原生多模态的那几个（GLM-5v-Turbo / MiniMax-M3 / Kimi 系列）。

五、给 AI 编程者的三条心得

1. 「跑通」不等于「做对」：exit 0 + 有输出文件，可能掩盖了「产物是坏的」。
2. 别跟工具对着干：画线就用线（1D connector），别用矩形硬掰。
3. 区域设置坑要排第一：中文 Windows 上，任何「数字转公式字符串」都先过 InvariantCulture。

附：完整可跑脚本

完整的参数化模板脚本（读 JSON 配置 → 生成 .vsdx + .png）及踩坑文档，已整理成可复用 WorkBuddy 技能，核心逻辑即上文 Draw-Seg。

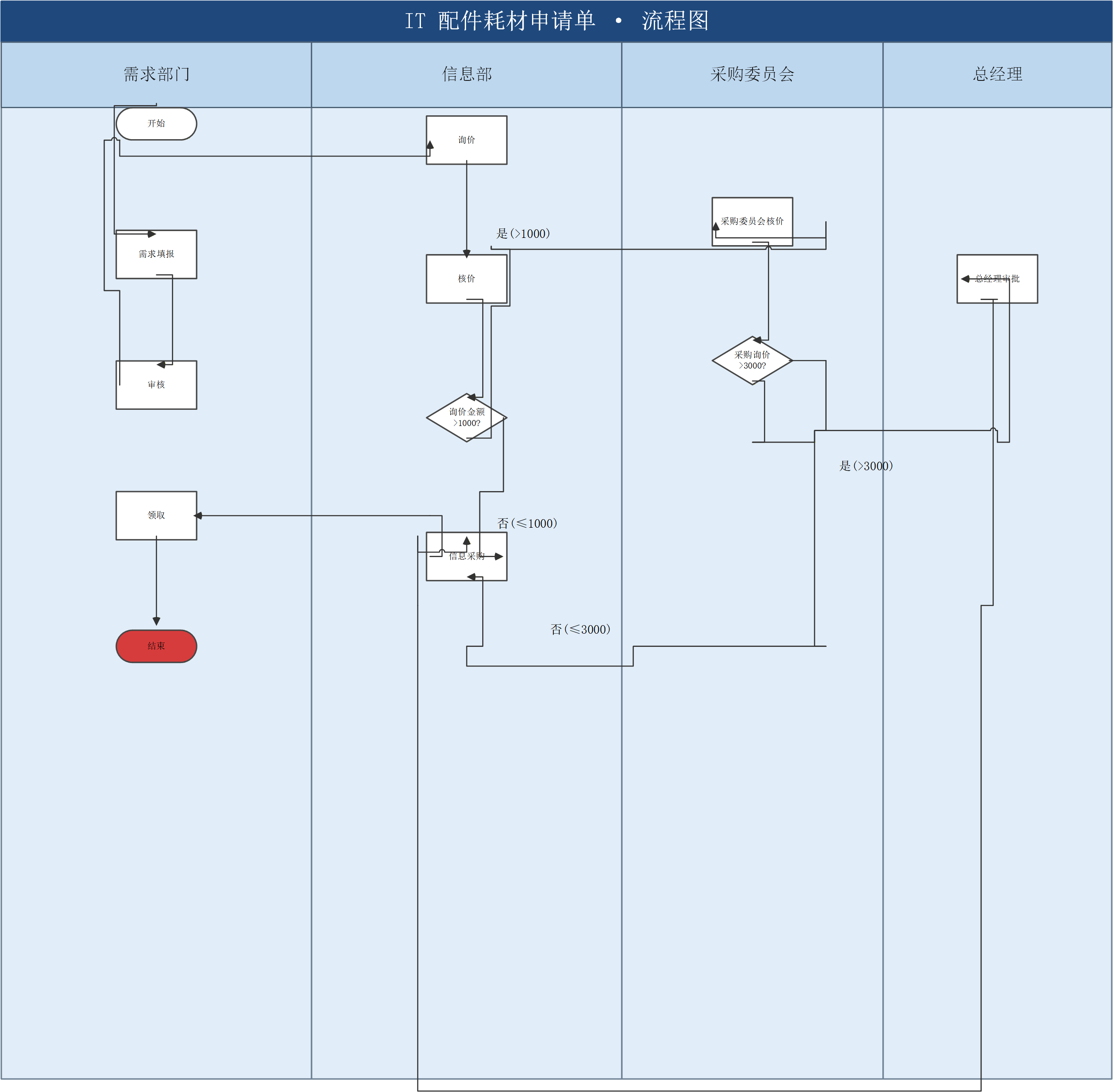

成品流程图：垂直泳道 + 12 节点 + 13 连边，Dynamic Connector 实际渲染效果
