工业相机选型核心参数：分辨率、帧率、像元尺寸与接口选择指南

机器视觉系统（ machine vision system ）是通过对声波、电磁辐射等时空模式进行探测及感知，对所获取的图像进行自动处理、分析和测量， 做出定性解释和定量分析，得到有关目标物体、场景的某种认识并作出相应决策的有机整体。

简单来说，机器视觉是用机器代替人眼来做测量和判断。

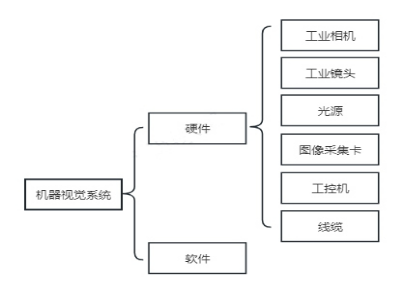

51camera机器视觉系统

工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成有序的电信号。

一、工业相机工作原理

1.图像采集：通过镜头收集被拍摄物体反射或透射的光线，将其聚焦在图像传感器上。

2.光电转换：图像传感器（常见的有 CCD 和 CMOS）将光信号转换为电信号。以 CMOS 传感器为例，每个像素点都有一个感光二极管，光线照射时产生与光强成正比的电荷，进而被转换为电压信号。

3.信号处理：转换后的电信号经过放大器进行放大，并通过模数转换器（ADC）将模拟信号转换为数字信号，这些数字信号经过处理后形成数字图像数据，传输给计算机等设备进行后续分析。

二、工业相机的分类

• 按图像传感器类型：分为 CCD工业相机和 CMOS工业相机。
• 按输出色彩：分为彩色工业相机和黑白（单色）工业相机。
• 按扫描方式：面阵工业相机和线阵工业相机。
• 按输出信号方式分：模拟工业相机、数字工业相机。
• 按响应频率范围分：可见光（普通）相机、红外相机、紫外相机等。
• 按照光谱波段数量来分，可分为高光谱相机和多光谱相机。
• 按照成像维度分：2D工业相机和3D工业相机
• 特殊工业相机：偏振工业相机。

三、相机如何选型

1. 明确应用需求

检测目标：尺寸、速度、精度、缺陷类型（如表面划痕、尺寸测量等）。

环境条件：光照（自然光/人工光源）、温度、振动、粉尘等。

输出要求：是否需要实时分析、数据存储或与其他设备（如PLC）通信。

2. 核心参数选型

(1) 分辨率

公式计算： 分辨率≥被测物尺寸/检测精度×安全系数。例如：检测10mm物体，要求0.05mm精度，需至少200万像素（1600×1200）。

(2) 传感器类型

全局快门（Global Shutter）：适合高速运动物体（如流水线），避免拖影。

滚动快门（Rolling Shutter）：静态或低速场景，成本低。

传感器尺寸：越大则通光量越高，但需匹配镜头像场。

(3) 帧率（FPS）

计算： 帧率≥产线速度/检测步长（单帧视野）。例如：产线速度1m/s，每帧视野10mm，则至少需100FPS。

高速场景：选择Camera Link或CoaXPress接口（如500FPS以上）。

(4) 像元尺寸

小像元（如1.4μm）：高分辨率但低感光，需强光源。

大像元（如5.5μm）：低照度表现好，适合弱光环境。

(5) 光谱响应

可见光（400-700nm）：常规检测。

近红外（700-1000nm）：穿透性检测（如硅片内部缺陷）。

紫外或X光：特殊材料分析。

3. 接口选择

相机选型注意事项

分辨率从不是越高越好

分辨率固然重要，但不能孤立看待。想要看清微小细节，视野、镜头、拍摄距离、像元尺寸这些条件都得配套跟上。很多人一开始就盲目拉高分辨率，结果画面清晰度没有提升，反倒出现带宽不足、存储不够、图像处理卡顿的情况，让整套系统的运行压力陡增。

真正要关心的是这套分辨率能不能稳定完成任务，能能稳定识别目标即可。

帧率并非越高，成像就越稳定

帧率上限由曝光、带宽、触发方式、主机性能、工件运动状态共同决定。只提升帧率不压缩曝光，只会造成画面运动模糊。视觉检测的核心痛点并非拍摄速率低，而是高速采集下成像一致性差，检测结果反复波动，大幅拉长调试周期。

像元尺寸 + 曝光，奠定图像的成像基础

小像元≠高性能，弱光环境下噪点激增、细节稳定性差；大像元成像干净低噪，需平衡分辨率与视野。

曝光不只是调节画面亮度，更关乎运动模糊、触发同步、批量成像一致性。

自动曝光不适用于工业产线，易造成画面明暗波动。

成像最大隐患并非画质观感差，而是图像重复性差、每次拍摄效果不统一。

接口不等于插线即用，是极易被低估的选型要点

USB、GigE、Camera Link 适配不同应用场景。

实验室短距离单机调试，各类接口差异难以体现。

工业现场选型需重点考量：线缆传输距离、抗干扰性能、设备时序同步、断线恢复、后期运维成本。
