反射内存网络组网拓扑与部署实施指南

反射内存网络组网拓扑与部署实施指南

从规划设计到调试验收的完整实战指引

一、网络拓扑结构类型

反射内存网络支持多种拓扑结构，不同的拓扑在布线成本、可靠性、扩展性方面各有特点，合理选择拓扑是组网成功的第一步。常用的拓扑结构包括环形拓扑、星型拓扑、双冗余环网以及混合拓扑四类。

（一）环形拓扑

环形拓扑将各节点通过光纤依次串联成闭合环路，数据沿环逐节点传递。环形拓扑布线简洁、成本较低，适合节点分布集中的中小规模系统。每个节点的反射内存卡通常具有1路发射、1路接收接口，天然适合环形连接。环形拓扑的缺点是单一链路故障会影响环网通信，因此建议结合双环设计提高可靠性。

（二）星型拓扑

星型拓扑以反射内存交换机为核心，各节点通过光纤分别接入交换机的不同端口。星型拓扑组网清晰、扩展方便、便于集中管理，单个节点故障不会影响其它节点，是当前最常用、最推荐的组网方式，尤其适合中等规模的实时网络。

（三）双冗余环网

双冗余环网采用双向双光纤闭环链路，一主一备并行工作，所有节点串联成闭合环路。硬件实时监测链路与节点状态，当任意光纤断裂、节点断电或设备故障时，硬件自动旁路故障节点并切换备用环路，全网自愈时间可控制在50毫秒以内，无丢包、无停机、无全网瘫痪风险。该架构是军工、仿真、精密控制等关键场景的标配。

（四）混合拓扑

对于大型系统，可综合采用星型与环形结构，先按功能或区域分组组网，再通过交换机级联互联，形成树形或混合拓扑，在保证实时性能的同时实现分区管理和规模扩展。

二、节点规划与地址分配

反射内存网络最多可支持高达256个独立节点，节点地址可任意设置。部署时应根据系统功能模块划分，为每个节点分配唯一且易识别的地址，并提前规划共享内存区的分配方案。建议按照数据类型和更新频率对内存空间进行合理分区，例如：高频状态数据区、低频配置数据区、事件标志区等，避免不同节点的写操作发生冲突，提高数据管理的清晰度和可维护性。

地址与内存规划还应注意以下几点：一是为未来扩展预留足够的地址空间和内存余量；二是对共享内存区的读写权限进行明确约定，遵循“谁写入、谁负责”的原则，防止多节点同时写同一地址造成数据竞争；三是建立完整的节点地址与内存映射文档，作为系统运维和故障排查的依据，这对于大型系统尤为重要。

三、光纤布线设计

光纤布线是反射内存网络部署的重要环节。应根据传输距离选择合适的纤芯类型：短距离应用可选用多模光纤，长距离应用应选用单模光纤，反射内存网络的光纤传输距离可达10公里。布线时应遵循“光缆弯曲半径不小于规定值、避免过度弯折、做好标签标识、预留足够冗余”等基本原则，并注意光纤连接器的清洁与防护，确保链路质量。对于可靠性要求高的系统，应规划双链路冗余布线，保障通信不中断。

四、交换机级联与扩展

当系统节点数量超过单台交换机的端口数时，可通过交换机级联进行扩展。级联时应遵循“就近接入、层次清晰”的原则，将交换机组建成合理的层级结构。级联后仍应保证全网的延迟和同步性能满足系统要求，必要时应进行级联深度与延迟的评估。通过合理的级联设计，可以轻松搭建从几个节点到数百个节点规模的确定性实时网络。

五、部署实施步骤

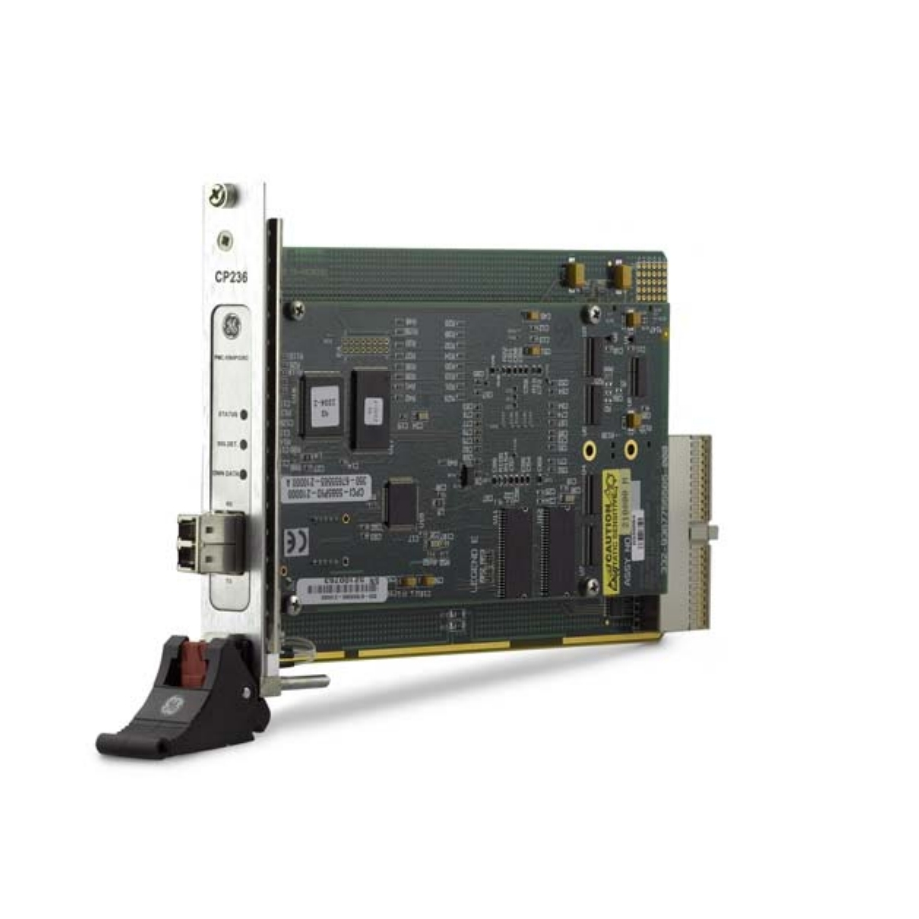

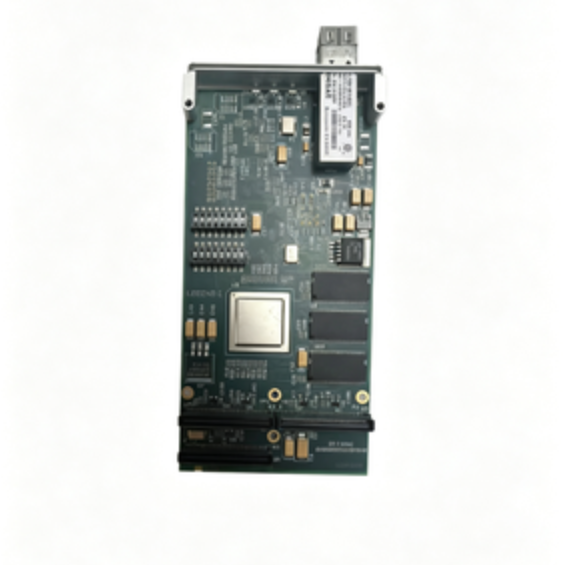

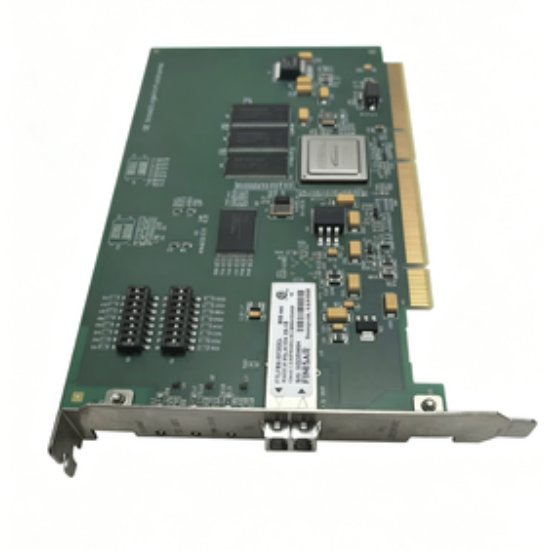

反射内存网络的部署实施通常遵循以下步骤：第一步，需求分析与方案设计，明确节点数量、数据流量、延迟指标和拓扑结构；第二步，设备选型与采购，选择合适的反射内存卡、交换机及光纤附件；第三步，安装调试，将板卡插入主机总线插槽、安装驱动程序、连接光纤链路；第四步，组网配置，设置节点地址、分配共享内存区、建立网络连接；第五步，功能测试，验证节点间数据共享的正确性和同步性；第六步，性能测试，测量延迟、带宽等关键指标是否达标；第七步，系统联调与验收，完成与业务应用的集成调试并正式上线。

六、调试与性能测试

调试阶段应重点验证三方面内容：一是连通性，确认各节点能够正确加入网络并完成数据共享；二是同步性，验证多节点数据的时序一致性，确保各节点在同一时间看到一致的数据视图；三是性能指标，测量节点间传输延迟、实际带宽等参数，与设计要求对比。建议使用厂家提供的诊断测试工具和示例程序，配合示波器或专业测试软件进行量化测试，形成测试报告作为验收依据。

七、常见问题与优化建议

在反射内存网络部署中，常见的注意事项包括：确保板卡与主机总线的兼容性，安装正确版本的驱动程序；重视光纤连接质量，避免因接触不良导致丢包；合理规划共享内存区，防止多节点写冲突；根据实际数据量合理选择网络速率档位；对高可靠性系统采用双冗余配置。此外，建议定期对网络进行巡检和状态监测，及时排查潜在隐患，保障系统长期稳定运行。

针对部署中容易忽视的细节，这里再补充几点优化建议：一是合理设置节点地址与内存映射，遵循统一规范的命名规则；二是为关键节点配备UPS电源和双链路，提升系统可用性；三是在正式上线前完成充分的压力测试，验证网络在满负荷下的延迟与带宽表现；四是建立运维文档和应急预案，明确故障处理流程，确保系统出现异常时能够快速恢复。

八、结语

反射内存网络的组网部署是一项系统性工程，合理的拓扑设计、科学的节点规划、规范的光纤布线和严谨的调试测试，是保障网络性能的关键。本文提供的组网与部署指南，凝结了丰富的工程实践经验，可帮助用户快速、规范地完成反射内存网络的建设。我们也将持续为用户提供专业的技术支持与组网咨询服务，助力您的实时系统高效落地。
