反射内存卡数据帧格式与通信协议深度解析

反射内存卡数据帧格式与通信协议深度解析

一、为什么值得深挖协议细节

很多工程师使用反射内存卡时，只停留在"打开设备、映射内存、直接读写"的层面，对数据在光纤上到底以什么格式传输并不关心。这本身没有错——反射内存的设计目标之一就是软件透明。但当你遇到性能瓶颈、需要精确计算延迟、排查间歇性丢包，或者要把反射内存接入一个更大规模的实时系统时，理解数据帧格式与协议细节就成为绕不开的功课。本文从硬件寄存器、帧结构、寻址方式、数据包长度等角度，对反射内存卡的通信协议做一次系统梳理。

二、板卡资源与寄存器体系

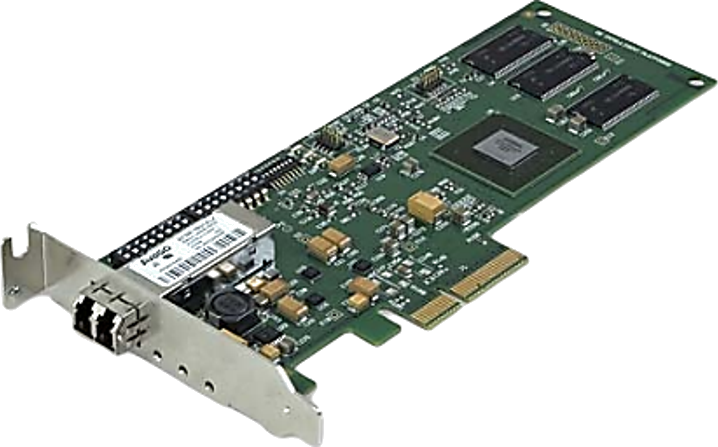

以经典的 5565 系列反射内存卡为例，板卡资源主要由三部分组成：本地配置寄存器、反射内存控制与状态寄存器，以及板载反射内存 RAM。

本地配置寄存器：负责 PCI/PCIe 接口层面的配置，其中与反射内存运行关系最密切的是中断控制与状态寄存器（INTCSR）和 DMA 控制寄存器。这些寄存器决定了板卡如何向主机报告状态、如何发起 DMA 传输。

反射内存控制与状态寄存器：实现 5565 系列反射内存板的独特功能，包括反射内存运行状态、PCI 中断源的精细控制、以及网络中断的访问控制。通过这套寄存器，上层驱动可以查询链路状态、使能/屏蔽中断、读取错误标志等。

板载反射内存 RAM：常见 64MB、128MB、256MB 等规格，带奇偶校验（部分型号支持 ECC）。这块内存对主机表现为普通物理内存映射，对 FPGA 则作为网络数据的中转仓库。值得注意的是，奇偶校验功能在上电时可能默认未启用，需要通过寄存器显式打开。

理解这三大资源，就理解了驱动与硬件交互的入口。上层所有操作——无论是内存读写、中断配置还是 DMA 设置——最终都要落到寄存器与内存映射上。

三、数据帧结构：极简但完整

反射内存卡在光纤上传输的数据包，刻意去掉了传统网络的 IP 头、MAC 头、端口号等"冗余"，只保留实时性所必需的字段。一个典型的反射内存数据帧包含以下几个部分：

同步头：用于接收端识别帧起始位置，实现字节对齐与帧同步。这是硬件串行链路的标准做法。

地址字段：指示本次数据写入的目标内存地址（或相对于内存基址的偏移）。接收节点根据该字段，将后续数据写入自己板载 SDRAM 的对应地址——这正是"全网同一地址拥有相同数据"的硬件基础。

数据字段：携带实际要写入共享内存的数据。反射内存支持动态包长，每个数据包的有效数据为 1~64 字节。数据量小时用短包，避免浪费带宽；数据量大时用长包，提高传输效率。

校验字段：通常是 CRC 校验码，用于接收端检测传输错误。一旦校验失败，接收节点可通过寄存器上报错误状态。

（中断包）中断信息字段：当传输的是中断消息时，帧内还会携带发送者节点 ID、目标节点 ID、中断类型信息以及 32 位用户自定义数据。接收节点将这些信息存储到对应的 FIFO 中，并触发主机中断。

值得注意的是，反射内存帧的"极简"是有意的设计取舍——它不为复杂路由、流控、重传预留字段，而是把可靠性交给物理层质量、CRC 检测、冗余链路和 Bypass 机制去保障。这正是实时网络的本质：宁可快速失败并上报，也不愿为可靠性牺牲确定性。

四、寻址方式与节点 ID

反射内存网络能支持多达 256 个节点，其寻址机制建立在"全局共享地址空间"之上。

节点 ID（Node ID）：每个节点通过跳线、拨码开关或软件分配一个唯一编号（0~255）。节点 ID 主要用于中断消息的定向（点到点）或广播（目标 ID 设为广播值，如 0xFF），也用于故障定位与诊断。

地址空间：所有节点映射同一段内存空间，同一物理地址在所有节点上含义相同。当一个节点向地址 X 写入数据时，FPGA 捕获"地址 X + 数据"，打成帧广播，其他节点收到后写入本地同一地址 X。因此，保证所有节点的内存映射基址一致，是全网数据一致性的前提——这一点在应用配置中必须严格校验。

数据子区域：在应用层面，常把整块共享内存按功能划分为多个子区域。例如某飞机仿真试验系统将每个节点的共享区划分为命令字段段、试验配置段、通道配置段、数据段和预留段等，各系统只读写与自己相关的区域，实现结构化、有序的数据交互。

五、动态包长与 FIFO 缓冲

反射内存采用动态包长设计（1~64 字节），这一特性与收发 FIFO 配合，决定了数据传输的吞吐与延迟表现。

动态包长的意义：小数据（如单个控制字）用短包，减少填充开销；大数据（如整块参数）用长包，提高单帧效率。驱动通常会自动根据写入长度选择合适的包长，开发者无需手工干预。

发送/接收 FIFO：PCIe 总线速度与光纤速率不匹配，FIFO 起到缓冲作用。发送端 FIFO 缓存主机写入的数据，等待光纤空闲时发出；接收端 FIFO 缓存到达的数据，等待 FPGA 写入 SDRAM。当 FIFO 接近写满时，板卡通过流控机制让主机放慢写入，防止丢包。理解 FIFO 的存在，有助于解释一个现象：突发写入大量数据时，主机侧写入速度可能被板卡"回压"，这是保护机制而非故障。

六、冗余模式与数据传输速率

反射内存支持冗余传输模式，即数据通过两条物理链路并行发送，接收端比较并选择正确的一份。这一设计显著提升了抗瞬时错误能力，代价是带宽减半。

具体到 5565 系列：非冗余模式下，单长字访问约 43MB/s，64 字节突发可达 170MB/s；冗余模式下，相应降至约 20MB/s 与 87MB/s。此外，光纤速率（如 2.125Gbps 或 2.5Gbps）是物理层上限，实际有效带宽还受 8b/10b 编码和帧头开销影响，工程上常以实测值为准。

七、通信协议的分层思考

从整体看，反射内存的"协议栈"与传统网络完全不同：

• 物理层：光纤 + 光模块 + SERDES，负责电光转换与串行收发。

• 链路层：帧同步、CRC 校验、FIFO 缓冲、流控。

• 传输语义：内存地址寻址 + 广播复制，天然实现"一写多读"。

• 应用层：内存映射读写 + 中断通知 + DMA。

每一层都由硬件实现，CPU 只在应用层通过内存读写参与。这种"硬件协议栈"正是反射内存能实现微秒级确定性延迟的根本原因——没有操作系统调度、没有软件封装、没有排队等待。

八、对开发者的实践建议

基于对协议的理解，给开发者几点可落地的建议：

第一，明确包长与带宽的关系。若大量传输 1~4 字节的小数据，有效带宽会显著低于突发模式标称值，此时应尽量合并小数据为批量写入，或评估是否需要提高单帧长度。

第二，用好寄存器诊断信息。遇到链路异常时，优先读取反射内存状态寄存器，查看是否上报了 CRC 错误、链路断开、FIFO 溢出等标志，这比盲目换线更高效。

第三，保持映射一致性。全网节点的内存映射基址必须一致，否则同一地址在不同节点上含义不同，"共享内存"前提即被破坏。

第四，理解流控回压。大量突发写入时主机可能被减速，这是正常保护行为，不应视为故障；若频繁触发，应检查写入节奏与 FIFO 深度的匹配。

九、结语

反射内存的通信协议，本质上是"为确定性而生的极简硬件协议"。它把传统网络七层协议栈压缩为"地址 + 数据 + 校验"的硬件流水线，以放弃复杂路由与重传为代价，换来了微秒级、可预测的实时通信。理解数据帧结构、寄存器体系、寻址方式与动态包长机制，不仅有助于把反射内存用得更好，更能在排查疑难问题、优化系统性能时做到有的放矢。
