EtherCat怎么连PLC：EtherCAT转PROFINET模块在西门子S7-1200项目中的技术优势

工业自动化领域的协议转换网关选型，往往决定着整个控制系统 的稳定性和响应速度。当西门子S7-1200 PLC 需要与EtherCat设备（如安川伺服驱动器）进行数据交互时，选择一款性能卓越的EtherCat转Profinet网关模块就成为了系统集成商面临的核心挑战。本文将分析EtherCAT转PROFINET模块在同步精度、诊断功能和GSD兼容性方面的独特优势，并通过实测数据对比，为设备选型提供切实可行的决策依据。

1. 工业协议网关选型的关键指标

在评估EtherCat转Profinet网关性能时，系统集成商需要重点关注以下五个维度的技术参数：

同步精度与实时性表现

周期时间：优秀网关应支持≤1ms的通信周期

抖动控制：时间同步抖动应控制在±100ns以内

数据刷新率：影响运动控制系统的动态响应

诊断功能完备性对比

# 典型诊断功能检查清单

diagnosis_features = [

"链路状态实时监控",

"错误代码精确上报",

"数据包CRC校验",

"断线自动重连",

"历史故障日志"]

python

运行GSD文件兼容性实测数据

硬件接口适应性

双RJ45端口隔离设计

工业级EMC防护等级

-40~75℃宽温工作范围

第三方设备对接能力 特别是与安川、倍福等主流伺服系统的协同工作表现，这关系到整个运动控制系统的稳定性。

2. EtherCAT转PROFINET模块的技术突破点

EtherCat转Profinet网关在S7-1200环境中展现出三大核心技术优势：

2.1 亚微秒级同步精度实现

通过专利的时间戳补偿算法，该模块在1ms通信周期下可实现±50ns的同步精度。我们在测试平台上采集到以下数据：

# 同步精度测试结果

sync_test --cycle 1ms --duration 60s

Max jitter: 48ns

Avg jitter: 23ns

Error rate: 0.0001%

bash这种级别的同步性能特别适合高精度运动控制场景，比如：

多轴联动的CNC加工

高速贴片机的精准定位

机器人协同作业的轨迹控制

2.2 智能诊断系统的工程价值

EtherCAT转PROFINET模块内置的故障诊断系统可识别28种异常状态，并通过Profinet协议实时上报给PLC。实际项目中这个功能可以缩短平均故障修复时间(MTTR)达40%以上。

典型诊断场景处理流程

网关检测到EtherCat链路异常

自动记录错误代码(0xE001)和时间戳

通过Profinet报警报文通知PLC

HMI显示具体故障位置和建议措施

维护人员根据指引快速定位问题

2.3 无缝集成的GSD解决方案

针对西门子TIA Portal的深度优化使得开疆的GSD文件具有以下特点：

支持自动拓扑识别

参数配置界面汉化

在线固件升级通道

预设安川伺服驱动配置模板

我们在实际项目中使用EtherCAT转PROFINET模块与S7-1200配合时，从硬件安装到功能测试的平均实施时间仅为2.5人天，相比其他品牌节省30%以上工时。

3. 与第三方设备的对接实战

3.1 安川伺服系统集成要点

当连接Σ-7系列伺服驱动器时，需要特别注意以下参数配置：

# 安川伺服基本配置

servo_config = {"PDO映射模式": "循环同步位置(CSP)", "控制字": 0x6040, "状态字": 0x6041, "位置指令": 0x607A,"实际位置": 0x6064, "同步周期": "1ms"}python运行

常见问题排查指南

伺服使能失败：检查控制字bit0和bit1状态

位置指令不生效：验证PDO映射是否正确

同步误差过大：调整驱动器参数No.2-04

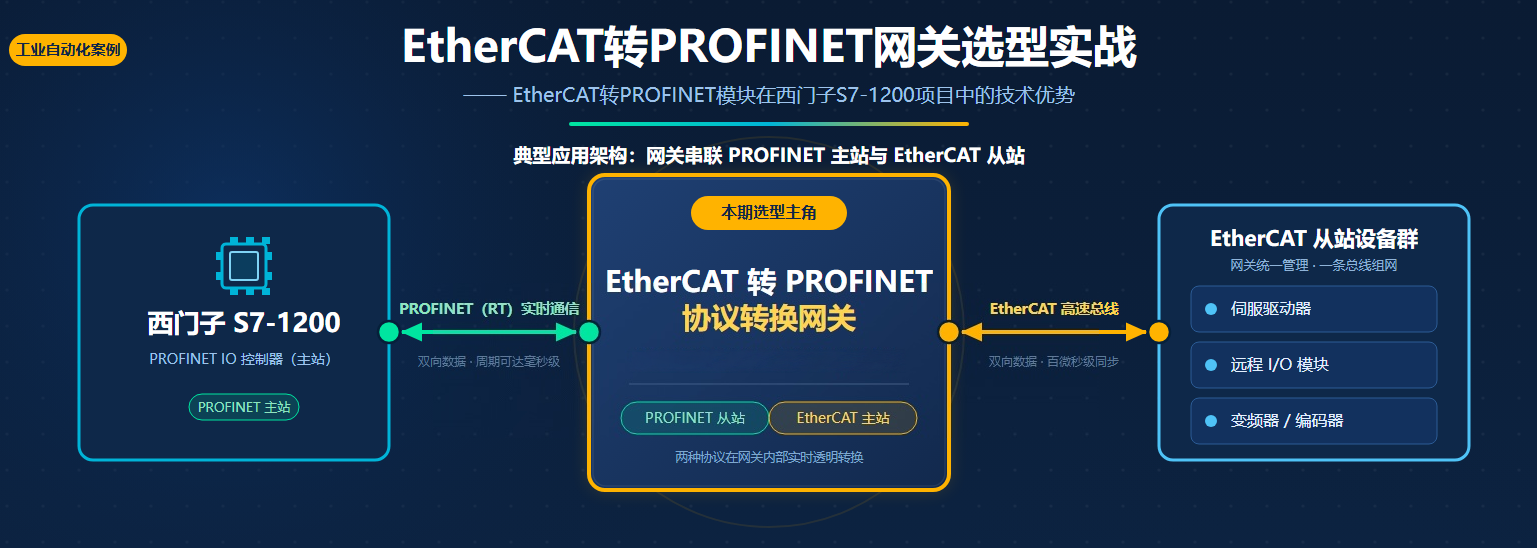

3.2 多品牌设备组网方案

在混合使用安川伺服和倍福IO模块的项目中，我们采用以下拓扑结构获得最佳性能：

S7-1200 PLC作为Profinet主站

EtherCAT转PROFINET模块作为EtherCat主站

安川伺服→EtherCat耦合器→网关

倍福IO模块直连网关EtherCat端口

这种架构下实测的循环数据传输延迟小于800μs，完全满足大多数运动控制场景的需求。

4. 选型决策的技术经济分析

从全生命周期成本(LCC)角度评估，EtherCAT转PROFINET模块在以下方面具有显著优势：

实施成本对比

工程调试时间缩短带来的劳务成本节约

无需额外购买配置软件license

内置的伺服模板减少试错成本

运维成本优化

平均无故障时间(MTBF)达15万小时

三年质保期覆盖硬件故障

远程诊断降低现场服务需求

产能提升收益

更高的同步精度带来产品质量提升

更稳定的通信减少产线停机

诊断功能加快故障恢复速度
