反射内存交换机（Hub）技术原理与星型组网实战

反射内存交换机（Hub）技术原理与星型组网实战

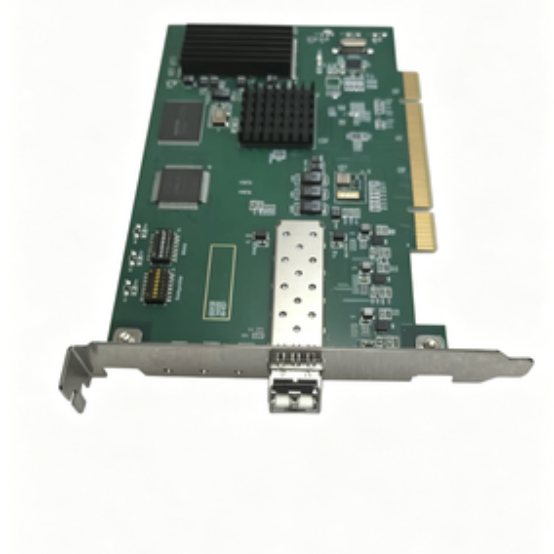

TH-PCI-210实物图

一、从环网到交换：反射内存组网的进化

传统反射内存网络以环形拓扑为主：所有节点串联成环，数据逐跳传递。环网的优点是结构简单、成本低，但存在两个先天局限：一是延迟随节点数累积——数据要绕环一圈，节点越多，最远端节点等待越久；二是单点故障风险——环上任何节点掉电或光纤断裂，整个网络都可能中断，只能依赖 Bypass 旁路做被动防护。反射内存交换机（Hub）的出现，正是为了突破这两个局限：它以中心化的硬件交换替代逐跳转发，让所有节点以一致的短延迟互联，并支持热插拔与故障隔离。

二、反射内存交换机的工作原理

反射内存交换机本质上是一台"无协议、全硬件"的专用交换设备。它接收各节点通过光纤发来的反射内存帧，在内部完成内存级的数据镜像与广播，再转发给其他所有节点。整个过程由硬件逻辑完成，不经过操作系统、不依赖 TCP/IP 协议栈、没有报文排队与软件调度，因此能保持纳秒级的转发延迟与严格的确定性。

与普通以太网交换机的本质区别：以太网交换机是 CPU/NPU 软件协议转发架构，依赖协议栈、报文排队、软件调度，存在随机抖动与核心单点瓶颈；反射内存交换机是硬件共享内存镜像架构，无协议、无排队、无中心瓶颈，从架构根源上解决了实时性、同步性与可靠性问题。一句话概括：反射内存交换机为"高精度实时控制系统"而生，普通交换机为"通用数据网络"而生。

三、星型拓扑的优势

引入交换机后，反射内存网络可以构成星型（或环 + 星混合）拓扑，带来几大显著优势：

延迟一致且更低。环网中数据要逐跳穿行，最远端节点等待时间随节点数增长；星型拓扑下，所有节点都通过交换机直接互联，节点间延迟一致且更短（交换机点对点转发延迟稳定在纳秒级），不再随节点数线性累积。

支持热插拔。星型结构下，节点与交换机之间是独立的光链路，新增或移除一个节点不影响其他节点的通信，非常适合需要动态调整节点规模的应用。

故障隔离。环形拓扑中一个节点故障可能波及全网；星型拓扑下，故障节点只影响自身链路，交换机可将其隔离，其余节点照常工作，可靠性显著提升。

组网灵活。星型便于扩展，也便于与环形结构组合成混合拓扑，适应不同规模与可靠性要求的系统。

四、主流交换机形态与参数

市面上的反射内存交换机产品形态多样，常见 8 口、16 口等规格，每口提供独立 SFP 光纤接口。以典型国产 16 口反射内存交换机为例，其关键特性包括：16 路独立 SFP 光纤接口，可实现多节点内存级实时数据同步；纳秒级传输延迟；无阻塞转发；高可靠自愈；可完美适配 CPCI、VPX、PMC 等架构的单板计算机，并兼容进口 GE 5565 系列及国产全系反射内存卡。

在选择交换机时，需要关注几个关键参数：端口数量（决定最大接入节点数）、光纤类型（多模/单模，决定传输距离与成本）、转发延迟（越短越好）、冗余能力（是否支持双环/双机热备）、与现有板卡的兼容性（接口、协议、光模块是否匹配）。

五、星型组网实战步骤

第一步，规划节点与端口。确定接入节点数，据此选择交换机端口数（留有余量）。确认节点卡与交换机的光模块类型一致：多模卡配多模模块与多模光纤，单模卡配单模模块与单模光纤，混用会导致链路不通。

第二步，分配节点 ID。为每个节点分配唯一 Node ID（0~255），记录在案。这是全网寻址与中断定向的基础，重复会导致数据混乱。

第三步，统一内存映射。确保所有节点的内存映射基址一致，这是"同一地址全网数据相同"的前提。

第四步，连接光纤并上电。将各节点光纤接入交换机对应端口（注意 TX/RX 线序，遵循"本卡 TX 接交换机 RX"），按正确顺序上电。检查节点卡与交换机的链路指示灯，确认全部链路建立。

第五步，验证数据一致性。搭建最小验证程序：一个节点写入测试数据，其余节点读取并比对，确认全网同步正常。建议先做两节点测试，确认无误后再扩展到全部节点。

第六步，测试延迟与带宽。用实测工具测量端到端延迟与吞吐量，与设计指标比对，确认满足系统要求。

六、组网中的注意事项

冗余设计。对可靠性要求高的系统，交换机本身可能成为新的单点故障。可考虑双交换机热备，或采用环 + 星混合拓扑（关键链路用环冗余，非关键用星型），在成本与可靠性之间取得平衡。

光纤管理。注意光纤弯曲半径（一般大于 30mm）、接头洁净度、线缆标签，避免因物理层问题引发间歇性链路异常。长距离部署选用单模光纤，注意光功率预算。

交换机配置。部分交换机支持简单配置（如端口使能、VLAN 隔离），需确保软件配置与实际物理连接一致。反射内存交换机一般不涉及 IP 地址配置，上电即可完成全网内存镜像，这是其易用性的体现。

扩展规划。为未来扩容预留端口与光模块余量，避免后期升级时推倒重来。

七、交换机 vs 环网的选型建议

优先选交换机（星型）的场景：节点较多（如 8 个以上）、需要一致低延迟、需要热插拔与故障隔离、节点分布相对集中（机房或机柜内）。

优先选环网（环形）的场景：节点少（几个）、对成本敏感、布线受限（如线状分布）、已有环网成熟应用。

混合拓扑：大规模系统常采用"核心交换机 + 边缘环网"的混合结构，兼顾扩展性与关键链路可靠性。

八、故障排查要点

星型拓扑下的故障排查相对简单，因为节点间相互独立。常见问题包括：单端口链路灯不亮（检查光纤、模块、线序）、某节点数据不同步（检查 Node ID、内存映射、交换机端口配置）、整体延迟异常偏高（检查是否误用普通交换机、链路是否降速）、交换机自身故障（观察整机告警，必要时更换）。

九、结语

反射内存交换机把反射内存网络从"环网时代"带入了"交换时代"，以一致的短延迟、热插拔与故障隔离能力，支撑起更大规模、更高可靠性的实时系统。理解其"无协议、全硬件、内存镜像"的本质，掌握星型组网的规划与调试方法，是当前反射内存应用工程师的重要技能。随着星型与混合拓扑的普及，反射内存网络的部署正变得更加灵活、可靠、易维护。
