机房动环监控标准化建设：从设备选型、组网到验收全流程规范

机房动环监控标准化建设：从设备选型、组网到验收全流程规范

摘要：机房动环监控系统是数据中心、通信机房、电力机房、政企弱电机房安全运行的核心保障系统，其建设质量直接关系机房基础设施稳定性、设备运行安全与运维合规性。当前大量中小机房存在设备选型杂乱、组网不规范、施工随意、验收无标准、隐患整改不到位等问题，导致系统长期不稳定、运维困难、年检扣分。本文依据机房动环建设行业规范，从行业标准依据、POE传感设备选型、组网架构、施工布线、测试验收、问题整改六大维度，梳理一套完整、可落地、可过审的机房动环监控标准化建设全流程体系，为新建、改造、扩建机房项目提供标准化建设依据。

关键词：机房动环监控；标准化建设；POE传感器；组网规范；施工标准；验收规范；整改方案

一、前言

机房动环监控系统涵盖温湿度监测、漏水检测、门禁、空调联动、市电监测、烟感、防雷、网络状态监测等子系统，是机房“无人值守、可视化管理、风险预控”的基础支撑。很多改造项目只注重“能看数据、能告警”，忽略标准化选型、规范化组网、合规化施工、制度化验收，导致项目短期可用、长期频发故障，无法通过年度巡检与合规审计。

标准化动环建设的核心目标：设备统一、组网稳定、施工合规、数据可信、运维可控、验收达标。本文形成一套从前期设计、中期施工、后期验收的完整标准化落地流程。

二、机房动环监控建设行业标准依据

机房动环建设不能凭经验施工，必须严格遵循国家及行业规范标准，作为选型、施工、验收的硬性依据。

核心参考标准：

1. 《电子信息系统机房设计规范》（GB 50174）

2. 《电子信息系统机房施工及验收规范》（GB 50343）

3. 《通信机房动力环境集中监控系统技术规范》（YD/T 5027）

4. 《数据中心基础设施施工及验收标准》（GB 51314）

5. 网络工程综合布线标准 TIA/EIA-568、GB/T 50311

依据上述标准，机房动环系统必须满足：环境参数实时连续监测、异常告警闭环、系统7×24小时稳定运行、布线规范、设备工业级防护、数据可追溯、系统可运维。

三、POE 传感设备选型标准化规范

设备选型不标准，是后期稳定性差、验收不通过的首要原因。针对机房主流POE传感设备（温湿度、水浸、烟感等）制定统一选型标准。

3.1 硬件等级选型标准

1. 必须选用工业级硬件，工作温度0℃~60℃，适应机房全年恒温波动、设备发热环境。

2. 支持标准802.3af POE供电，兼容主流工业交换机，杜绝非标POE私协议设备。

3. 具备硬件级看门狗、断电重启、网络死锁自恢复机制，满足7×24长期挂网。

4. 金属屏蔽外壳，抗电磁干扰，适配机房强网络、强电磁设备密集场景。

3.2 功能合规选型标准

1. 支持本地闪存存储、离线缓存、断点续传，杜绝断网数据丢失，满足审计合规。

2. 支持静态IP、MAC绑定、标准Modbus TCP/MQTT协议，适配各类动环平台对接。

3. 具备数据滤波、防抖、滞回防误报机制，保证机房环境数据平滑真实。

4. 支持设备在线状态监测、故障自检、异常日志留存，便于运维排查。

3.3 精度与参数标准

机房温湿度传感器精度必须满足：温度±0.3℃、湿度±3%RH，采样周期可控，支持自定义上报间隔，满足机房精细化监测要求。

四、动环系统组网架构标准化规范

组网架构决定系统长期稳定性，标准化组网杜绝随意组网、乱接乱挂。

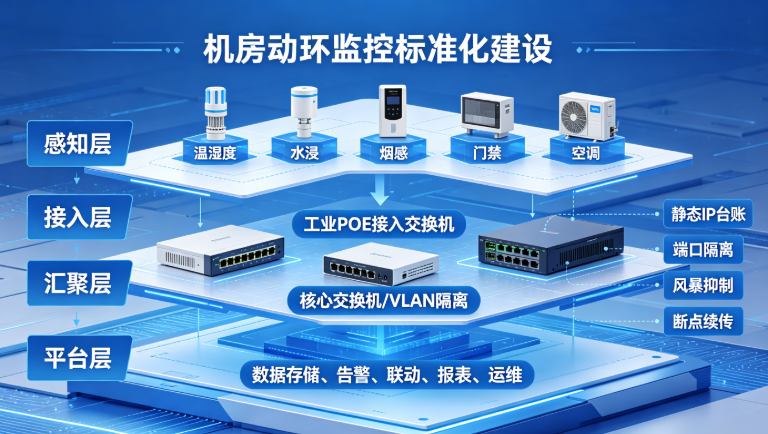

4.1 层级化标准架构

统一采用感知层—接入层—汇聚层—平台层四层标准架构，禁止扁平化乱组网。

感知层：POE温湿度、水浸、烟感、门禁等前端传感设备；

接入层：工业POE接入交换机，就近区域汇聚前端点位；

汇聚层：核心交换机，负责全网数据转发与VLAN隔离；

平台层：动环监控平台，实现数据存储、告警、联动、报表、运维管理。

4.2 网络分区规范

1. 动环监控网络与机房业务网络逻辑隔离，独立VLAN、独立网段。

2. 多区域机房按分区划分VLAN，实现故障域隔离，局部故障不扩散全网。

3. 所有传感设备统一静态IP，建立IP-MAC点位台账，杜绝DHCP地址漂移。

4.3 交换机配置标准

1. 接入交换机统一关闭EEE绿色节能、端口休眠、智能降速；

2. 端口强制100M全双工，开启广播风暴抑制、端口隔离；

3. POE端口强制供电模式，预留30%以上功率余量；

4. 开启链路保活、防僵死连接，保证长期在线稳定。

4.4 数据通讯标准

1. 统一心跳周期25~30s，超时判定90s，错峰上报避免拥堵；

2. 机房稳态环境采样周期30~60s，兼顾精度与网络负载；

3. 开启断点续传、本地缓存，保障数据完整连续。

五、机房动环施工布线标准化规范

施工不规范是后期80%隐性故障的根源，严格执行机房综合布线国标。

5.1 线材选型标准

机房弱电监测线路统一采用六类屏蔽网线，抗干扰、防辐射、防耦合串扰，适配机房电磁复杂环境。

5.2 强弱电分离规范

1. 弱电传感网线与强电电源线分槽、分管、分桥架敷设；

2. 平行间距≥30cm，交叉必须垂直交叉；

3. 严禁强弱电同管、同槽、近距离长距离并行。

5.3 屏蔽与接地规范

1. 屏蔽网线全程屏蔽连续，水晶头、屏蔽护套压接紧实；

2. 网线屏蔽层单端接地（交换机端），禁止双端接地；

3. 交换机外壳独立接地，接地电阻≤4Ω。

5.4 布线工艺标准

1. 线路横平竖直、绑扎整齐、无拉扯、无挤压、无裸露；

2. 所有点位、端口、链路贴标签标识，对应台账清晰；

3. 多余线材收纳规整，杜绝杂乱走线、飞线跨接。

5.5 设备安装标准

1. 传感器避开热源、风口、配电柜、强辐射设备；

2. 安装高度统一、位置规范，数据采集具备代表性；

3. 设备悬空绝缘安装，避免金属壳体电位差干扰。

六、系统测试与标准化验收项目

施工完成后必须执行全项目测试验收，达标后方可交付，杜绝带病交付。

6.1 网络质量验收

测试全网延时、丢包率、抖动，72小时拷机在线率≥99.95%；无广播风暴、无端口闪断。

6.2 数据完整性验收

验证断网缓存、断点续传、离线数据留存，数据曲线连续无空洞，报表可自动生成、可追溯。

6.3 告警与联动验收

模拟温湿度超标、漏水异常，验证弹窗、短信、微信、现场声光告警正常；空调、除湿设备联动逻辑准确、无对冲、无频繁启停。

6.4 故障隔离验收

单台设备断网、断电测试，验证单点故障不影响全网，实现故障域隔离。

6.5 资料验收

交付拓扑图、点位图、IP台账、设备清单、测试报告、操作手册、参数配置表，资料齐全可归档。

七、常见不达标问题与标准化整改方案

汇总机房验收高频扣分问题，给出标准化整改措施，快速闭环验收问题。

7.1 数据断档、数据丢失不达标

问题原因：无本地缓存、网络波动、无断点续传。

整改方案：更换带本地存储设备，开启断点续传功能，优化网络VLAN隔离，保障数据连续完整。

7.2 设备频繁离线、网络不稳定

问题原因：交换机节能未关闭、POE功率不足、布线干扰、IP漂移。

整改方案：关闭端口节能，优化POE功率余量，更换屏蔽网线，固化静态IP，清理网络广播风暴。

7.3 温湿度数据跳变、精度不达标

问题原因：设备精度不足、安装位置不合理、无数据滤波。

整改方案：更换高精度工业传感器，调整安装点位，开启设备防抖滤波与平台滞回策略。

7.4 强弱电混布、施工工艺不规范

问题原因：施工未按国标分区布线，强弱电同槽。

整改方案：重新梳理桥架，强弱电物理隔离，补做屏蔽接地，规整线路标签。

7.5 无台账、无图纸、资料缺失

整改方案：补全拓扑图、点位分布图、IP-MAC台账、验收测试报告，建立完整运维档案。

八、全流程标准化建设总结

机房动环监控系统想要长期稳定、顺利验收、合规运维，必须摒弃随意化建设思路，严格遵循行业国标规范，从设备选型、组网架构、分区隔离、布线施工、参数配置、测试验收、问题整改全流程标准化落地。

标准化建设的核心价值：统一设备标准杜绝兼容性问题、统一组网标准杜绝网络冲突、统一施工标准杜绝隐性故障、统一验收标准保障合规达标，最终实现机房动环系统7×24小时高可靠、无人值守、可审计、可追溯的安全运行目标。

你项目验收遇到最多的是施工布线不达标，还是数据不连续、设备不稳定问题？欢迎交流整改经验。
