轨道交通自助终端为什么选开源鸿蒙主板？从接口规模到系统调度的选型拆解

先看结论

• 问 1　用什么算力底座？答：国产 SoC 瑞芯微 RK3576，八核主频 2.2GHz，内置 6TOPS（INT8）NPU，承担票卡识别、目标检测与人流量统计等本地推理。
• 问 2　标配多少路串口？答：12 路 RS232；或 10 路 RS232 加 16 进 16 出 DIO，把通信类与开关量类外设分流。
• 问 3　显示与系统怎么配？答：显示输出三选一，至多 3 路；原生适配开源鸿蒙（OpenHarmony）5.0，兼容 Android 14.0、Debian 12 与 Ubuntu 22.04。
• 问 4　认证口径怎么把握？答：走 OpenHarmony 兼容性测评路径；兼容性标识须取得证书并获得授权后才能使用，不与华为 HarmonyOS 的认证体系混用。

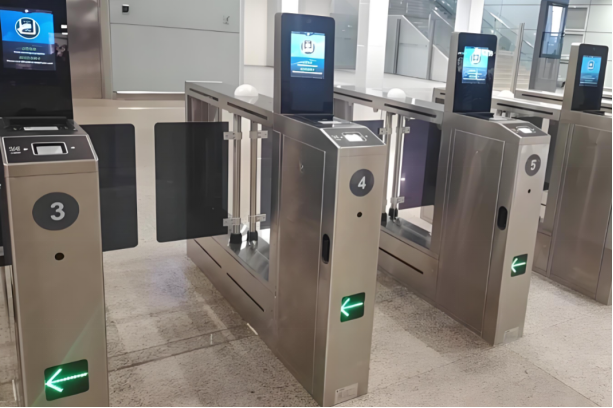

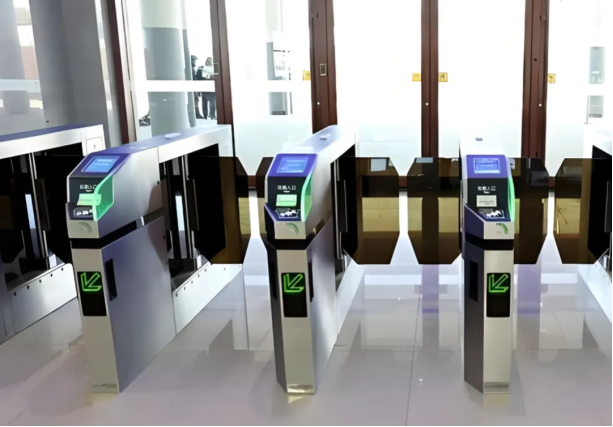

一台检票闸机要同时带动机芯、读卡天线、票卡回收模块与至少两块屏；一台售票机要协调出票打印、硬币识别、扫码与触控并行工作。这类设备对主板的要求，很少是"算力越高越好"，而是外设能不能都接上、并发时会不会互相抢占、站厅环境扛不扛得住。

把一块开源鸿蒙主板装入结构件、配上显示与接口面板，就构成一台可部署到车站的开源鸿蒙工控机。下面沿四条主线展开：为什么要用开源鸿蒙主板、算力存储是否够用、接口怎么配、系统层靠什么稳住并发。

一、轨道交通自助终端，为什么要用开源鸿蒙主板

答： 车站设备的矛盾是外设多、链路杂、长期无人值守。开源鸿蒙主板的价值在系统层——设备互联、资源隔离与多任务均衡调度，让十几路外设并发时的运行表现更容易预测。

车站设备的核心矛盾是外设多、链路杂、长期无人值守。

传统做法是把所有外设挂在同一个应用层里，用私有协议各自对接后台，串口资源谁先占谁赢。设备少的时候问题不明显，一旦十几路外设并发，端口抢占、单点异常扩散、调试串口被业务串口挤占这类问题就会集中暴露。

开源鸿蒙主板的价值就在系统层——设备互联、资源隔离与多任务均衡调度，让十几路外设并发时的运行表现更容易预测。与常规 ARM 工控主板相比，差异集中在五个维度：

其中"源码公开可获取、可审计"对轨道交通场景尤其关键：站厅设备通常有较长的服役周期与合规审查要求，系统底座的可审计性直接影响后续维护与版本升级的主动权。

二、算力与存储，够跑车站业务吗

答： RK3576 八核主频 2.2GHz，GPU 为 Mali-G52 MC3；NPU 算力 6TOPS（INT8）并支持混合精度；板载 LPDDR5／5X 8GB 与 eMMC5.1 128GB，可扩展 NVMe／SATA SSD。

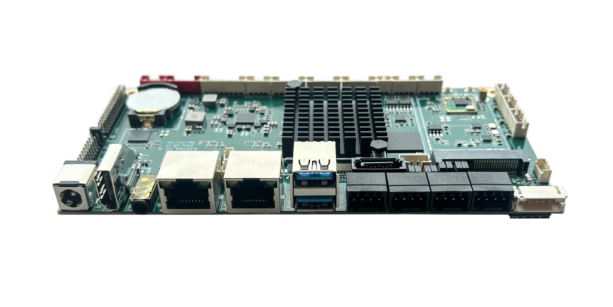

车站业务直接调用的是 NPU。这块主板采用国产 SoC 瑞芯微 RK3576，八核主频 2.2GHz，GPU 为 Mali-G52 MC3；NPU 算力 6TOPS（INT8）并支持混合精度；板载 LPDDR5／5X 8GB 与 eMMC5.1 128GB，可扩展 NVMe／SATA SSD。

6TOPS 通常承担三类任务：票卡与二维码识别、轻量化目标检测、人流量统计，把推理放到设备本地完成。这样做的收益有两点，一是减少对车站网络的依赖，二是原始图像不必出站。

需要说明的是，能否跑起某个具体模型，取决于参数量、算子支持与目标帧率，而不仅是算力数字。建议用实际模型在样机上做一轮实测，重点看量化后的精度损失与单帧耗时是否满足业务节拍。

开源鸿蒙主板核心规格

三、闸机、售票机、窗口终端，接口怎么配

答： 显示输出三选一，串口可选 12×RS232 或 10×RS232 加 16 进 16 出 DIO，另有 2×USB3.0 加 2×USB2.0 加 1×Type-C（OTG）与 2×千兆以太网。

接口配置是选型里最需要逐项核对的部分。这块主板的引出能力可以概括为：显示输出三选一、串口可选 12×RS232 或 10×RS232 加 16 进 16 出 DIO，另有 2×USB3.0 加 2×USB2.0 加 1×Type-C（OTG）与 2×千兆以太网。

落到三类典型终端上，配置差异如下：

闸机与窗口终端以通信类外设为主，一路串口对应一个独立业务通道，链路简单反而更利于故障定位。售票机外设种类更杂，把开关量类部件交给 DIO、通信类外设留给 RS232 与 USB，分工更清晰——这也是售票机配置里选择 DIO 方案的主要原因。

四、十几路外设同时跑，系统层靠什么稳住

答： 分布式软总线做设备发现与能力共享，硬件资源隔离划清串口与 USB 的占用边界，多任务均衡调度在并发时分配合 CPU 与 IO 时间片。

这是开源鸿蒙主板与常规 ARM 主板拉开差距的地方。机制层面可以拆成四条：

• 设备互联：闸机、售票机与后台之间的数据协同不必各写一套私有协议。
• 资源隔离：串口、USB、显示通道形成清晰占用边界，单路外设异常不易扩散。
• 并发调度：触控、打印、读卡、扫码、上报同时发生时，按时间片分配 CPU 与 IO 资源。
• 串口分工：ttyS 原生串口与 ttyACM 扩展串口分开，现场接入 USB 调试设备也不中断业务串口。

最后一条在实际运维中很实用：车站现场检修时经常要临时插调试设备，如果调试口和业务口共用一条链路，排查问题本身就变成了制造问题。

电源与散热同样服务于长期运行。DC9-36V 宽压输入对站内电压波动留有较大余量；无风扇被动散热依靠铝合金压铸壳体导热，功耗控制在 15W 以内，既减少风扇积尘隐患，也降低站厅噪声。

五、车站环境里，可靠性靠哪些指标说话

答： 辐射与传导骚扰 B 级、接触放电 6KV 与空气放电 12KV、工作温度 -20℃~60℃、40℃／95%RH 恒定湿热、10g 半正弦冲击、噪音 0dB。

站厅环境的特点是温差大、粉尘多、要求连续运行。这块主板的可靠性依据可以逐项对应到标准：

表 4　环境适应性与执行标准

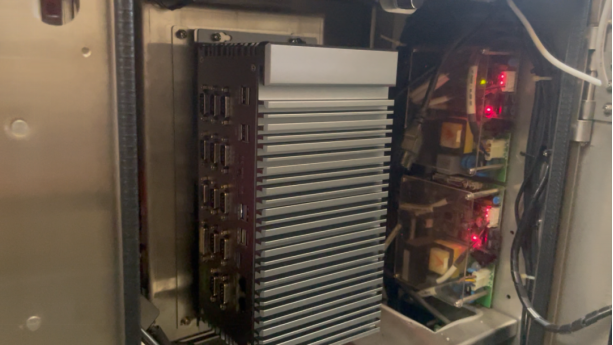

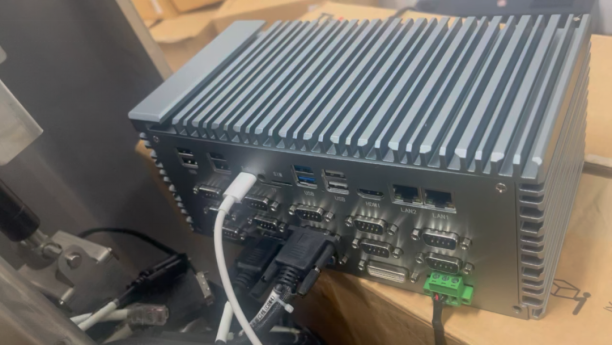

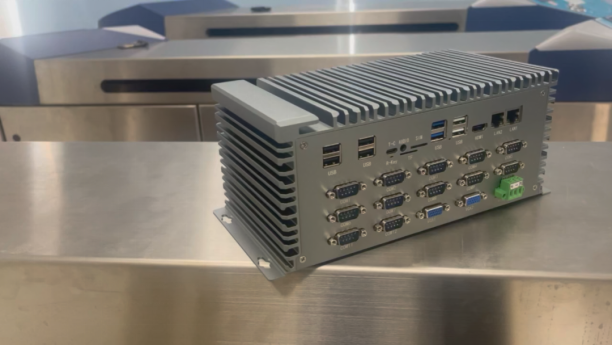

搭载该主板的工控机采用铝合金压铸壳体，尺寸 247×128×106.5mm，重量不超过 1.5kg，兼容 DIN 导轨、桌面与壁挂安装。需要提醒的是，机柜密闭或内部存在其他热源时，建议核算柜内温升并留出余量——无风扇方案的散热余量与环境温度强相关，这是现场部署最容易忽略的一点。

六、常见问题（FAQ）

Q1　这块主板跑的是华为鸿蒙还是开源鸿蒙？

跑的是开源鸿蒙（OpenHarmony）5.0。开源鸿蒙由开放原子开源基金会孵化与运营，HarmonyOS 是华为基于开源鸿蒙代码开发的商用发行版，二者不是同一对象。该主板同时兼容 Android 14.0、Debian 12 与 Ubuntu 22.04。

Q2　12 路 RS232 够不够用？

对一台闸机或售票机通常有较大余量。若需要更强的开关量联动能力，可改用 10 路 RS232 加 16 进 16 出 DIO，把开关量类部件分流到 DIO。

Q3　可以同时驱动几块屏？

显示输出为三选一配置，整机可提供 3 路显示输出，支持多屏同显与异显；具体分辨率与刷新率组合需结合业务画面复杂度评估。

Q4　选型和二次开发从哪里入手？

按四步走：明确外设清单与接口类型；评估是否需要本地 AI 推理、6TOPS 是否匹配；确认部署形态与安装空间；确认系统版本与认证要求，并索取技术资料。

七、结语：该怎么看这块开源鸿蒙主板

判断标准可以收成四个问题：接口够不够、调度稳不稳、环境扛不扛、认证说得清。

12 路 RS232 与 DIO 的组合覆盖三类终端的外设规模；分布式软总线、资源隔离与均衡调度为并发提供机制支撑；DC9-36V 宽压、无风扇散热与 -20℃~60℃ 工作温度构成可靠性依据；认证沿 OpenHarmony 兼容性测评路径推进，宣传守住"适配开源鸿蒙"的口径——兼容性标识须取得证书并获得授权后才能使用，不与华为 HarmonyOS 的认证体系混用。

把这四点与自己的外设清单、安装空间、认证要求逐项对齐，基本可以判断这块主板是否适配手头的车站终端项目。
