Abaqus DEM中粒子生成器的应用(2)

 Abaqus 中的粒子生成器(Particle generator)这个关键字在前处理建模中不能在Abaqus/CAE中直接创建，需要用户在INP文件中对关键字进行修改，本篇就针对Particle generator的INP文件修改进行说明。

Particle generator使用时对INP文件修改主要有三个步骤：

    (1) 创建Particle generator；

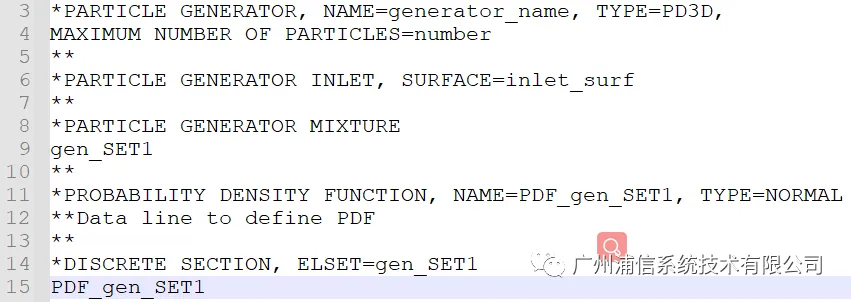

       在INP文件中，找到Abaqus/CAE中创建的粒子入口部件，在该部件的单元数据后插入粒子生成器的关键字。


其中可变参数NAME为定义的生成器的名称；        MAXIMUM NUMBER OF PARTICLES为可生成的最大粒子个数；

       PARTICLE GENERATOR INLET 指定粒子入口；

       PROBABILITY DENSITY FUNCTION 定义生成粒子的概率密度，如均匀

       PARTICLE GENERATOR MIXTURE将所有生成的粒子定义为一个集合；

    (2) 创建所生成的粒子之间、粒子与其他部件之间的接触关系和属性。

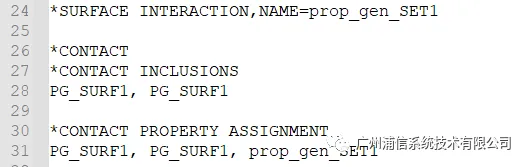

        定义粒子之间接触的关键字可插入在*Step的关键字上一行即可；关键字如下。


    SURFACE INTERACTION 定义粒子之间的接触属性；

    CONTACT INCLUSIONS  指定参数计算的接触对；

    CONTACT PROPERTY ASSIGNMENT 定义接触对之间的接触属性。

   (3) 在分析中激活所创建的Particle generator；

    在分析中需要激活粒子生成器，才能在计算中产生粒子，参入计算；激活生成器的关键字如下，插入的关键字的位置需在*Step和*end Step之间。


    generator_name 为第一步中创建的粒子生成器的名称；

    flow_speed和mass_flow 为赋值曲线，可提前在Abaqus/CAE中创建，然后在激活处直接引用，二者分别表示质量流率和粒子初始速度。

参考文献：

［１］　Abaqus Analysis User's Guide , 15.3.1: Particle generator
