前面几篇把双供电切换、Wireshark 抓包排障、PoE 功率分配、雷击浪涌防护讲透了。这一篇再往物理层扎一步——电磁兼容（EMC）。

先说一个现场老运维都见过的画面：

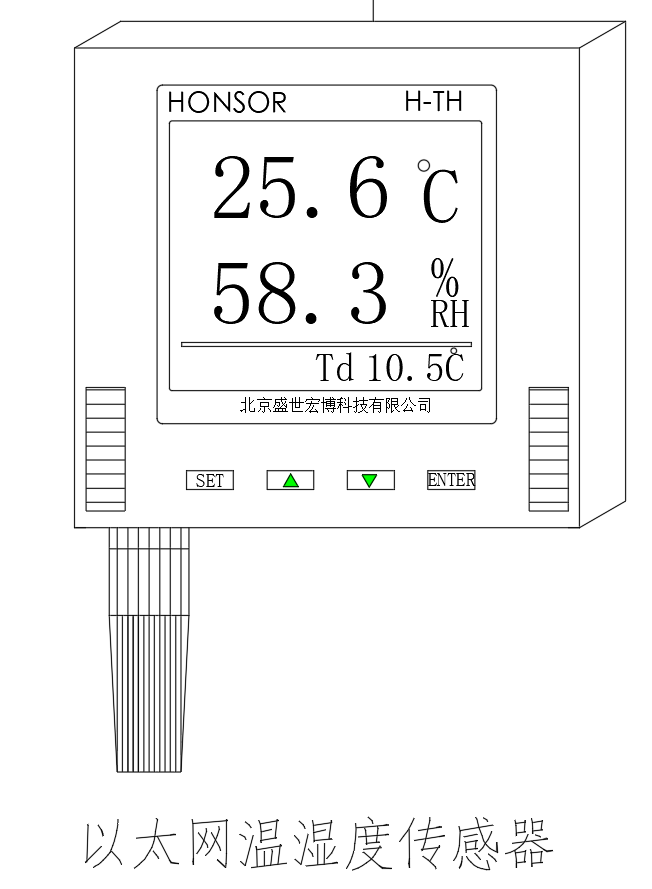

机房隔壁就是空调压缩机机房，变频器柜一排排，动力电缆走桥架上方，弱电网线走下方，平行走了 30 米。网口温湿度变送器装在空调回风口附近，PoE 供电，走 Modbus TCP。白天空调低频运行，数据一切正常。到了夏天午后，空调满负荷，变频器高频切换——温湿度曲线开始跳点，偶尔整条断采 10 秒，重启变送器后恢复，过一会儿又犯。换网线、换交换机端口、改采集间隔，都没用。最后发现：不是软件问题，是变频器的高频谐波通过空间辐射耦合进了网线，干扰了以太网 PHY 的差分信号。

一、为什么变频器会干扰以太网？

1. 变频器的电磁发射特性

变频器（VFD）本质上是一个高频 PWM 逆变器，典型开关频率 2–16 kHz，上升沿 < 100 ns。它产生的干扰分三类：

干扰类型	传播途径	频率范围	对以太网的影响
传导干扰（CE）	通过电源线、电机线传导	150 kHz – 30 MHz	PoE 供电线上叠加噪声，DC-DC 输出纹波增大
辐射干扰（RE）	空间电磁波，通过电缆天线效应接收	30 MHz – 1 GHz	网线作为天线接收，差分信号上叠加共模噪声
地弹（Ground Bounce）	大电流切换导致地线电位瞬变	宽频	设备参考地漂移，PHY 误判信号电平

2. 以太网的抗干扰能力边界

参数	标准值	实际耐受
以太网差分信号幅度	2.5V（100BASE-TX）	±1V 共模噪声以内可恢复
变压器隔离耐压	1.5 kV – 2 kV	共模瞬变 > 2 kV 时隔离击穿
接收灵敏度	-30 dBm 等效	信噪比 < 20 dB 时丢包
CRC 校验	32-bit polynomial	单帧误码率 > 10⁻⁷ 时开始丢帧

关键认知：以太网有变压器隔离和 CRC 校验，能扛一定的共模噪声。但变频器的干扰是宽频、高能量的，当共模噪声超过变压器共模抑制比（CMRR）或 PHY 芯片的差分接收器饱和时，链路会直接断开或大量丢帧。

3. RS485 over TCP 的特殊性

标题里提到了"RS485 over TCP"——这是指协议转换网关将 RS485 总线上的传感器数据通过 TCP/IP 转发到以太网。在这种架构下，干扰的影响分两层：

RS485 总线 ← 变频器干扰 → 485 收发器 → MCU → TCP → 以太网 PHY

RS485 层：差分信号 ±1.5V，共模范围 -7V ~ +12V。变频器干扰通过长线耦合，可能超出共模范围，导致 485 收发器输出错误数据或锁死。
TCP 层：以太网 PHY 受干扰，链路断开，TCP 重连，Modbus TCP 会话中断。

两层都可能出问题，排查时要分层定位。

二、测试方案设计

1. 测试目标

测试项	测量指标	通过标准
变频器运行时 RS485 通信误码率	误码率（BER）	≤ 10⁻⁶
变频器运行时 TCP 链路稳定性	断链次数/小时	0
变频器启停瞬间的数据完整性	丢帧数/启停周期	≤ 1 帧
长时间运行（24h）数据连续性	中断总时长	≤ 5s
干扰下设备是否复位	MCU 复位次数	0

2. 测试拓扑

┌─────────────────────┐     ┌──────────────────────┐
│  变频器 (VFD)        │     │  三相电机 (3~ 380V)   │
│  开关频率: 8 kHz     │────▶│  15 kW               │
│  载波: SPWM          │     └──────────────────────┘
└──────────┬──────────┘
           │ 动力电缆（未屏蔽）
           │
    ┌──────┴──────┐
    │  金属桥架    │ ← 网线与之平行走线 30m
    └──────┬──────┘
           │
┌──────────┴──────────┐     ┌──────────────────────┐
│  网口温湿度变送器    │     │  协议转换网关          │
│  或 RS485 传感器    │────▶│  RS485 → TCP         │
│  PoE 供电           │     │  (Modbus TCP Server)  │
└──────────┬──────────┘     └──────────┬───────────┘
           │                            │
           └──────────┬─────────────────┘
                      │ 以太网
                      ▼
              ┌──────────────────┐
              │  测试主机          │
              │  · Wireshark     │
              │  · Python 采集    │
              │  · InfluxDB      │
              └──────────────────┘

3. 干扰注入方式

方式	说明	优点	缺点
现场实测	在真实机房，变频器正常运行	最真实	不可控、不可重复
电快速瞬变脉冲群（EFT）	IEC 61000-4-4，±2kV/5kHz	标准化、可重复	频谱与变频器不完全一致
射频传导（CS）	IEC 61000-4-6，150 kHz – 80 MHz	模拟线缆耦合	需要耦合夹
近场探头注入	用电流钳在网线上注入高频噪声	可调节强度	非标准
变频器 + 长平行走线	真实变频器 + 30m 平行走线	最贴近现场	占地大、危险

推荐组合：先用 EFT/CS 做标准化摸底，再到现场做真实变频器验证。

三、Wireshark 抓包：干扰下的异常特征

1. 正常通信

No.  Time      Source          Destination     Protocol  Info
1    0.000000  192.168.10.100  192.168.10.21  TCP       502 → 54321 [SYN]
2    0.000012  192.168.10.21   192.168.10.100 TCP       54321 → 502 [SYN, ACK]
3    0.000020  192.168.10.100  192.168.10.21  TCP       502 → 54321 [ACK]
4    1.000015  192.168.10.100  192.168.10.21  Modbus    Read Holding Registers
5    1.000089  192.168.10.21   192.168.10.100 Modbus    Response: temp=22.4, rh=55.8

2. 变频器干扰下的异常

No.  Time      Source          Destination     Protocol  Info
48   47.000015 192.168.10.100  192.168.10.21  Modbus    Read Holding Registers
49   47.000089 192.168.10.21   192.168.10.100 Modbus    Response: temp=22.4, rh=55.8
50   48.000015 192.168.10.100  192.168.10.21  Modbus    Read Holding Registers
51   48.002100 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
52   48.004200 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
53   48.006300 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
54   48.008400 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
55   48.010500 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
... (持续重传，无响应)

关键发现：变频器运行时，设备以太网 PHY 失去链路，TCP 重传持续约 3 秒后客户端放弃，连接关闭。

3. 干扰下 RS485 层的异常

No.  Time      Source          Destination     Protocol  Info
...  (正常通信)
48   47.000015 192.168.10.100  192.168.10.21  Modbus    Read Holding Registers
49   47.000089 192.168.10.21   192.168.10.100 Modbus    Response: temp=22.4, rh=55.8
50   48.000015 192.168.10.100  192.168.10.21  Modbus    Read Holding Registers
51   48.002100 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
52   48.004200 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
53   48.006300 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
54   48.008400 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
55   48.010500 192.168.10.100  192.168.10.21  TCP       [Retransmission] 502 → 54321
... (持续重传，无响应)

关键发现：RS485 收发器输出错误数据或锁死，导致 Modbus TCP 响应数据错误。

四、Python 测试脚本

1. 持续采集 + 中断检测

import asyncio
import time
import struct
from pymodbus.client import AsyncModbusTcpClient
from influxdb_client import InfluxDBClient, Point
import csv

class ContinuityTester:
    def __init__(self, host, port, slave_id, poll_interval=1):
        self.host = host
        self.port = port
        self.slave_id = slave_id
        self.poll_interval = poll_interval
        self.client = None
        self.connected = False
        self.results = []
        self.influx = InfluxDBClient(
            url="http://localhost:8086",
            token="your-token",
            org="archive"
        )
        self.write_api = self.influx.write_api()

    async def connect(self):
        try:
            self.client = AsyncModbusTcpClient(self.host, port=self.port)
            await self.client.connect()
            self.connected = self.client.connected
            return self.connected
        except Exception as e:
            print(f"[{time.time():.3f}] CONNECT FAILED: {e}")
            self.connected = False
            return False

    async def poll_once(self):
        """单次轮询，记录响应时间和质量"""
        ts = time.time()
        try:
            if not self.client or not self.client.connected:
                raise ConnectionError("Not connected")

            start = time.perf_counter()
            resp = await self.client.read_holding_registers(
                address=40001, count=2, slave=self.slave_id
            )
            elapsed_ms = (time.perf_counter() - start) * 1000

            if resp.isError() or not resp.registers:
                raise ValueError("Modbus error or empty response")

            temp = resp.registers[0] * 0.1
            humid = resp.registers[1] * 0.1

            result = {
                'timestamp': ts,
                'temp': temp,
                'humid': humid,
                'response_ms': elapsed_ms,
                'quality': 'good',
                'error': None
            }
            self.results.append(result)

            # 写入 InfluxDB
            point = Point("emc_test") \
                .tag("device", self.host) \
                .field("temperature", temp) \
                .field("humidity", humid) \
                .field("response_ms", elapsed_ms) \
                .field("quality", 0) \
                .time(int(ts * 1e9))
            self.write_api.write(bucket="env_monitor", record=point)

            print(f"[{ts:.3f}] OK  temp={temp:.1f} rh={humid:.1f}  rtt={elapsed_ms:.1f}ms")
            return result

        except Exception as e:
            result = {
                'timestamp': ts,
                'temp': None,
                'humid': None,
                'response_ms': None,
                'quality': 'bad',
                'error': str(e)
            }
            self.results.append(result)

            point = Point("emc_test") \
                .tag("device", self.host) \
                .field("quality", 2) \
                .field("response_ms", -1) \
                .time(int(ts * 1e9))
            self.write_api.write(bucket="env_monitor", record=point)

            print(f"[{ts:.3f}] FAIL  {str(e)[:60]}")
            return result

    async def run_test(self, duration_seconds=300):
        """持续测试指定时长"""
        print(f"Starting EMC continuity test for {duration_seconds}s...")
        print(f"Target: {self.host}:{self.port}")
        print(f"Poll interval: {self.poll_interval}s")
        print("=" * 60)

        await self.connect()
        start_time = time.time()

        while (time.time() - start_time) < duration_seconds:
            await self.poll_once()

            # 如果连接断了，尝试重连
            if not self.client or not self.client.connected:
                print(f"[{time.time():.3f}] Attempting reconnect...")
                await asyncio.sleep(2)
                await self.connect()
            else:
                await asyncio.sleep(self.poll_interval)

        # 保存 CSV
        with open(f'emc_test_results_{int(start_time)}.csv', 'w', newline='') as f:
            writer = csv.DictWriter(f, fieldnames=self.results[0].keys())
            writer.writeheader()
            writer.writerows(self.results)

        print(f"\nTest complete. {len(self.results)} samples recorded.")
        self.analyze_results()

    def analyze_results(self):
        """分析中断时长和数据连续性"""
        gaps = []
        last_good = None

        for i, r in enumerate(self.results):
            if r['quality'] == 'good':
                if last_good is not None:
                    gap = r['timestamp'] - self.results[last_good]['timestamp']
                    if gap > self.poll_interval * 2:
                        gaps.append({
                            'start': self.results[last_good]['timestamp'],
                            'end': r['timestamp'],
                            'duration': gap
                        })
                last_good = i

        print("\n" + "=" * 60)
        print("ANALYSIS RESULTS")
        print("=" * 60)
        print(f"Total samples:     {len(self.results)}")
        print(f"Good samples:       {sum(1 for r in self.results if r['quality'] == 'good')}")
        print(f"Bad samples:        {sum(1 for r in self.results if r['quality'] == 'bad')}")
        print(f"Interruptions:      {len(gaps)}")

        for i, g in enumerate(gaps):
            print(f"  Gap {i+1}: {g['duration']:.1f}s "
                  f"({time.strftime('%H:%M:%S', time.localtime(g['start']))} → "
                  f"{time.strftime('%H:%M:%S', time.localtime(g['end']))})")

        if gaps:
            max_gap = max(g['duration'] for g in gaps)
            print(f"\nMax interruption:   {max_gap:.1f}s")
            if max_gap > 10:
                print("⚠️  FAIL: Max interruption exceeds 10s threshold")
            else:
                print("✅ PASS: Max interruption within acceptable range")


# 运行测试
async def main():
    tester = ContinuityTester(
        host="192.168.10.21",
        port=502,
        slave_id=1,
        poll_interval=1
    )
    await tester.run_test(duration_seconds=600)  # 10 分钟测试


asyncio.run(main())

五、部署最佳实践

1. 布线隔离

措施	说明
动力电缆与弱电电缆分开桥架	间距 ≥ 30cm，交叉时垂直交叉
使用屏蔽网线	S/FTP 或 F/FTP，屏蔽层两端接地
使用金属管	网线穿金属管，管间电气连接
避免平行走线	与动力电缆平行距离 ≤ 1m

2. 设备选型

参数	要求
以太网变压器隔离耐压	≥ 1.5 kV
共模抑制比（CMRR）	≥ 40 dB @ 1 MHz
ESD 防护	±8 kV 接触放电，±15 kV 空气放电
EFT 抗扰度	±2 kV，5 kHz

3. 接地

措施	说明
设备保护地独立	不与动力地共用
屏蔽层两端接地	避免地环路
交换机接地	与机柜保护地连接

六、常见返工点

问题	后果	正确做法
动力与弱电同桥架	干扰耦合	分开桥架，间距 ≥ 30cm
使用非屏蔽网线	天线效应	使用 S/FTP 屏蔽网线
屏蔽层单端接地	地环路	两端接地
不测试 EMC	现场出问题	到货即做 EMC 测试
不监控 PHY 状态	链路不稳定	SNMP 监控 PHY 状态

七、一句话总结

变频器干扰不是"玄学"，而是可测量、可复现、可防护的物理现象。部署前做 EMC 测试，布线时隔离动力与弱电，设备选型时看 CMRR 和隔离耐压——这三件事不做，现场出问题时你连根因都找不到。

当飞检人员问"你的监测系统在电磁干扰环境下能不能正常工作"时，你拿出的不应该是一份彩页，而应该是一份EMC 测试报告——上面有精确的误码率、中断时长、Wireshark 抓包时序、InfluxDB 中的质量位标记。这才是电磁兼容真正落地的证明，而不是"设备支持工业级"的证明。
