八防升级十防：档案库房物联网监测、恒温恒湿联动改造解析

一、概念厘清：八防到十防，改的不只是清单

原档案"八防"：防盗、防火、防虫、防潮、防尘、防高温、防光、防污染。行业实践与部分地方标准在升级中扩展为"十防"，增补项因口径而异，常见补入：防鼠、防霉（防有害生物）、防水（与防潮分列）、防静电、防酸化。落地时别在名词上纠缠，关键是把新增防护项映射到可监测、可联动、可审计的工程闭环。

改造项目本质是两件事：

把原有环境监控从"单参数越限告警"升级为"多源感知+协同控制+处置闭环"
把原有恒温恒湿设备从"就地面板控制"升级为"边缘决策+平台治理"

二、现状评估：改造前先摸清四张表

资产表：库房清单、面积、架位布局、档案类型（纸质/缩微/磁介质/胶片）
设备表：原恒温恒湿机组型号、接口（RS-485/以太网/干接点）、运行年限、剩余冷量/除湿量、备机情况
网络表：现网VLAN、PoE交换机端口池、上行链路、安全域、NAT/专线情况
运维表：原巡检制度、告警通知链路、备件、校准记录、故障注入历史

交付物：《现状评估报告》+《改造边界说明》，明确哪些利旧、哪些替换、哪些新增。

三、物联网监测层改造

1. 感知点扩展，不止温湿度

十防语境下，监测对象扩圈：

防护项	新增/增强测点	接口	说明
防潮/防水	墙地渗水、集水坑液位、门缝浸水	DI/4–20mA	水浸绳+液位开关，边缘侧事件化
防虫/防鼠	入侵红外、挡鼠板状态、诱捕节点	DI/无线	辅助，不替代人工巡查
防尘	新风过滤器压差、室内PM10/PM2.5	压差开关/Modbus	压差告警促更换滤芯
防高温/防冻	库内多点温湿度+盘管温度+送回风参数	Modbus TCP/SNMP	分布感知，见前文
防光/紫外	照度/UV传感器	Modbus/IO	库房一般低优先，展厅/阅览过渡区
防污染	CO₂/VOC（可选）	Modbus	新风质控
防静电	地板接地电阻/相对湿度关联	间接	湿度维持即防控，另设ESD监测点（机房级）
防火	烟感/温感/气体灭火状态	干接点/消防总线桥接	环境系统让路，不越界控制

原则：感知层归一化接入边缘网关，统一schema，别让每类传感器走独立工控机。

2. 部署架构

现场层
  温湿度变送器(PoE/24VDC) ─┐
  水浸/压差/DI模块(以太网IO)─┼─> 边缘网关 ─MQTTS─> 腾讯云IoT Explorer
  机组控制器(Modbus TCP/RTU转TCP)─┘        │
                                   规则引擎→时序库→可视化/通知

利旧：原RS-485机组经串口服务器转TCP，不替换控制器；原PoE交换机核算功率池后复用
新增：以太网IO模块接干接点/水浸/压差；新增测点按网格化补点
隔离：采集网与管理网/业务网VLAN隔离，上行经VPN/专线，不暴露设备到公网

3. 物模型扩展

在原数据模板上扩属性与事件，避免推倒重来：

{
  "properties": [
    {"id":"env_temp","define":{"type":"float","unit":"°C"}},
    {"id":"env_humi","define":{"type":"float","unit":"%RH"}},
    {"id":"temp_uniformity","define":{"type":"float","unit":"K"}},
    {"id":"humi_uniformity","define":{"type":"float"}},
    {"id":"water_leak","define":{"type":"enum","mapping":{"0":"none","1":"leak","2":"fault"}}},
    {"id":"filter_dp_alarm","define":{"type":"bool"}},
    {"id":"door_contact","define":{"type":"bool"}},
    {"id":"uv_level","define":{"type":"float","unit":"μW/lm"}},
    {"id":"co2","define":{"type":"float","unit":"ppm"}},
    {"id":"unit_run_state","define":{"type":"enum","mapping":{"0":"stop","1":"run","2":"fault","3":"maint"}}},
    {"id":"unit_mode","define":{"type":"enum","mapping":{"0":"stop","1":"cool","2":"heat","3":"dehumid","4":"humid","5":"auto"}}},
    {"id":"valve_pos","define":{"type":"int","unit":"%"}},
    {"id":"vav_damper","define":{"type":"int","unit":"%"}}
  ],
  "events": [
    {"id":"leak_alarm","type":"alert","params":[{"id":"zone","define":{"type":"string"}}]},
    {"id":"filter_replace","type":"info","params":[{"id":"zone","define":{"type":"string"}}]},
    {"id":"pest_event","type":"info","params":[]},
    {"id":"unit_fault","type":"alert","params":[{"id":"code","define":{"type":"int"}}]},
    {"id":"strategy_change","type":"info","params":[{"id":"from","define":{"type":"int"}},{"id":"to","define":{"type":"int"}},{"id":"reason","define":{"type":"string"}}]}
  ],
  "actions": [
    {"id":"set_unit","input":[{"id":"mode","define":{"type":"int"}},{"id":"sp_temp","define":{"type":"float"}},{"id":"sp_humi","define":{"type":"float"}}]},
    {"id":"set_damper","input":[{"id":"zone","define":{"type":"string"}},{"id":"pos","define":{"type":"int"}}]},
    {"id":"ack_alarm","input":[{"id":"alarm_id","define":{"type":"string"}}]}
  ]
}

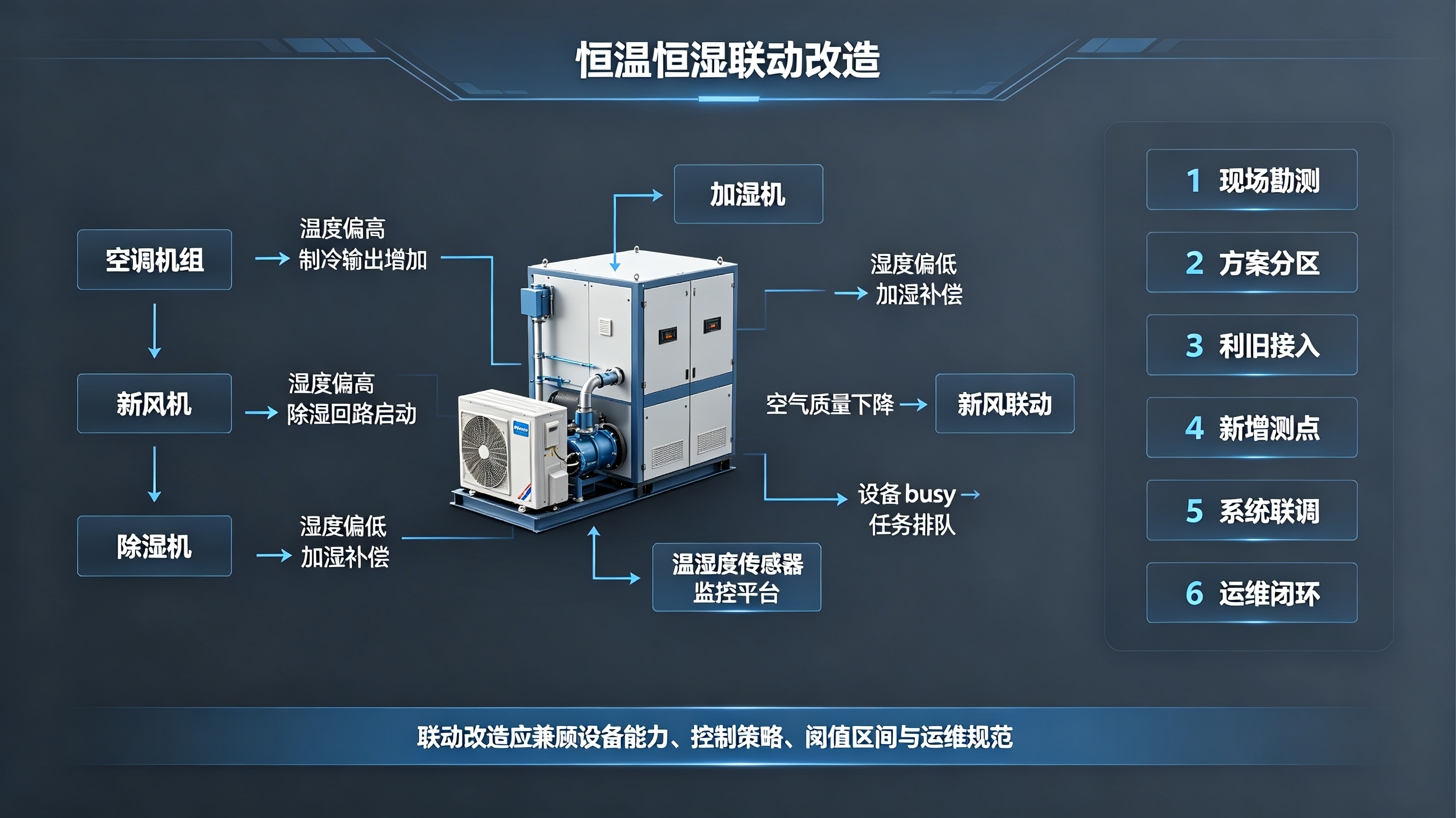

四、恒温恒湿联动改造

1. 控制边界重划

机组控制器：保留内环PID，负责阀门/压缩机/风机/加湿器驱动
边缘网关：外环策略，负责模式决策、设定值修正、分区风阀分配、辅助设备启停
平台侧：策略下发、阈值管理、审计、通知，不直接控执行器

改造时别把原机组控制逻辑搬上云重写，也别让边缘侧越俎代庖做PID。接口契约：

读：回风/送风参数、运行状态、故障码、设定值、阀位、过滤器压差
写：设定温度/湿度、运行模式、启停、风阀开度（变风量末端）、辅助设备DO

2. 联动逻辑升级点

在原八防环境联动基础上补入十防场景：

防水+防潮协同：水浸事件→关对应区域新风阀、停新风机，提除湿负荷，平台告警+现场声光；漏水未清除前禁止自动复位
防尘+新风质控：过滤器压差高→告警并限制新风比，避免脏风送入；维护模式下降至内循环
防虫鼠+门禁联动：缓冲间门磁长开→提示并加强正压；挡鼠板移除→事件记录
防霉/防有害生物：湿度上限收紧，梅雨季提前除湿；诱捕节点事件化，不接入控制闭环
防静电：地板区湿度下限保障，冬季采暖期防过低；ESD事件仅监测告警
过渡季自由冷却：室外气象输入+库内需求，动态新风比，降机组负荷

3. 多库协同与容量仲裁

多库房共用机组群时，边缘侧做需求汇总与仲裁：

def arbitrate(zones, unit_pool):
    # zones: [{id, demand_type, demand_mag, priority, isolatable}]
    orders = []
    for z in zones:
        if z["alarm"]:  # 已越限
            z["prio"] = 100 + z["priority"]
        else:
            z["prio"] = z["priority"]
    ranked = sorted(zones, key=lambda x: (-x["prio"], -x["demand_mag"]))
    alloc = {}
    rem = unit_pool.capacity
    for z in ranked:
        need = z["demand_mag"]
        give = min(need, rem) if not z["isolatable"] else min(need, rem*0.8)
        alloc[z["id"]] = give / need if need else 0.0
        rem -= give
        # 风阀/变风量分配
        damper_cmd(z["id"], int(alloc[z["id"]]*100))
    return alloc

冲突不可调和时（同时需制冷与制热的分区），切独立备用机组或限制非关键区，记录策略变更。

4. 安全联锁与让路

消防信号优先：气体灭火预警/释放时，环境系统强切非消防设备，关闭新风/回风阀，DO释放
维护旁路：现场旋钮/平台维护模式，进入后自动逻辑退出，避免调试时误动
互锁：除湿与加湿互斥；制热时限制新风直吹；高温高湿先除湿后降温
最小运行时长+错相启动，防接触器粘连时多机同启冲击

五、改造实施路径

1. 分阶段，不停运

阶段0：并行采集。新网关接入现网镜像/旁路，先收数据不控设备，验证映射与完整性
阶段1：边缘策略仿真。线下回放历史数据+注入测试，确认决策逻辑
阶段2：就地联动灰度。单库试点，手动/自动切换，现场确认执行器动作
阶段3：全量切换。原面板控制切到边缘决策，保留本地手动旁路
阶段4：平台治理。规则引擎、通知升级、审计、可视化上线

2. 接口对接坑点

老机组Modbus点表版本与固件不一致，先modpoll/pymodbus抽样核对，别全量信任文档
RTU转TCP串口服务器，多主机轮询冲突，统一由边缘网关轮询，其余系统走转发
干接点去抖：机械继电器辅助触点弹跳，边缘侧做debounce+确认回采
DO驱动中间继电器，线圈电源独立回路，测触点压降，别只测逻辑电平
原BMS/楼控系统已控机组时，避免双主站写同一寄存器，明确主从或经网关代理

3. 配置管理

版本化：点表、MIB、物模型、联动逻辑表、阈值策略、IP规划，进Git/配置库
下发：Ansible/CloudInit推送边缘agent配置，密钥/PSK经secret管理，不进pcap外传
回滚：配置快照+备机镜像，故障后快速恢复

六、运维闭环改造

告警处置闭环：平台工单化，确认→处置→复测→关闭，超时升级
校准：分布测点定期比对，漂移趋势触发校准，台账留痕
备件：变送器、IO模块、网关备机、继电器、接触器、保险
故障注入例行化：季检拉闸/PoE关断/通信中断/机组故障/水浸模拟
审计：操作日志、策略变更、联动记录、通知回执，留存满足合规

七、验收要点

功能：多源监测接入率100%，属性刷新周期达标，事件上报正确
联动：注入越限/水浸/过滤器压差/消防信号，验证执行器动作与平台通知
兜底：断网时就地联动仍动作，恢复后补传无丢失
仲裁：多库冲突场景验证策略决策与风阀分配
安全：维护模式旁路、消防让路、互锁验证
文档：交付物齐全，运维手册可操作，人员已培训

八、成本与风险

改造成本：感知补点+IO模块+边缘网关+软件集成+调试，低于整体更换机组
风险：老机组通信开放度低，需加装采集模块或替换控制器；利旧PoE交换机功率不足，需扩容
组织风险：原运维习惯未转，告警无人确认。改造同时建运维角色与SLA
边界风险：环境系统越界控消防、控门禁，引发责任错配。明确接口契约与让路逻辑

九、小结

八防升级十防，改造主线是把环境监测从单参数告警扩为多源感知，把恒温恒湿设备从就地控制升为边缘协同控制。落地关键不在堆传感器，而在接口契约、控制边界、安全联锁、运维闭环。利旧优先、灰度切换、故障注入验证，交付时把配置、映射、应急预案一并固化，后续扩容按同模板复制。
