近期在调试一套工业环境监控系统时，遇到了关于 Modbus 连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。算力机房场景下，节点密度高、机柜内取电条件各异，供电方案直接决定部署半径、故障域和维护方式。这篇把POE与DC供电的工程选型拆开，落到可执行的部署决策上。

一、算力机房供电场景约束

• 布点密度高：单机柜多测点（进风/出风/冷通道/热通道），百柜级机房节点200–400台，供电点分散到机柜列头或柜内。
• 取电位置多样：机柜内PDU、列头柜备用回路、弱电间PoE交换机、现场DC电源箱。
• 可用性要求：监控面不应随IT负载掉电而失守，但也不宜独立建UPS链路的过度设计。
• 热环境：机柜内出风侧可达45℃+，供电模块温升叠加，需降额。
• 运维约束：带电维护、热插拔替换、故障域隔离，避免单点电源拖垮一片测点。

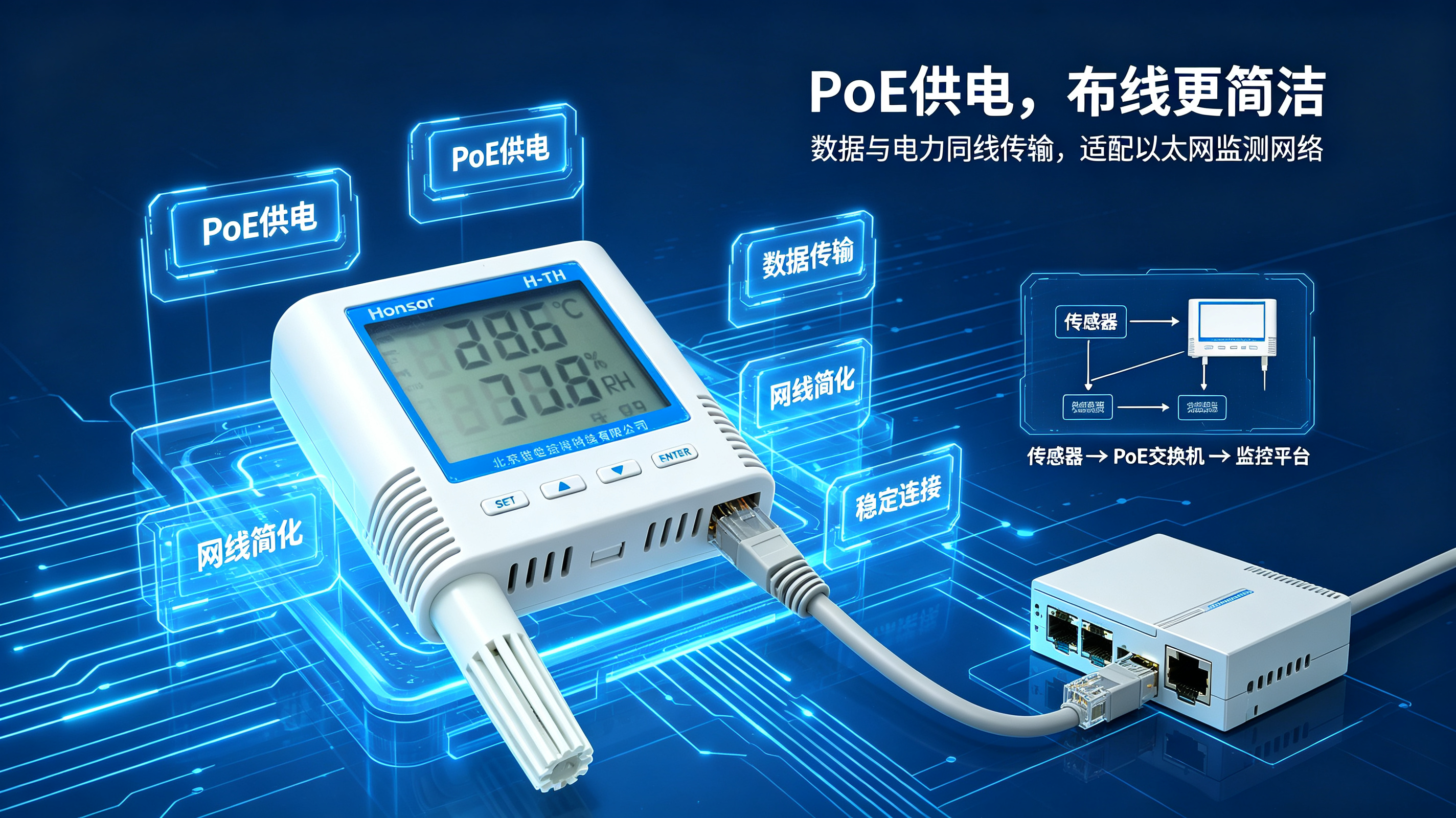

二、POE供电方案

2.1 架构

PoE交换机/中跨注入器 ──Cat5e/6── RJ45 ── 传感器PD电路 ── DC-DC ── 3.3V域

• 供电与数据共线，一根网线解决取电+通信，部署半径100m（以太网物理层限制）。
• 管理面：交换机端口可见供电状态、功率、欠压/过流事件，SNMPv3轮询即可纳管。

2.2 协议与协商

• 802.3af（Class 1–3，≤15.4W端口标称，PD可用≈12.95W）、802.3at（PoE+，30W端口）、802.3bt（PoE++，60/90W）。
• 传感器侧PD控制器（SI3402等）完成探测、分类、供电握手；实际取用远低于档位，按Class 1协商即可，但PSE端口预算按实际分配策略核算。
• 关键点：PSE端口功率预算 ≠ PD取用功率。交换机整机PoE功率池按端口数分配，需核算机框总功率、风扇降额、环境温度降额。

2.3 优点

• 布线最简：复用通信线缆，免本地电源模块，减少机柜内DC电源箱/走线。
• 集中供电管理：端口级上电/下电、远程复位（disable/enable端口供电）、故障定位。
• 故障域清晰：供电回路与IT负载解耦，列头柜IT电源异常不影响监控面（只要交换机在另一路供电上）。
• 热插拔替换：换传感器即插即供，无需现场接电源。
• 过流保护内置：PSE端端口限流，线路短路时自动关闭端口。

2.4 缺点与坑

• 单点依赖交换机：交换机掉电/重启/固件升级，整段监控面失守；建议监控VLAN独立上联、双归上联或本地缓存续传。
• PoE预算刚性：满配时超预算，部分端口协商降档或不供电；部署前做功率表，别按端口数线性算。
• 线损与末端电压：100m Cat5e，IR降+二极管桥压降，PD端谷值可能低于DC-DC输入范围。802.3af要求PD在42–57V工作，设计留余量。
• 中跨注入器可靠性：外置注入器无网管、无状态，故障难定位，仅过渡用。
• 接地与浪涌：长线共模、雷暴/动力扰动时TVS钳位，PD控制器易损；入口防护+等电位。
• 混合介质：跨机柜走线时，网线与动力线同桥架未隔离，EMC整改成本转移。

三、DC供电方案

3.1 常见形态

• 机柜内DC电源模块：24V/12V开关电源装于柜内或列头，就近给本柜传感器供电，信号走以太网。
• 集中DC电源箱：弱电间放置24V/12V电源，沿线缆桥架布两芯电源线到各测点，本地LDO/DC-DC转3.3V。
• IT侧辅助电源：从服务器PDU取12V导轨电源，转3.3V；依赖IT供电链，不推荐作主用。
• 电池后备DC：12V铅酸/锂电小后备，脱网时维持数小时。

3.2 架构

DC电源(24V/12V) ── 电源线 ── 现场端子 ── 传感器板载DC-DC ── 3.3V域
                     └── 以太网线仅传数据（独立走线或共用电缆）

3.3 优点

• 供电链独立于网络交换层：交换机重启不影响传感器取电，监控面持续运行。
• 功率余量大：本地电源按机柜负载配，降额后仍有裕度，无端口预算争抢。
• 适应远端节点：超距时电源线与信号线分离，信号走光纤收发器/长线以太网，供电另布。
• 维护直观：万用表测端电压即可判故障，无需网管参与。
• 成本分层：低端场景用24V开关电源+非网管交换机，CAPEX低。

3.4 缺点与坑

• 双线缆部署：电源+数据两路走线，机柜内走线复杂，节点越多施工量越大。
• 极性/压降/分叉供电：多节点并联时末端压降、浪涌环流；长线24V降为19V时DC-DC输入范围需覆盖。
• 保护分散：每路熔丝/PTC、反接保护、过流保护需在现场实现，工程易省料。
• 接地与回路：多电源共地时地环路引入噪声，模拟量测量漂移；浮地设计需明确。
• 状态不可见：传统DC电源无网管，离线检测靠轮询通信，无法感知供电故障，需额外电压遥测回传。
• 后备电池维护：小电池组运维负担，充电管理、寿命、热失控风险。

四、方案对比矩阵

五、选型决策树

1. 机柜列头是否已部署网管PoE交换机且余量足够？→ 是，优先PoE。
2. 否，但机柜内有备用DC回路且节点在本柜？→ 本地DC供电+非网管交换/上联。
3. 跨机柜长距、供电点集中弱电间？→ 集中DC电源箱+信号经光电转换，或PoE延长器（非标，慎选）。
4. 可用性要求高、监控面不可失守？→ PoE交换机独立UPS回路，或DC供电+本地缓存网关。
5. 改造项目利旧？→ 原RS485探头利旧时，边缘网关就近供电，以太网增量节点按上述选。
6. 合规/等保？→ 供电链路纳入审计，端口级操作留痕，DC方案补遥测回传。

六、混合部署与冗余

• 分域供电：关键区PoE（网管+UPS），非关键区DC本地电源，故障域隔离。
• 双归上联：传感器单臂双交换？否——以太网单连接，冗余在交换层：双归上行+VRRP，端口聚合到机柜交换机。
• 供电冗余不推荐双电源并联到单PD：增加ORing二极管+双输入DC-DC，成本上升；更务实做法是分两组供电域，SCADA侧融合。
• 断网自治：边缘网关本地维持采集+缓存，供电正常时续传，恢复后补传按collect_ts写入InfluxDB。
• 远程复位：PoE端口disable/enable替代现场断电；DC侧需带IP可控继电器或电源控制器。

七、工程实施要点

• PoE侧：部署前用PSE配置锁定端口功率档、告警阈值；预留20–30%功率池；端口描述绑定资产编码；未用端口disable+风暴抑制。
• DC侧：电源容量按∑(节点功耗/转换效率)/降额系数；线径核算（24V时压降敏感，建议48V远供再本地降压，或12V近距离）；每柜独立保护。
• 接地：屏蔽网线接机柜等电位，非屏蔽网线避免与动力线同束；DC负端单点汇接，防地环。
• 防护：入口TVS、共模扼流圈、Y电容；DC侧反接保护、PTC。
• 遥测回传：DC方案下，传感器或网关回传端电压/电源状态寄存器，纳入SCADA监控，否则供电故障黑盒。
• 标签与台账：端口—IP—MAC—位置—供电域—电源回路，一一映射。

八、调试与验收

• 上电验证：PoE端口display poe interface确认协商档位、实际功率、电压；DC侧万用表测端电压+示波器看上电冲击电流。
• 掉电测试：拉掉PSE回路，验证备用链路上否维持；恢复后连接保持、补传正常。
• 压降测试：满负载下测末端电压，确认DC-DC输入范围覆盖；超距时实测。
• 故障注入：端口disable、拔网线、DC熔丝断开，验证告警+自愈。
• 长期观察：7×24试运行，统计掉电次数、重协商次数、温度漂移。

九、关键词

算力机房、温湿度监控、供电方案、PoE供电、DC供电、802.3af/at/bt、PoE预算、PD控制器、DC-DC转换、故障域、冗余部署、边缘网关、Modbus TCP、SNMPv3、运维管理、工程实施

十、一句话总结

PoE胜在布线简、可网管、故障域集中；DC胜在供电链独立于交换层、本地余量大、适配存量机柜。算力机房高密度场景优先PoE+独立UPS回路，存量改造或跨机柜远供时DC本地电源更务实，关键是把供电域、故障域、监控遥测一起设计，而非单看取电成本。
