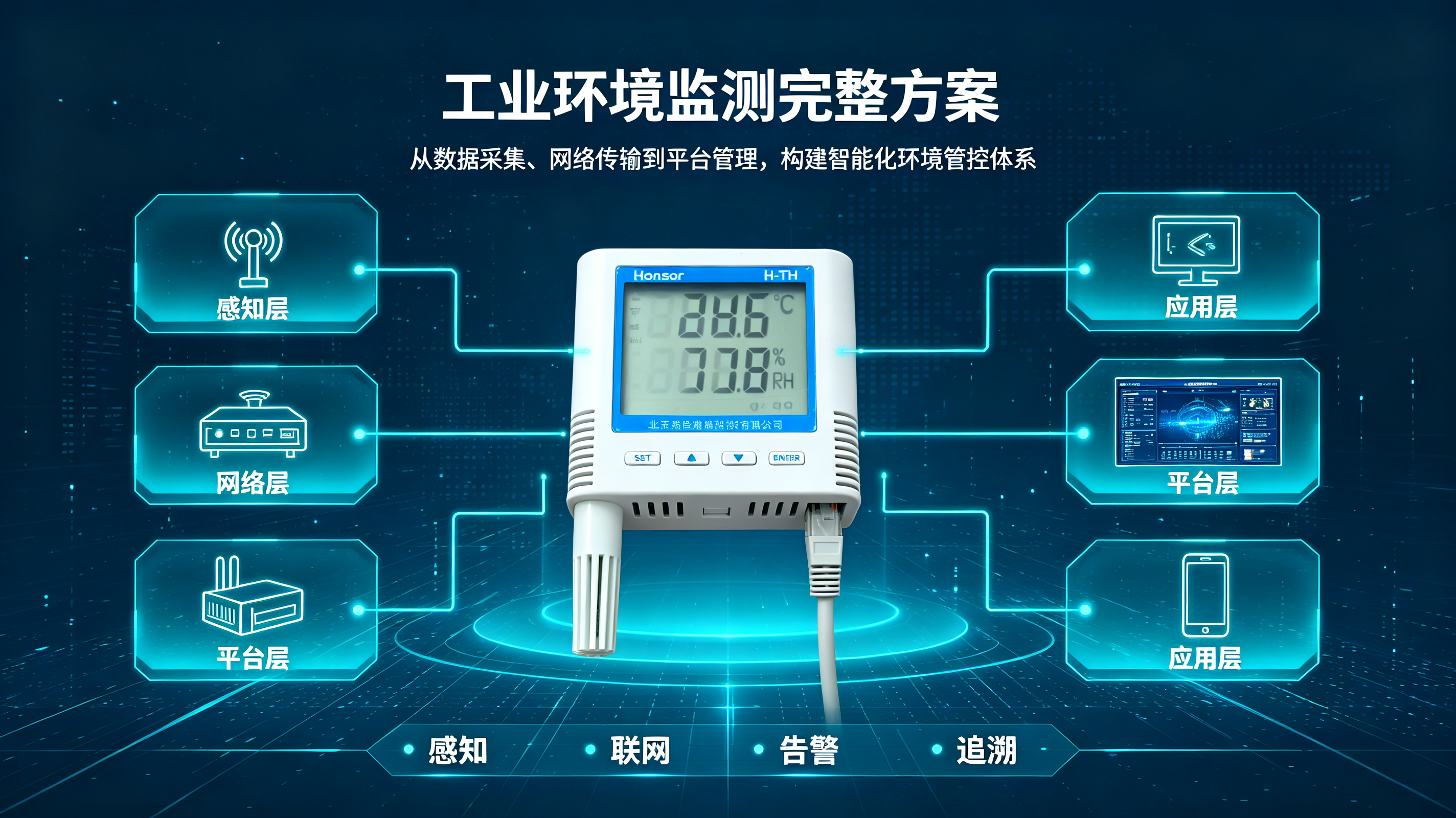

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。机房环境监测场景下，真正的工程工作量不在驱动，而在RJ45物理组网、PoE供电域、IP可达性和TCP/IP对接的端到端打通。这篇按部署现场顺序展开。

一、组网前勘测与规划

1.1 现场约束盘点

• 机柜布局：列头柜/列间空调/冷通道封闭情况，测点安装面（柜前进风、柜后出风、通道壁）
• 走线资源：桥架余量、网线路由、RJ45信息点位置，是否跨机柜列
• 交换资源：列头PoE交换机端口余量、上联带宽、VLAN规划、网管可达
• 供电域：PoE PSE所在回路UPS归属，与IT负载是否同源
• 监控面：SCADA/边缘网关IP可达性，跨子网路由、ACL、防火墙策略

1.2 网络分层

[温湿度变送器]──Cat5e/6──[接入PoE交换机]──Trunk──[汇聚/核心]
                                    │
                        SCADA/边缘网关（同VLAN或路由可达）

• 数据VLAN：承载Modbus TCP（TCP/502）、SNMP（UDP/161）、Trap（UDP/162或自定义9000）
• 管理VLAN：交换机网管、PoE状态轮询，与数据面隔离，ACL限制源
• 上联：接入到汇聚建议LACP链路聚合，避免单链故障放大监控盲区

1.3 IP与端口规划

• 地址分配：数据面DHCP保留或静态。批量部署时建议DHCP保留+DHCP Snooping绑定，或ZTP下发；静态分配需台账化
• 端口映射表：交换机端口—MAC—IP—物理位置—资产编码，一一对应
• 保留地址段，避免与现有管理网冲突；上云场景经边缘网关NAT/隧道，勿把现场段直接暴露公网

二、RJ45物理组网

2.1 线缆与连接器

• 线规：Cat5e及以上，100BASE-TX/1000BASE-T均可，PoE建议Cat6降低环路电阻
• 线序：T568B，全程同一标准；信息模块打线后通断测试，别只测通断不测串扰
• 距离：水平布线≤90m+跳线≤10m，超距改光纤收发器或远端PoE扩展，勿强行拉满100m后降速
• 接头：现场压接RJ45优先工业级屏蔽接头，理线架端用原厂模块，减少中途接续

2.2 PoE取电链路

• PSE侧：列头PoE交换机或中跨注入器。确认供电档位（802.3af/at/bt）与端口协商
• 走线中勿串接非PoE直通头、哑集线器；PoE Passthrough设备需单独核算
• 多端口跨交换机时，供电域与数据域一致：传感器所接端口的交换机，就是它的供电故障域
• 未用端口shutdown或置于未授权VLAN，防止私接仿冒节点

2.3 物理安装

• 变送器安装位避开空调直吹、门缝气流、柜内热源背部；探头外伸或FPC延伸
• DIN导轨/磁吸/背胶固定，重力拉扯方向不作用在RJ45锁扣
• 弯折半径>4×外径，跳线留余长但不打圈，避免与动力线同束未隔离
• 接地：屏蔽网线金属壳接机柜等电位，非屏蔽场景勿把RJ45屏蔽壳当接地端

2.4 上电前检查

• 万用表测交换机端口空闲对电压前，确认PSE已使能，勿短接触点
• 测线路通断、线对映射（1-2,3-6,4-5,7-8），确认数据对无误接电话线接法
• 确认DC-DC/PD侧极性保护，上电前台架验证，再割接到现场端口

三、链路层打通

3.1 交换机侧使能

• 端口模式access，划入数据VLAN；voice VLAN不用
• poe enable，功率管理策略：static分配或auto，预留池余量
• 端口保护：广播/组播风暴抑制，loopback-detection，BPDU Guard（边缘端口）
• 速率双工：强制100M全双工或自协商，别两端一端强制一端自协商

3.2 链路确认

# 交换机侧
display interface GigabitEthernet1/0/x   # Up, 100Mbps, full-duplex
display poe interface                    # Power, Voltage, Current, Class

# 主机侧
ping <sensor_ip>
arp -a | grep <sensor_ip>
tcpdump -i eth0 host <sensor_ip>         # 看ARP/DHCP/gratuitous ARP

• Link LED、ACT LED状态交叉确认；PHY协商异常时查REF_CLK/RMII回板，但现场更现实的是换端口/换线/查变压器中心抽头偏置
• 自协商失败常见：线对接错（1-2,3-6外其他对）、旁路了变压器直连、PoE注入器半周故障

四、TCP/IP对接

4.1 地址与路由

• 同网段：SCADA/网关直接轮询，默认网关指向汇聚SVI，跨子网时回程路由别忘
• 跨VLAN/跨子网：在汇聚或防火墙上放通502/161/162；边缘网关做协议收敛时，北向单端点暴露
• 多网卡主机：源地址路由/绑定，避免SCADA从管理口回包错出
• IPv6可选，工业现场仍以IPv4运维面为主

4.2 Modbus TCP对接

• 端口502，Unit ID按设备手册，多寄存器区时确认映射表版本
• 连接模型：SCADA驱动长连接轮询，还是每次新建连接？前者需保活，后者注意TCP TIME_WAIT压力
• LWIP侧回顾（设备端）：tcp_accept后维护pcb链表，链路down时回调释放，看门狗兜底；前端多主站时下沉边缘网关代理，收敛为单TCP会话上行

实测步骤：

# 先打通协议层，再进组态
mbpoll -a 1 -t 3 -r 0 -c 4 -P tcp -1 <sensor_ip>      # 读输入寄存器
mbpoll -a 1 -t 4 -r 32 -c 8 -P tcp <sensor_ip>        # 读保持寄存器配置区

• 字节序/字序：32位值跨寄存器时确认ABCD/BA DC，缩放因子统一在采集侧或网关侧，别两处都做
• 写回：下发设定值/阈值后回读校验，验证南向是否生效（纯测量型变送器可能只读，写返回非法功能码，提前确认）

4.3 SNMP与Trap

• SNMPv3：配置引擎ID、用户、authPriv，SCADA/NMS轮询设备健康（在线、运行时间、接口计数、PoE状态）
• Trap：设备侧UDP上报越限事件，NMS监听；若走162需权限，自定义端口9000时防火墙放通
• 别把Trap当数据源，主测量仍走Modbus TCP；Trap用于事件触发与降轮询率

4.4 上云/边缘网关

• 边缘网关南向收敛多变送器，北向MQTT over TLS上云，或OPC UA聚合给SCADA
• 断网时本地缓存，恢复后补传，按采集时间戳写入InfluxDB，避免回填错位
• 固件签名+安全启动，配置版本化，灰度推送

五、组态/SCADA接入

• 驱动：Modbus TCP Ethernet，填IP、端口、Unit ID，建标签组，轮询周期按点位规模分桶
• 变量绑定：北向寄存器布局映射到内部点表，报警阈值在SCADA或边缘侧定义，避免双重触发
• 画面：区域导航+单点详情，历史曲线+告警列表
• 联动：越限→通知/工单，执行机构联动时走DDC/PLC回路，监控面只发指令，执行权在本地回路
• 多主站：组态王/WinCC/KepServer同时访问时，经KepServer或边缘网关统一暴露OPC UA，别让多个主站直连变送器

六、排障实战

6.1 分层定位

• 物理层：Link down→换端口/换线/查PoE供电；CRC增长→重打模块/查串扰/降速
• 数据链路：VLAN错、PVID错、端口err-disable→查生成树/环路检测
• 网络层：ping不通→ARP不学/MAC表老化/ACL拦截/次网段掩码错
• 传输层：端口不通→防火墙/SELinux/服务未监听；连接RST→LWIP pcb耗尽/保活超时
• 应用层：值错→寄存器偏移/字节序/缩放/Unit ID；写不进→只读设备/映射表版本错

6.2 抓包关联

• 镜像口抓双向：过滤器tcp.port==502 && host <sensor_ip>
• 看MBAP事务ID、长度字段、异常码0x02/0x03；半连接时看三次握手后FIN/RST
• 多主站争用：看多个源IP连同一502，设备侧单连接槽位不足时被拒，收敛代理后解决
• PoE掉电恢复：看DHCP重新获取/静态ARP刷新，SCADA重连逻辑

6.3 常见现场坑

• 信息点打线B线序但跳线A线序，通而不稳
• PoE预算满配后新接入端口不供电，PSE静默降级
• 汇聚ACL放通了502，但回包路由下一跳错，SCADA侧超时
• VM/容器化SCADA，虚拟网卡桥接错，mbpoll通、组态驱动不通
• 边缘网关代理后，原IP台账失效，排障时找不到物理端口
• 固件升级后寄存器映射表版本变更，旧组态变量漂移

七、验收与运维

7.1 上线前检查表

• [ ] 每台链路Up、协商100M全双工、PoE电压/功率正常
• [ ] IP/MAC/端口/位置台账一致，DHCP保留或静态绑定生效
• [ ] mbpoll读通，SCADA变量质量Good，画面值一致
• [ ] SNMPv3轮询通过，Trap触发验证
• [ ] 故障注入：拔线/禁端口/断上联/模拟越限，确认告警+恢复
• [ ] 补传/缓存验证，断网期间本地维持安全态
• [ ] 文档移交：拓扑、IP表、映射表、驱动配置、回滚预案

7.2 运行期运维

• 监控：在线率、读成功率、TCP重传、PoE端口电压/功率、Trap丢失、缓存队列
• 周期：日检通知通道，周检端口计数，月检校准+配置备份，季演练，年合规复查
• 变更：新增节点走同一流程，注册轮询表+北向地址分配，避免SCADA直连扩散
• 备件：同型号变送器+配置模板，替换即插即供（PoE）或接电验证（DC）

八、关键词

机房环境监测、POE以太网温湿度变送器、RJ45组网、TCP/IP对接、Modbus TCP、SNMPv3、UDP Trap、PoE供电域、VLAN规划、链路层调试、边缘网关、SCADA接入、KepServer、组态王、WinCC、故障排查、Wireshark、InfluxDB

九、一句话总结

机房现场部署POE以太网温湿度变送器，组网阶段把RJ45物理链路、PoE供电域、VLAN可达性先打通，对接阶段把Modbus TCP长连接管理、多主站收敛、SNMP/Trap辅助纳管处理好，最后进SCADA/边缘网关做变量绑定与联动。工程闭环不在单台调通，而在批量割接后链路可观测、故障可定位、替换可回退。
