服务器机柜环境监控：以太网温湿度变送器 SNMP 对接运维系统教程

服务器机柜环境监控：以太网温湿度变送器 SNMP 对接运维系统教程

一、场景与架构边界

机柜级环境监控的目标不是再建一套动环平台，而是把温湿度测点纳管进既有 IT 运维系统（Zabbix / PRTG / Nagios / Prometheus+SNMP Exporter / eSight），复用其告警、资产、拓扑、值班升级链路。

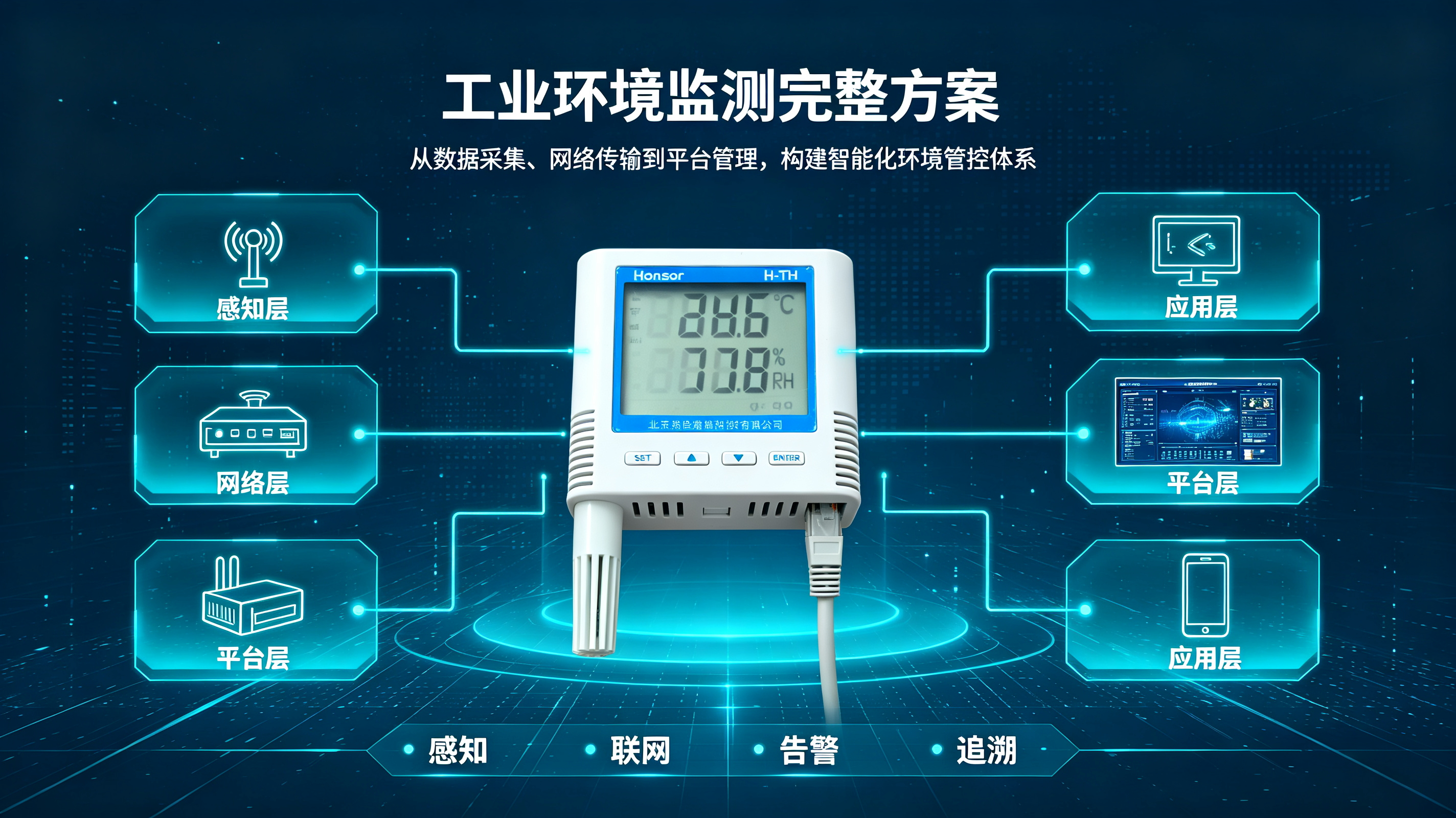

典型部署：

机柜内以太网温湿度变送器（PoE）
        │ RJ45，802.3af/at
        ▼
接入交换机（动环/管理VLAN，网管可达）
        │ SNMP UDP/161 轮询，Trap UDP/162 上送
        ▼
运维系统 NMS（Zabbix server / SNMP Exporter / PRTG probe）
        ├─ 轮询采集温湿度
        ├─ Trap 接收越限事件
        └─ 触发器→告警媒介→工单/值班升级

边界约定，先写清楚，避免后期扯皮：

• 只读纳管为主，不在网管侧写 OID 控制机组/PDU，除非安全策略明确放行且走变更流程
• 变送器固件版本、配置基线统一，MIB/点表随设备批次归档
• 采集网与业务网隔离或受控互通，NMS 到采集网路由可达、ACL 放开 UDP 161/162

二、部署前准备

1. 网络与供电

• 静态 IP + 管理 VLAN，禁止 DHCP，IP 与机柜 U 位、资产号绑定，写入 CMDB/配置基线
• PoE 交换机端口功率预算核算：单口预留余量，带加热/显示/继电器输出的型号按规格书核定，避免超签导致端口重启
• 网线与强电分桥架，屏蔽六类、屏蔽层单端接地；距交换机 >80m 时确认延伸模式或光纤收发器
• 安装位置：机柜中前部进风侧，避开出风口直吹、配电模块、变频驱动；探头高度对应服务器进风面，不贴壳体

2. 设备端 SNMP 配置

登录 Web/配置工具，确认并固化：

• IP、掩码、网关、DNS（可选）、NTP
• SNMP 启用，版本 v2c（合规场景用 v3）
• 读团体名（RO community）、写团体名（RW，建议禁用或受限）；NMS 侧配置须一致
• SNMP 代理端口 161，允许管理器源 IP/子网（部分固件支持 manager ACL）
• Trap 使能、Trap 目标 IP/端口（NMS trap receiver 162）、团体名、告警触发条件
• 采样周期、死区、越限阈值（设备侧 Trap 触发点，建议与 NMS 触发器解耦设计，见后文）

三、MIB 与 OID 确认

别假设 OID。先抓设备实际暴露的树，再建模板。

1. 获取并加载 MIB

• 向厂家索取私有 MIB 文件（.mib/.my），确认 enterprise OID（1.3.6.1.4.1.<IANA企业号>）
• NMS 侧加载：Zabbix 不依赖 MIB 加载，按数值 OID 建监控项；PRTG 导入 MIB 后可用 MIB 导入传感器；SNMP Exporter 需用 generator 编译进 net-snmp + 生成 snmp.yml 模块

2. 现场探测

# 连通性 + 标准 MIB
snmpwalk -v2c -c public 10.20.30.41 1.3.6.1.2.1.1
snmpget  -v2c -c public 10.20.30.41 1.3.6.1.2.1.1.5.0   # sysName
snmpget  -v2c -c public 10.20.30.41 1.3.6.1.2.1.1.6.0   # sysLocation

# 私有分支探测，确认实际叶子 OID 与实例索引
snmpwalk -v2c -c public 10.20.30.41 1.3.6.1.4.1.<PEN>

注意三类坑：

• 实例后缀：标量 .0 还是表索引 .1/.2/<portIndex>，多探头型号按端口表走
• 数据类型：INTEGER 放大 10 倍（255=25.5℃），GAUGE、OCTET STRING 需转换
• 单位：湿度 0–1000 表示 0.0–100.0%RH，还是直接 0–100，以 walk 实测为准

建议出厂时让厂家提供点表映射，写入配置文档：

四、运维系统集成

方案 A：Zabbix

1. 添加主机，SNMP 接口 161，模板绑定前先建物品项
2. 监控项（SNMPv2c，自定义 OID）：
   • env.temp → 1.3.6.1.4.1.12345.1.1.1.0，类型数字，预处理：自定义倍数 0.1（net-snmp 返回字符串时先做字符提取）
   • env.humi → 同上，0.1 倍
   • env.status → 原值映射
3. 宏 {$SNMP_COMMUNITY}、超时 ≥3s、轮询间隔 30–60s，批量主机用自动发现或 API 导入
4. 触发器：

{host:env.temp.last()}>28   Warning
{host:env.temp.last()}>30   Critical
{host:env.humi.last()}>60   Warning
{host:env.humi.last()}<40   Warning
{host:snmp.agent.ping...}   离线检测（nodata/zabbix icmp 辅助）

1. 依赖与抑制：同一机柜多探头取最差值或平均；热通道/冷通道分组；维护期静默
2. 告警媒介接现有值班台/Webhook/邮件/短信

注意 Zabbix 预处理：SNMP 返回 "255" 字符串时，用 prometheus_to_json 不适用，改用 正则表达式 提取数字或 JavaScript 预处理；更稳的是 net-snmp 侧 snmptranslate 确认返回数值。

方案 B：Prometheus + SNMP Exporter

1. 生成器构建模块，或手写 snmp.yml：

modules:
  rack_env:
    walk:
      - 1.3.6.1.2.1.1
      - 1.3.6.1.4.1.12345
    version: 2
    auth:
      community: public
    lookups: []
    overrides:
      envTemp:
        ignore: false
        regex_extracts: {}
      envHumi:
        ignore: false

实际更可靠的做法：generator.yml 中定义 module，用 net-snmp + mibs 目录编译，生成指标名。

1. snmp_exporter 启动，Prometheus scrape：

scrape_configs:
  - job_name: rack_env
    static_configs:
      - targets: ['10.20.30.41']
    metrics_path: /snmp
    params:
      module: [rack_env]
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - replacement: snmp-exporter:9116
        target_label: __address__

1. 指标转换：exporter 透出 envTemp{instance=...} 255，PromQL 中 /10；记录规则或面板里算 ℃
2. Alertmanager 路由复用现有告警管线

方案 C：PRTG / 传统 NMS

• 添加设备，SNMP v2c 凭据，MIB 导入后建自定义传感器，或 SNMP Custom String/Custom Advanced 填 OID
• 通道设置缩放：PRTG 支持自定义倍率/偏移；Nagios XI 用 check_snmp + nagiosgraph
• Trap 接收器配置（PRTG 内置 Trap 接收器或外部 snmptrapd 转发）

五、Trap 通道配置

轮询采集数值，Trap 做事件加速，不替代轮询。

1. 设备侧

• Trap target = NMS IP，端口 162，团体名匹配
• 触发条件：越限、回滞、传感器离线、PoE 掉电（设备下电后 Trap 发不出，靠 NMS 轮询超时/nodata 兜底）
• 部分厂家 Trap 变量绑定含 OID+值，确认绑定列表

2. NMS 侧接收

Linux NMS 上 snmptrapd 示例：

# /etc/snmp/snmptrapd.conf
authCommunity execute public
traphandle default /opt/nms/handle_trap.sh

# handle_trap.sh —— 推给运维系统
#!/bin/bash
read trap
# 解析 varbinds，实际用 snmptrapd -n / handler 更稳；此处示意
logger -t racktrap "$RECEIVED"
curl -XPOST http://zabbix-gateway/externalscripts/...  # 或写 MQ/Webhook

Zabbix 侧更实用做法：Trap 不作为独立管道，仍由轮询保证状态；Trap 仅用于缩短告警延迟时，可用 Zabbix trapper item + zabbix_sender，或在 NMS 端收到 Trap 后置位触发主动检查。

关键：Trap 是 UDP、无确认，别把它当可靠事件总线。设计原则——

• 状态以轮询为准，Trap 触发后仍需轮询确认
• NMS 端做去重、冷却期、来源校验（伪造 Trap 防护）
• 防火墙放行 UDP 162，注意多 NMS 时端口冲突，可用 snmptrapd 转发

六、批量纳管与模板化

• IP 范围、VLAN、机柜位置映射表驱动，避免手工逐台建项
• Zabbix 主机原型 + SNMP 自动发现（LLD）：若设备暴露端口表，用 discovery rule walk 表索引
• 配置基线版本化：固件版本、MIB 版本、OID 表、团体名策略、Trap 目标，随变更更新
• 边缘网关场景：网关收敛多探头时，SNMP Agent 在网关侧，暴露汇总 MIB；后端 NMS 轮询网关，别直接轮询每个探头，降低轮询扇出

轮询节奏与规模：

• 单 NMS 轮询数百节点时，轮询间隔 30–60s，并发可控；240 测点建议 1–2min 周期，别 5s 轮询打满交换机 CPU
• 超时 3–5s，retries 1–2，bulkwalk 开启减少往返
• 跨 VLAN/路由时确认 MTU、UDP 放行、manager ACL

七、校验与上线的闭环测试

1. 单点联通：ping → snmpget 标准 MIB → snmpget 私有 OID → 确认数值与本地 LCD 一致
2. 精度比对：便携校准仪同置 30min，偏差超差则返厂/更换，别在 NMS 侧硬编码补偿
3. 告警注入：
   • 临时改 NMS 触发器阈值触发，验证媒介送达
   • 或设备侧模拟越限（靠近热源/捂热探头），确认 Trap 到达 + 轮询态变更
4. 故障注入：拔网线/PoE 断电，验证离线告警、恢复后数据续传（边缘缓存场景）
5. 边界：维护模式不误报，ACK 后升级链路正常，告警关闭条件正确回置

八、运维期排障

抓包定位：

tcpdump -nn -i eth0 host 10.20.30.41 and udp port 161 -vv
tcpdump -nn -i eth0 udp port 162 -A

net-snmp 调试：SNMPv2-MIB::sysUpTime 确认设备未重启；IF-MIB 可选纳管端口状态。

九、安全与合规

• 生产环境改默认团体名，按运维角色分 RO/RW，RW 默认禁用或绑定管理源 IP
• 跨网段时 SNMPv3（USM，SHA+AES），注意老 NMS/老固件支持度，先验证
• 动环网与业务网隔离，NMS 侧最小权限，审计日志留痕：谁改了阈值、谁 ACK、谁旁路
• 固件升级走变更窗口，批量前灰度，保留回滚镜像；禁止设备侧自动联网升级
• Trap 接收端做输入校验，防止恶意 OID/变量绑定触发误动作

十、验收清单

• [ ] 全量测点纳管，轮询成功率 ≥99.9%（运行周统计）
• [ ] OID/转换正确，面板值与现场比对偏差 ≤±0.5℃/±3%RH
• [ ] 阈值、死区、依赖、升级链路验证通过
• [ ] Trap 端到端验证，重复/丢失场景有兜底
• [ ] 离线、恢复、维护模式行为符合预期
• [ ] 配置基线、MIB、点表、IP-机柜映射归档，交接文档可执行
• [ ] 审计日志、权限矩阵、应急旁路流程就位
