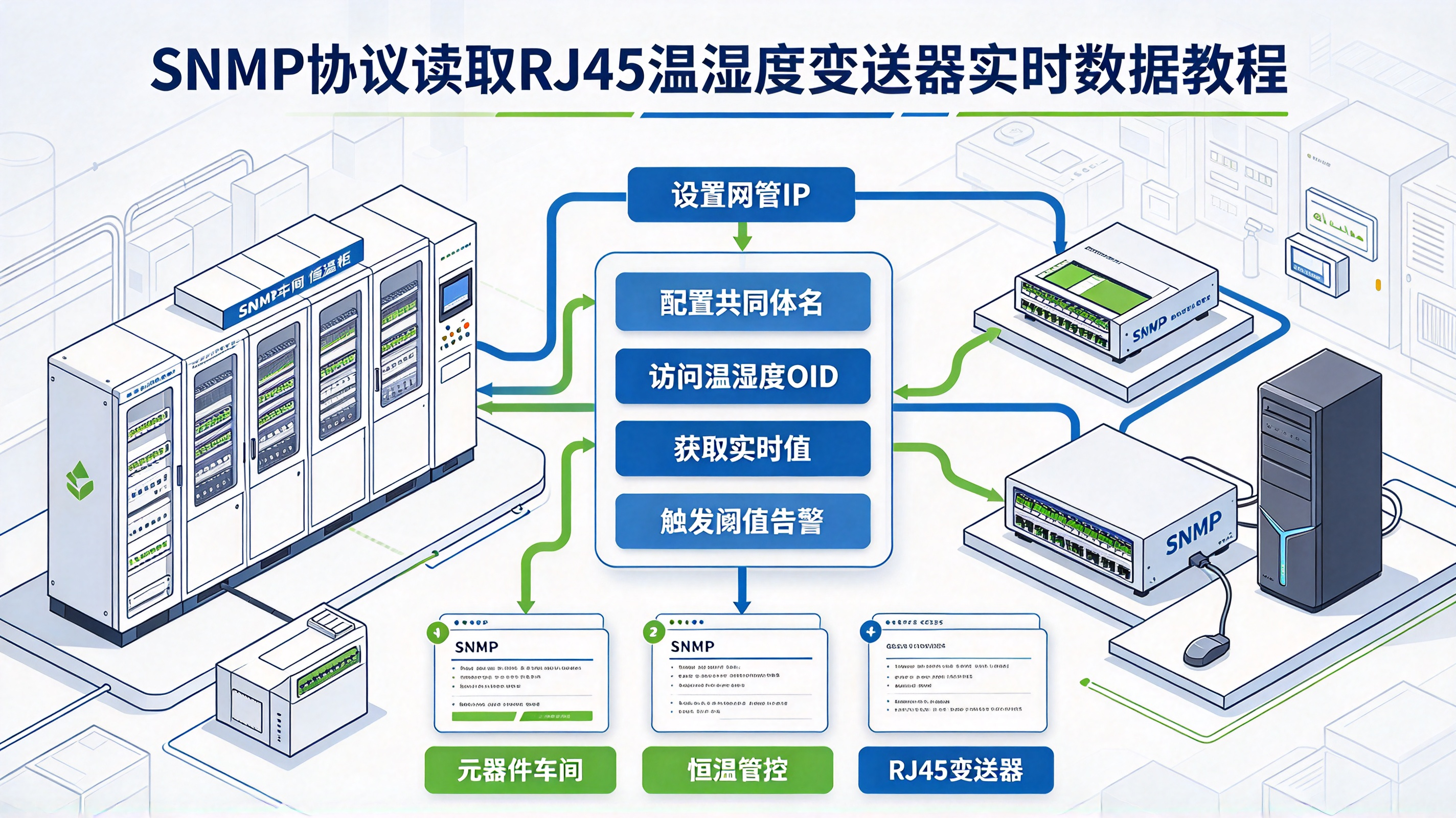

元器件车间恒温管控：SNMP协议读取RJ45温湿度变送器实时数据教程

元器件车间恒温管控：SNMP协议读取RJ45温湿度变送器实时数据教程

一、场景与前提

元器件车间对温湿度敏感：贴片元件吸潮、PCB氧化、锡膏回流曲线漂移，都和车间环境直接相关。恒温管控的目标是把车间各区域温湿度拉到工艺窗口内，并让数据可观测、可告警、可追溯。

本文面向车间自动化/设施运维工程师，给出从设备侧到数据侧的完整操作链路：用SNMP从RJ45以太网温湿度变送器读取实时数据，接入本地监控或上位系统。不涉及云平台对接，全部在车间管理网内完成。

二、部署前确认

1. 网络与地址

• 变送器RJ45口接入车间管理VLAN，与读取端（NMS/网关/上位机）路由可达
• 确认设备IP、子网掩码、网关；建议DHCP保留或静态绑定，避免轮询端地址漂移
• 读取端开放出站UDP 161；若跨网段，确认中间防火墙/ACL放行，且回包路径一致
• 多台设备时，规划IP-区域-测点映射表，后续模板化复用

2. 设备侧SNMP配置

登录Web管理界面或配置工具，核对：

□ SNMP版本：v2c（默认）或v3
□ 读团体名/安全名：自定义，勿用public
□ Agent端口：161（默认）
□ 允许访问的NMS源IP/子网：限定读取端
□ sysName/sysLocation：绑定车间区域-测点，便于定位
□ 采样周期、死区：与管控节奏匹配
□ Trap目标（可选）：越限上报，本教程聚焦轮询读取

确认MIB文件或点表。不同厂商私有OID不同，以下示例OID为占位，务必替换为厂家MIB定义。

三、命令行读取：先打通再集成

1. 安装工具

Debian/Ubuntu：

sudo apt-get install snmp snmpd libsnmp-dev

RHEL/CentOS/Rocky：

sudo yum install net-snmp-utils net-snmp

Windows：用Net-SNMP二进制，或WSL；PowerShell原生不支持SNMP，不推荐。

2. 单点验证

# 读系统名，验证连通性与团体名
snmpget -v2c -c <community> <device_ip> 1.3.6.1.2.1.1.5.0

# 读私有温湿度（示例OID，替换为实际）
snmpget -v2c -c <community> <device_ip> 1.3.6.1.4.1.<enterprise>.1.1.1.0
snmpget -v2c -c <community> <device_ip> 1.3.6.1.4.1.<enterprise>.1.1.2.0

常见问题：

• Timeout: No Response：IP不可达、端口被拦、Agent未启、源IP未授权
• No Such Object：OID错误或未加载MIB，用-On看数值OID，别猜
• 返回值带比例因子：如放大10倍，应用层除10，见下文预处理
• 返回OctetString而非数值：点表确认数据类型，必要时解析

3. 批量walk验证

snmpwalk -v2c -c <community> <device_ip> 1.3.6.1.4.1.<enterprise>.1.1

确认所有测点返回，记录实际OID、类型、单位、缩放。

4. SNMPv3场景

snmpget -v3 -u <user> -l authPriv \
  -a SHA -A <authpass> -x AES -X <privpass> \
  <device_ip> 1.3.6.1.4.1.<enterprise>.1.1.1.0

四、数据模型与预处理

1. 归一化字段

读取端内部统一为：

{
  "point_id": "WS-A03-RH",
  "zone": "SMT车间A区",
  "ip": "10.30.41.23",
  "ts": 1769289600,
  "temp_c": 23.4,
  "humi_pct": 48.2,
  "status": 1,
  "raw_temp": 234,
  "scale": 0.1
}

2. 缩放与类型处理

• INTEGER放大10倍：value = raw * 0.1
• 负温度：补码/符号处理，按厂家定义，别想当然
• OctetString十六进制：用snmpget -O hex取原始，解析字节序
• 状态量：值映射，如1=正常,2=故障,3=校准中

3. 轮询节拍

• 车间恒温管控建议轮询间隔10–30s；多测点时合并请求，降开销
• 用GetBulk（v2c）或批量get-next；Zabbix/Prometheus原生支持
• 超时/重试：局域网超时2–3s，重试1次，避免重试放大设备负载

五、集成方式三选一

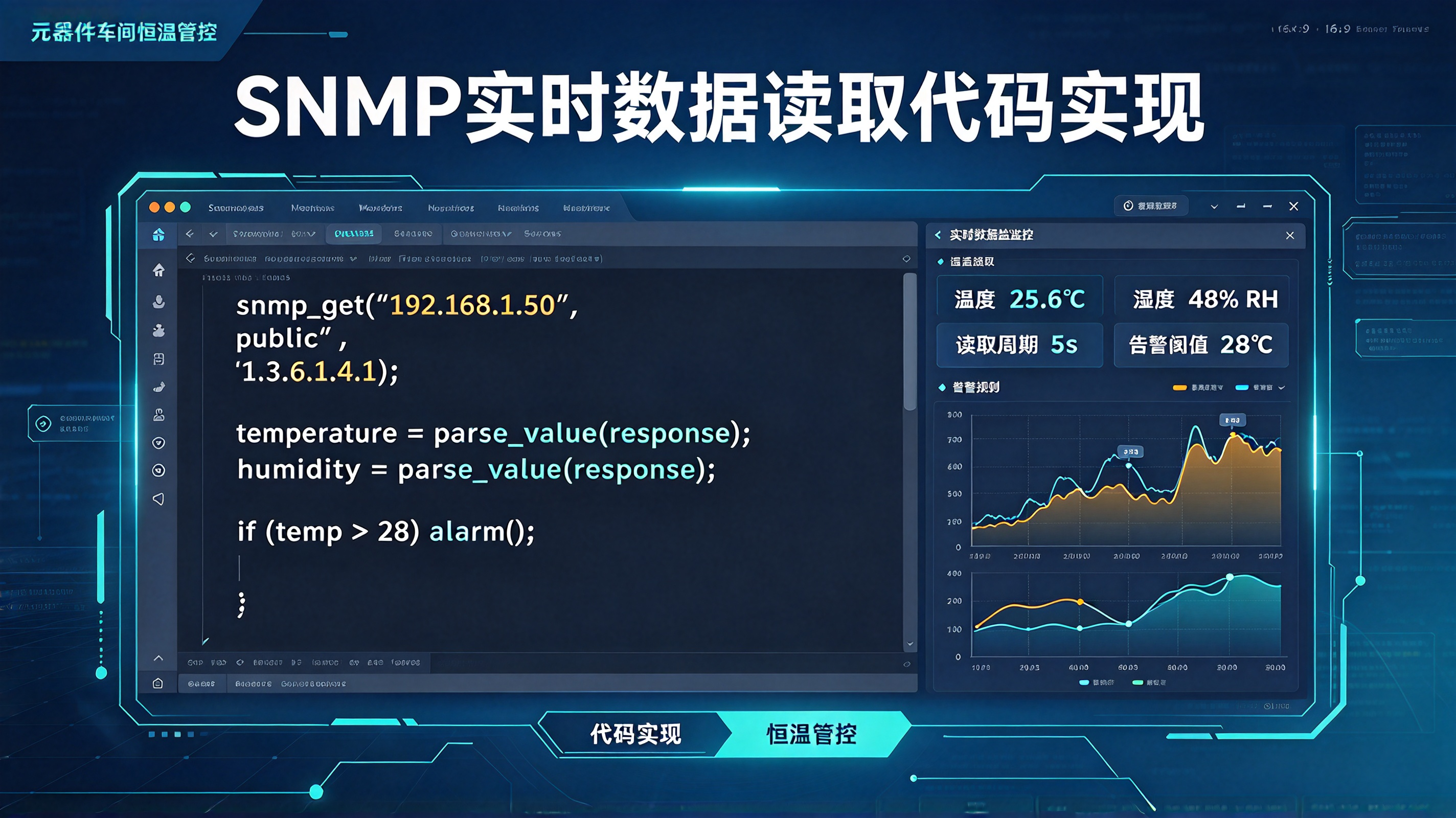

1. Python脚本轮询（轻量、易嵌车间MES/SCADA边侧）

#!/usr/bin/env python3
import time, json, logging
from pysnmp.hlapi import *

COMMUNITY = "rack_ro_2024"
INTERVAL = 15
POINTS = [
    # point_id, ip, oid_temp, oid_humi, scale
    ("WS-A03-T", "10.30.41.23", "1.3.6.1.4.1.48530.1.1.1.0", "1.3.6.1.4.1.48530.1.1.2.0", 0.1),
]

def snmp_get(ip, oid, community=COMMUNITY):
    it = getCmd(SnmpEngine(),
        CommunityData(community, mpModel=1),
        UdpTransportTarget((ip, 161), timeout=2, retries=1),
        ContextData(),
        ObjectType(ObjectIdentity(oid)))
    err, st, idx, varbinds = next(it)
    if err:
        raise RuntimeError(str(err))
    for vb in varbinds:
        return vb[1].prettyPrint(), int(vb[1]) if str(vb[1]).isdigit() else vb[1]
    return None, None

def poll_once():
    out = []
    for pid, ip, ot, oh, scale in POINTS:
        try:
            _, rt = snmp_get(ip, ot)
            _, rh = snmp_get(ip, oh)
            t = int(rt) * scale if rt is not None else None
            h = int(rh) * scale if rh is not None else None
            out.append({"point_id": pid, "ip": ip, "temp_c": t, "humi_pct": h, "ts": int(time.time())})
        except Exception as e:
            logging.warning("poll fail %s %s", pid, e)
    return out

if __name__ == "__main__":
    logging.basicConfig(level=logging.INFO)
    while True:
        data = poll_once()
        # 推给本地MQTT/Kafka/InfluxDB，或写共享内存供SCADA读取
        # 此处示例：写本地socket/JSON文件供上位机拉取
        with open("/run/ws_envd/last.json", "w") as f:
            json.dump(data, f)
        time.sleep(INTERVAL)

注意：pysnmp同步轮询多测点时串行阻塞，测点多时改用异步asyncio+pysnmp或C扩展；也可起多进程分片。

2. Zabbix接入（运维侧标准做法）

• 主机接口：SNMPv2c，IP，端口161，宏{$SNMP_COMMUNITY}
• 导入厂家MIB（可选，用数值OID更稳）
• 监控项：
  • env.temp = snmp.get[1.3.6.1.4.1.x.1.1.1.0]，预处理：自定义倍数0.1
  • env.humi = snmp.get[...]，预处理：自定义倍数0.1
  • env.status = snmp.get[...]，值映射
• 触发器：温度>28℃ Warning，>32℃ High；湿度<30%或>70% Warning
• 内部命令：Zabbix server/proxy轮询，前端/Grafana展示，动作通知设施群
• 批量：主机原型+自动发现（SNMP发现脚本）或API导入，见前序文章

3. Prometheus + snmp_exporter（云原生/自研平台）

• generator生成snmp.yml模块，walk私有分支+系统分支
• metrics重命名：envTemp、envHumi
• Prometheus scrape_configs relabel到exporter，查询： envTemp{zone="SMT-A"}/10 envHumi{zone="SMT-A"}/10
• Alertmanager规则推送至车间看板/钉钉/短信网关
• 注意：snmp_exporter拉取是pull模型，采集间隔在Prometheus端配置，exporter侧缓存最近walk结果

六、车间恒温管控闭环

读取数据只是第一步，管控闭环：

1. 数据落地：时序库（InfluxDB/TDengine）/SCADA标签库，带区域标签
2. 设定窗口：按工艺分区域，如SMT贴片区22±2℃，湿度40–60%RH；仓储区稍宽
3. 控制执行：联动HVAC/除湿机/加湿机，经PLC或BACnet/Modbus网关下发，本教程不展开控制侧
4. 越限处置：本地声光+通知+工单；持续越限升级
5. 审计追溯：保留历史，合规核查

读取端与执行侧解耦：读取端只负责把实时值可靠供给控制逻辑，控制逻辑在PLC/SCADA，避免监控进程直接驱动执行器。

七、排障清单

• 能ping不通SNMP：UDP161被拦，或设备侧ACL限制源IP
• Zabbix项unsupported：宏未解析、OID数值格式、预处理链错、类型不符
• 数据跳变：传感器硬件/探头位置气流短路，非协议问题，先本地LCD比对
• 轮询抖动：多测点串行导致周期漂移，改为并发或分片
• v3失败：引擎ID/时隙/authPriv参数错，先v2c打通再切v3
• 跨网段NAT：SNMP Agent看到的是NAT后源IP，ACL需放行NAT池
• 管理网拥塞：车间调试期流量大，QoS保障轮询流量，见前序文章

八、验收

九、小结

SNMP读取RJ45温湿度变送器实时数据，落地成本不高，但工程上要把三件事做扎实：设备侧配置收敛到管理网内、读取端预处理归一化、数据供给管控闭环而非仅展示。脚本适合边侧快速集成，Zabbix适合运维纳管，Prometheus适合已云原生化车间平台。无论哪种，OID以厂家MIB为准、缩放因子显式处理、轮询节拍与告警窗口对齐工艺要求，系统才真正可用。
