独立柜内环境监测：RJ45以太网温湿度变送器硬件EMC调试踩坑总结

独立柜内环境监测：RJ45以太网温湿度变送器硬件EMC调试踩坑总结

一、为什么独立柜内的EMC问题比机房更棘手

机房环境监控的文章前面已经写了很多，但独立柜（配电柜、控制柜、开关柜）和机房有一个本质区别：传感器不是放在"相对干净"的弱电间里，而是直接挂在强电柜内部，和断路器、接触器、变频器、电抗器共处一腔。

机房里你担心的是空调启停和UPS切换，柜内你要面对的是：

• 断路器分合闸瞬间，柜内空间电磁场强度可达数十V/m
• 变频器/软启动器产生宽频传导骚扰，通过柜体金属结构耦合
• 接触器线圈断电瞬间产生数百伏的反电动势尖峰
• 柜门开合带来的静电放电（ESD），直接打到传感器外壳或RJ45屏蔽层
• 柜内温度梯度大（顶部散热孔附近 vs 底部），传感器自身发热叠加柜内热源

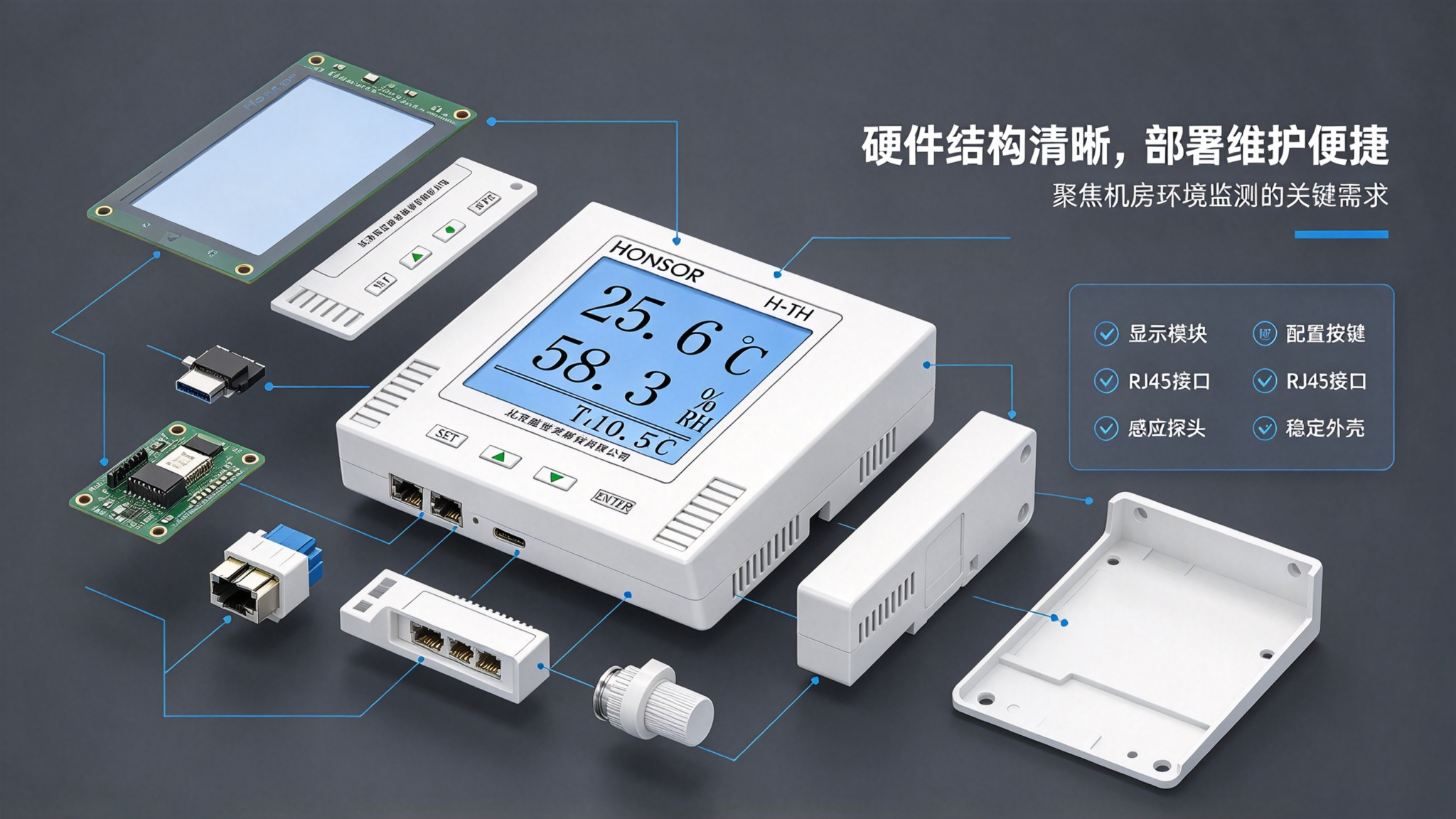

本文基于一款自研RJ45温湿度监测终端在多个现场柜内的EMC调试经历，把踩过的坑和对应的硬件改动逐条梳理。

二、坑1：以太网通信在接触器动作时频繁丢包

现象

柜内一台75kW软启动器旁边的传感器，每次软启动器切工频（旁路接触器吸合）的瞬间，RJ45通信中断3–8秒，W5500报"Link Down → Link Up"反复震荡。其他远离强电区域的同型号终端正常。

根因分析

用示波器探头勾在RJ45差分线上，捕捉到接触器动作瞬间：

差分线共模电压瞬间抬升约2.4V，持续约200μs
随后出现多次振铃，幅度±1.8V，频率约80MHz
W5500 PHY内部状态机被干扰，重新协商链路

干扰路径有两条：

1. 空间辐射耦合：接触器线圈断电瞬间产生的瞬态磁场，在RJ45双绞线环路中感应出共模电流
2. 地弹：接触器动作时的大电流变化率（di/dt）通过柜体接地系统产生地电位差，传感器参考地瞬间漂移，PHY芯片的地平面被抬升

解法

第一层：信号路径加共模抑制

在W5500的TXP/TXN、RXP/RXN差分线上各加一颗共模扼流圈（CMF1210A-900M），阻抗900Ω @ 100MHz。注意选型要满足：

第二层：电源隔离加固

原来的B0505S-1WR3隔离DC-DC模块输出侧直接连3.3V LDO，地平面和输入侧共地。改为：

24V输入侧GND ─── 隔离DC-DC ─── 输出侧GND（独立平面）
                                    │
                              磁珠 BLM18AG（600Ω @ 100MHz）
                                    │
                              数字地平面（AGND/DGND单点连接）

关键点：隔离DC-DC的输出地必须和数字地通过磁珠单点连接，不能直接铺铜连在一起，否则隔离失效。

第三层：PHY侧加TVS

在RJ45差分线靠近W5500侧，加SRV05-4 ESD/TVS阵列，钳位电压3.3V，结电容<1pF（不能影响信号质量）。

效果：改完后，在接触器每秒动作一次的压力测试中，连续24小时零丢包。

三、坑2：传感器读数在变频器运行时出现周期性跳变

现象

传感器挂在变频器柜内，变频器运行（输出50Hz）时，温湿度读数每5–10秒出现一次±3℃的跳变，停止变频器后恢复正常。

根因分析

SHT35的I2C总线走线距离W5500的SPI时钟线约8mm，且两者平行走线约15mm。变频器运行时产生的高频噪声通过以下路径耦合：

变频器 → 空间辐射 → W5500 SPI时钟线（30MHz）→ 串扰到相邻I2C线
→ SHT35 I2C通信误码 → CRC校验通过（因为干扰同时影响了数据和CRC）
→ 错误数据被MCU采信

为什么CRC没拦住？因为干扰发生在MCU读取数据的窗口内，同时翻转了数据位和CRC位，校验恰好"匹配"了错误数据。概率很低，但变频器持续辐射下，每小时出现几次。

解法

I2C走线重新布局：

• 将SHT35移到PCB另一侧，远离W5500和SPI走线
• I2C走线下方铺完整地平面，两侧加地线屏蔽（guard trace）
• 串联电阻从100Ω改为220Ω，增加高频衰减

固件层面增加滤波：

// 滑动窗口中值滤波
#define FILTER_WIN 5
static float temp_buf[FILTER_WIN];
static float humi_buf[FILTER_WIN];
static int buf_idx = 0;

int sht3x_read_filtered(float *temp, float *humi) {
    float raw_temp, raw_humi;
    if (sht3x_read(&raw_temp, &raw_humi) != 0)
        return -1;

    temp_buf[buf_idx] = raw_temp;
    humi_buf[buf_idx] = raw_humi;
    buf_idx = (buf_idx + 1) % FILTER_WIN;

    // 中值滤波
    float sorted[FILTER_WIN];
    memcpy(sorted, temp_buf, sizeof(sorted));
    bubble_sort(sorted, FILTER_WIN);
    *temp = sorted[FILTER_WIN / 2];

    memcpy(sorted, humi_buf, sizeof(sorted));
    bubble_sort(sorted, FILTER_WIN);
    *humi = sorted[FILTER_WIN / 2];

    return 0;
}

增加连续一致性检查：

// 如果单次变化超过阈值，丢弃并重新采样
if (fabsf(new_temp - last_temp) > 2.0f) {
    // 可能是干扰导致的错误读数，再读一次
    HAL_Delay(50);
    sht3x_read(&new_temp, &new_humi);
}

效果：跳变消失，连续运行一周数据平稳。

四、坑3：上电瞬间传感器不工作，需手动复位

现象

柜内上电（24VDC总开关闭合）时，约30%的终端温湿度读数为0或NaN，需要手动按一下复位键才恢复正常。单独给传感器供电则正常。

根因分析

24V总开关闭合瞬间，由于柜内多个设备同时上电，24V母线电压出现：

电压跌落：24V → 8V（持续约15ms）→ 回升至24V

传感器电路的AMS1117-3.3 LDO输入电压跌到8V时，输出仍能维持3.3V（压差约4.7V，AMS1117最大压差12V，最小压差1.1V，理论上没问题）。但问题在于：

SHT35的POR（上电复位）时序不满足。SHT35要求VDD上升时间trise在0.1ms–100ms之间，且上电后需要等待至少1ms才能开始通信。实际测量：

VDD上升时间：约200ms（缓慢爬升，因为前级MP2359的软启动）
SHT35内部POR电路在VDD达到2.1V时释放复位，但此时电压还在缓慢上升
→ 内部状态机进入不确定状态
→ I2C接口无响应

解法

硬件：增加手动复位电路

在SHT35的nRESET引脚（部分封装有，SHT35-DIS没有则跳过此步）或等效的电源监控：

VDD ─── 电压监控芯片（IMP809R，阈值2.63V，开漏输出）
             │
           10k上拉到3.3V
             │
        MCU GPIO（外部中断，检测传感器复位）

对于没有nRESET引脚的SHT35封装，改用以下固件策略：

固件：上电后主动软复位

void sht3x_init(void) {
    HAL_Delay(100);  // 等待电源稳定

    // 发送软复位命令
    uint8_t cmd[2] = {0x30, 0xA2};
    HAL_I2C_Master_Transmit(&hi2c1, SHT3x_ADDR, cmd, 2, 100);

    HAL_Delay(50);  // 复位后等待

    // 验证通信
    uint8_t status_cmd[2] = {0xF3, 0x2D};
    uint8_t status[3];
    if (HAL_I2C_Master_Transmit(&hi2c1, SHT3x_ADDR, status_cmd, 2, 100) == HAL_OK) {
        HAL_I2C_Master_Receive(&hi2c1, SHT3x_ADDR, status, 3, 100);
    }
}

电源：MP2359软启动时间调整

MP2359的软启动时间由SS引脚电容决定，默认约1ms。改为22nF电容，软启动延长到约5ms，VDD上升更平缓可控。

五、坑4：柜门打开时传感器读数突变

现象

巡检人员打开柜门（金属门，接地良好），温湿度读数瞬间跳变+2℃/+5%RH，关门后缓慢恢复。有时甚至触发越限告警。

根因分析

柜门内侧贴有密封条（导电橡胶），关门时柜门与柜体通过密封条形成法拉第笼。开门瞬间：

1. 静电放电：人体接触柜门时积累的静电通过传感器外壳/屏蔽层泄放，产生瞬态电流
2. 气流扰动：开门瞬间外部空气涌入，传感器探头温度瞬间变化（特别是冬天，室外冷空气进入）
3. 辐射屏蔽消失：开门后柜内空间直接暴露，外部电磁环境变化

解法

机械安装：

• 传感器安装在柜内远离柜门的位置（距离柜门>30cm）
• 传感器探头外加一个小型塑料防风罩（百叶窗式），既不影响通风又能缓冲气流
• RJ45屏蔽层通过弹簧片与柜体金属连接，确保屏蔽连续

固件滤波：

// 变化率限制（Rate Limiting）
#define MAX_TEMP_RATE 0.5f  // 每秒最大变化 0.5℃
#define MAX_HUMI_RATE 1.0f  // 每秒最大变化 1.0%RH

float apply_rate_limit(float new_val, float last_val, float max_rate, float dt) {
    float max_change = max_rate * dt;
    if (new_val > last_val + max_change)
        return last_val + max_change;
    if (new_val < last_val - max_change)
        return last_val - max_change;
    return new_val;
}

效果：开门跳变被限制在0.3℃/0.8%RH以内，不再误触发告警。

六、坑5：长期运行后通信完全中断

现象

终端在现场运行3–6个月后，以太网通信完全中断，Link灯不亮。断电重启后恢复，但几周到几个月后又复发。

根因分析

返厂分析发现W5500的VDD引脚附近有轻微腐蚀痕迹。进一步排查：

• 柜内湿度长期在75–85%RH（工艺要求，但偏高）
• 传感器PCB表面有冷凝水痕迹（夜间温度降低时）
• W5500的SPI片选线（CS）长期处于浮空状态（固件bug：初始化时未配置内部上拉）

腐蚀机理：高湿环境下，CS引脚浮空，与相邻信号线形成原电池效应，缓慢腐蚀焊盘。同时湿气渗入W5500封装内部，导致PHY功能异常。

解法

硬件：

• PCB表面涂覆三防漆（丙烯酸类，厚度25–50μm），RJ45插座和调试接口开窗
• CS引脚增加10kΩ上拉电阻到3.3V（硬件上拉，不依赖MCU内部上拉）
• 传感器探头与PCB主体之间用硅胶线连接，PCB密封在小型塑料盒内，探头通过小孔伸出

固件：

// 看门狗 + 通信自恢复
void network_health_check(void) {
    static uint32_t last_success = 0;
    uint32_t now = HAL_GetTick();

    if (getSn_SR(0) == SOCK_CLOSED) {
        // socket异常关闭，重新初始化
        network_init();
        return;
    }

    if (now - last_success > 60000) {  // 60秒无成功发送
        // 硬件复位W5500
        HAL_GPIO_WritePin(W5500_RST_GPIO_Port, W5500_RST_Pin, GPIO_PIN_RESET);
        HAL_Delay(10);
        HAL_GPIO_WritePin(W5500_RST_GPIO_Port, W5500_RST_Pin, GPIO_PIN_SET);
        HAL_Delay(100);
        network_init();
        last_success = now;
    }
}

七、坑6：多台设备MAC地址冲突

现象

同一批次部署的20台终端，有3台无法同时接入网络，交换机端口反复up/down，抓包发现同一MAC地址从不同端口出现。

根因分析

MAC地址存储在MCU的Flash中，烧录程序时使用了同一份配置文件，未逐台分配。W5500本身没有内置MAC，MAC地址完全由MCU软件设置。

解法

烧录流程修正：

// MAC地址基于STM32唯一ID生成
void generate_mac(uint8_t *mac) {
    uint32_t uid[3];
    uid[0] = HAL_GetUIDw0();
    uid[1] = HAL_GetUIDw1();
    uid[2] = HAL_GetUIDw2();

    mac[0] = 0x00;
    mac[1] = 0x08;
    mac[2] = 0xDC;
    mac[3] = (uid[0] >> 16) & 0xFF;
    mac[4] = (uid[0] >> 8) & 0xFF;
    mac[5] = uid[0] & 0xFF;
}

生产流程：每台设备出厂前，通过串口烧录工具自动读取UID并写入MAC，同时打印标签贴在设备外壳。

八、调试工具清单

九、经验总结

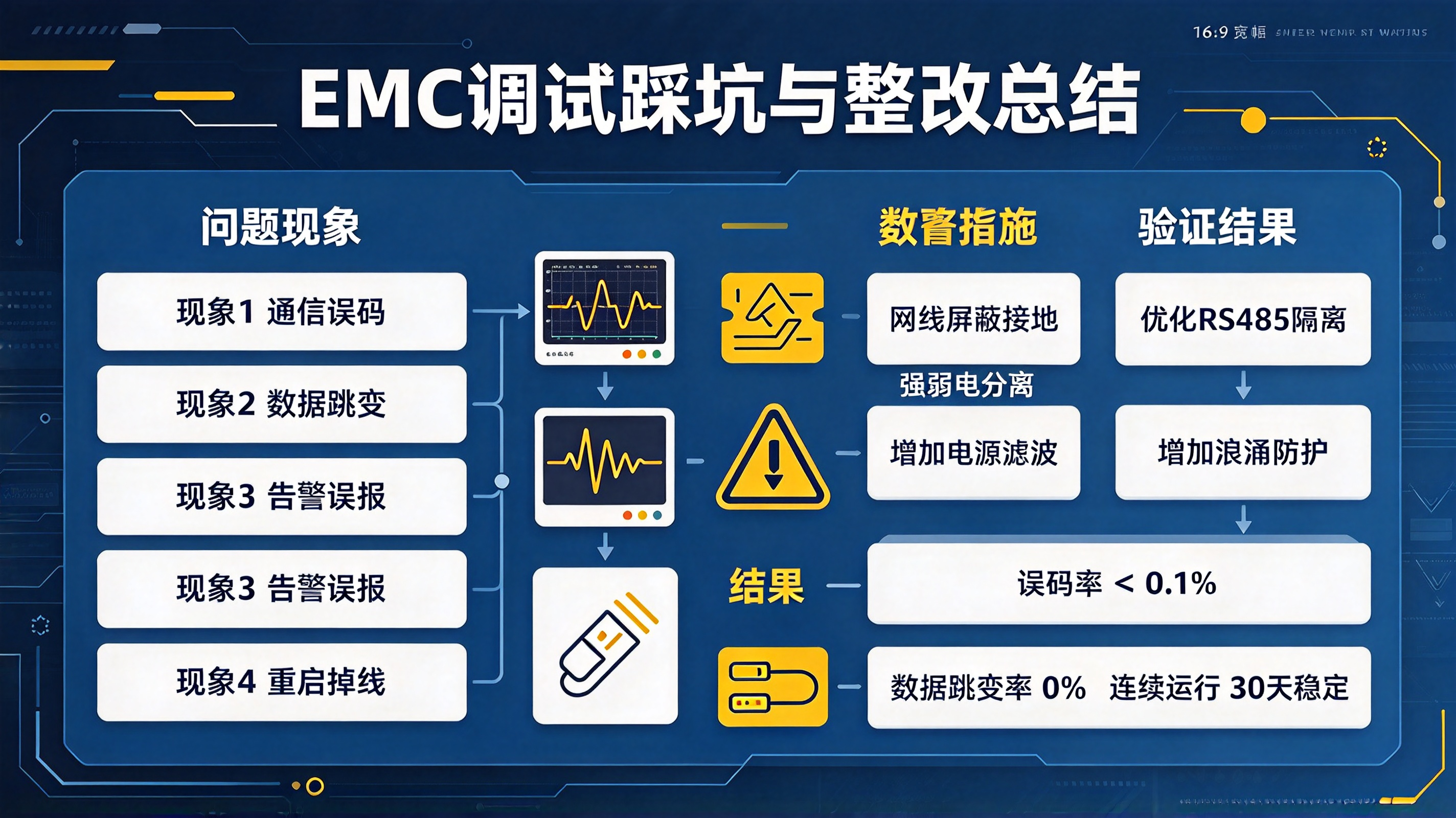

独立柜内的EMC问题，核心矛盾是：传感器工作在强电环境中，但自身是弱电设备。解决思路不是"让传感器变得更强"，而是"让干扰进不来、来了扛得住、扛不住能恢复"：

1. 隔离是第一道防线。电源隔离、信号隔离、地平面分割，三层隔离缺一不可。省掉任何一层，现场迟早出问题。
2. 滤波不是可选项。每个信号入口都要有适当的滤波，但滤波参数不能拍脑袋——共模扼流圈的差模阻抗、TVS的结电容、RC的时间常数，都需要计算和验证。
3. 固件是最后一道防线。硬件防不住的残余干扰，靠滤波算法和状态机兜底。中值滤波、变化率限制、自恢复机制，这些代码不复杂，但能解决80%的偶发异常。
4. 测试要覆盖全生命周期。上电、运行、开关门、接触器动作、长期高湿——每个场景都要测。实验室里跑一周没问题，不代表现场跑半年没问题。
5. 可制造性决定可靠性。MAC地址烧录、三防漆涂覆、接线端子选型、外壳密封——这些"非技术"环节往往是现场故障的主要来源。
