楼宇自控动环联动：SNMP告警+UDP上报以太网温湿度传感器双链路设计
楼宇自控 #动环联动 #SNMP #UDP #双链路 #以太网传感器 #温湿度 #BA系统 #告警推送 #BACnet
先说清楚一个基本事实：楼宇自控（BA）系统里，温湿度数据从来不是"采集到就行"这么简单。它要同时服务于两个完全不同的消费方——楼控 DDC/PLC 需要周期性地拿数据做逻辑联动（空调启停、新风阀开度），动环平台需要实时接收越限告警做应急处置（短信通知、声光报警、联动排风）。这两个需求对通信模式的要求截然不同：前者是拉模式（轮询），后者是推模式（事件驱动）。
如果只用单一链路，要么告警延迟高（轮询周期 30s，告警发现就晚了 30s），要么占用大量轮询资源（为了快就把周期缩到 5s，交换机和传感器都吃不消）。双链路设计的核心思路就是：SNMP 负责"我知道你要什么，我定时给你"，UDP 负责"我有事，我主动告诉你"。

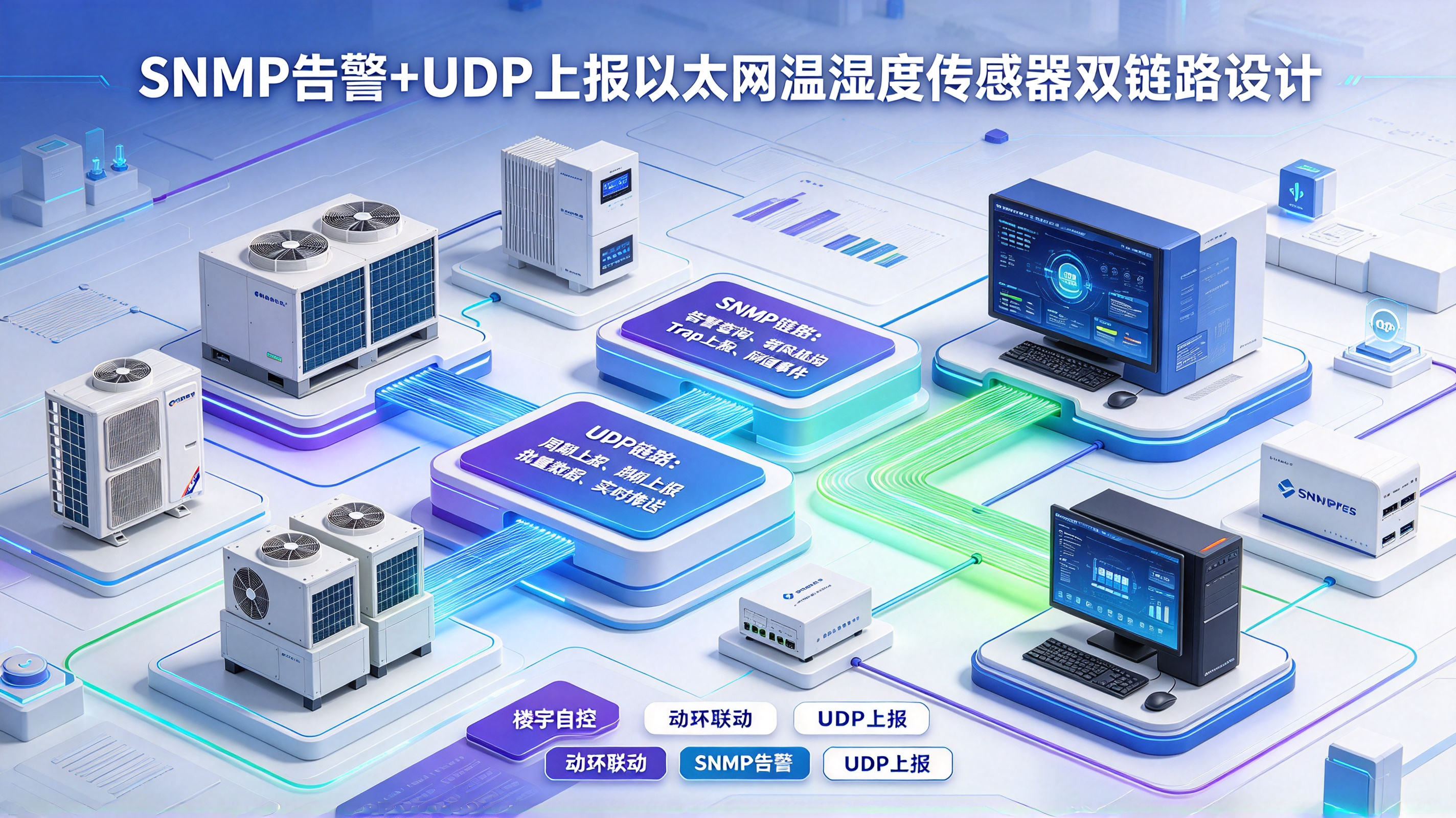

一、架构总览
┌─────────────────────────────────────────────────────────────────────┐
│ 楼宇自控中心 │
│ ┌──────────────────┐ ┌──────────────────┐ │
│ │ BA 系统（DDC） │ │ 动环监控平台 │ │
│ │ Niagara / │ │ Zabbix / │ │
│ │ Honeywell / │◄──── SNMP 轮询 ────│ 定制平台 │ │
│ │ Siemens │ (161端口) │ │ │
│ │ │──── UDP 接收 ────►│ UDP Server │ │
│ │ 采集周期 30s │ (8888端口) │ (8888端口) │ │
│ └──────────────────┘ └──────────────────┘ │
│ │ │ │
└───────────┼──────────────────────────────────────┼───────────────────┘
│ │
▼ ▼
┌──────────────────────────────────────────────────────────────────────┐
│ 传感器接入层（独立监测 VLAN） │
│ │
│ ┌─────────────────────────────────────────────────────────────┐ │
│ │ 以太网温湿度传感器（双栈固件） │ │
│ │ ┌─────────────────┐ ┌──────────────────────────────┐ │ │
│ │ │ SNMP Agent │ │ UDP 告警推送模块 │ │ │
│ │ │ (161端口) │ │ (目标IP:Port, 间隔可配) │ │ │
│ │ │ v1/v2c/v3 │ │ 阈值触发/心跳/状态变化 │ │ │
│ │ └─────────────────┘ └──────────────────────────────┘ │ │
│ │ │ │ │ │
│ │ └──────────┬───────────────┘ │ │
│ │ ▼ │ │
│ │ ┌─────────────────┐ │ │
│ │ │ 共享数据区 │ ← 温湿度采样值、状态字、配置 │ │
│ │ │ (互斥锁保护) │ │ │
│ │ └─────────────────┘ │ │
│ └─────────────────────────────────────────────────────────────────┘ │
│ │
│ 供电：PoE 802.3af/at，每端口预算 ×1.5 冗余 │
│ 布线：Cat6 S/FTP 屏蔽，独立桥架，与动力电缆隔离 ≥30cm │
│ 网络：接入交换机端口安全 MAC限1 + Storm Control + BPDU Guard │
└───────────────────────────────────────────────────────────────────────┘二、SNMP 链路设计
1. 为什么 BA 系统用 SNMP 而不是 Modbus TCP
维度 | SNMP | Modbus TCP |
|---|---|---|
BA 系统原生支持 | ✅ 几乎所有 BA 平台（Niagara、Honeywell、Siemens）都内置 SNMP 驱动 | ❌ 需要额外网关或自定义驱动 |
多设备批量管理 | ✅ 通过 SNMP Walk 自动发现 | ❌ 需要逐个配置 IP 和寄存器 |
标准 MIB 定义 | ✅ 有标准 MIB-II + 自定义私有 MIB | ❌ 寄存器映射每家不同 |
轮询开销 | 低（单次请求多 OID） | 中（每次读少量寄存器） |
实时性 | 取决于轮询周期 | 取决于轮询周期 |
适合场景 | 周期性数据采集、设备状态监控 | 高频采集、复杂寄存器操作 |
结论：BA 系统做常规数据采集和状态监控，SNMP 是最省事的方案。不需要写驱动、不需要配寄存器映射，BA 工程师用 MIB 文件导入就能用。
2. MIB 设计（私有 MIB 示例）
-- 企业私有 MIB 树
-- 1.3.6.1.4.1.<Enterprise-OID>.1.x
temperatureValue 1.3.6.1.4.1.xxx.1.1 INTEGER ×0.1 ℃
temperatureSetpoint 1.3.6.1.4.1.xxx.1.2 INTEGER ×0.1 ℃
temperatureAlarmHigh 1.3.6.1.4.1.xxx.1.3 INTEGER ×0.1 ℃
temperatureAlarmLow 1.3.6.1.4.1.xxx.1.4 INTEGER ×0.1 ℃
humidityValue 1.3.6.1.4.1.xxx.1.5 INTEGER ×0.1 %RH
humiditySetpoint 1.3.6.1.4.1.xxx.1.6 INTEGER ×0.1 %RH
humidityAlarmHigh 1.3.6.1.4.1.xxx.1.7 INTEGER ×0.1 %RH
humidityAlarmLow 1.3.6.1.4.1.xxx.1.8 INTEGER ×0.1 %RH
deviceStatus 1.3.6.1.4.1.xxx.1.9 INTEGER 1=正常 2=告警 3=离线
powerStatus 1.3.6.1.4.1.xxx.1.10 INTEGER 1=PoE 2=DC 3=断电
uptime 1.3.6.1.4.1.xxx.1.11 Timeticks
firmwareVersion 1.3.6.1.4.1.xxx.1.12 OCTET STRING3. BA 系统 SNMP 轮询配置
Niagara AX / N4 配置示例：
1. 导入私有 MIB 文件（.mib 或编译为 .module）
2. 创建 SNMP 设备，填写：
- IP 地址：传感器 IP
- 端口：161
- 社区名（v1/v2c）：public（建议改为自定义）
- 版本：v2c（或 v3 加密）
- 超时：2s
- 重试：2 次
3. 添加数据点：
- temperatureValue → 模拟输入点（AI），缩放 ×0.1
- humidityValue → 模拟输入点（AI），缩放 ×0.1
- deviceStatus → 二进制输入点（BI）
4. 轮询周期：30s（常规）/ 10s（关键机房）
Honeywell EBI / Siemens Desigo 配置类似，均支持 SNMP 驱动4. SNMP Trap（主动告警）
除了 BA 系统轮询，传感器还可以配置 SNMP Trap，在越限事件发生时主动向网管平台发送 Trap 报文：
Trap 配置：
- Trap 目标 IP：动环平台 IP
- Trap 端口：162
- 社区名：trap-community
- 版本：v2c（或 v3）
- 触发条件：温度 > 设定值 / 温度 < 设定值 / 离线 / 上电
Trap OID 示例：
1.3.6.1.4.1.xxx.2.1 temperatureAlarm (INTEGER: 1=High 2=Low 3=Cleared)
1.3.6.1.4.1.xxx.2.2 humidityAlarm (INTEGER: 1=High 2=Low 3=Cleared)
1.3.6.1.4.1.xxx.2.3 deviceRestart (Timeticks: 重启时间)三、UDP 告警链路设计
1. 为什么需要独立的 UDP 推送
SNMP 轮询的周期决定了告警发现延迟的下限。如果 BA 系统 30s 轮询一次，那么一个温度越限事件最多要 30s 才能被发现。对于以下场景，这个延迟不可接受：
- 精密机房温度快速上升（空调故障，每分钟升温 2–3℃）
- 档案库房湿度突降（除湿机故障，可能导致纸张脆化）
- 配电间温度异常（可能预示电气故障）
UDP 推送的优势：
维度 | UDP 推送 | SNMP 轮询 |
|---|---|---|
延迟 | 毫秒级（事件触发即发） | 秒级（取决于轮询周期） |
网络开销 | 极低（仅事件发生时发送） | 持续占用（周期性请求+响应） |
服务器负载 | 极低（无状态接收） | 中（需维护轮询任务） |
可靠性 | 不可靠（丢包不重传） | 可靠（TCP 或 UDP 重试） |
适合场景 | 实时告警、事件通知 | 周期性数据采集 |
设计原则：UDP 只负责"通知有事件发生"，不负责传输完整的历史数据。收到 UDP 告警后，动环平台再通过 SNMP 或 Modbus TCP 去读取详细信息。
2. UDP 报文格式设计
┌──────────────────────────────────────────────────────────────┐
│ UDP 告警报文（32 字节） │
├────────┬────────┬────────┬────────┬────────┬────────┬────────┤
│ 帧头 │ 设备ID │ 时间戳 │ 序列号 │ 温度 │ 湿度 │ 状态字 │
│ 2B │ 4B │ 4B │ 2B │ 2B │ 2B │ 2B │
│ AA 55 │ 000064 │ 66789A │ 000A │ 0938 │ 022A │ 0001 │
├────────┼────────┼────────┼────────┼────────┼────────┼────────┤
│ 电源电压 │ 保留 │ CRC16 │
│ 2B │ 4B │ 2B │
│ 12D6 │ 0000 │ 3F8E │
└────────┴────────┴────────┘
状态字位定义：
bit0: 高温告警（1=触发）
bit1: 低温告警
bit2: 高湿告警
bit3: 低湿告警
bit4: 传感器离线
bit5: PoE 断电
bit6: 通信异常
bit7: 保留3. 推送策略
触发条件（满足任一即推送）：
1. 温度 ≥ 高温阈值（如 28℃）
2. 温度 ≤ 低温阈值（如 18℃）
3. 湿度 ≥ 高湿阈值（如 65%RH）
4. 湿度 ≤ 低湿阈值（如 35%RH）
5. 传感器状态变化（上电、离线恢复）
6. 心跳（每 60s 一次，用于检测链路存活）
防抖机制：
→ 连续 3 次采样均越限才触发（避免瞬时干扰）
→ 告警恢复需连续 3 次采样回到正常范围
→ 同一告警事件最小间隔 30s（防止风暴）
目标配置：
→ 目标 IP：动环平台 IP（支持多目标，最多 3 个）
→ 目标端口：8888（可配置）
→ 发送次数：3 次（间隔 1s，提高到达率）

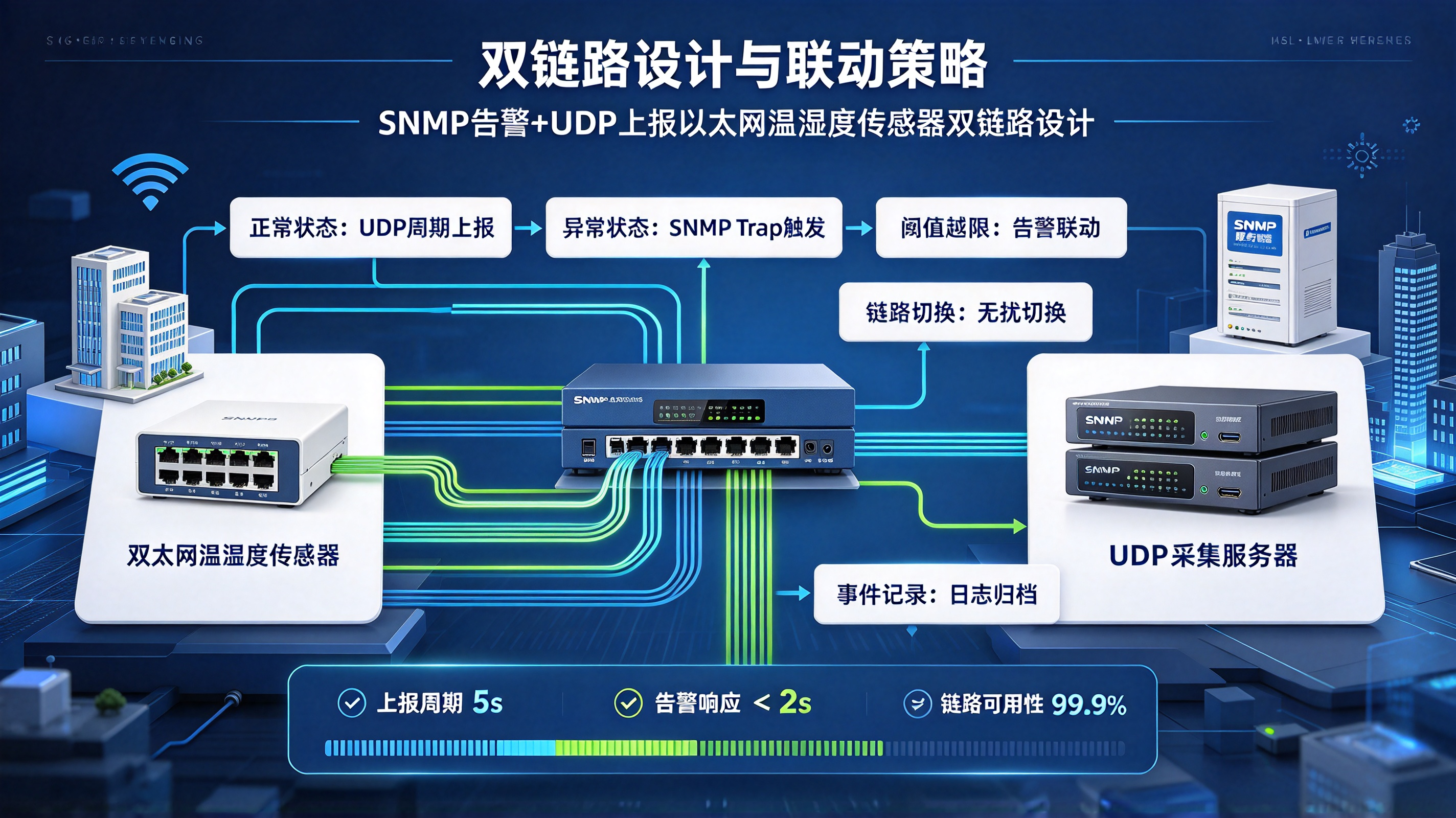

→ 超时：不等待响应（UDP 无连接）四、双链路协同机制
1. 数据流分离
┌─────────────────────┐
│ 共享数据区 │
│ temp = 25.6℃ │
│ hum = 52.3%RH │
│ status = 0x00 │
└──────────┬──────────┘
│
┌────────────────┼────────────────┐
▼ ▼ ▼
┌─────────────┐ ┌──────────────┐ ┌──────────────┐
│ SNMP Agent │ │ UDP 推送模块 │ │ Modbus TCP │
│ 响应轮询 │ │ 事件触发 │ │ （可选） │
│ 161端口 │ │ 8888端口 │ │ 502端口 │
└─────────────┘ └──────────────┘ └──────────────┘
│ │ │
▼ ▼ ▼
┌─────────────┐ ┌──────────────┐ └──────────────┘
│ BA 系统 │ │ 动环平台 │
│ 30s 轮询 │ │ 实时接收 │
│ 拿趋势数据 │ │ 拿告警事件 │
└─────────────┘ └──────────────┘2. 互斥与优先级
共享数据区访问规则：
→ 采样任务（最高优先级）：每 2s 更新一次共享数据区
→ SNMP 响应：读共享数据区，加互斥锁，读完后释放
→ UDP 推送：读共享数据区 + 判断阈值，不阻塞其他任务
→ Modbus TCP（如启用）：读共享数据区，加互斥锁
任务优先级（FreeRTOS）：
tcpip_thread > SNMP > UDP推送 > Modbus TCP（如并存）
注意：如果 SNMP 和 Modbus TCP 同时启用，共享数据区的互斥锁必须保证
读取的原子性，避免 SNMP 读到一半的数据。3. 资源分配
LwIP 参数调优（SNMP + UDP 双栈）：
MEMP_NUM_TCP_PCB: 5 → 8-12（SNMP 用 UDP，但 Modbus TCP 可能并存）
MEMP_NUM_UDP_PCB: 4 → 8（SNMP + UDP 推送各占）
MEM_SIZE: 16KB → 32-48KB
MEMP_NUM_PBUF: 16 → 32
UDP 发送缓冲区: 每 socket 2KB
CPU 占用估算（以 120MHz Cortex-M4 为例）：
SNMP 响应: ~2ms/次（30s 周期，几乎可忽略）
UDP 推送: ~1ms/次（事件触发，频率低）
采样: ~5ms/次（2s 周期）
总计: <1% CPU 占用五、动环平台接收端设计
1. UDP Server（Python 示例）
import socket
import struct
import time
from datetime import datetime
class SensorUDPReceiver:
def __init__(self, host="0.0.0.0", port=8888):
self.sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
self.sock.bind((host, port))
self.sock.settimeout(1.0)
print(f"UDP Server listening on {host}:{port}")
def parse_packet(self, data, addr):
if len(data) < 24:
return None
# 帧头校验
header = struct.unpack_from("<H", data, 0)[0]
if header != 0x55AA:
return None
fields = struct.unpack_from("<IHHhhH", data, 0)
# fields: header, device_id, timestamp, seq, temp_raw, hum_raw, status
_, device_id, ts, seq, temp_raw, hum_raw, status = fields
return {
"device_id": device_id,
"timestamp": ts,
"sequence": seq,
"temperature": temp_raw * 0.1,
"humidity": hum_raw * 0.1,
"status": status,
"source_ip": addr[0],
"recv_time": datetime.now().isoformat()
}
def run(self):
while True:
try:
data, addr = self.sock.recvfrom(1024)
pkt = self.parse_packet(data, addr)
if pkt:
self.handle_alarm(pkt)
except socket.timeout:
pass
def handle_alarm(self, pkt):
status = pkt["status"]
alarms = []
if status & 0x01:
alarms.append(f"高温告警: {pkt['temperature']}℃")
if status & 0x02:
alarms.append(f"低温告警: {pkt['temperature']}℃")
if status & 0x04:
alarms.append(f"高湿告警: {pkt['humidity']}%RH")
if status & 0x08:
alarms.append(f"低湿告警: {pkt['humidity']}%RH")
if status & 0x10:
alarms.append("传感器离线")
if alarms:
print(f"[{pkt['recv_time']}] 设备 {pkt['device_id']} "
f"({pkt['source_ip']}): {'; '.join(alarms)}")
# 这里可以触发短信、邮件、声光报警等
if __name__ == "__main__":
receiver = SensorUDPReceiver(port=8888)
receiver.run()2. SNMP 数据采集（Python 示例）
from pysnmp.hlapi import *
def snmp_get(ip, oid, community="public", port=161):
iterator = getCmd(
SnmpEngine(),
CommunityData(community),
UdpTransportTarget((ip, port), timeout=2, retries=2),
ContextData(),
ObjectType(ObjectIdentity(oid))
)
errorIndication, errorStatus, errorIndex, varBinds = next(iterator)
if errorIndication:
return None
for varBind in varBinds:
return varBind[1].prettyPrint()
# 读取温度
temp_raw = snmp_get("192.168.100.50", "1.3.6.1.4.1.xxx.1.1.0")
temp = int(temp_raw) * 0.1 if temp_raw else None
# 读取湿度
hum_raw = snmp_get("192.168.100.50", "1.3.6.1.4.1.xxx.1.5.0")
hum = int(hum_raw) * 0.1 if hum_raw else None
print(f"温度: {temp}℃, 湿度: {hum}%RH")六、BA 系统联动逻辑
1. Niagara 联动示例
Niagara 中的联动逻辑（温湿度 → 空调控制）：
条件1：温度 > 26℃ 且持续 5min
→ 动作：启动备用空调 / 增大新风阀开度 / 发送告警
条件2：温度 < 20℃ 且持续 5min
→ 动作：关闭新风阀 / 启动加热 / 发送告警
条件3：湿度 > 65%RH 且持续 10min
→ 动作：启动除湿机 / 增大排风量 / 发送告警
条件4：湿度 < 35%RH 且持续 10min
→ 动作：启动加湿器 / 发送告警
条件5：deviceStatus != 1（设备异常）
→ 动作：发送维护工单 / 声光报警
实现方式：
→ 在 Niagara 中创建 Control Program（AX/JavaScript 或 PX 图形编程）
→ 输入点：SNMP 数据点（temperatureValue, humidityValue, deviceStatus）
→ 输出点：BACnet 或 Modbus 输出到 DDC
→ 定时器：使用 Timer 对象实现"持续 N 分钟"逻辑
→ 带回差：避免临界值频繁切换（如 26℃ 启动，25.5℃ 停止）2. 带回差的温度控制逻辑
┌────────────────────────────────────────────────────┐
│ 温度控制状态机（带回差） │
│ │
│ 当前状态：空调关闭 │
│ ├── 温度 ≥ 26.0℃ → 启动空调（进入"制冷中"） │
│ └── 温度 < 26.0℃ → 保持关闭 │
│ │
│ 当前状态：空调开启（制冷中） │
│ ├── 温度 ≤ 25.0℃ → 关闭空调（进入"关闭"） │
│ └── 温度 > 25.0℃ → 保持开启 │
│ │
│ 回差 = 1.0℃（26.0 - 25.0） │
│ 目的：避免温度在阈值附近波动时空调频繁启停 │
│ │
│ 湿度同理：启动 65%，停止 63%（回差 2%RH） │
└────────────────────────────────────────────────────┘七、网络与安全设计
1. VLAN 隔离
VLAN 规划：
VLAN 10: 办公网
VLAN 20: BA 系统（DDC、Niagara 服务器）
VLAN 30: 动环平台
VLAN 100: 传感器接入（独立监测 VLAN）
路由策略：
VLAN 20 → VLAN 100: 允许 SNMP (161), Modbus TCP (502)
VLAN 30 → VLAN 100: 允许 UDP (8888), SNMP Trap (162)
VLAN 100 → 其他: 默认拒绝（传感器不主动访问其他网络）
交换机配置要点：
→ 传感器端口：Access VLAN 100
→ 端口安全：MAC 地址限制 1 个
→ BPDU Guard: 启用（防止环路）
→ Storm Control: 广播/组播抑制 10%
→ PoE 优先级: Critical（确保传感器不断电）2. SNMP 安全
v1/v2c 安全建议：
→ 修改默认 community（public/private → 自定义复杂字符串）
→ 使用 SNMP View 限制可读 OID 范围
→ 使用 ACL 限制可访问的源 IP
v3 安全（推荐用于新建项目）：
→ 认证：SHA-256
→ 加密：AES-256
→ 用户：创建独立监控用户，只读权限
→ 引擎 ID：配置唯一引擎 ID八、调试与排障
1. SNMP 调试四步法
步骤1：确认 SNMP 已启用
→ 登录传感器 Web 界面，确认 SNMP Agent 状态为"启用"
→ 确认端口 161，社区名/用户配置正确
→ 常见坑：SNMP 默认关闭，藏在"高级设置"第 3 页
步骤2：命令行测试
snmpwalk -v2c -c public 192.168.100.50 1.3.6.1.4.1.xxx.1
→ 能看到温度和湿度数据 = SNMP 正常
步骤3：找对 OID
→ 用 snmpwalk 列出所有 OID，确认私有 MIB 的 OID 路径
→ 对比 MIB 文件中的定义
步骤4：验证数据
→ 对比 Web 界面显示值和 SNMP 读取值
→ 确认缩放因子正确（×0.1 还是 ×0.01）
→ 常见坑：温度显示 224 而非 22.4，缩放因子不对2. UDP 调试
步骤1：确认 UDP 推送已启用
→ Web 界面确认 UDP 推送目标 IP、端口、阈值配置正确
步骤2：服务器端抓包
tcpdump -i eth0 udp port 8888
→ 能看到 UDP 包 = 传感器在推送
步骤3：验证报文内容
Wireshark 过滤：udp.port == 8888
→ 展开 UDP 载荷，对照报文格式逐字节解析
步骤4：检查防火墙
→ 服务器防火墙放行 UDP 8888 端口
→ 交换机 ACL 允许传感器到服务器的 UDP 流量3. 双链路不一致排查
现象：SNMP 读到的温度和 UDP 推送的温度不一致
→ 可能原因1：SNMP 和 UDP 读取的不是同一时刻的采样值
（共享数据区更新间隔 vs 推送时机）
→ 可能原因2：缩放因子配置不同
→ 可能原因3：SNMP 缓存了旧值（Agent 内部缓存未刷新）
排查方法：
→ 同时抓 SNMP 响应和 UDP 报文，对比时间戳
→ 确认两者读取的寄存器/OID 是同一个物理量
→ 检查传感器固件是否有已知 bug九、验收标准
项目 | 标准 | 测试方法 |
|---|---|---|
SNMP 可读性 | 100% OID 可读，响应 <200ms | snmpwalk 全量读取 |
SNMP 精度 | 与 Web 界面偏差 ≤0.5℃/≤3%RH | 同时读取对比 |
UDP 推送延迟 | 越限事件 <5s 到达服务器 | 人为制造越限，记录时间差 |
UDP 到达率 | 丢包率 <0.1%（局域网内） | 连续发送 10000 包统计 |
双链路一致性 | SNMP 和 UDP 读同一物理量偏差 <0.5℃ | 同时采集对比 |
联动响应 | BA 系统从越限到执行动作 <60s | 模拟越限，记录完整链路时间 |
在线率 | ≥99.9%（7×24h） | 持续监控 |
并发能力 | 同时响应 8 个 SNMP Get + UDP 推送 | 压力测试 |
十、一句话总结
楼宇自控动环联动的双链路设计，本质是用 SNMP 喂 BA 系统的"胃"，用 UDP 敲动环平台的"门"。 SNMP 解决"BA 工程师不想写驱动"的问题，UDP 解决"告警不能等 30s"的问题。 两条链路共享同一份数据，但走完全不同的通信路径——一个拉一个推，一个管趋势一个管事件。 设计好了，BA 系统和动环平台各取所需；设计不好，两条链路互相干扰，反而把简单问题搞复杂。 关键就三点：共享数据区加锁、UDP 推送防抖、SNMP 和 UDP 的 OID/报文格式文档化，让 BA 工程师和动环工程师都能"对表"。
关键词：楼宇自控、动环联动、SNMP、UDP、双链路、以太网温湿度传感器、BA系统、Niagara、告警推送、MIB设计、回差控制、VLAN隔离、PoE供电、FreeRTOS、LwIP、Modbus TCP
标签：#楼宇自控 #动环联动 #SNMP #UDP #双链路 #以太网传感器 #温湿度 #BA系统 #Niagara #告警推送 #BACnet #MIB #回差控制 #VLAN #PoE #FreeRTOS #LwIP #ModbusTCP #动环监控 #智能建筑
