WELSIM调用有限元求解器CalculiX

CalculiX是一款经典开源通用有限元求解器，基于GPL协议，支持线性/非线性静力、动力学、热、接触等分析，原生兼容Abaqus INP输入文件格式，在高校科研、中小企业仿真中使用广泛。

WELSIM作为一款通用CAE前后处理软件，内置对CalculiX的前处理支持：既可以一键导出CalculiX的INP输入脚本离线计算，也可以在WELSIM图形界面内直接调用ccx求解器完成计算，打通「CAD导入→网格→材料→边界→求解」的流程。

本文介绍Windows操作系统下，两个软件联合求解有限元模型的步骤。

软件准备

下载并安装最新版本的WELSIM，文本使用2026R3开发版作为示例。

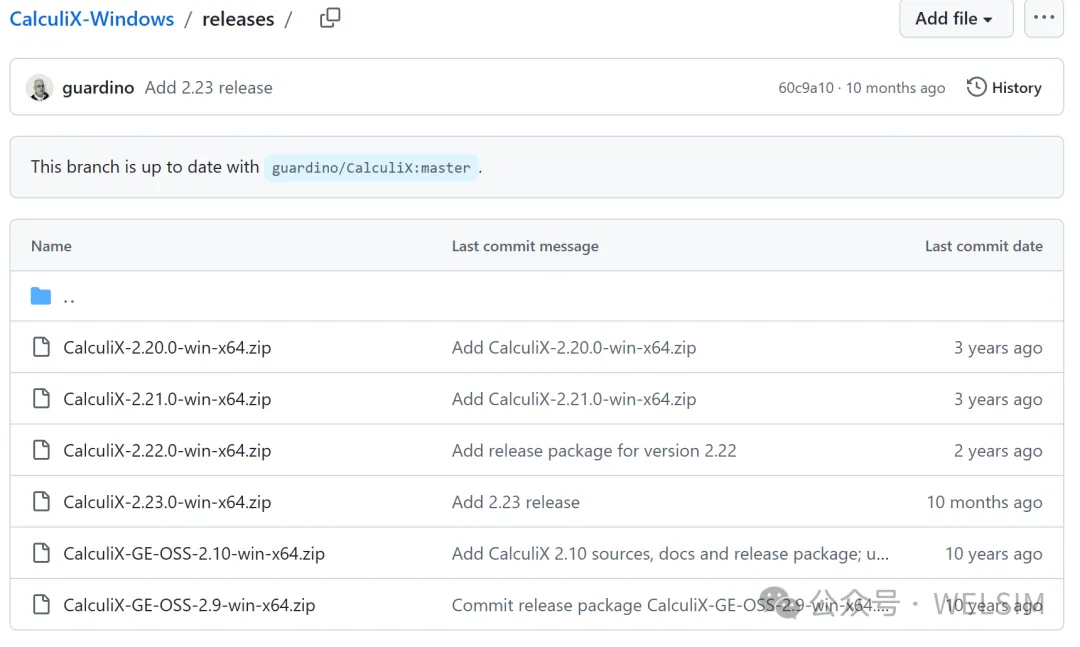

CalculiX求解器可以从官网www.calculix.de或者GitHub下载预编译包，解压缩后在bin文件夹下会看到ccx.exe（串行）、ccx_MT.exe（多线程并行版本）的求解器可执行文件。用户无需对CalculiX解压缩后的文件做任何修改。需要注意的是，不要将CalculiX文件夹放置在系统盘如C盘，同时文件夹的绝对路径不宜过长。

配置路径

首次联合WELSIM调用CalculiX求解器时，需要简单配置一下CalculiX的路径。步骤如下：

1. 打开WELSIM软件，点击菜单或者工具栏的Preferences（首选项）。


2. 在左侧列表找到 `Solvers`（求解器）选项卡。

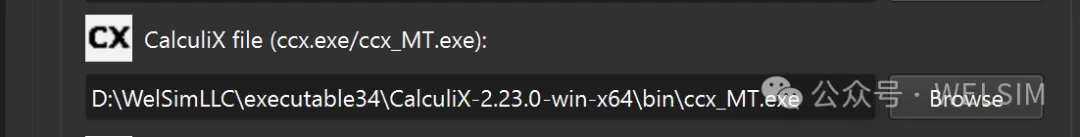

3. 在右侧找到CalculiX file一栏，点击Browse，选中解压好的ccx_MT.exe，或者ccx.exe。Windows下示例路径可以是：D:\WelSimLLC\executable34\CalculiX-2.23.0-win-x64\bin\ccx_MT.exe。


4. 点击OK，保存配置。

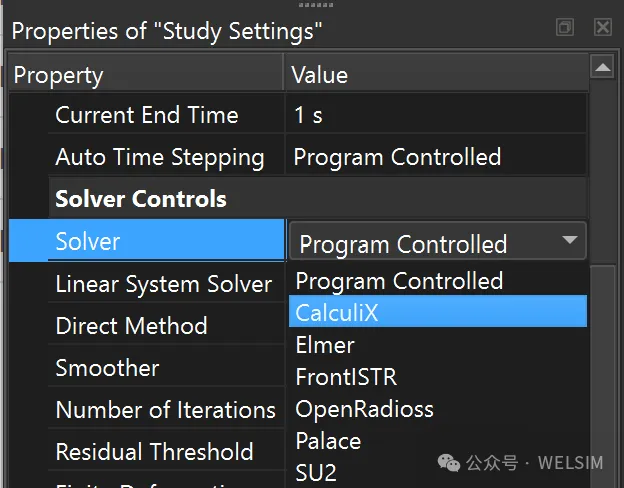

5. 具体有限元分析时，在项目结构树窗口中，将Study Settings节点的求解器（Solver）属性设为CalculiX即可。


设置完成，可以直接调用CalculiX求解器。

总结

本文描述了如何在Windows操作系统下配置WELSIM与CalculiX联合求解有限元模型，Linux环境下的设置与操作基本一致。WELSIM安装包不自带CalculiX求解器，需要用户自行下载CalculiX二进制程序并配置路径，这是本文核心内容。

WELSIM还未支持CalculiX结果文件的后处理功能，将会在以后的版本中，支持读取并显示CalculiX的结果文件。

WelSim与作者不隶属于CalculiX, Abaqus。和CalculiX, Abaqus开发团队与机构没有直接关系。这里引用开源软件的名称仅用作技术博客文章与软件使用的参考。
