SD NAND自带FAT32文件系统：替代Nor Flash的软件变化

Nor Flash在软件上几乎是透明的，地址一映射，读写擦按手册发命令，挂不挂文件系统都能跑。换成SD NAND，中间隔着控制器和FTL，出厂还能直接带FAT32。软件上要改什么、能省什么，这篇逐项说。

一、从裸地址读写变成文件接口

用Nor时，存一个参数往往就是往固定地址写，升级时还得自己安排哪段放代码、哪段放数据。擦除以扇区为单位，写之前要先把不想丢的内容搬走。SD NAND上更自然的做法是挂FAT32，用f_open、f_write、f_read这套文件接口，数据落在哪个物理块、块什么时候擦，由器件内部的FTL处理，主控看到的是一串连续的逻辑扇区。

刚迁移的工程师会不适应：写一个字节日志也要走文件打开关闭，感觉绕。但数据量上来之后，按文件组织日志、按日期分文件、随时拷到电脑分析，这些在Nor裸地址上都得自己造轮子。

主机和FTL之间以512字节扇区为单位对话，文件系统把簇映射到扇区链，FTL再把扇区映射到NAND物理页。三层翻译听着绕，但每一层都是标准件，主控只跟最上层的文件接口打交道。

迁移工作有几件具体事。原来按地址把结构体强转读写的代码要改成文件读写，注意结构体字节对齐，直接把内存映像写进文件，换平台或换编译器后可能错位。固件升级从固定分区搬移改成整文件写入，升级文件先放临时文件名、校验通过再替换，写一半断电也不会把旧固件弄坏。

Nor上写前必须先擦除的麻烦迁过来也消失了，覆盖写直接发写命令，擦除由FTL在后台完成。但也别把随机小写当家常便饭，频繁改动FAT表的文件同样推高写放大，这正是簇大小要调的原因。

二、主控省下的固件工作量

这是替代方案里分量很重的一笔软件账。挂raw NAND或自己管NAND的设计，主控要写ECC纠错、坏块表、磨损均衡、垃圾回收，换一代颗粒还得重新调。MK米客方德的MKDV1GCL-ABF把这些全部收进控制器：内部ECC采用BCH纠错，配合坏块管理、磨损均衡和掉电保护，主控不用维护这部分代码；它原生遵循SD协会定义的SD2.0协议，主机侧直接用成熟的标准SD/SDIO驱动，器件出厂还可预烧FAT32，产线贴片即用、f_mount直接挂载，省掉逐颗格式化的工位，相关底层算法已登记6项计算机软件著作权。

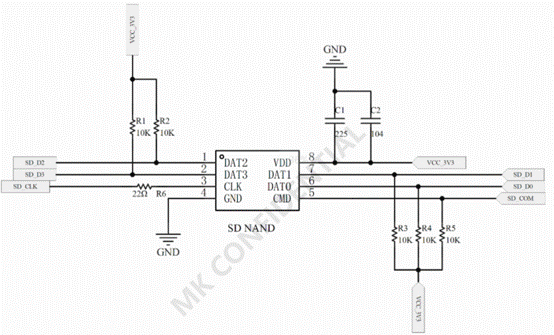

SD NAND 参考设计

三、簇大小按文件粒度选

FAT32里簇是分配空间的最小单位，哪怕1字节的文件也占一整簇。FAT32配16GB容量，常见默认簇是16KB或32KB。簇选大了浪费空间，选小了写入慢、写放大高，要按业务数据的文件大小定。

米客方德FAE实测过一组数据：U1/C10卡、STM32F407主控、连续写1000个15KB文件，4KB簇下单文件10ms、吞吐1.5MB/s；32KB簇下5ms、3.0MB/s；64KB簇下4.8ms、3.1MB/s，超过32KB之后收益很小。写放大也跟着变：32KB簇下每写1GB有效数据，NAND实际写入约1.05GB；4KB簇下约1.6GB。大量小于64KB的小文件场景，32KB是甜点；大文件顺序写再考虑64KB或128KB。

文件系统选型还有个边界：FAT32单文件不能超过4GB，卷容量也有上限，单文件更大就该换exFAT。SD NAND容量普遍在Gb级，8Gb折合1GB，FAT32完全够用，犯不上为了新鲜多移植一套文件系统。

四、挂载速度：FSInfo与全盘扫描

Nor不挂文件系统，上电就能读；FAT32挂载要读元数据，正常情况下很快。FAT32有FSInfo扇区记录总簇数和可用簇数，挂载只校验DBR加FSInfo，发现不一致才全盘扫描，这一步能跳过约90%的扫描耗时。

异常断电后的全盘扫描代价要心里有数。8GB容量、32KB簇大约24万个簇，按每簇10ms延时算，扫一遍约2400秒；每簇1ms也要约240秒。设备开机有时间约束的话，挂载逻辑要做容错和超时处理，不能让扫描卡住整机启动。

挂载还有个工程细节：f_mount要判返回值，空白卡先f_mkfs再建目录，不能假定每张卡一定带文件系统。SD NAND出厂可以预烧FAT32，贴片即挂载，但代码里的异常分支仍要写全。

日志追加写入，用f_lseek定位到末尾或记住上次偏移，别每次挂载都从头扫文件找结尾。文件多了目录项遍历本身就是开销，按日期分目录是项目里常见的做法。

五、掉电时刻的软件动作

FATFS默认带缓冲，关键数据写完只调f_close不够稳。实际项目里，掉电不可靠的场景会在f_close之后再调一次f_sync，强制把FAT表和数据扇区刷到卡上，把文件系统损坏的概率压下去。

这也跟器件侧呼应。SD NAND MKDV1GCL-ABF的控制器对映射表和关键元数据做掉电保护，重新上电后固件自行重建现场，主控不用处理半截写入的物理块。软件负责及时刷缓存，硬件负责断电瞬间兜底，两边各管一段。条件允许的话，写完再回读关键字节比对一次，等于多一道校验。簇参数在f_mkfs时一次性定好、运行中没法改，所以设备定型前要按真实业务数据实测一轮再定档。

主控丢掉ECC、坏块管理、磨损均衡这堆底层固件，换来SD初始化、文件系统和簇参数调优的工作，而MKDV1GCL-ABF遵循标准SD协议、可预烧FAT32，把这部分迁移工作量也明显压小。FAT32按文件粒度选簇、用FSInfo快速挂载、关键写入后f_sync，这几件事做对，迁
