电厂变电站机房：UDP上报+SNMP轮询，以太网温湿度采集系统架构设计

关键词：电厂变电站、机房温湿度采集、UDP上报、SNMP轮询、双协议采集、系统架构、网关设计、数据融合、高可用标签：#物联网 #TCP/IP #UDP #SNMP #POE供电 #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、电厂变电站机房场景特征

电厂变电站机房（升压站继电器室、保护小室、通信机房、直流系统室）与传统数据中心和工业厂房相比，有其独特的环境与运行约束：

维度	特征	对采集系统的影响
电磁环境	隔离开关操作产生强瞬态电磁脉冲（可达数十kV/m）	传感器需金属屏蔽外壳，网线需屏蔽
分布形态	多个小室分散布置，间距 50~300m	网络需分层汇聚，不能简单扁平化
供电	操作直流系统（DC 110V/220V）+ UPS	POE交换机需双电源输入
运维	无人值守，定期巡检	数据必须远程可访问，告警实时推送
通信网络	综合数据网（生产控制大区/管理信息大区）	采集系统需适配电力安防分区
环境	无精密空调，仅有工业空调或通风	温湿度波动大，夏季可能超温
设备寿命	要求 10~15 年不更换	硬件选型需工业级，固件需长期可维护

核心需求：连续、可靠、标准化的温湿度数据采集，既能满足实时监控（告警联动），又能对接电力综合监控系统（SCADA/动环平台）。

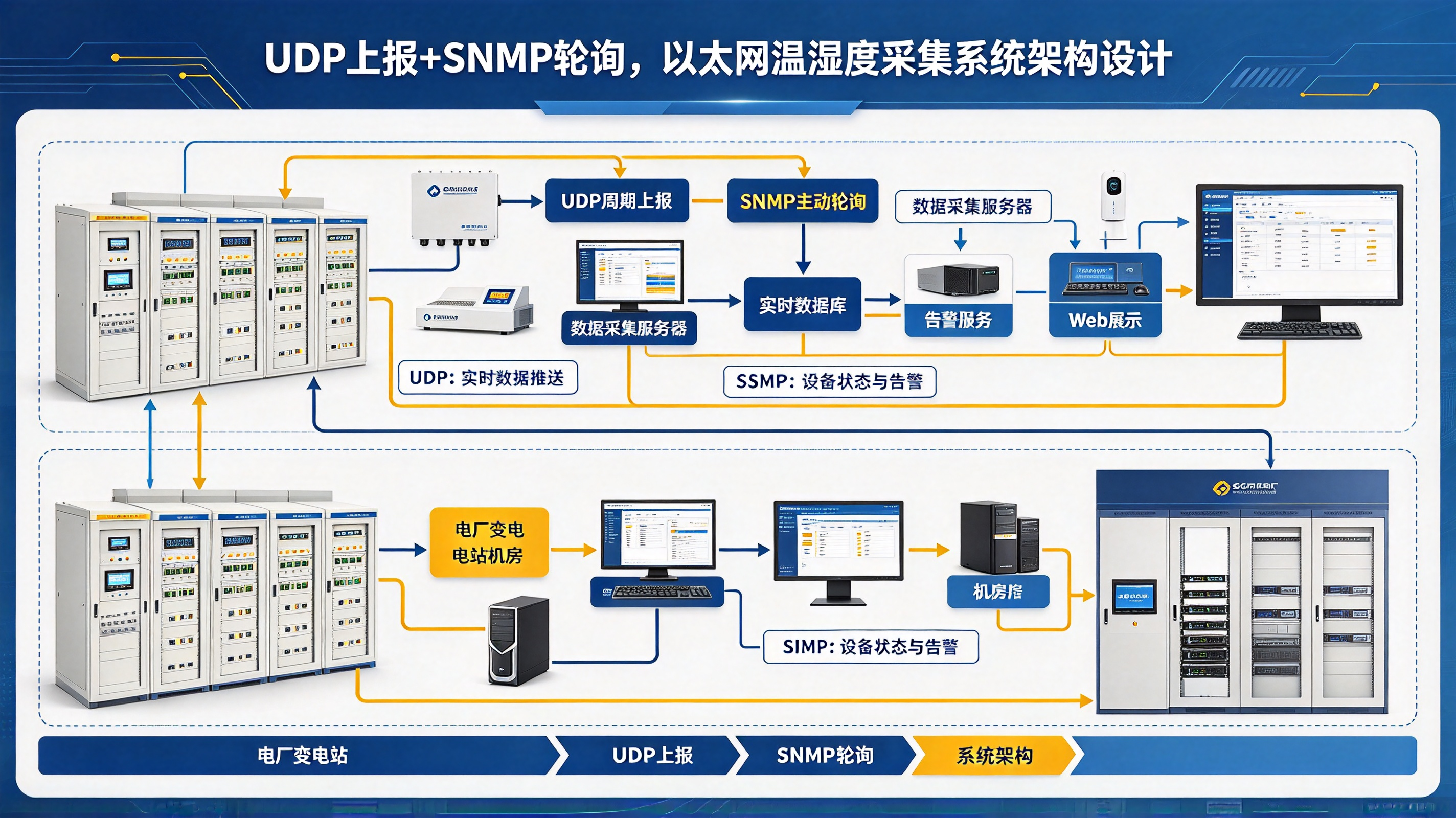

二、整体架构设计

2.1 架构总览

┌─────────────────────────────────────────────────────────────────────┐
│                        管理信息大区（或独立动环网）                   │
├─────────────────────────────────────────────────────────────────────┤
│                                                                     │
│  ┌──────────────────────────────────────────────────────────────┐  │
│  │              采集网关服务器（双机热备）                        │  │
│  │  ┌─────────────────┐  ┌─────────────────┐  ┌──────────────┐ │  │
│  │  │  UDP接收服务     │  │  SNMP轮询引擎   │  │  数据融合引擎 │ │  │
│  │  │  (端口9000)     │  │  (每30s)        │  │  (链路选择)   │ │  │
│  │  └────────┬────────┘  └────────┬────────┘  └──────┬───────┘ │  │
│  │           │                     │                   │         │  │
│  │  ┌────────▼─────────────────────▼───────────────────▼───────┐│  │
│  │  │              统一数据缓存 (Redis/共享内存)                 ││  │
│  │  └───────────────────────────────┬───────────────────────────┘│  │
│  │                                  │                            │  │
│  │  ┌───────────────────────────────▼───────────────────────────┐│  │
│  │  │              北向接口层                                    ││  │
│  │  │  - Modbus TCP (对接SCADA)                                 ││  │
│  │  │  - IEC 60870-5-104 (电力规约，可选)                       ││  │
│  │  │  - MQTT (对接云平台/动环平台)                             ││  │
│  │  │  - REST API (本地调试/Web展示)                             ││  │
│  │  └───────────────────────────────────────────────────────────┘│  │
│  └────────────────────────────────────────────────────────────────┘  │
│                              │                                      │
│              ┌───────────────┼───────────────┐                      │
│              │               │               │                      │
│     ┌────────▼───────┐ ┌─────▼───────┐ ┌────▼──────────┐          │
│     │ 继电器室A      │ │ 继电器室B    │ │ 通信机房       │          │
│     │ 接入交换机     │ │ 接入交换机   │ │ 接入交换机     │          │
│     │ (工业级,POE)  │ │ (工业级,POE) │ │ (工业级,POE)  │          │
│     └───────┬───────┘ └──────┬──────┘ └──────┬────────┘          │
│             │                 │               │                    │
└─────────────┼─────────────────┼───────────────┼────────────────────┘
              │                 │               │
   ┌──────────▼───┐   ┌────────▼───┐   ┌──────▼────────┐
   │ 传感器1~8    │   │ 传感器9~16  │   │ 传感器17~24   │
   │ (UDP+SNMP)  │   │ (UDP+SNMP)  │   │ (UDP+SNMP)    │
   │ 机柜内/墙挂  │   │ 机柜内/墙挂  │   │ 机柜内/墙挂   │
   └──────────────┘   └──────────────┘   └───────────────┘

2.2 网络分层

核心层：采集网关（双机热备，连接核心交换机）
  │
汇聚层：工业环网交换机（可选，用于多个小室互联）
  │
接入层：POE接入交换机（每小室1~2台，24口/16口）
  │
终端层：以太网温湿度变送器（每机柜1~2个，每小室8~16个）

网络隔离要求（电力二次系统安全防护规定）：

采集网络属于安全区II（非控制区）或独立动环网络
与SCADA网络（安全区I）通过正向隔离装置或防火墙隔离
管理信息大区通过防火墙访问采集数据

三、网关服务设计

3.1 UDP接收服务

"""
udp_receiver.py - 网关侧UDP接收服务
"""

import asyncio
import struct
from dataclasses import dataclass
from typing import Dict, Optional

@dataclass
class SensorReading:
    dev_id: str
    temperature: float
    humidity: float
    dewpoint: float
    sequence: int
    status: int
    recv_ts: float
    source_ip: str

class UDPReceiver:
    def __init__(self, host="0.0.0.0", port=9000, cache_ttl=60):
        self.host = host
        self.port = port
        self.cache_ttl = cache_ttl
        self.cache: Dict[str, SensorReading] = {}
        self.stats = {"packets_recv": 0, "parse_err": 0, "last_reset": asyncio.get_event_loop().time()}
        self.transport = None

    def start(self, loop):
        listen = loop.create_datagram_endpoint(
            lambda: self,
            local_addr=(self.host, self.port)
        )
        self.transport, _ = loop.run_until_complete(listen)
        print(f"[UDP] Listening on {self.host}:{self.port}")

    def datagram_received(self, data, addr):
        self.stats["packets_recv"] += 1
        try:
            reading = self._parse(data, addr)
            if reading:
                self.cache[reading.dev_id] = reading
                # 清理过期数据
                self._cleanup()
        except Exception as e:
            self.stats["parse_err"] += 1

    def _parse(self, data, addr) -> Optional[SensorReading]:
        if len(data) < 15:
            return None
        header, dev_id_int = struct.unpack_from(">HH", data, 0)
        if header != 0xAA55:
            return None
        temp, hum, dp, seq = struct.unpack_from(">hhhH", data, 4)
        status = struct.unpack_from(">B", data, 12)[0]
        crc_received = struct.unpack_from(">H", data, 13)[0]
        crc_calc = self._crc16(data[:13])
        if crc_received != crc_calc:
            return None
        dev_id = f"sub-{dev_id_int:04d}"
        return SensorReading(
            dev_id=dev_id,
            temperature=temp / 10.0,
            humidity=hum / 10.0,
            dewpoint=dp / 10.0,
            sequence=seq,
            status=status,
            recv_ts=asyncio.get_event_loop().time(),
            source_ip=addr[0]
        )

    def _crc16(self, data: bytes) -> int:
        crc = 0xFFFF
        for b in data:
            crc ^= b
            for _ in range(8):
                if crc & 1:
                    crc = (crc >> 1) ^ 0xA001
                else:
                    crc >>= 1
        return crc

    def _cleanup(self):
        now = asyncio.get_event_loop().time()
        expired = [k for k, v in self.cache.items() if now - v.recv_ts > self.cache_ttl]
        for k in expired:
            del self.cache[k]

    def get_latest(self, dev_id: str) -> Optional[SensorReading]:
        return self.cache.get(dev_id)

    def connection_made(self, transport):
        self.transport = transport

    def error_received(self, exc):
        print(f"[UDP] Error: {exc}")

3.2 SNMP轮询引擎

"""
snmp_poller.py - SNMP轮询引擎
"""

import asyncio
from pysnmp.hlapi import *
from typing import Dict, Optional
import time

class SNMPEngine:
    def __init__(self, devices: list, poll_interval=30, timeout=3, retries=2):
        self.devices = devices
        self.poll_interval = poll_interval
        self.timeout = timeout
        self.retries = retries
        self.cache: Dict[str, dict] = {}
        self.stats = {"polls": 0, "failures": 0, "timeouts": 0}
        self._running = False

    async def start(self):
        self._running = True
        while self._running:
            tasks = [self._poll(dev) for dev in self.devices]
            await asyncio.gather(*tasks, return_exceptions=True)
            await asyncio.sleep(self.poll_interval)

    async def _poll(self, dev):
        self.stats["polls"] += 1
        ip = dev["ip"]
        community = dev.get("community", "public")
        oids = dev.get("oids", {
            "temperature": "1.3.6.1.4.1.12345.2.1.0",
            "humidity": "1.3.6.1.4.1.12345.2.2.0",
            "dewpoint": "1.3.6.1.4.1.12345.2.3.0",
            "alarm": "1.3.6.1.4.1.12345.2.6.0",
        })
        try:
            result = await self._snmp_get_bulk(ip, community, oids)
            if result:
                result["poll_ts"] = time.time()
                self.cache[ip] = result
        except asyncio.TimeoutError:
            self.stats["timeouts"] += 1
            self.stats["failures"] += 1
        except Exception:
            self.stats["failures"] += 1

    async def _snmp_get_bulk(self, ip, community, oids):
        loop = asyncio.get_event_loop()
        # 使用线程池执行同步pysnmp调用
        def sync_get():
            from pysnmp.hlapi import getCmd, CommunityData, UdpTransportTarget, ContextData, ObjectType, ObjectIdentity
            results = {}
            for name, oid in oids.items():
                iterator = getCmd(
                    CommunityData(community),
                    UdpTransportTarget((ip, 161), timeout=self.timeout, retries=self.retries),
                    ContextData(),
                    ObjectType(ObjectIdentity(oid))
                )
                errorIndication, errorStatus, errorIndex, varBinds = next(iterator)
                if not errorIndication and not errorStatus:
                    for varBind in varBinds:
                        results[name] = int(varBind[1])
            return results
        return await loop.run_in_executor(None, sync_get)

    def get_latest(self, ip: str) -> Optional[dict]:
        return self.cache.get(ip)

    def stop(self):
        self._running = False

3.3 数据融合引擎

"""
fusion.py - 数据融合与链路选择
"""

import time
from enum import Enum
from dataclasses import dataclass, field

class LinkState(Enum):
    UDP_ONLY = "udp_only"
    SNMP_ONLY = "snmp_only"
    BOTH_OK = "both_ok"
    BOTH_DOWN = "both_down"

@dataclass
class FusedData:
    dev_id: str
    temperature: float
    humidity: float
    dewpoint: float
    timestamp: float
    source: str
    link_state: LinkState
    quality: str
    udp_age: float = 0.0
    snmp_age: float = 0.0
    divergence: float = 0.0

class FusionEngine:
    def __init__(self, udp_receiver, snmp_engine, max_age=10.0, divergence_threshold=0.5):
        self.udp = udp_receiver
        self.snmp = snmp_engine
        self.max_age = max_age
        self.divergence_threshold = divergence_threshold
        self.fused_cache: dict = {}

    def fuse(self, dev_id: str, dev_ip: str = None) -> FusedData:
        now = time.time()
        udp_data = self.udp.get_latest(dev_id)
        snmp_data = self.snmp.get_latest(dev_ip) if dev_ip else None

        udp_age = now - udp_data.recv_ts if udp_data else float('inf')
        snmp_age = now - snmp_data["poll_ts"] if snmp_data else float('inf')

        udp_valid = udp_data and udp_age <= self.max_age
        snmp_valid = snmp_data and snmp_age <= self.max_age

        if udp_valid and snmp_valid:
            div = max(
                abs(udp_data.temperature - snmp_data.get("temperature", 0) / 10.0),
                abs(udp_data.humidity - snmp_data.get("humidity", 0) / 10.0)
            )
            if div > self.divergence_threshold:
                # 数据不一致，优先UDP，标记告警
                return self._build(udp_data, "udp", LinkState.BOTH_OK, "divergence", udp_age, snmp_age, div)
            return self._build(udp_data, "fused", LinkState.BOTH_OK, "good", udp_age, snmp_age, div)
        elif udp_valid:
            return self._build(udp_data, "udp", LinkState.UDP_ONLY, "good", udp_age, snmp_age)
        elif snmp_valid:
            return self._build_snmp(dev_ip, snmp_data, snmp_age)
        else:
            return FusedData(
                dev_id=dev_id, temperature=None, humidity=None, dewpoint=None,
                timestamp=now, source="none", link_state=LinkState.BOTH_DOWN,
                quality="invalid"
            )

    def _build(self, udp_data, source, link_state, quality, udp_age, snmp_age, div=0.0):
        return FusedData(
            dev_id=udp_data.dev_id,
            temperature=udp_data.temperature,
            humidity=udp_data.humidity,
            dewpoint=udp_data.dewpoint,
            timestamp=udp_data.recv_ts,
            source=source,
            link_state=link_state,
            quality=quality,
            udp_age=udp_age,
            snmp_age=snmp_age,
            divergence=div
        )

    def _build_snmp(self, dev_ip, snmp_data, snmp_age):
        return FusedData(
            dev_id=dev_ip,
            temperature=snmp_data.get("temperature", 0) / 10.0,
            humidity=snmp_data.get("humidity", 0) / 10.0,
            dewpoint=snmp_data.get("dewpoint", 0) / 10.0,
            timestamp=snmp_data.get("poll_ts", time.time()),
            source="snmp",
            link_state=LinkState.SNMP_ONLY,
            quality="good",
            snmp_age=snmp_age
        )

四、北向接口设计

4.1 Modbus TCP 服务（对接SCADA）

"""
modbus_server.py - Modbus TCP 服务
"""

from pymodbus.server import StartTcpServer
from pymodbus.datastore import ModbusSlaveContext, ModbusServerContext
from pymodbus.datastore import ModbusSequentialDataBlock
import threading

class ModbusService:
    def __init__(self, fusion_engine, port=5020):
        self.fusion = fusion_engine
        self.port = port
        self.store = ModbusSlaveContext(
            di=ModbusSequentialDataBlock(0, [0]*1000),
            co=ModbusSequentialDataBlock(0, [0]*1000),
            hr=ModbusSequentialDataBlock(0, [0]*1000),
            ir=ModbusSequentialDataBlock(0, [0]*1000)
        )
        self.context = ModbusServerContext(slaves=self.store, single=True)

    def update_register(self, dev_id, fused_data):
        """将融合数据写入Modbus寄存器"""
        base_addr = int(dev_id.split('-')[1]) * 10 if '-' in dev_id else 0
        self.store.setValues(3, base_addr, [int(fused_data.temperature * 10)])
        self.store.setValues(3, base_addr + 1, [int(fused_data.humidity * 10)])
        self.store.setValues(3, base_addr + 2, [int(fused_data.dewpoint * 10)])
        self.store.setValues(3, base_addr + 3, [1 if fused_data.quality == "good" else 0])

    def start(self):
        thread = threading.Thread(target=StartTcpServer, args=(self.context,), kwargs={"address":("0.0.0.0", self.port)})
        thread.daemon = True
        thread.start()
        print(f"[Modbus] Server started on port {self.port}")

4.2 MQTT 发布（对接云平台）

"""
mqtt_publisher.py - MQTT发布
"""

import paho.mqtt.client as mqtt
import json
import time

class MQTTPublisher:
    def __init__(self, broker="mqtt.local", port=1883, topic_prefix="substation/env"):
        self.broker = broker
        self.port = port
        self.topic_prefix = topic_prefix
        self.client = mqtt.Client()
        self.client.on_connect = self._on_connect
        self.connected = False

    def _on_connect(self, client, userdata, flags, rc):
        if rc == 0:
            self.connected = True
            print("[MQTT] Connected")
        else:
            print(f"[MQTT] Connect failed: {rc}")

    def connect(self):
        self.client.connect(self.broker, self.port, 60)
        self.client.loop_start()

    def publish(self, dev_id, fused_data):
        if not self.connected:
            return
        payload = {
            "dev_id": dev_id,
            "temperature": fused_data.temperature,
            "humidity": fused_data.humidity,
            "dewpoint": fused_data.dewpoint,
            "source": fused_data.source,
            "link_state": fused_data.link_state.value,
            "quality": fused_data.quality,
            "ts": int(fused_data.timestamp * 1000)
        }
        topic = f"{self.topic_prefix}/{dev_id}"
        self.client.publish(topic, json.dumps(payload), qos=1)

五、典型坑

电力安防分区隔离不当：采集网络直接接入SCADA网，违反二次安防规定。解决：通过正向隔离装置或防火墙，仅开放必要端口。
SNMP Community 明文传输：电力内网虽隔离，但明文Community仍有风险。解决：使用SNMPv3或至少修改默认Community。
UDP丢包未监控：变电站网络拥塞时UDP丢包，但未监控丢包率。解决：网关统计丢包率，超阈值告警。
双机热备脑裂：两台网关同时写入Modbus数据，SCADA读到抖动。解决：使用Keepalived+VIP，或主备仲裁。
传感器IP冲突：多个小室传感器IP段相同，导致采集混乱。解决：按小室划分VLAN和IP段。
POE交换机级联环路：接入交换机与汇聚交换机之间未启用STP，形成环路。解决：启用RSTP/MSTP。
固件升级困难：变电站无人值守，传感器固件升级需现场操作。解决：网关支持批量远程固件升级（TFTP/HTTP）。
数据时间戳不统一：UDP用本地时间，SNMP用sysUpTime，融合时偏差大。解决：网关统一打时间戳。
告警风暴：传感器短暂离线触发大量告警。解决：告警防抖（持续超阈值N次才触发）。
忽略接地：屏蔽线未接地或接地不当，电磁干扰导致通信中断。解决：屏蔽层单端接地，接地电阻<4Ω。

六、小结

电厂变电站机房的以太网温湿度采集系统，采用UDP上报+SNMP轮询双协议架构，核心设计要点：网络分层隔离（符合电力安防）、网关双机热备、数据融合引擎自动选源、北向多协议适配（Modbus TCP/MQTT/IEC104）。UDP提供实时性，SNMP提供可靠性，两者互为补充。部署时需特别注意电力二次系统安全防护规定，确保采集网络与SCADA网络的安全隔离。

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

设计

#UDP

#温湿度传感器

电厂变电站机房：UDP上报+SNMP轮询，以太网温湿度采集系统架构设计

电厂变电站机房：UDP上报+SNMP轮询，以太网温湿度采集系统架构设计

电厂变电站机房：UDP上报+SNMP轮询，以太网温湿度采集系统架构设计

一、电厂变电站机房场景特征

二、整体架构设计

2.1 架构总览

2.2 网络分层

三、网关服务设计

3.1 UDP接收服务

3.2 SNMP轮询引擎

3.3 数据融合引擎

四、北向接口设计

4.1 Modbus TCP 服务（对接SCADA）

4.2 MQTT 发布（对接云平台）

五、典型坑

六、小结

社区

活动

圈层

关于

腾讯云开发者

热门产品

热门推荐

更多推荐
