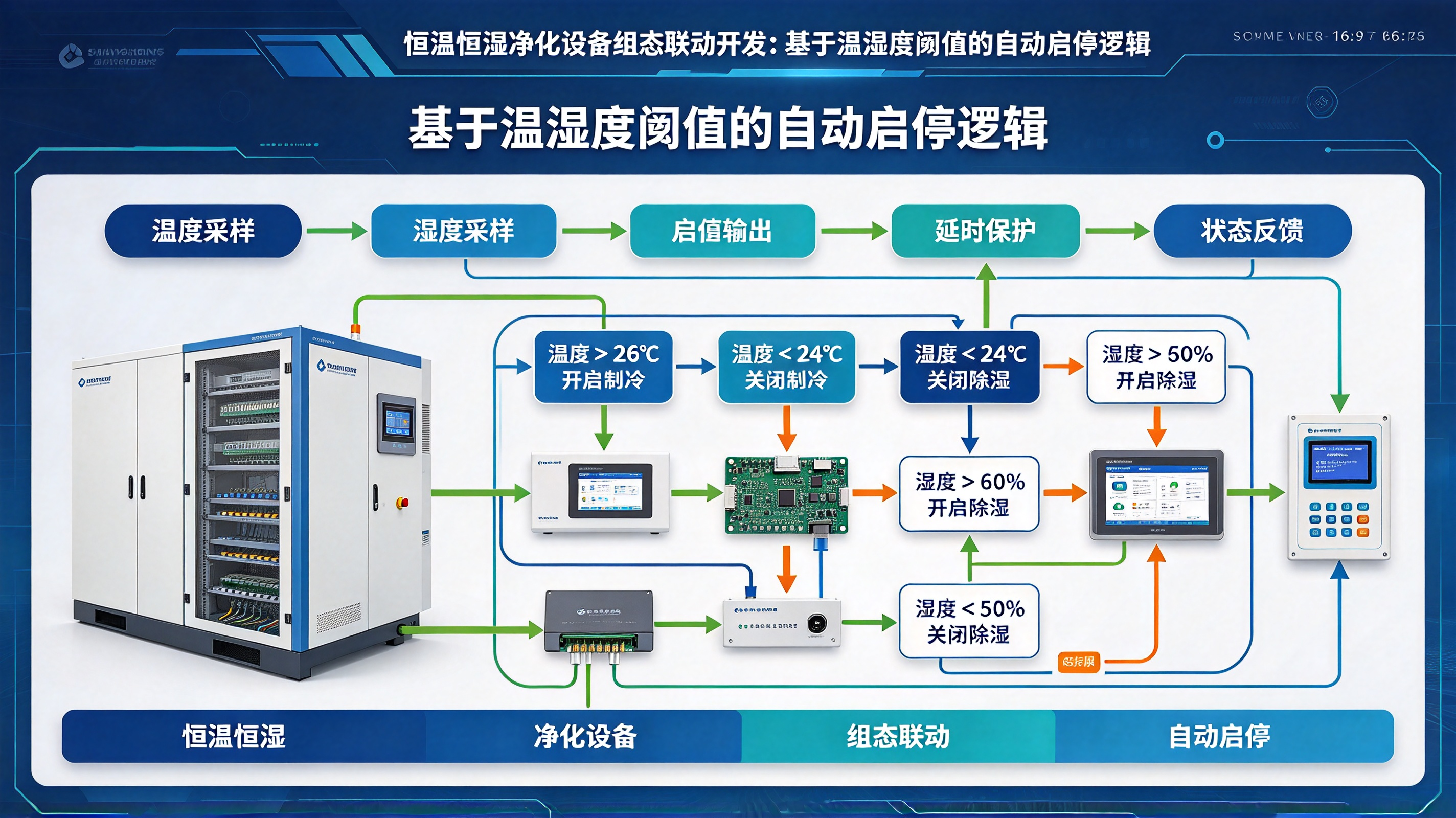

恒温恒湿净化设备组态联动开发：基于温湿度阈值的自动启停逻辑

原创

HONSOR盛世宏博

发布于 2026-09-28 14:13:31

200

恒温恒湿净化设备组态联动开发：基于温湿度阈值的自动启停逻辑

关键词：恒温恒湿净化设备、组态联动、温湿度阈值、自动启停逻辑、Modbus TCP、SCADA、环境控制、防抖算法、死区控制标签：#物联网 #Modbus #TCP/IP #UDP #POE供电 #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、为什么需要组态联动

在前几篇中，我们已经完成了以太网温湿度传感器的硬件选型、固件开发、网络架构和点位布设。采集到数据之后，下一步就是让数据驱动控制——当库房温湿度偏离设定范围时，自动启停恒温恒湿净化设备，维持环境稳定。

传统做法是人工巡检+手动开关，存在明显短板：

维度	人工控制	组态联动自动控制
响应速度	分钟~小时级	秒级
控制精度	依赖人员经验	可精确到 ±0.1℃ / ±1%RH
运行时间	固定时段	按需启停，节能
可追溯性	纸质记录	完整日志+趋势分析
多设备协同	难以协调	统一调度，避免冲突
异常发现	滞后	实时告警

核心需求：基于实时温湿度数据，通过可编程逻辑实现多台恒温恒湿净化设备的自动启停、轮换运行和故障保护。

二、系统架构

2.1 整体拓扑

┌─────────────────────────────────────────────────────────────────────┐
│                        组态监控层（SCADA/HMI）                      │
├─────────────────────────────────────────────────────────────────────┤
│  ┌─────────────────┐  ┌─────────────────┐  ┌────────────────────┐ │
│  │ 实时数据库       │  │ 报警引擎        │  │ 趋势分析与报表     │ │
│  │ (Redis/InfluxDB)│  │ (阈值判定)      │  │ (历史数据)         │ │
│  └────────┬────────┘  └────────┬────────┘  └─────────┬──────────┘ │
│           │                     │                      │            │
│  ┌────────▼─────────────────────▼──────────────────────▼──────────┐│
│  │              联动逻辑引擎（核心控制层）                          ││
│  │  ┌─────────────┐  ┌─────────────┐  ┌────────────────────────┐ ││
│  │  │ 阈值判定模块 │  │ 防抖/死区   │  │ 设备调度模块           │ ││
│  │  │ (比较逻辑)   │  │ (滤波算法)   │  │ (轮值/互斥/优先级)    │ ││
│  │  └─────────────┘  └─────────────┘  └────────────────────────┘ ││
│  │  ┌─────────────────────────────────────────────────────────────┐││
│  │  │          通信协议适配层                                      │││
│  │  │  Modbus TCP (南向: 设备)  |  Modbus TCP (北向: SCADA)     │││
│  │  │  SNMP (传感器)  |  MQTT (云平台)                           │││
│  │  └─────────────────────────────────────────────────────────────┘││
│  └───────────────────────────────┬─────────────────────────────────┘│
│                                  │                                  │
│  ┌───────────────────────────────▼─────────────────────────────────┐│
│  │              设备控制层（PLC / 嵌入式控制器）                    ││
│  │  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌───────────────────┐ ││
│  │  │ 精密空调 │ │ 除湿机   │ │ 加湿器   │ │ 净化/新风系统     │ ││
│  │  │ (AC-01)  │ │ (DEH-01) │ │ (HUM-01) │ │ (AIR-01)          │ ││
│  │  └──────────┘ └──────────┘ └──────────┘ └───────────────────┘ ││
│  └──────────────────────────────────────────────────────────────────┘│
│                                                                     │
│  ┌──────────────────────────────────────────────────────────────────┐│
│  │              数据采集层（传感器网络）                            ││
│  │  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌───────────────────┐ ││
│  │  │ 传感器01 │ │ 传感器02 │ │ 传感器03 │ │ ... 传感器N        │ ││
│  │  │ (UDP+SNMP)│ │ (UDP+SNMP)│ │ (UDP+SNMP)│ │ (UDP+SNMP)       │ ││
│  │  └──────────┘ └──────────┘ └──────────┘ └───────────────────┘ ││
│  └──────────────────────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────────────────────┘

2.2 联动逻辑引擎的部署方式

部署方式	适用场景	优点	缺点
PLC 内置逻辑	小型系统（<10台设备）	实时性强，可靠性高	逻辑修改需重新编程
边缘网关	中型系统（10~50台设备）	灵活，支持多种协议	网关故障影响全局
SCADA 软逻辑	大型系统（>50台设备）	可视化组态，易维护	依赖上位机运行
混合模式	关键系统	PLC做硬保护，SCADA做优化调度	复杂度高

推荐方案：PLC 负责底层设备保护和紧急停机逻辑（硬实时），边缘网关/SCADA 负责基于温湿度阈值的自动启停调度（软实时）。

三、阈值模型设计

3.1 单参数阈值模型

最基础的阈值模型是双阈值（上限/下限）：

温度控制模型：
  T_high_alarm = 24℃    → 触发高温告警，启动制冷
  T_high = 23.5℃        → 启动制冷阈值（低于此值停止制冷）
  T_low = 14.5℃         → 启动制热阈值
  T_low_alarm = 14℃     → 触发低温告警，启动制热

湿度控制模型：
  H_high_alarm = 60%RH  → 触发高湿告警，启动除湿
  H_high = 58%RH        → 启动除湿阈值
  H_low = 47%RH         → 启动加湿阈值
  H_low_alarm = 45%RH   → 触发低湿告警，启动加湿

3.2 死区（Dead Band）设计

死区是避免设备频繁启停的关键参数：

死区宽度 = |T_high - T_high_alarm| = |23.5 - 24| = 0.5℃

工作原理：
  当 T = 24.1℃ → 启动制冷
  当 T = 23.4℃ → 停止制冷

  在 23.5℃ ~ 24℃ 之间，设备保持当前状态不变
  这 0.5℃ 的死区防止了温度在阈值附近波动时设备频繁切换

死区宽度选择：

参数	推荐死区	理由
温度	0.5~1.0℃	精密空调启停一次约5分钟，死区太小会导致频繁启停
湿度	2~3%RH	湿度变化比温度慢，死区可以稍大
露点	1.0℃	露点变化与温度相关，需匹配温度死区

3.3 多传感器融合判定

单个传感器故障可能导致误动作，采用多数表决 + 异常剔除策略：

"""
multi_sensor_decision.py - 多传感器融合判定
"""

import numpy as np
from typing import List, Dict

class MultiSensorDecision:
    """
    基于多个传感器的温湿度数据，做出控制决策
    """

    def __init__(self, temp_high=23.5, temp_low=14.5,
                 hum_high=58.0, hum_low=47.0,
                 outlier_threshold=2.0):
        self.temp_high = temp_high
        self.temp_low = temp_low
        self.hum_high = hum_high
        self.hum_low = hum_low
        self.outlier_threshold = outlier_threshold  # 偏离中位数的最大允许偏差

    def decide_temperature(self, readings: List[float]) -> Dict:
        """
        基于多传感器温度读数做决策

        Args:
            readings: 多个传感器的温度读数列表

        Returns:
            {
                'action': 'cool' | 'heat' | 'none',
                'valid_count': 有效传感器数量,
                'median': 中位数,
                'outliers': 异常传感器索引列表
            }
        """
        if not readings:
            return {'action': 'none', 'valid_count': 0, 'median': None, 'outliers': []}

        # 异常剔除（基于中位数绝对偏差 MAD）
        median = np.median(readings)
        mad = np.median(np.abs(np.array(readings) - median))

        valid_readings = []
        outliers = []
        for i, r in enumerate(readings):
            if mad > 0 and abs(r - median) > self.outlier_threshold * mad:
                outliers.append(i)
            else:
                valid_readings.append(r)

        if not valid_readings:
            return {'action': 'none', 'valid_count': 0, 'median': median, 'outliers': outliers}

        # 使用有效读数的中位数做决策
        decision_temp = np.median(valid_readings)

        if decision_temp > self.temp_high:
            action = 'cool'
        elif decision_temp < self.temp_low:
            action = 'heat'
        else:
            action = 'none'

        return {
            'action': action,
            'valid_count': len(valid_readings),
            'median': decision_temp,
            'outliers': outliers
        }

    def decide_humidity(self, readings: List[float]) -> Dict:
        """湿度决策，逻辑与温度相同"""
        if not readings:
            return {'action': 'none', 'valid_count': 0, 'median': None, 'outliers': []}

        median = np.median(readings)
        mad = np.median(np.abs(np.array(readings) - median))

        valid_readings = []
        outliers = []
        for i, r in enumerate(readings):
            if mad > 0 and abs(r - median) > self.outlier_threshold * mad:
                outliers.append(i)
            else:
                valid_readings.append(r)

        if not valid_readings:
            return {'action': 'none', 'valid_count': 0, 'median': median, 'outliers': outliers}

        decision_hum = np.median(valid_readings)

        if decision_hum > self.hum_high:
            action = 'dehumidify'
        elif decision_hum < self.hum_low:
            action = 'humidify'
        else:
            action = 'none'

        return {
            'action': action,
            'valid_count': len(valid_readings),
            'median': decision_hum,
            'outliers': outliers
        }


# 使用示例
if __name__ == "__main__":
    decision_maker = MultiSensorDecision()

    # 模拟6个传感器的温度读数（℃）
    temp_readings = [23.8, 24.1, 23.9, 24.0, 23.7, 35.2]  # 最后一个为异常值
    result = decision_maker.decide_temperature(temp_readings)
    print(f"温度决策: {result['action']}, 有效传感器: {result['valid_count']}, "
          f"中位数: {result['median']:.1f}℃, 异常传感器: {result['outliers']}")

    # 湿度读数
    hum_readings = [57.5, 58.2, 57.8, 58.0, 57.6, 57.9]
    result = decision_maker.decide_humidity(hum_readings)
    print(f"湿度决策: {result['action']}, 有效传感器: {result['valid_count']}, "
          f"中位数: {result['median']:.1f}%RH")

四、防抖与滤波算法

4.1 时间防抖（Time Debounce）

防止传感器瞬时波动导致设备频繁启停：

"""
debounce.py - 时间防抖算法
"""

import time
from enum import Enum
from dataclasses import dataclass

class DeviceState(Enum):
    OFF = 0
    ON = 1

@dataclass
class DebounceConfig:
    on_delay: float    # 满足条件后延迟多久才启动（秒）
    off_delay: float   # 不满足条件后延迟多久才停止（秒）
    min_run_time: float = 300  # 最短运行时间（秒），防止频繁启停
    min_off_time: float = 120  # 最短停机时间（秒）

class DebounceController:
    """
    时间防抖控制器
    """

    def __init__(self, config: DebounceConfig, name: str = ""):
        self.config = config
        self.name = name
        self.current_state = DeviceState.OFF
        self.target_state = DeviceState.OFF
        self.state_change_time = 0
        self.last_state_change = 0

    def update(self, should_be_on: bool, current_time: float = None) -> DeviceState:
        """
        更新控制状态

        Args:
            should_be_on: 基于阈值的判定结果（True=应该启动，False=应该停止）
            current_time: 当前时间戳

        Returns:
            实际应输出给设备的状态
        """
        if current_time is None:
            current_time = time.time()

        # 更新目标状态
        if should_be_on:
            if self.target_state != DeviceState.ON:
                self.target_state = DeviceState.ON
                self.state_change_time = current_time
        else:
            if self.target_state != DeviceState.OFF:
                self.target_state = DeviceState.OFF
                self.state_change_time = current_time

        # 检查是否满足状态切换条件
        time_in_target = current_time - self.state_change_time
        time_since_last_change = current_time - self.last_state_change

        if self.target_state == DeviceState.ON and self.current_state == DeviceState.OFF:
            # 需要启动
            if time_in_target >= self.config.on_delay:
                # 检查最短停机时间
                if time_since_last_change >= self.config.min_off_time:
                    self.current_state = DeviceState.ON
                    self.last_state_change = current_time
                    print(f"[{self.name}] 启动 (延迟 {time_in_target:.0f}s)")

        elif self.target_state == DeviceState.OFF and self.current_state == DeviceState.ON:
            # 需要停止
            if time_in_target >= self.config.off_delay:
                # 检查最短运行时间
                if time_since_last_change >= self.config.min_run_time:
                    self.current_state = DeviceState.OFF
                    self.last_state_change = current_time
                    print(f"[{self.name}] 停止 (延迟 {time_in_target:.0f}s)")

        return self.current_state


# 使用示例
if __name__ == "__main__":
    config = DebounceConfig(
        on_delay=60,      # 满足条件60秒后才启动（防止瞬时波动）
        off_delay=120,    # 不满足条件120秒后才停止（保持稳定运行）
        min_run_time=300, # 最短运行5分钟
        min_off_time=120  # 最短停机2分钟
    )

    controller = DebounceController(config, name="精密空调-01")

    # 模拟时间线
    t = 0
    should_on_sequence = [
        (0, False),      # 初始：关闭
        (30, True),      # 30s: 温度超标，请求启动
        (60, True),      # 60s: 仍超标
        (61, False),     # 61s: 温度恢复（瞬时波动）
        (90, True),      # 90s: 再次超标
        (150, True),     # 150s: 持续超标，应该启动
        (400, False),    # 400s: 温度恢复，请求停止
        (520, False),    # 520s: 持续正常，应该停止
    ]

    for ts, should_on in should_on_sequence:
        t = ts
        state = controller.update(should_on, t)
        print(f"  t={t}s: should_on={should_on}, actual_state={state.name}")

4.2 滑动窗口滤波

对传感器原始数据进行平滑处理：

"""
window_filter.py - 滑动窗口滤波
"""

import numpy as np
from collections import deque

class SlidingWindowFilter:
    """
    滑动窗口滤波器，去除传感器噪声
    """

    def __init__(self, window_size=10, method='median'):
        """
        Args:
            window_size: 窗口大小（样本数）
            method: 'mean' | 'median' | 'trimmed'（去极值均值）
        """
        self.window_size = window_size
        self.method = method
        self.buffer = deque(maxlen=window_size)

    def add_sample(self, value: float) -> float:
        """
        添加新样本，返回滤波后的值
        """
        self.buffer.append(value)

        if len(self.buffer) < self.window_size // 2:
            return value  # 数据不足时返回原始值

        data = np.array(self.buffer)

        if self.method == 'mean':
            return float(np.mean(data))
        elif self.method == 'median':
            return float(np.median(data))
        elif self.method == 'trimmed':
            # 去掉最高和最低10%的值后求平均
            trimmed = np.sort(data)[int(len(data)*0.1):int(len(data)*0.9)]
            return float(np.mean(trimmed))
        else:
            return float(data[-1])  # 返回最新值

五、设备调度逻辑

5.1 多设备轮值策略

多台相同设备需要轮流工作，延长寿命：

"""
rotation_scheduler.py - 设备轮值调度
"""

import time
from typing import List, Dict
from dataclasses import dataclass, field

@dataclass
class Device:
    id: str
    name: str
    total_run_time: float = 0.0  # 累计运行时间（秒）
    last_start_time: float = 0.0
    is_running: bool = False
    priority: int = 0  # 优先级（数字越小优先级越高）

class RotationScheduler:
    """
    多设备轮值调度器
    """

    def __init__(self, devices: List[Device], max_concurrent: int = 2):
        """
        Args:
            devices: 设备列表
            max_concurrent: 最大同时运行数量
        """
        self.devices = devices
        self.max_concurrent = max_concurrent
        self._sorted_by_runtime = sorted(devices, key=lambda d: d.total_run_time)

    def select_devices(self, need_count: int) -> List[Device]:
        """
        选择需要启动的设备

        Args:
            need_count: 需要启动的设备数量

        Returns:
            选中的设备列表
        """
        # 按累计运行时间排序（运行最少的优先）
        sorted_devices = sorted(self.devices, key=lambda d: d.total_run_time)

        # 从运行最少的设备中选择
        selected = []
        for dev in sorted_devices:
            if len(selected) >= need_count:
                break
            if not dev.is_running:  # 不重复启动已在运行的设备
                selected.append(dev)

        return selected

    def update_runtime(self, current_time: float):
        """
        更新所有运行设备的累计运行时间
        """
        for dev in self.devices:
            if dev.is_running and dev.last_start_time > 0:
                dev.total_run_time += current_time - dev.last_start_time
                dev.last_start_time = current_time

    def start_device(self, dev: Device, current_time: float):
        """启动设备"""
        dev.is_running = True
        dev.last_start_time = current_time

    def stop_device(self, dev: Device, current_time: float):
        """停止设备"""
        if dev.is_running:
            dev.total_run_time += current_time - dev.last_start_time
        dev.is_running = False
        dev.last_start_time = 0


# 使用示例
if __name__ == "__main__":
    devices = [
        Device("AC-01", "精密空调1", total_run_time=12000),  # 已运行较多
        Device("AC-02", "精密空调2", total_run_time=8000),   # 中等
        Device("AC-03", "精密空调3", total_run_time=3000),   # 最少
        Device("AC-04", "精密空调4", total_run_time=15000),  # 最多
    ]

    scheduler = RotationScheduler(devices, max_concurrent=2)

    # 需要启动2台设备
    selected = scheduler.select_devices(need_count=2)
    print("选中的设备:")
    for dev in selected:
        print(f"  {dev.name} (累计运行: {dev.total_run_time}s)")
        scheduler.start_device(dev, time.time())

5.2 设备互斥与优先级

某些设备不能同时运行（如制冷和制热）：

"""
device_mutex.py - 设备互斥与优先级管理
"""

from enum import Enum
from typing import Dict, List

class DeviceType(Enum):
    COOL = "cool"        # 制冷
    HEAT = "heat"        # 制热
    DEHUMIDIFY = "dehumidify"  # 除湿
    HUMIDIFY = "humidify"      # 加湿
    PURIFY = "purify"          # 净化

# 互斥关系表
MUTEX_TABLE = {
    DeviceType.COOL: [DeviceType.HEAT],        # 制冷和制热互斥
    DeviceType.HEAT: [DeviceType.COOL],        # 制热和制冷互斥
    DeviceType.DEHUMIDIFY: [DeviceType.HUMIDIFY],  # 除湿和加湿互斥
    DeviceType.HUMIDIFY: [DeviceType.DEHUMIDIFY],  # 加湿和除湿互斥
}

# 优先级（数字越小优先级越高）
PRIORITY_TABLE = {
    DeviceType.COOL: 1,        # 高温对档案损害更大，优先级最高
    DeviceType.DEHUMIDIFY: 2,  # 高湿导致霉变
    DeviceType.HEAT: 3,        # 低温影响较小
    DeviceType.HUMIDIFY: 4,    # 低湿影响最小
    DeviceType.PURIFY: 5,      # 净化可以随时运行
}

class DeviceMutexManager:
    """
    设备互斥管理器
    """

    def __init__(self):
        self.running_devices: Dict[str, DeviceType] = {}  # device_id -> type

    def can_start(self, device_id: str, device_type: DeviceType) -> bool:
        """
        检查设备是否可以启动
        """
        # 检查是否与已运行设备互斥
        if device_type in MUTEX_TABLE:
            for mutex_type in MUTEX_TABLE[device_type]:
                for running_id, running_type in self.running_devices.items():
                    if running_type == mutex_type:
                        # 检查优先级
                        if PRIORITY_TABLE.get(device_type, 99) < PRIORITY_TABLE.get(running_type, 99):
                            # 新设备优先级更高，可以抢占
                            return True
                        else:
                            # 新设备优先级更低，不能启动
                            return False
        return True

    def start_device(self, device_id: str, device_type: DeviceType) -> bool:
        """
        尝试启动设备
        Returns: True=成功, False=被互斥规则阻止
        """
        if not self.can_start(device_id, device_type):
            return False

        # 如果新设备优先级更高，停止被互斥的已运行设备
        if device_type in MUTEX_TABLE:
            for mutex_type in MUTEX_TABLE[device_type]:
                to_stop = []
                for running_id, running_type in self.running_devices.items():
                    if running_type == mutex_type:
                        to_stop.append(running_id)
                for rid in to_stop:
                    self.stop_device(rid)

        self.running_devices[device_id] = device_type
        return True

    def stop_device(self, device_id: str):
        """停止设备"""
        if device_id in self.running_devices:
            del self.running_devices[device_id]

    def get_running_devices(self) -> Dict[str, DeviceType]:
        """获取当前运行的所有设备"""
        return self.running_devices.copy()

六、组态画面设计

6.1 典型组态画面元素

┌─────────────────────────────────────────────────────────────────────┐
│  恒温恒湿净化设备组态监控画面                                       │
├─────────────────────────────────────────────────────────────────────┤
│                                                                     │
│  ┌───────────────────────────────────────────────────────────────┐ │
│  │  库房平面图 + 实时温湿度分布                                   │ │
│  │  ┌──────┐  ┌──────┐  ┌──────┐                               │ │
│  │  │23.5℃│  │24.1℃│  │23.8℃│  颜色编码：                     │ │
│  │  │52%RH│  │55%RH│  │51%RH│  🟢 正常  🟡 预警  🔴 告警       │ │
│  │  └──────┘  └──────┘  └──────┘                               │ │
│  └───────────────────────────────────────────────────────────────┘ │
│                                                                     │
│  ┌───────────────────────────────────────────────────────────────┐ │
│  │  设备状态面板                                                   │ │
│  │  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────────────┐│ │
│  │  │ AC-01    │ │ AC-02    │ │ DEH-01   │ │ HUM-01           ││ │
│  │  │ 🟢 运行  │ │ ⚪ 待机   │ │ 🟢 运行  │ │ ⚪ 待机          ││ │
│  │  │ 制冷中   │ │ 累计8.5h │ │ 除湿中   │ │ 累计3.2h         ││ │
│  │  └──────────┘ └──────────┘ └──────────┘ └──────────────────┘│ │
│  └───────────────────────────────────────────────────────────────┘ │
│                                                                     │
│  ┌───────────────────────────────────────────────────────────────┐ │
│  │  趋势曲线（最近24小时）                                        │ │
│  │  温度: ╭─╮╭─╮    ╭─╮                                         │ │
│  │        ╰─╯╰─╯────╯ ╰─  24℃─────────────────                  │ │
│  │                          23.5℃─────────── 目标范围            │ │
│  │  湿度:   ╭──╮                                              │ │
│  │          ╰──╯──╯╭──╮   58%RH─────────────────                  │ │
│  │                  ╰──╯ 47%RH─────────── 目标范围               │ │
│  └───────────────────────────────────────────────────────────────┘ │
│                                                                     │
│  ┌───────────────────────────────────────────────────────────────┐ │
│  │  控制面板                                                       │ │
│  │  [手动/自动] 切换   设定值: 温度 14~24℃  湿度 45~60%RH        │ │
│  │  当前模式: 自动    死区: 温度 0.5℃  湿度 2%RH                │ │
│  │  防抖: ON (60s/120s)                                           │ │
│  └───────────────────────────────────────────────────────────────┘ │
│                                                                     │
│  ┌───────────────────────────────────────────────────────────────┐ │
│  │  报警列表（最近10条）                                           │ │
│  │  2024-03-15 14:23:05  [高温] 传感器03 温度 24.3℃ > 24℃       │ │
│  │  2024-03-15 14:25:12  [恢复] 传感器03 温度 23.8℃ 恢复正常     │ │
│  │  2024-03-15 15:01:33  [设备] AC-01 启动 (温度超标)             │ │
│  └───────────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────┘

6.2 组态逻辑配置表

"""
control_logic_config.py - 联动逻辑配置
"""

# 阈值配置表
THRESHOLD_CONFIG = {
    "archive_room_A": {
        "temperature": {
            "high_alarm": 24.0,    # 高温告警
            "high": 23.5,          # 启动制冷
            "low": 14.5,           # 启动制热
            "low_alarm": 14.0,     # 低温告警
            "dead_band": 0.5       # 死区
        },
        "humidity": {
            "high_alarm": 60.0,    # 高湿告警
            "high": 58.0,          # 启动除湿
            "low": 47.0,           # 启动加湿
            "low_alarm": 45.0,     # 低湿告警
            "dead_band": 2.0       # 死区
        }
    }
}

# 防抖配置表
DEBOUNCE_CONFIG = {
    "cool": {
        "on_delay": 60,     # 60秒后启动制冷
        "off_delay": 120,   # 120秒后停止制冷
        "min_run_time": 300,# 最短运行5分钟
        "min_off_time": 120 # 最短停机2分钟
    },
    "heat": {
        "on_delay": 60,
        "off_delay": 120,
        "min_run_time": 300,
        "min_off_time": 120
    },
    "dehumidify": {
        "on_delay": 120,    # 湿度变化慢，延迟更长
        "off_delay": 180,
        "min_run_time": 600,
        "min_off_time": 300
    },
    "humidify": {
        "on_delay": 120,
        "off_delay": 180,
        "min_run_time": 600,
        "min_off_time": 300
    }
}

# 设备配置表
DEVICE_CONFIG = {
    "AC-01": {
        "name": "精密空调-01",
        "type": "cool",
        "modbus_addr": 1,
        "control_register": 40001,
        "status_register": 30001,
        "priority": 1
    },
    "AC-02": {
        "name": "精密空调-02",
        "type": "cool",
        "modbus_addr": 2,
        "control_register": 40001,
        "status_register": 30001,
        "priority": 1
    },
    "DEH-01": {
        "name": "除湿机-01",
        "type": "dehumidify",
        "modbus_addr": 3,
        "control_register": 40001,
        "status_register": 30001,
        "priority": 2
    }
}

七、典型坑

死区设置过小：温度死区仅0.2℃，导致精密空调每分钟启停一次，压缩机寿命急剧缩短。解决：死区至少0.5℃，湿度至少2%RH。
忽略设备启动冲击：多台设备同时启动，电流冲击导致断路器跳闸。解决：错峰启动，间隔30秒以上。
传感器故障导致误动作：单个传感器漂移，触发错误启停。解决：多传感器表决，异常剔除。
防抖时间设置不当：on_delay=5秒，瞬时干扰就触发设备启动。解决：on_delay至少60秒，off_delay至少120秒。
设备互斥逻辑缺失：制冷和制热同时启动，浪费能源且损坏设备。解决：严格互斥，高优先级抢占。
轮值策略未考虑设备差异：新旧设备运行时间差异大，但轮值算法未加权。解决：按累计运行时间排序，优先启动运行时间少的设备。
组态画面未显示死区范围：运维人员看不到实际控制范围，误以为系统不灵敏。解决：组态画面明确标注阈值线和死区带。
Modbus写寄存器未校验：写入启动命令后未读取确认，实际未启动。解决：写后读回验证，失败重试3次。
忘记设备手动/自动切换：维护时切换到手动，维护后忘记切回自动，系统长期不自动控制。解决：手动模式超过2小时自动弹窗提醒。
历史数据未用于优化：阈值固定不变，未根据实际运行数据优化。解决：定期分析历史数据，自动调整死区和阈值。

八、小结

恒温恒湿净化设备的组态联动开发，核心在于阈值模型、防抖算法、设备调度三者的有机结合。阈值模型定义了"什么时候该动作"，防抖算法确保"不因瞬时波动而误动作"，设备调度解决"多台设备如何协调工作"。在实际部署中，建议采用PLC做硬保护、SCADA/边缘网关做软调度的混合架构，既保证可靠性又兼顾灵活性。联动逻辑上线后，需要持续运行观察至少一个月，根据实际数据微调参数，才能达到最优控制效果。

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

学习笔记

#档案自动化恒温恒湿控制

恒温恒湿净化设备组态联动开发：基于温湿度阈值的自动启停逻辑

恒温恒湿净化设备组态联动开发：基于温湿度阈值的自动启停逻辑

恒温恒湿净化设备组态联动开发：基于温湿度阈值的自动启停逻辑

一、为什么需要组态联动

二、系统架构

2.1 整体拓扑

2.2 联动逻辑引擎的部署方式

三、阈值模型设计

3.1 单参数阈值模型

3.2 死区（Dead Band）设计

3.3 多传感器融合判定

四、防抖与滤波算法

4.1 时间防抖（Time Debounce）

4.2 滑动窗口滤波

五、设备调度逻辑

5.1 多设备轮值策略

5.2 设备互斥与优先级

六、组态画面设计

6.1 典型组态画面元素

6.2 组态逻辑配置表

七、典型坑

八、小结

社区

活动

圈层

关于

腾讯云开发者

热门产品

热门推荐

更多推荐
