反射内存网络故障排查与维护实战

一、引言

反射内存网络平时低调可靠，一旦出问题往往直接卡住整个实时系统的脖子。现场工程师最怕两类情况：一类是“怎么都通不了”，另一类是“偶尔抽一下”——前者好找，后者最难熬。本文按故障现象分类，给出反射内存网络常见问题的排查思路、常用诊断手段和日常维护建议。文中命令行名称以厂商随卡提供的诊断工具为准（通常统称为 rfm2g 实用程序），不同厂商具体命令字可能略有差异。

二、链路不通

链路不通是最常见的故障，典型表现是板卡 Link 灯不亮、诊断工具看不到对端节点列表。排查顺序建议从物理层往上走：

第一，光纤方向。最常见也最隐蔽的错误是 TX 接 TX、RX 接 RX 或一对光纤同时接反。牢记“本端 TX 接对端 RX”，环网要首尾闭合。第二，光纤物理损伤。过度弯折、被机柜压伤、老鼠啃咬都可能断纤，用红光笔（VFL）沿光纤打光，在断点处会有漏光；衰减大的链路用光功率计对比收发光功率。第三，接头污染。光纤端面沾灰会让光功率大幅下降，用专用清洁笔清洁 LC 或 ST 接头后重新插拔。第四，节点 ID 冲突。两个节点拨成同一号，会导致中断错乱和节点列表异常，逐台核对拨码开关。第五，光模块或端口故障。用已知良好的短跳线把可疑光模块换到正常端口交叉互换，定位是模块坏、板卡坏还是交换机端口坏。

三、数据不同步

链路通了但数据对不上，是第二类高发问题。常见原因有：

第一，内存映射偏移约定不一致。节点 A 以为数据在 0x1000，节点 B 却从 0x2000 读，自然读到旧数据或空白。开工前必须把共享内存布局图冻结，所有节点按同一张图映射。第二，写入顺序与原子性问题。一组控制字分多次写入，对端在中间状态读到半新半旧数据。解决方案是引入序号或状态字：写端先写“中间态”，写完数据再翻转序号；读端比对序号一致才认为有效。第三，中断丢失。用中断方式通知对端时，若 ISR 过长或被高优先级任务阻塞，会漏中断。对可靠性要求高的场合，应在中断之外再加周期轮询兜底，或采用“中断唤醒加内存确认”的组合。第四，内存窗口大小配错。把窗口设得比板卡实际容量大，超出部分读写会被丢弃或触发总线错误。

四、延迟抖动变大

反射内存的卖点是确定性，一旦发现延迟抖动明显变大，要从三个方向查：

第一，主机 CPU 负载与操作系统调度。Windows 或 Linux 下若被其他进程抢占、磁盘中断风暴、杀毒软件扫描，都会让 ISR 和应用任务响应变慢。调试期建议关闭无关服务，把实时进程绑核、设高优先级。第二，驱动配置。中断亲和性、内核参数、是否开了日志打印，都会影响尾延迟；不要在交付系统里长期开调试级日志。第三，拓扑级联过多。星型网络下交换机级联级数过多，或环网节点数偏多，每经过一跳都有存储转发延迟；当延迟指标吃紧时，应考虑拆分多网、减少级联级数，或改用冗余双环把流量分摊。

排查抖动时建议先用示波器和数字输出做一次“干净基线”：停掉所有非必要进程，单独跑一对节点，测出来的延迟分布就是这套硬件的理论下限。再把业务进程一个一个加回来，观察哪一步抖动突然变大，往往就能定位到是哪个软件引入的问题。不要一上来就怀疑光纤，软件层造成的抖动往往比光链路劣化更常见。

五、偶发丢包或误码

偶发故障最折磨人。典型表现是系统跑几小时甚至几天才出一次 CRC 错误、一次数据跳变。重点怀疑：

第一，光纤衰减过大。多模光纤老化、熔接点过多、弯曲半径长期不足，都会让收光功率逼近接收灵敏度边缘，温度一变就误码。用光功率计定期测收光功率，与交付基线对比。第二，光模块老化或不匹配。多模与单模模块混用、不同厂家模块互通，短距离可能勉强通，长距离或高温下就出错。更换为同型号模块重试。第三，电磁干扰。光纤本身抗干扰强，但光模块附近的电源噪声、伺服驱动器变频器辐射可能影响 PCB 上的高速信号。检查接地、屏蔽和线缆分隔。第四，板卡散热。反射内存光模块长时间高温会缩短寿命、增加误码，确保机柜风道通畅。

六、交换机端口故障

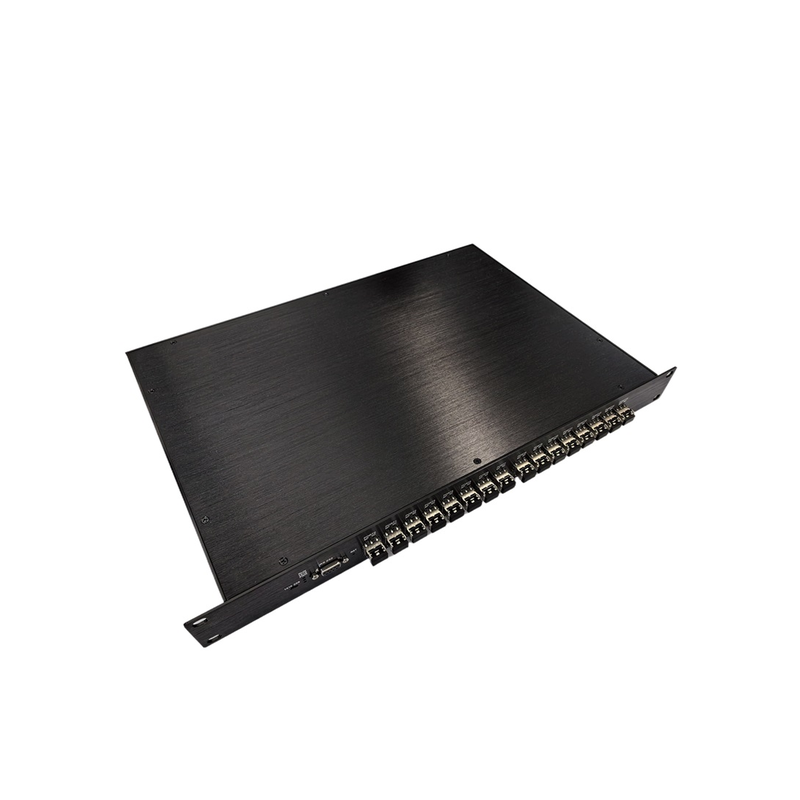

反射内存交换机（Hub）是星型网络的单点。某个端口失效通常表现为：插在该端口的节点 Link 不亮，但把同一根光纤换到相邻端口就正常；交换机前面板对应端口的状态灯异常。处理思路是先换端口旁路定位，再换光模块；若整台交换机多端口同时异常，应怀疑电源或背板。冗余设计的星型网络可在规划时把关键节点跨交换机接入。

交换机本身一般没有操作系统，也不需要配置 IP，维护重点就是看电源、看指示灯、定期除尘。如果交换机提供 SNMP 或本地状态口，应把端口 Link 状态和错误计数接入机房动环监控，异常时自动告警，而不是等用户报障才发现。

七、维护建议

第一，常备关键备件。至少留一块与在用型号相同的反射内存卡、两个备用光模块、一箱短跳纤。备件要定期通电测试，防止“拿出来用不了”。第二，建立光功率基线。交付时记录每个端口的收发光功率，每季度抽测一次，趋势劣化到阈值（例如比基线低 3 dB）就提前更换光纤或模块，不要等断了再修。第三，定期巡检。每季度看一次诊断工具里的错误计数是否增长，看一次板卡温度和指示灯状态；每年做一次固件与驱动版本盘点。第四，变更走流程。任何加节点、换光纤、升级驱动都要记录在案，并在变更后重新跑一遍收发例程验证。第五，保留厂家技术支持通道。国产兼容产品虽然便宜，也要确认厂商能提供固件更新和现场支持，否则多年后备件和文档都会成问题。

另外建议建立一份“故障案例库”：每次现场故障都按“现象、定位过程、根因、解决办法、预防措施”五条记录下来。反射内存现场故障种类其实有限，三五次故障之后，团队内部就能形成一套条件反射式的排查清单，新工程师照着清单走，也能在十几分钟内把常见问题排除掉。这比任何培训材料都更接地气。

八、结语

反射内存故障排查的核心心法是“分层定位、对比基线”：物理层用红光笔和光功率计，链路层用诊断工具看节点列表和错误计数，数据层用收发例程验证同步，系统层看 CPU 负载和调度。把基线数据留好，把备件备足，绝大多数现场故障都能在小时级解决。
