引言

在半实物仿真、工业测控、变电站测试、高速运动控制等场景里，普通以太网、TCP/IP网络总会遇到延迟抖动、数据丢包、时间不同步问题。当多台设备需要在微秒级别完成数据交互，传统网络协议栈带来的开销就成了瓶颈。

5565反射内存卡（Reflective Memory），就是面向强实时多节点数据共享场景的专用硬件通讯方案。它可以让网络内所有节点，共享同一块内存区域，任意一台主机写入数据，其余节点在微秒级自动同步更新，不需要复杂握手、协议解析。本文从原理、硬件结构、工作流程、应用场景、优势对比几个方面，带你看懂5565反射内存卡。

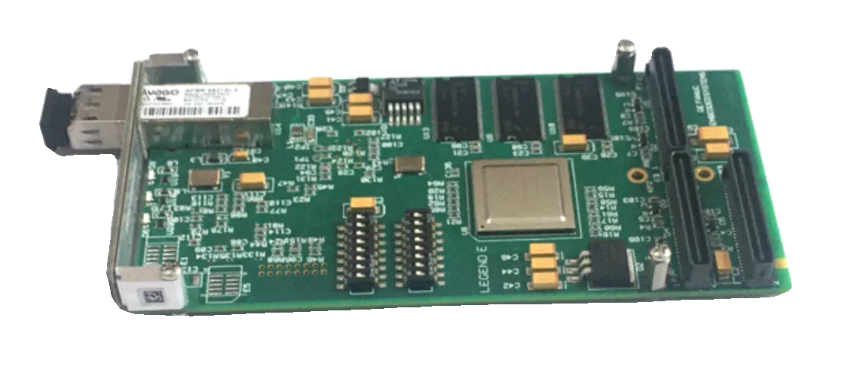

一、什么是反射内存卡？

反射内存（RFM，Reflective Memory）是一种硬件级共享内存通讯技术，5565是应用最广泛的一代反射内存芯片/板卡型号。

简单理解：在环网内的每一台计算机，都插上一块5565反射内存卡，每张卡自带一块本地内存。所有板卡的内存构成一个全局统一的共享内存空间。

• 节点A往本地反射内存地址写入数据
• 硬件自动捕获写入动作，通过光纤环网广播数据
• 环网内其余所有节点的反射内存硬件自动更新本地对应内存
• 上层软件直接读取本地内存，就能拿到其他节点最新数据

整个数据转发过程由板卡硬件独立完成，不占用主机CPU，绕过操作系统网络协议栈，这就是它能做到微秒级同步的根本原因。

核心特点：写即同步。软件只需要读写本地内存地址，不需要调用send/receive这类网络接口。

二、5565反射内存卡微秒级同步，底层怎么实现？

1. 硬件环网传输，无操作系统协议栈开销

普通以太网数据流程：应用层→TCP/IP协议栈→网卡驱动→网卡→网线→对端网卡→协议栈→应用。多层软件拷贝、校验、握手，带来毫秒级抖动。

5565完全不同：CPU写本地反射内存，板卡硬件直接截获内存写操作，打包后通过光纤环转发。全程不需要操作系统参与数据打包解析，CPU只负责读写内存，通讯工作交给板卡硬件。

2. 光纤环形拓扑，低延迟确定性传输

5565默认光纤环网架构，信号沿环路单向传输。

• 支持多节点串联成环，节点数量可扩展
• 光纤介质抗电磁干扰，适合工业、测控强电磁环境
• 传输延迟固定，确定性时延，抖动极小，延迟只和光纤物理长度、节点数量相关，不存在以太网拥塞带来的随机延迟。

3. 内存镜像机制

每个节点的反射内存，是全局共享内存的完整镜像。 节点写入数据 → 硬件广播 → 所有节点硬件自动刷新本地镜像内存。 软件读取时，读的就是本机板卡上的本地内存，读取速度等同于内存访问速度。

典型指标参考： 数据同步延迟：亚微秒~几微秒级别 支持节点数：最多256个节点 传输介质：光纤，抗干扰强 内存容量：板载内存可选配置

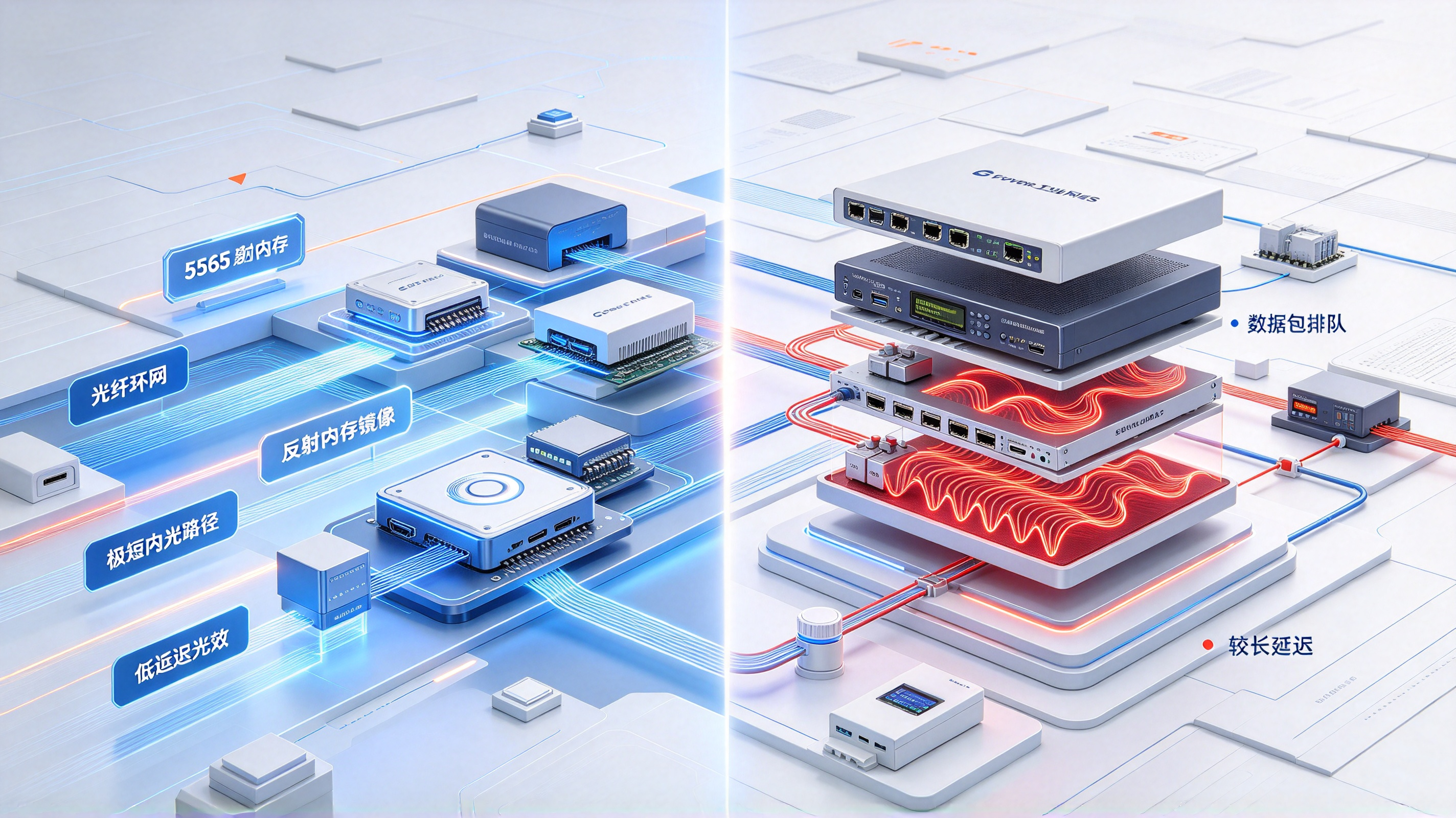

【配图3｜16:9 对比框图：左侧5565反射内存数据链路，右侧传统以太网TCP/IP链路，直观对比链路层数与延迟差异】

三、5565反射内存关键能力

1. 强实时确定性 时延可预测，不会出现网络拥堵造成的突发延迟，是半实物仿真最重要指标。仿真模型必须在固定时间步长运算，一旦延迟抖动，仿真结果失效。
2. CPU占用极低 数据收发由板卡硬件处理，主机CPU只负责业务运算，不用处理通讯事务，适合高负载实时仿真主机。
3. 强抗干扰 采用光纤通讯，电气隔离，不怕高压、电磁干扰，广泛用于电力、军工、车载测试等恶劣工业环境。
4. 开发简单 API简单，没有socket、报文打包、拆包逻辑。开发人员只需要读写指定内存地址，和普通变量读写类似，大幅降低多机协同软件开发工作量。
5. 支持多操作系统 支持Windows、Linux、VxWorks、实时操作系统RTOS，适配各类工控机、仿真机。

四、典型应用场景

1. 半实物仿真HIL 电力仿真、飞行器、车辆动力系统硬件在环测试，多仿真节点之间需要严格同步，微秒级数据交互。
2. 变电站/电力实时测控 电力继电保护测试，多装置同步采集、同步输出，对时间一致性要求极高。
3. 高速运动控制、机器人集群控制 多控制器协同，实时交换位置、力矩状态。
4. 分布式实时数据采集 多台采集设备同步采样，数据全局共享，保证采样时序一致性。
5. 航空、船舶测试系统 多节点分布式测试，高可靠强实时数据交互场景。

五、5565反射内存 vs 普通以太网、EtherCAT

简单总结：EtherCAT偏向运动控制总线；反射内存优势在于多节点对等全局内存共享，多台主机可以自由读写同一片共享空间，非常适合分布式仿真场景。

【配图4｜16:9 场景应用图：工控机房，多台工控机组成半实物仿真测试机柜，光纤布线连接，标注5565反射内存实时仿真系统】

六、5565反射内存使用注意事项

1. 采用环形拓扑，如果环上一处光纤断线，整个环网通讯中断；部分方案支持冗余双环提升可靠性。
2. 光纤布线需要注意弯折半径，避免光纤损伤。
3. 节点数量越多，总传输延迟会小幅增加，项目前期需要评估节点数量与光纤长度带来的时延。
4. 软件需要做好共享内存读写互斥，多节点同时写同一个地址时，需要业务层做数据锁保护，防止数据覆盖。

结尾

5565反射内存卡的核心本质，就是用硬件实现分布式共享内存，绕开操作系统网络协议栈，依靠光纤环网完成微秒级确定性数据同步。

它不是通用网络，不适合普通文件传输、上网业务。但在半实物仿真、电力测试这类对实时性、时序一致性有极致要求的场景，反射内存依然是成熟可靠的经典方案。随着分布式仿真项目越来越多，5565反射内存方案依旧在工业测控、仿真测试领域持续发挥价值。
