D1s核心板复刻前，先把电源和工程版本对齐

下载了原理图，PCB也能打开，是否就可以直接下单？先别急。有一种返工很隐蔽：你看的在线图纸和你下载的工程，名字一样，细节却已经不同。等软件、接线图和板子各认一套命名，排错就成了猜谜。

这次拿一块 D1s/F133 核心板做练习，把审查范围收在两件具体的事上：锁定图文代码对应的工程版本，以及检查电源与启动接口的关键标注。最后做一个可以实际运行的 Python 工具，把“眼睛看过了”变成可重复的检查。

这里没有实体上电、Linux 启动或 DRC 结果。读者得到的是下单前的审查方法与工具，不是一份已验证的整机复刻教程。

同一个名字，不一定是同一份工程

核对工程时，在线 PCB 的 SPI 数据线使用 SPI0_MOSI/MISO，下载的硬件包则使用 SPI0_D0/D1/D2/D3。只记住工程链接或文档 ID，无法解释这处差异。

本次以下载的硬件 ZIP 为唯一输入，把其中的原理图和 PCB JSON 同时导入嘉立创 EDA 独立副本，然后重新导出。原文件没有改接线，也没有改器件参数。这样，下面的图、脚本输入和附件才有一个共同起点。

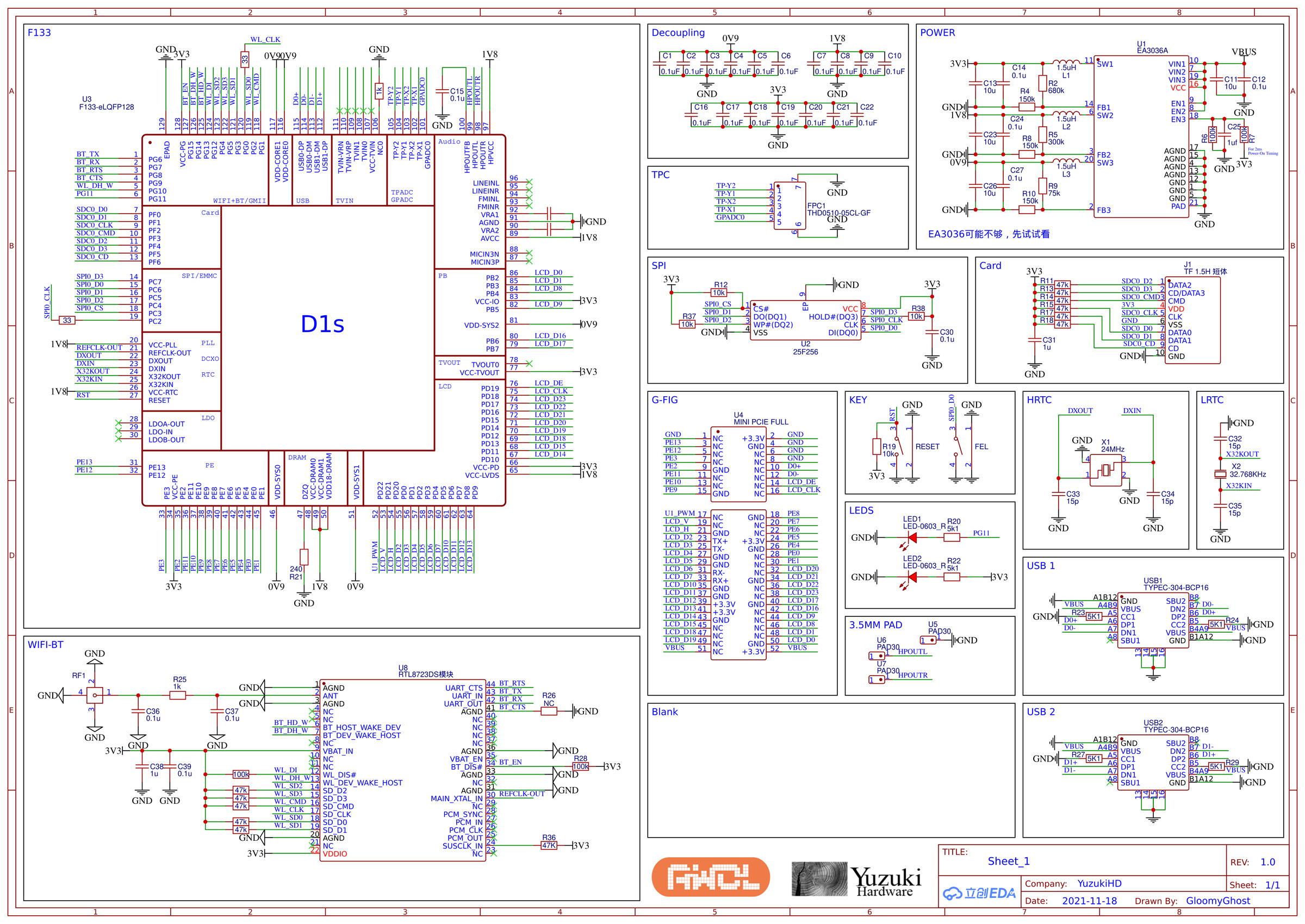

对应硬件包的完整原理图

图1：原理图总览用于定位分区。细小标注请结合下方局部图或附件中的高清 PNG、矢量 PDF 阅读。

版本记录不必写成一大本。至少记住三个东西：来源地址、输入文件的 SHA-256、此次检查和导出的日期。文件名相同但内容不同，哈希会告诉你；图纸改了却继续复用旧测试结果，也会留下明确的断点。

本次输入压缩包的 SHA-256 为：

EE2D3C1B9A1B1E31D8E38F7444C725CE1931463C6E8F9656C890AE56FF518EBC

电源树：先数芯片，再数通道

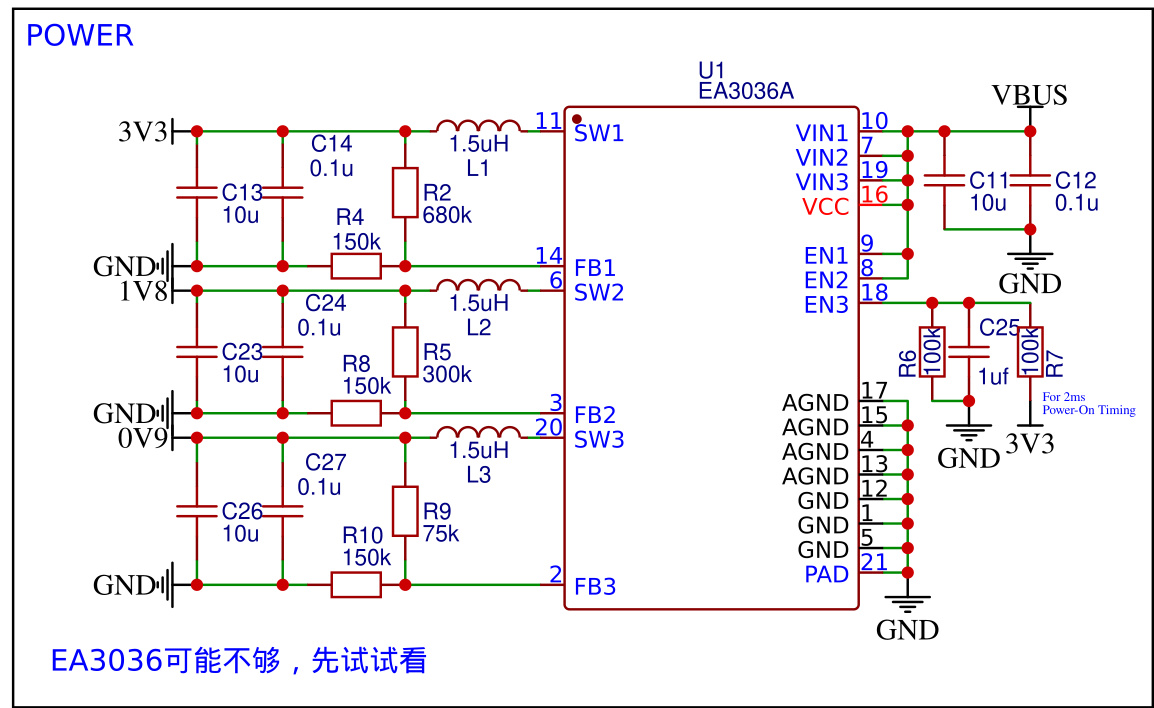

EA3036A电源分区

图2：POWER 分区完整保留了反馈、电感、使能和原图备注。图中的 U1 是一颗 EA3036A，内部有三路开关通道。

电源区最容易被一句“三路电源”带偏：三路通道不等于三颗稳压芯片。图中三个 VIN 接到 VBUS，三个 SW 分别经过 L1、L2、L3；输出标签是 3V3、1V8、0V9。

按图纸可整理出如下核对表。它记录的是标注值，不是测量值。

这个表能帮助查错，却不能直接宣告输出合格。要算反馈设定值，仍须拿到实际采购器件的数据手册，确认反馈基准与容差；要判断能否带起负载，还需要各电源域的启动和峰值电流。

原图电源区留了一句“EA3036可能不够，先试试看”。这句话值得留下：它说明负载余量当时就不是已经闭合的结论。芯片型号、电感值和网络标签齐全，也无法替代启动压降、纹波和热设计检查。

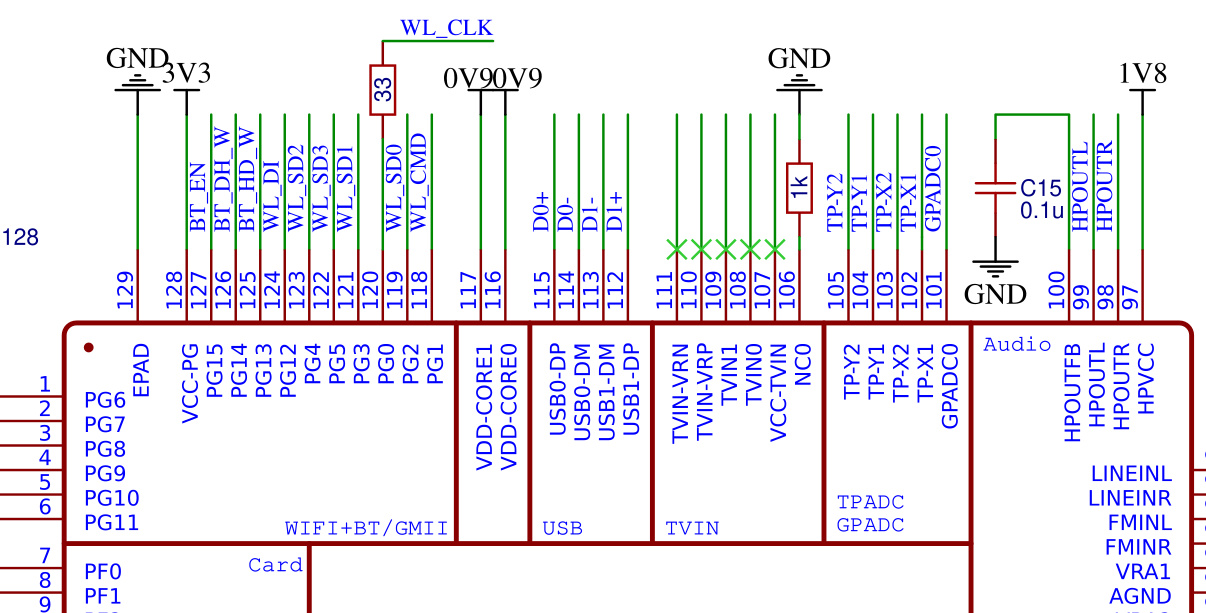

主芯片电源引脚局部

图3：主芯片上部引脚局部。电源标签分别落在不同引脚附近；相邻位置不代表相同电源域。

读电源图时，可以用“输出标签—主芯片电源脚—去耦”这条路线做逐项复核。尤其要区分 VDD-CORE、各组 VCC 与模拟相关电源。本文只展示图纸标注，不把符号与标签的存在当作每个引脚都已满足芯片要求。

SPI与TF卡：命名核对要落到引脚

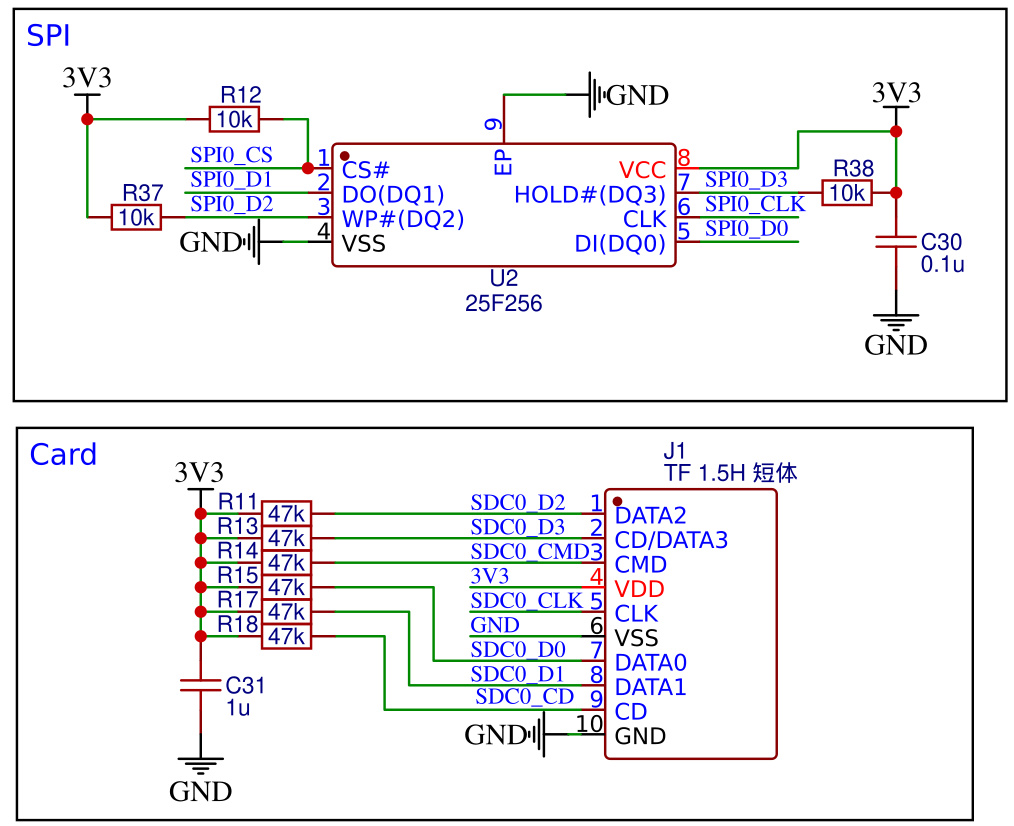

SPI Flash与TF卡接口局部

图4：SPI 与 Card 分区，能直接读到 Flash 引脚和 TF 卡信号标注。

U2 的型号标注为 25F256。按这张图，SPI0_D0 接到 5 脚 DI(DQ0)，SPI0_D1 接到 2 脚 DO(DQ1)；SPI0_D2、SPI0_D3 分别接到 3 脚 WP#(DQ2) 和 7 脚 HOLD#(DQ3)。6 脚是 CLK，1 脚是片选。

这解释了为什么不能在全文里直接把 D0/D1 全部替换成 MOSI/MISO：图里还有 DQ2、DQ3 及其上拉。是否采用四线模式，需要继续核对实际 Flash 器件、主控复用与软件配置，本文没有验证这些运行条件。

Card 分区使用 SDC0_CMD、SDC0_CLK 和 SDC0_D0 至 SDC0_D3。网络标注能对上，卡槽封装却仍可能不对。复刻前必须核对实际卡槽料号、焊盘编号、插卡方向和机械尺寸，不能把看起来相同的外壳当作封装兼容。

把“搜索到了”改成“解析到了”

最省事的检查是搜索整个 JSON：只要找到 SPI0_D0 就算通过。问题在于，它可能出现在备注里，甚至只是 SPI0_D01 的一部分。这样的 PASS 很好看，也很容易误导。

配套工具改为解析 JSON，再读取 EasyEDA 的实际记录：原理图只统计 N 网络标签和 F 电源标志，PCB 只统计 PAD 与 TRACK 的网络字段。封装内部记录也会展开。核心函数如下，完整命令行程序和测试在附件中。

from collections import Counter

def inventory(document):
    counts = Counter()
    if "schematics" in document:
        sheets = [s["dataStr"] for s in document["schematics"]]
    elif "shape" in document:
        sheets = [document]
    else:
        raise ValueError("Unsupported EasyEDA document structure")
    for sheet in sheets:
        pcb = str(sheet.get("head", {}).get("docType")) == "3"
        for shape in sheet["shape"]:
            for record in shape.split("#@$"):
                fields = record.split("~")
                kind = fields[0]
                if pcb:
                    index = {"PAD": 7, "TRACK": 3}.get(kind)
                    if index is not None:
                        counts[fields[index]] += 1
                elif kind == "N":
                    counts[fields[5]] += 1
                elif kind == "F":
                    parts = record.split("^^")
                    if len(parts) < 3:
                        raise ValueError("Malformed net flag")
                    counts[parts[2].split("~")[0]] += 1
    return counts

它针对附件中的 EasyEDA Standard JSON 结构编写。遇到其他格式或损坏记录，应报错后检查输入，不能把解析异常改成“已通过”。

解压附件，在有 Python 3.12 的电脑上运行，不需要安装第三方库：

python net_audit.py hardware/schematic.json hardware/pcb.json
python -m unittest -v test_net_audit.py

两份输入的电源、SPI、SD 和 USB 预期名称均存在。SPI 记录次数如下：

记录数不是器件数，也不是连通长度。PCB 一条网络可以由多个焊盘和多个走线记录组成，原理图同名标签也可能重复出现。这个结果只能回答“预期的准确名称是否进入了对应记录”，不能回答两点是否真正连通、布线是否合格或能否启动。

三个测试分别覆盖备注与前缀误命中、封装内焊盘与走线计数、未知结构与损坏标志拒绝。本次实际运行均通过。改进的价值就在这里：让检查证据更可信，同时让工具的能力边界更清楚。

PCB两面都看，别凭铺铜猜性能

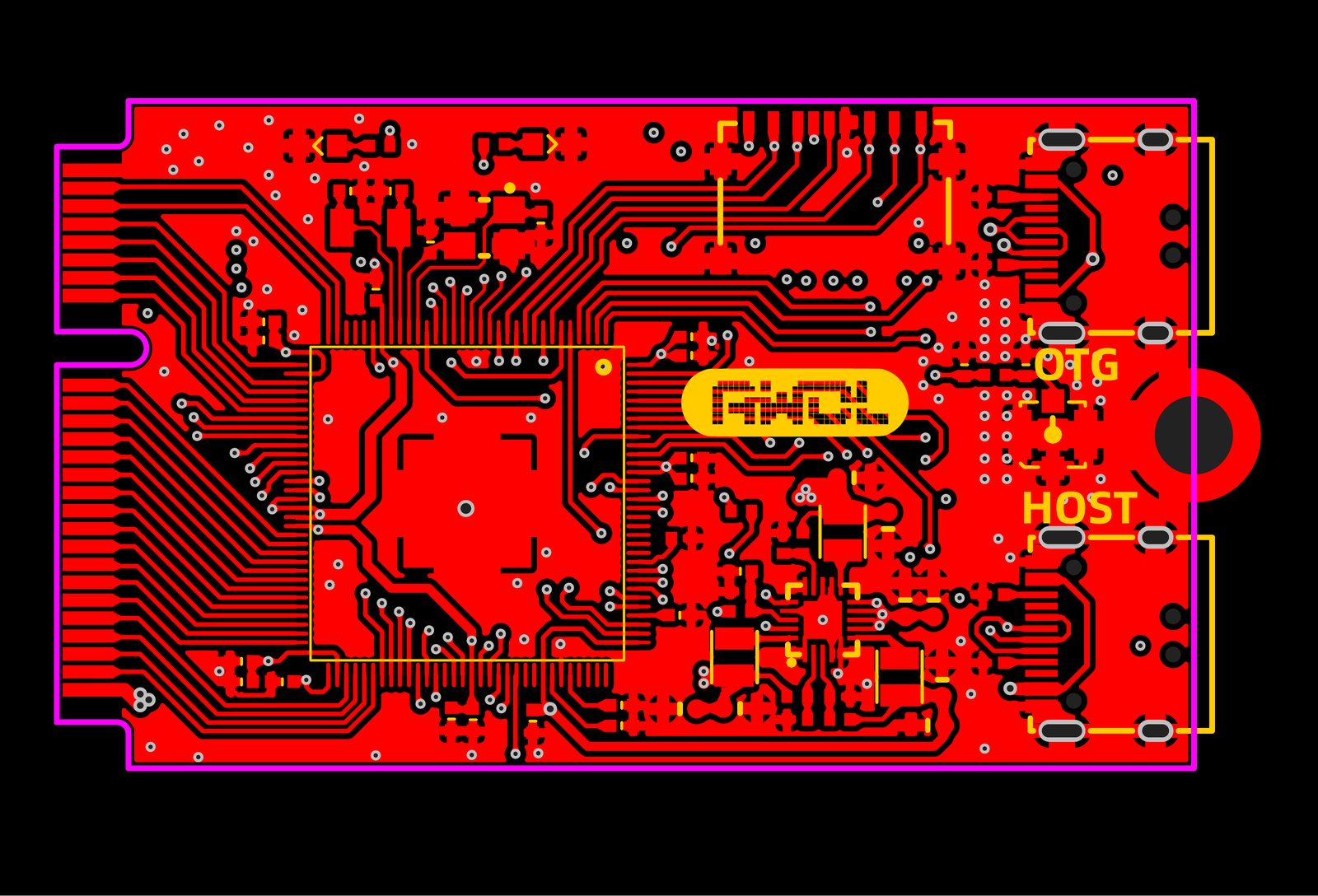

PCB顶层铜与丝印

图5：顶面方向的顶层铜、顶层丝印、外形与焊盘视图。

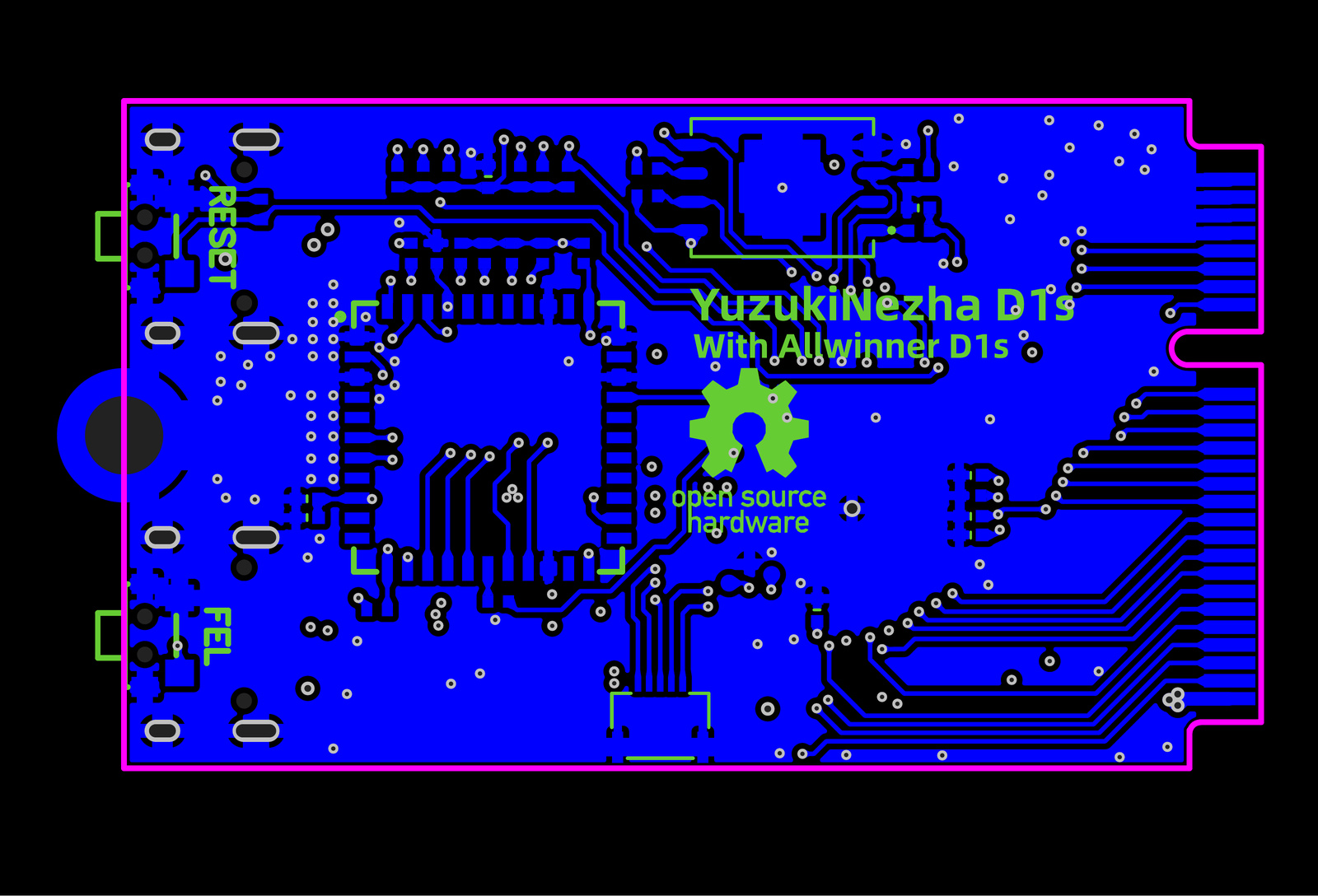

PCB底层铜与丝印

图6：从板底观察的底层视图。导出母图经过整体水平翻转，观察方向与图5不同。

两张图适合检查器件区域、连接器位置和顶底层走线分布。它们没有展示这块四层板的两个内层，因此不能仅凭图5、图6判断完整地回路或高速信号质量；铺铜面积大也不能自动推导出回流路径连续。

下一步应在完整工程里检查层叠与内层、关键电源回路、过孔连接及制造规则，再运行 DRC。电气规则检查与实际测量各解决不同问题，本文没有用高清图片替代这些结果。

此外，Mini PCIe 外形不能当作标准 PCIe 电气兼容的保证。图纸中的卡边接口引出自定义信号，配底板时仍要逐脚核对。TF 卡槽、未完成的音频部分以及模块相关的 Wi-Fi 配置，也都没有在这次审查中被验证为可用。

下单前先把版本锁住，再把已知问题写成具体检查项，会比拿到板子后逐个猜接口更省时间。这篇文章完成的是第一轮文件与标注审查，后续上电和软件验证应另存证据，不能沿用这里的 PASS。

资料、源码与复用说明

• 项目：YuzukiNezha D1s/F133 RISC-V Linux 核心板；原设计 YuzukiHD / Yuzuki Hardware，立创转载页面为 100askteam。
• 立创项目：https://oshwhub.com/100askteam/yuzukif133_transfer
• 原项目仓库：https://github.com/YuzukiHD/YuzukiNezha-D1s
• 配套源码与高清材料：本文 DF 版本的附件 YuzukiNezha-D1s-article-materials.zip，含完整 net_audit.py、测试、对应 JSON、原始说明与验证记录。跨平台读者可访问 https://mc.dfrobot.com.cn/article-386230.html 查找附件。
• 本文依据：同一硬件包中的原理图、PCB JSON 和原始 README；EasyEDA Standard 的实际标签、焊盘与走线记录。图纸标注不代表器件实测参数，器件选型仍须核对厂家手册。
• 许可：项目页元数据标注 CC0 1.0，硬件包自身明确写 CERN-OHL-P。本文硬件材料沿用包内更具体的 CERN-OHL-P 声明，按该许可第7.3条对未指定版本的 P 变体使用 v2 文本；附件保留原始说明、图纸标识与许可全文。独立编写的检查工具另以 MIT 授权，不将硬件改标为 MIT 或 CC0。
• 图片处理：从该硬件包导入的 EDA 副本重新云端导出，原理图母图4000像素宽，PCB从矢量 PDF 渲染为长边3200像素；正文做等比例缩图与局部裁剪，底面整体翻转。必要标识保留，未生成或补画连线。附件保留高清母图与 PDF。
• 实际完成：版本对齐、结构化名称盘点、三项自动测试及高清导出；未改电路、未执行 ERC/DRC、未做实体上电、Linux 引导、热与高速信号测试。本文经过 AI 辅助分析与编辑，结论以列明证据和验证范围为限。
