适用：FFC 工厂业务、PMC、报价、客户选型，可直接复制到 Word

一、FFC 报价计算公式（含税 / 不含税，制造业通用）

前提：常规 PET，镀锡铜，单补强，无屏蔽；镀金、PI、屏蔽、特殊补强单独加价

1. 基础物料成本公式

FFC 材料成本 = 导体成本 + PET 膜成本 + 补强板成本 + 胶成本 1）导体（扁平铜带） 铜成本 = 铜宽度 × 铜厚度 × 长度 × 铜密度 (8.9) × 铜单价（元 /kg）

铜单价：按长江有色现货铜价，镀锡铜额外 + 镀锡加工费；镀金铜按镀金厚度算金盐成本

2）PET 绝缘膜 膜成本 = 膜总宽 × 总长度 × 膜厚度 × PET 密度 (1.4) × PET 单价

3）补强板 Stiffener 补强成本 = 补强面积 × 补强片单价（按片算更常用，0.1/0.125/0.2mm PET 补强）

4）胶层：一般合并进膜单价，小订单单独核算

2. 单条 FFC 材料成本简化版（工厂快速报价，业务最常用）

适合快速估单价，不细拆铜膜 单条材料成本 = 排线总长度 (m) × 排线总宽度 (m) × 材料基价 (元 /㎡) + 补强片费用 + 端子剥口加工费

3. 成品报价（不含税）

不含税单价 =（材料成本 + 加工费 + 损耗）÷ 良品数量

· 加工费：裁切、剥口、贴补强、检验、包装；小批量打样加工费高

· 损耗：常规量产 5%~12%；窄间距 0.3P、细铜、镀金：10%~20%

小批量打样损耗 20%~40%

4. 含税报价（13% 增值税）

含税单价 = 不含税单价 × 1.13

5. 额外加价项（重点，报价容易漏）

· 镀金：按镀金面积 + 镀金厚度（0.05μm/0.1μm/0.2μm）加价，金厚越高越贵

· 屏蔽 FFC（铝箔屏蔽 / 铜箔屏蔽）：增加屏蔽层 + 导电胶，单价上浮 30%~100%

· PI 膜耐高温 FFC：替换 PET，材料单价上浮 80%~150%

· 特殊结构：B 型反向补强、双补强、异形裁切、多段剥口，加收工艺费

· 模具费：非常规宽度 / 特殊外形，新开刀模；量产订单可返还模具费

· 运费、包装费、第三方检测费（UL）按需另外加

举例快速估算：0.5P，20P，长度 100mm，单补强镀锡常规 FFC 材料成本≈0.22 元 / 条，加工 + 损耗≈0.08 元，不含税≈0.3 元 / 条；含税≈0.339 元 / 条

二、UL 认证与 FFC 排线

• UL（Underwriters Laboratories）是美国保险商实验室，为全球权威安全认证机构

• FFC（Flat Flexible Cable）排线 UL 认证主要依据UL758（电器布线材料标准）和UL2651（扁平线缆标准）

• UL 认证分为三类：Listed（完整产品认证）、Recognized（零部件认证）、Classified（特定用途认证）

2. FFC 排线 UL 印字的意义

• 产品 “身份证”，可通过 UL 档案号追溯生产厂家，如E343884是UL认证档案号，是代表FFC排线的生产工厂（E343884双品电子www.ffcsp.cn），常规的还有E489701、E488937、E308724、E352017、E339609、E256404、E214500、E216831、E211048、E239689、E254854、E363975、E315619、E490876、E351714、E337139、E352017、E308092、E347603、E481368、E504415、E235863、E356155、E308724、E480518、E347603、E481368、E504415、E235863、E356155等

• 直观确认产品符合安全标准，增强市场流通信任度

• 明确核心技术参数，指导终端设备的正确选型与使用

3. UL 印字位置与材质

• 印字区域通常为 FFC 排线上胶膜（印字膜），下胶膜多为纯白无印字膜

• 印字膜由 PET 基材、印刷油墨层和热熔胶层组成，常见总厚度为 43U、60U、80U、100U

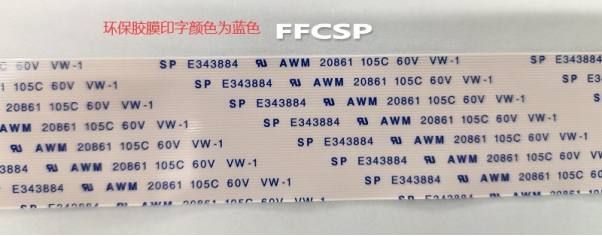

• 印字颜色默认多为蓝色，可根据客户需求定制白色、黑色等特殊颜色

二、UL 印字完整内容解析

标准 UL 印字示例

UL E343884 AWM 20624 80℃ 60V VW-1

1. UL 标志

• 必须包含 “UL” 字样或 UL 专属图案标识，该标识为注册商标

• 标志右下方标注 “us” 代表美国市场适用，左下方标注 “c” 代表加拿大市场适用，双标识则表示两国市场均适用

2. UL 档案号

• 格式为E+6 位数字（如示例中的 E343884），是生产厂家的唯一资质识别代码

• 验证方式：可通过 UL 官网 iQ™数据库输入档案号，查询厂商认证资质与证书状态

3. AWM 标识

• AWM 为Appliance Wiring Material的缩写，表明产品符合 UL758 标准的电器内部布线材料要求

• AWM 后的数字（如 20624）为STYLE 编号，对应 UL758 标准中具体的产品规格技术页面

4. 产品型号（STYLE 编号）

常见 FFC 排线 UL 型号及核心参数如下表所示：

5. 额定温度与电压

• 温度单位为 “℃”，电压单位为 “V”，直接决定排线的适用场景与载流能力

• 温度等级：80℃为标准等级，105℃为高温等级，等级越高对材料耐高温性能要求越严苛

• 电压等级：常见 30V、60V、90V、300V 等，电压越高对绝缘层厚度和安全间距的要求越高

6. 燃烧等级

• VW-1：UL 垂直燃烧测试等级，要求燃烧滴落物不可点燃下方棉絮，为 FFC 排线最通用阻燃等级

• 其他常见燃烧等级：

◦ FT1：CSA 标准垂直燃烧测试（适配加拿大市场）

◦ FT2：水平燃烧测试等级

◦ CL2：密闭燃烧箱测试等级（适配建筑内部布线场景）

7. 导体规格（可选标识）

• 通常以AWG（美国线规）标注，如 22AWG、28AWG

• AWG 数值越小，导体截面积越大，载流量越高

• 28AWG 对应截面积约 0.08mm²，适配低功率电子设备；22AWG 对应截面积约 0.33mm²，适配中等功率设备

8. 其他特殊标识

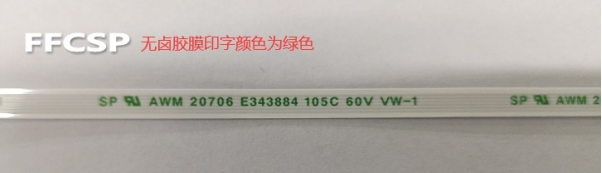

• HF：无卤胶膜标识，代表产品不含卤素，环保等级更高

• TC-T：导体为镀锡铜线，且镀锡厚度≥40μ"

• VSV：排线为三层结构，即绝缘层 + 屏蔽层 + 护套层

• UL1354：属于微同轴电缆，不是标准 FFC，很多客户会混淆；微同轴用于高速 LVDS/EDP，不是扁平铜带 FFC。

FFC 常规电气 / 环境参数

1. 耐压：常规 60V/90V；PI 款最高 300V

2. 绝缘电阻：≥100MΩ @DC500V

3. PET 工作温度：-20℃ ~ +105℃；PI：-40℃ ~ +150℃

4. 弯折寿命：PET 静态使用（不反复折）5k~10k 次；高挠铜 FFC 可达百万次

5. 环保：默认 RoHS/REACH；车载客户需要 IATF16949

三、FFC 屏蔽结构选型（EMI 干扰解决方案）FFCSP

什么时候选屏蔽：高速信号 MIPI/LVDS/EDP、电源大电流、靠近马达 / 射频，容易干扰

3 种屏蔽 FFC 方案对比

表格

屏蔽 FFC 设计要点：

1. 必须预留接地引脚（GND），屏蔽层单点接地；多点接地容易产生地环路噪声

2. 铝箔屏蔽的导电胶一定要和 FFC 地线导通，只贴铝箔不接地 = 没有屏蔽效果

3. 0.3P 窄间距 FFC 做屏蔽难度高，良率下降，报价要额外加损耗

选型快速判断

✅ 低速信号（GPIO，电源）：普通非屏蔽 FFC ✅ 高速 LVDS/MIPI，静态布线：单面铝箔屏蔽 FFC ✅ 动态反复弯折 + 强电磁干扰：铜编织屏蔽 FFC ✅ 超高速 EDP 高频信号：优先微同轴（UL1354）而不是 FFC

四、FFC 与 FPC 选型对比文档FFCSP

FFC VS FPC 完整对比表

表格

FFCSP选型决策口诀（给客户沟通用）

1. 线路只有平行直线，不用焊元件 → 选 FFC，省钱

2. 需要走线分叉、过孔、焊接芯片 → 必须 FPC

3. 产品使用中会持续来回弯折（转轴、翻盖）→ 优先 FPC 压延铜

4. 高速信号，EMI 干扰大 → 屏蔽 FFC；超高速 EDP → 微同轴

5. 车载高温环境 → PI 材质 FFC / PI-FPC
