动态口令的种子密钥该怎么保护：把 OTP 信任根锁进硬件加密机

摘要：动态口令（OTP）的安全并不取决于那串每 30 秒跳动一次的 6 位数字，而取决于生成它的种子密钥（seed）是否得到了妥善保护。本文从传统 OTP 系统把种子明文落库的风险切入，讲解如何借助 HSM 实现种子密钥的托管与安全注入：密钥永不明文导出、校验全程在 HSM 内完成、种子通过安全信道分发、以及轮换、吊销与多应用隔离的完整方案。 正在上传图片...

关键词：动态口令、TOTP原理、OTP双因素、国密SM3、双因素认证、手机令牌、硬件令牌、密钥安全

一、种子密钥为何是 OTP 体系的命门

在基于时间的一次性口令（TOTP）体系中，服务端和用户令牌必须持有相同的种子密钥，再结合当前时间窗口（典型 30 秒）通过哈希算法（SHA1、SHA256、SHA512 或国密 SM3）生成 6 位动态口令。从密码学角度看，TOTP 是对称算法：掌握种子与时间计数器，任何人都能复现正确口令。真正的信任根不是那串短暂变化的数字，而是种子密钥本身。

很多自研 OTP 系统把种子当作普通字段直接写入业务数据库，落库前最多做一次静态加密甚至明文存储。这种做法埋下三层隐患。

第一，数据库横向风险。一旦数据库被拖库，攻击者可一次性拿到全部种子。由于 TOTP 离线可算，攻击者即便不触碰业务系统，也能自行计算任意时间窗口的口令，绕过双因素认证。

第二，运维与备份扩散风险。明文种子随数据库备份、跨机房同步、测试环境脱敏不彻底而不断复制，攻击面从单点变成一片。

第三，内部人员滥用风险。具有数据库直连权限的人仅靠一条 SQL 即可导出全部种子，传统审计只记录"谁访问了哪张表"，无法证明数据是否被带走。在金融、保险、海关等强合规行业，这种"看得见明文"的设计本身就是审计红线。

正确目标是：让种子在任何时刻、任何位置都不以明文出现，唯一允许它参与运算的地方，是受物理与逻辑双重保护的 HSM 内部。

二、HSM 托管的核心设计原则

HSM（硬件安全模块）专门负责密钥生成、存储与密码运算。其核心承诺是：密钥一旦以"密钥对象"进入 HSM，就永远不能以明文导出，所有运算都必须在 HSM 内完成并返回结果。把 HSM 引入 OTP 体系，需遵循五条原则。

原则一：种子在 HSM 内生成，永不明文离开。 种子由 HSM 随机数发生器直接产生，以"不可导出"的密钥句柄（handle）留在 HSM。业务库只保存无意义的引用标识符（key_id）及算法、位数、状态等元数据。即便库被拖走，攻击者拿到的也只是无法反推种子的 key_id 字符串。

原则二：TOTP 校验全程在 HSM 内完成。 服务端把"用户 ID 对应的 key_id + 挑战时间 + 用户输入的 6 位口令"发往 HSM，由 HSM 用内部种子计算期望口令并比对，只返回"通过/失败"。种子从不出现在服务端内存或日志。

原则三：密钥按用户与应用双维度隔离。 每把种子绑定具体用户标识与应用标识，调用须同时提供正确句柄与访问上下文，避免越权校验。

原则四：密钥生命周期由 HSM 与密钥管理服务共管。 创建、激活、轮换、吊销、销毁都通过受控接口，并留防篡改审计日志。

原则五：性能与高可用提前规划。 TOTP 校验属高频、低算力但请求量大的场景，需在架构上做好连接池、批量与限流，避免 HSM 成为瓶颈。

三、HSM 内 TOTP 校验的完整流程

HSM 内 TOTP 校验本质就是"时间分片 + HMAC + 截断取模"（RFC 6238），差异只在 HMAC 的密钥（种子）必须留在 HSM。

# 输入：key_id（HSM 内种子句柄）、challenge_time（挑战时间）
# 输入：user_code（用户提交的 6 位口令）
# 输出：PASS / FAIL，以及匹配的时间窗口偏移（抗时钟漂移）

def hsm_verify_totp(key_id, challenge_time, user_code):
    # 1. 时间计数器 T = floor((challenge_time - T0) / X)，X=30
    T = (challenge_time - T0) // X
    # 2. 在允许漂移窗口内尝试，例如 [-1, 0, +1]
    for drift in (-1, 0, +1):
        counter = T + drift
        # 3. 关键：HMAC 在 HSM 内完成，种子不离开 HSM
        expected = hsm_hmac_sha(key_id, big_endian_8bytes(counter))
        # 4. 动态截断得到 6 位
        code = totp_truncate(expected, 6)
        if code == user_code:
            return PASS, drift
    return FAIL, None

注意 hsm_hmac_sha 的语义：种子只有 HSM 能访问，服务端调用的是"用这个句柄做一次 HMAC"的指令，而非"把密钥返回给我"，这是方案安全性的基石。

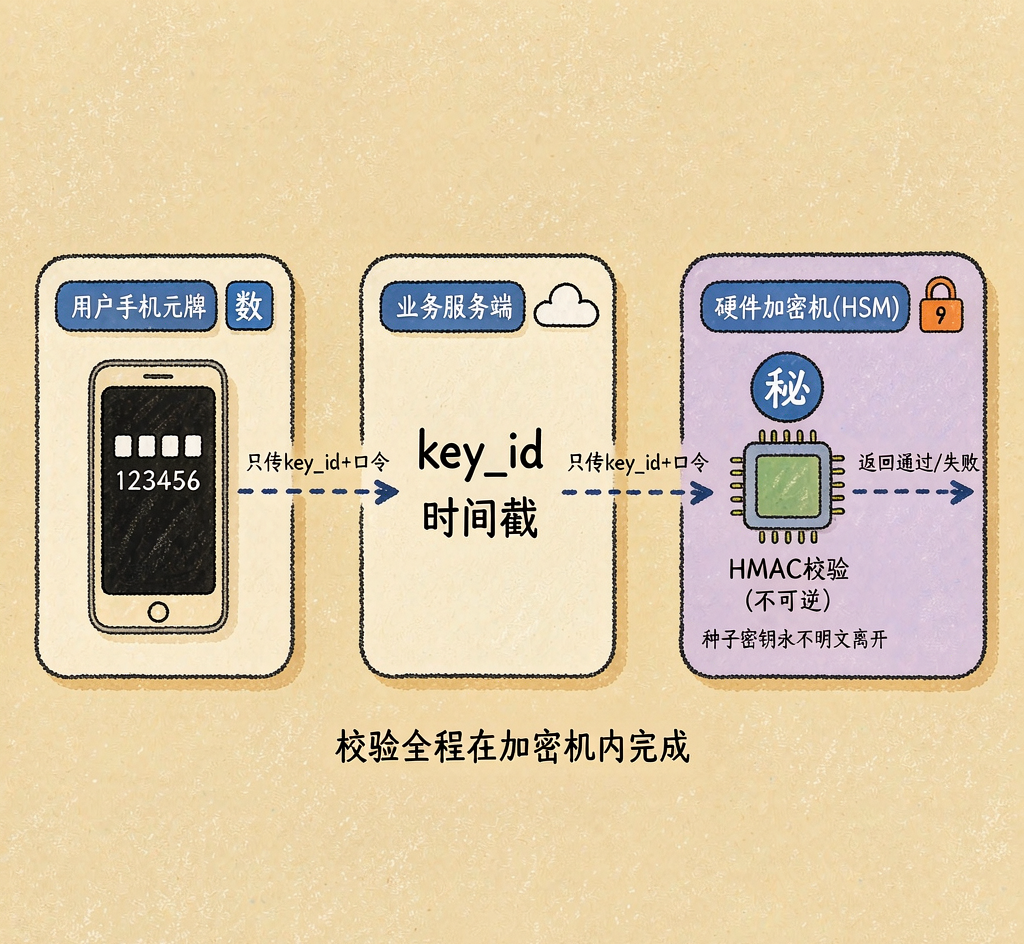

HSM 内 TOTP 校验时序示意

一次真实登录校验的全链路时序如下。

[用户手机令牌]          [OTP 业务服务端]              [HSM]
     |                        |                          |
     | 当前 6 位口令          |                          |
     |----------------------->|                          |
     |                        | 查 key_id(用户,应用)      |
     |                        |------------------------->|
     |                        |                          | 取出种子句柄
     |                        | 校验(key_id,时间,口令)    |
     |                        |------------------------->|
     |                        |                          | HMAC*N窗口
     |                        |<-------------------------| PASS/FAIL
     |                        |<-------------------------|
     |<-----------------------|                          |
     |   登录成功/失败         |                          |

种子只存在于 HSM 受保护内存，业务端全程只搬运"口令、key_id、结果"三类无害数据。即便链路被抓包，攻击者看到的也只是 key_id 与时间戳，无法复原口令。

算法选择上，除 SHA1、SHA256、SHA512 外，金融、政务、关基等受监管场景应支持国密 SM3 作为 HMAC 底层哈希。SM3 输出 256 位，足以支撑 TOTP 截断取模。当算法标识置为 SM3，上述 hsm_hmac_sha 实际调用 HSM 内 SM3-HMAC 指令，算法标签随 key_id 作为元数据持久化，对业务代码透明。

四、种子密钥的安全分发与令牌注册

校验侧把种子锁进 HSM 后，新问题出现：种子在 HSM 内生成，用户令牌却必须持有同一份种子才能算出相同口令——种子如何安全地从 HSM "分身"到令牌而不泄露？

需澄清：HSM 不导出种子明文，不等于用户令牌拿不到种子。 工程上有两种合规做法。

第一种"注册期注入"：用户注册环节由 HSM 内部生成种子，并直接封装进一次性受保护注册凭证（带签名与时间戳的加密票据）。手机令牌扫码后在安全区解密存储，HSM 未把明文吐给服务端。

第二种"令牌预置"：硬件令牌或批量发放场景，种子在制卡或烧录环境中注入令牌，同时把同一份种子的句柄（非明文）登记进 HSM，从生成到注入都在受控边界内完成。

无论哪种，扫码注册须走加密信道并做完整性保护，否则二维码在展示、传输、截屏任一环被替换，用户会扫入攻击者控制的种子。要点如下。

[后台/HSM]            [展示端]                [手机令牌APP]          [中间人]
    | 生成种子(句柄k)    |                        |                   |
    | 构造注册票据:       |                        |                   |
    |   enc(seed,k_sess) |                        |                   |
    |   +签名 +有效期     |                        |                   |
    |-------------------->|                        |                   |
    |                    | 展示二维码(加密信道)     |                   |
    |                    |-------------------------\                 |
    |                    |                   替换二维码?               |
    |                    |<------------------------- 篡改票据         |
    |                    | 用户扫码               |                   |
    |                    |----------------------->|                   |
    |                    |                        | 验签名+有效期      |
    |                    |                        | 解密得到种子       |
    |                    |                        | 本地安全存储       |
    |<-------------------(仅返回注册成功确认)------|                   |

归纳要点：展示二维码须基于加密信道，内容含服务端签名与时间戳，令牌先验签再解密；种子在票据内用一次性会话密钥加密；令牌把种子存于系统安全存储或私有加密区，不落明文文件；硬件令牌经出厂烧录或专用设备注入，明文仅存极短时间。

兼容性是现实需求：TOTP 是开放标准，同一份种子用 base32 或 hex 编码后，可写入符合 RFC 6238 的第三方令牌。开放编码只是"注入令牌那一刻"的表示形式，解决互通问题，不削弱 HSM 托管安全——因为编码动作也只是受保护边界内的最后一次转换。

五、种子轮换、吊销与密钥版本管理

再坚固的密钥也有生命周期。员工离职、令牌丢失、疑似泄露、合规定期更换都会触发轮换与吊销。HSM 托管下，这些操作是对 HSM 内密钥对象状态机的管理，而非改数据库字段。

建议为每把种子维护如下状态。

轮换的关键是"新旧并存"：HSM 生成新句柄，旧种子进入 ROTATING 并保留短暂重叠期（如 24 小时），期间两者均可校验，用户可无中断地重新扫码注册；重叠期结束旧种子转 REVOKED。

吊销用于令牌丢失或泄露的紧急处置：对应 key_id 置为 REVOKED，HSM 立即返回失败，攻击者即便握旧种子也无法通过。因种子明文从未离开 HSM，吊销即时且不可逆。

为支持并存校验，校验逻辑须能遍历用户有效密钥集合。

def verify_user(user_id, app_id, user_code, t):
    keys = list_active_keys(user_id, app_id)   # 返回 ACTIVE + ROTATING 的 key_id
    for k in keys:
        if hsm_verify_totp(k, t, user_code) == PASS:
            return PASS
    return FAIL

这种多密钥并存模型同时解决"换手机重注册"和"旧令牌回收"，又不让旧种子以明文游离。

六、一个后台对接多应用的命名空间设计

企业常把双因素认证同时挂到多个系统：办公门户、堡垒机、云桌面、代码仓库等。各自部署一套 OTP 后台与 HSM 会让成本与运维失控。更好做法是"一个后台对接多应用"，用命名空间隔离种子。

密钥标识建议用三元组 (tenant_id, app_id, user_id)。tenant_id 做多租户隔离，app_id 区分业务系统，user_id 标识用户。每把句柄绑定该三元组，校验须携带完整上下文，HSM 内部做权限校验，确保"A 应用的 key_id 不能被 B 应用拿来校验"。

接入上，业务系统通常通过两种协议转发校验请求：其一是标准 Radius 协议，适合堡垒机、云桌面、网络设备这类原生支持 Radius 的远程接入场景；其二是 REST API，适合办公门户、代码仓库等 Web 业务在登录流程嵌入二次认证。无论哪种，后台先解析三元组，再拿对应 key_id 去 HSM 校验，对上游只返回"成功/失败"。

[业务系统A] --Radius--> [OTP后台] --key_id+code--> [HSM] --> PASS/FAIL
[业务系统B] --REST ---> [OTP后台] --key_id+code--> [HSM] --> PASS/FAIL
[业务系统C] --Radius--> [OTP后台] --key_id+code--> [HSM] --> PASS/FAIL
                      (同一套后台，按 app_id 路由到不同种子命名空间)

用户自注册也纳入该命名空间：在某应用注册页完成扫码后，后台自动在其三元组下登记种子句柄，无需管理员逐人录入。

七、性能、限流与防爆破

TOTP 校验看似一次 HMAC，但放在企业全量用户登录高峰面前请求量可观。HSM 单设备吞吐有限，架构层须做好三件事。

第一，连接与句柄复用。HSM 访问通常经 PKCS#11 或厂商 SDK 建立会话，频繁开闭代价高。后台侧应维护到 HSM 的连接池，并把 key_id 到会话的映射做本地缓存（缓存的只是句柄引用，绝非种子明文）。

第二，限流与熔断。针对单用户应限制单位时间校验次数（如每分钟最多 5 次、连续失败 10 次锁定）。这能压制针对某种子的在线爆破——攻击者每试一个口令都要走一次 HSM 并受限流约束；而 6 位数字单窗口仅 100 万组合，叠加时间窗口与限流后在线爆破几乎不可行。同时对 HSM 整体做并发熔断，延迟或错误率超阈值时快速失败，避免请求堆积雪崩。

第三，校验窗口与漂移控制。两端时钟存在漂移须允许有限前后窗口（常见正负 1 个 30 秒窗口），但该窗口会被攻击者利用扩大爆破空间，故不宜过大，并应在日志记录匹配偏移量。

rate_key = "otp_verify:" + user_id + ":" + app_id
if not rate_limiter.allow(rate_key):
    return FAIL_TOO_MANY        # 触发限流，不碰 HSM

try:
    with hsm_pool.connection() as hsm:
        result = hsm_verify_totp(key_id, now(), user_code)
except HSMTimeout:
    circuit_breaker.record_failure()
    return FAIL_TEMPORARY
else:
    circuit_breaker.record_success()
    if result == PASS:
        rate_limiter.reset(rate_key)
    return result

由于种子在 HSM 内、明文不外泄，攻击者无法离线穷举，每次猜测都必须经过 HSM，而 HSM 前的限流与熔断正是为在线尝试量身定制的防护。这是 HSM 托管相较"明文种子加应用内直接计算"在抗爆破上的结构性优势。

八、国密 SM3 与算法可配置落地

受监管关基行业，算法合规是硬指标。SM3 作为 HMAC 底层哈希时与 SHA 系列结构对等，仅压缩函数与常数表不同。后台应在每把种子元数据记录算法标识（SHA1、SHA256、SHA512、SHA224、SHA384、SM3），HSM 按标识自动选对应 HMAC 指令，调用方无需关心差异。

建议：新系统不应再用 SHA1，默认 SHA256 起步；密码合规明确的场景直接选用 SM3；同一后台可同时容纳多种算法，按应用或用户粒度配置，平滑支持存量令牌（老令牌可能只支持 SHA1）向新算法迁移——过渡期让新旧算法种子并存即可，与第五节轮换模型天然契合。

种子密钥状态机与轮换模型

方案参考

把动态口令的种子密钥托管进 HSM 是一套可复用的工程范式，而非某一产品的专属能力。若正规划或改造自家双因素认证体系，可参考以下落地步骤，不必拘泥于具体品牌：

1. 先做资产盘点：梳理当前种子存储位置（数据库、配置、备份、日志），确认是否存在明文拷贝。
2. 选定密钥保护边界：依合规与预算确定用物理 HSM、云端密钥管理服务，还是具备等价"不可导出"特性的软件根。核心判据是"种子明文是否可能离开保护边界"。
3. 改造校验路径：把 TOTP 的 HMAC 计算从应用进程迁移到保护边界内，应用侧只保留 key_id 与结果，数据库只存句柄而非种子。
4. 重做分发链路：为扫码注册引入带签名、带时效的一次性注册票据，强制走加密信道；硬件令牌走受控烧录环境，对外用 base32 或 hex 开放编码兼容标准令牌。
5. 建立生命周期管理：定义 INIT、ACTIVE、ROTATING、REVOKED、DESTROYED 状态机，实现新旧并存轮换与即时吊销，保留防篡改审计。
6. 规划多应用隔离：用"租户、应用、用户"三元组作命名空间，一套后台经 Radius 或 API 对接多系统，按 app_id 路由。
7. 补齐性能与防护：维护 HSM 连接池、单用户限流与熔断，控制漂移窗口并记录偏移量。
8. 落实算法合规：默认启用 SHA256 以上，受监管场景支持 SM3，允许按应用或用户共存多种算法平滑迁移。

衡量一套 OTP 后端是否真正把种子护住了，只需看一条判据：服务端进程不直接持有种子明文，种子的密码学运算下沉到 HSM 或等价的密钥保护边界内，业务侧只持有密钥句柄。即便 OTP 服务端进程被攻破、内存被 dump，攻击者也只能拿到 key_id 而拿不到可用种子，"攻破应用"与"攻破双因素认证"就此彻底解耦。
