嵌入式 ARM 平台的指纹比对怎么做：把模板锁进 TrustZone 安全世界

摘要：在嵌入式 ARM 终端上把指纹特征提取与比对运算放进 TrustZone 安全世界，让明文模板永远不进入富世界内存，是降低操作系统双因素认证被 dump 提取风险的关键工程路径。 正在上传图片... 关键词：操作系统双因素认证、电脑指纹登录、等保2.0、国密USBKey、离线双因子、共享账号追溯、远程登录安全、工控终端登录

一、为什么指纹比对不能留在富世界

在 x86 桌面时代，指纹驱动、特征提取库和比对算法常跑在操作系统用户态。这套做法搬到嵌入式 ARM 平台后会暴露三个问题。

第一，富世界（即内核与用户态）一旦被提权，攻击者可用内存 dump 或内核模块读走驻留的指纹模板。指纹是生物特征，泄露后无法像口令一样重置。

第二，比对所需的 minutiae 模板通常是定长或变长数组，开发者为性能常放在堆上反复读写，明文模板在富世界内存里"游荡"，任何能读 /proc/<pid>/mem 的进程都能截获。

第三，工控终端登录、共享账号追溯等弱防护现场的终端，把安全边界全押在通用 OS 完整性上并不可靠。

ARM 的 TrustZone 在 SoC 层面把硬件资源划分成安全世界与富世界两个隔离域，富世界即便内核级被攻破也拿不到安全世界内存与寄存器。把指纹的"提取 + 比对 + 存储"三件事收口进安全世界，明文模板就永不出现在富世界可寻址内存。

二、安全世界与富世界的隔离边界

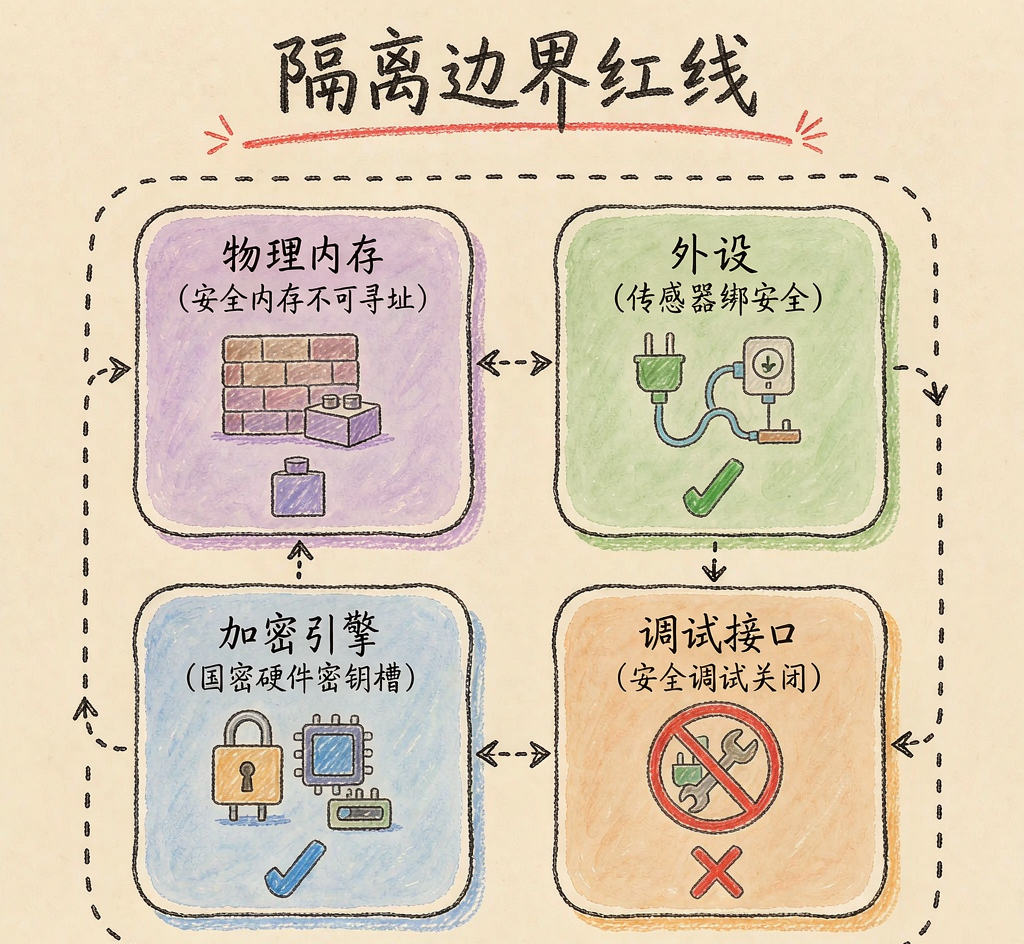

理解 TrustZone 的隔离模型，要先明确哪些资源被硬件强制切分。下表给出两类世界在关键维度上的边界，这也是后续工程落地时每一行代码都要对齐的"红线"。

只要模板和比对运算落在安全世界，富世界拿到的比对结果只能是布尔值，而非模板。攻击者要从内存抠模板，需先攻破 TZASC 与监控切换，成本远高于 dump 用户态进程。

架构示意

三、TEE 内比对的完整链路

把指纹比对放进 TEE 后的典型链路如下：

1. 采集：指纹传感器在富世界驱动下完成图像采集，原始图像通过安全缓冲区（由安全世界分配的共享内存，富世界只有写入权限）交给 TEE。
2. 特征提取：TEE 内部的可信应用（TA，Trusted Application）调用特征提取算法，生成指纹模板。输出只存在于安全世界内存。
3. 模板比对：TEE 取出安全存储中已注册的模板，与本次采集模板做相似度计算，返回匹配得分与是否通过的判定。
4. 结果签发：TEE 用私钥对"用户ID + 时间戳 + 匹配结果"做签名，生成结果令牌交给富世界。
5. 富世界动作：登录管理器（如 PAM 模块、Winlogon 凭据提供程序）拿到令牌后校验签名，再决定是否放行操作系统登录。

注意第 1、5 步仍在富世界，但都不接触明文模板——前者只碰一次性原始图像缓冲，后者只碰签名结果。敏感数据始终在 TEE 内部闭环。

四、比对接口与调用片段

在 TEE 客户端（富世界侧）与安全世界 TA 之间的通信，通常走 GP（GlobalPlatform）标准的 TEEC_InvokeCommand。下面是一段示意性的调用片段，展示富世界如何发起一次"比对"，以及 TA 侧如何只在安全世界完成模板加载与比对。

富世界客户端调用：

/* 富世界侧：仅传入采集缓冲与待验证用户标识，不传模板 */
TEEC_Operation op;
memset(&op, 0, sizeof(op));
op.paramTypes = TEEC_PARAM_TYPES(
    TEEC_MEMREF_TEMP_INPUT,   /* 安全缓冲中的采集图像 */
    TEEC_VALUE_INPUT,         /* 用户槽位编号 */
    TEEC_NONE, TEEC_NONE);
op.params[0].tmpref.buffer = cap_buf;
op.params[0].tmpref.size   = cap_len;
op.params[1].value.a       = user_slot;

/* 命令 ID：安全世界内执行"提取+比对" */
res = TEEC_InvokeCommand(&sess, CMD_FP_MATCH_IN_SECURE, &op, &origin);
if (res == TEEC_SUCCESS && op.params[1].value.a == MATCH_OK) {
    /* op.params[2] 中拿回的是签名结果令牌，不是模板 */
    verify_token(op.params[2].tmpref.buffer, op.params[2].tmpref.size);
}

安全世界 TA 伪代码：

/* 安全世界侧：模板永不出安全世界边界 */
TEE_Result TA_InvokeCommandEntryPoint(...)
{
    if (cmd == CMD_FP_MATCH_IN_SECURE) {
        /* 1. 从安全存储读取已注册模板（密文落盘，密钥在密钥槽） */
        load_template_from_secure_storage(slot, &enrolled_tmpl);
        /* 2. 在安全世界内存提取本次特征 */
        extract_minutiae(cap_buf, &probe_tmpl);
        /* 3. 本地比对，得分不离开 TA */
        score = compare_template(&enrolled_tmpl, &probe_tmpl);
        /* 4. 只回传判定 + 签名令牌 */
        params[1].value.a = (score >= THRESHOLD) ? MATCH_OK : MATCH_FAIL;
        sign_result(slot, score, &token);
        return TEEC_SUCCESS;
    }
}

这段代码的要点是：富世界传进来的只有采集缓冲和槽位号，TA 回传的只有判定与签名令牌。enrolled_tmpl 和 probe_tmpl 全程在安全世界栈或安全堆上，连内核态的 dmesg、富世界的 gdb 都看不到。

五、模板安全存储与防 dump 机制

"模板不外泄内存"分两层含义：运行时不进富世界内存，落盘时是密文。

运行时不外泄：由 TA 结构保证，模板只活在 TEE 私有内存，富世界进程、内核模块乃至物理 DMA 都无法读安全 RAM。

落盘加密：已注册模板写入 RPMB、加密分区或 TEE 安全文件系统时，用安全世界密钥槽的密钥加密，密钥不离硬件保险库。拆闪存离线镜像也只得到密文。

防调试提取：安全世界默认关闭调试端口，TZPC 把传感器绑为安全外设后富世界无法操控重放；配合 Secure Boot 校验 TA 签名，可防替换 TA 打印模板。

活体分级与防重放：比对前在安全世界做活体分级（图像质量、脊线连续性、多模态一致性），把硅胶、照片、薄膜等假体挡在匹配之前。

六、国产 ARM 平台适配要点

在国产 ARM 平台（如飞腾、鲲鹏等基于 ARM 架构的 SoC）上落地这套方案，有几个工程细节要单独处理。

一是 TEE 运行环境差异。不同国产平台的可信执行环境可能是自研 TEE、OP-TEE 移植或国标可信计算中间件，GP 调用层一致，但安全存储后端（RPMB、加密分区驱动）与密钥槽接口需按平台适配。迁移前确认 TEEC_InvokeCommand 调用栈完整、RPMB/安全文件系统容量足够，否则限制可注册用户数。

二是 国密算法接入。等保2.0 场景要求 SM2/SM3/SM4。TEE 内签名令牌与落盘加密应走硬件国密引擎，需确认安全世界是否暴露国密指令或协处理器。无硬件国密时 TA 内软件实现要评估 0.3 秒延迟预算，必要时仅对结果令牌做国密签名、模板落盘用 SM4 加速。

三是 操作系统适配面。同一 TEE 逻辑上层接不同登录管理器：Windows 走 Credential Provider，Linux 走 PAM，麒麟、统信等在其桌面与 PAM 框架对接。TEE 内逻辑稳定，变的是富世界胶水层。常见坑是胶水层把模板缓冲映射进富世界进程，集成时要用内存扫描脚本确认富世界地址空间搜不到模板特征串。

四是 安全启动对齐。国产平台自带 Secure Boot/可信启动，须确认 TEE 加载、TA 校验密钥与整机启动链绑定，否则可替换未签名 TA 读模板。安全世界与富世界信任根统一到同一硬件信任根（ROM 或 eFuse 根密钥）。

七、安全启动与 TA 完整性校验

完整信任链从芯片 ROM 起：ROM 校验 BL1，BL1 校验 BL2，逐级到安全世界内核再到 TA 镜像，任一环签名失败即拒启。对指纹 TA 集成三件事：TA 镜像打发布签名并由安全世界加载校验；模板密钥不硬编码，从密钥槽或安全存储已封装密钥解开；启用反回滚（anti-rollback）防旧版漏洞 TA 覆盖。三者合起来把防 dump 从运行时延伸到启动前。

八、攻击模型与对抗要点

评估安全性要逐条对照攻击者能力。常见攻防点：

• 富世界内核提权：攻击者拿 ring 0 尝试读安全世界内存。TZASC 硬件隔离下，安全 RAM 在富世界地址空间不可见，读操作被总线拒绝。
• 物理内存探针：直接焊线读 RAM。安全模板在安全世界专用 RAM，且部分平台支持掉电或异常时清零，离线探针拿不到有效数据。
• 传感器重放：截获采集缓冲后重放。TZPC 把传感器绑为安全外设，富世界无法伪装喂数据；活体分级要求实时多模态信号，重放静态图像通不过。
• TA 替换：恶意 TA 替换合法 TA 打印模板。由启动链校验与反回滚拦截。
• 冷启动与 DMA：部分 DMA 主设备未配置到 NS 域可读内存；需在 TZASC/TZPC 中把 DMA 控制器纳入非安全域约束，或关闭对安全内存的 DMA 访问窗口。

把这些点写进等保2.0 测评的差距分析文档，比任何宣传句式都更有说服力。

九、性能调优与验证方法

要把延迟稳定压在 0.3 秒以内，工程上有几条可操作的手段：

1. 定点化特征算法：安全世界内避免大量 32 位浮点 minutiae 匹配，改定点整数或查表，国产 ARM 浮点吞吐有限，收益明显。
2. 模板集合本地化：单终端只存本机注册用户（个位到几十枚），小规模线性扫描非跨库检索。
3. 共享内存零拷贝：采集缓冲由安全世界分配、富世界只写，避免拷贝带来的延迟与额外明文驻留。
4. 结果令牌轻量化：TA 只回传判定、时间戳与签名，富世界走硬件国密加速校验。

验证阶段用三把尺子：第一，富世界内存扫描工具在比对高峰反复 dump 进程内存，确认搜不到模板特征；第二，安全世界插入带时间戳日志，统计"采集→提取→比对→签名"各阶段耗时定位瓶颈；第三，构造假体样本（硅胶、薄膜、高清照片）跑增强档活体分级，确认拒绝率达标再上线。

十、活体分级与延迟/成功率指标

指纹比对放进安全世界后，工程上最关心的两个可量化指标是延迟和成功率，二者往往受活体分级策略强度影响。

延迟压到 0.3 秒以内的关键，是特征提取与比对都在安全世界内定点化实现，避免浮点在大体量模板上反复迭代；模板检索只对本机已注册小规模集合，无跨库开销。

落地参考

十一、四因子与三部署的架构位置

把指纹放进安全世界只是"第二因子"这一环。完整的登录双因素体系包含多因子与多部署形态：

• 四因子形态：USBKey（国密）、OTP、指纹、掌纹。指纹掌纹属生物因子，USBKey 属持有物，OTP 属动态持有，均作为 OS 登录之上的第二道校验。
• 三部署形态：单机（本地策略与存储）、联网（集中策略与审计）、SaaS（云端托管）。安全世界内比对逻辑一致，差异只在结果令牌后续是本地校验、送集中服务器还是走云端策略。

拔 Key 自动锁屏、离线应急 OTP、全链路审计作用于富世界与策略层：拔 Key 触发锁屏；断网时 OTP 或本地模板比对仍完成离线双因子；每次登录、校验、失败尝试均入审计日志，支撑共享账号追溯。它们与 TEE 内比对互补——前者管流程与责任，后者管模板与算法机密性。

十二、典型落地场景

供应链审核指纹登录：无尘车间操作员频繁登录工位，放进安全世界后既得 99.7% 成功率、低于 0.3 秒体验，又确保模板不散落或被现场 dump，戴手套可用贴合产线规范。

轨交外场离线 USBKey：作业车常无稳定网络，国密 USBKey + 本地模板比对构成离线双因子，断网仍完成工控终端登录与身份绑定，审计本地留存回传。

军用指挥车一人一钥：每操作员绑定独立 USBKey 与生物特征，登录即确认主体，满足共享账号追溯与责任界定；无网环境仍依赖本地安全世界比对与审计。

十三、常见工程误区

误区一："模板加密了就可以放富世界"。加密能挡离线镜像，但挡不住运行期内存 dump 与内核提权读取。运行期明文模板必须留在安全世界。

误区二："比对快就行，活体分级可省"。没有活体分级，假体（硅胶、薄膜）可绕过匹配；分级强度直接决定攻击面，需在延迟预算内选合适档位。

误区三："国产平台直接用 x86 的 TEE 代码"。ARM 平台的 TZASC/TZPC 配置、安全存储后端、国密引擎接口都不同，需按 SoC 重新适配安全世界侧的存储与密钥管理。

误区四："远程登录安全靠把指纹传到服务器比"。把模板或图像传到远端，等于把生物特征暴露在网络链路上，违反最小化原则。正确做法是终端本地在 TEE 内完成比对，远端只校验签名结果令牌。

方案参考

面向嵌入式 ARM 终端与国产系统的操作系统双因素认证改造，给出以下通用落地建议：

1. 先定隔离边界再写代码：以本文第二节的边界表为基线，明确哪些数据（模板、密钥、中间特征）必须留在安全世界，哪些（采集缓冲、结果令牌）可以跨域。任何明文模板出现在富世界可寻址内存都视为设计缺陷。
2. 比对与提取全部收口 TEE：特征提取和相似度比对都在可信应用内完成，富世界仅传采集缓冲和槽位号，回传判定与签名令牌。签名私钥置于安全世界密钥槽，富世界无法读取。
3. 落盘走密文与安全存储：已注册模板写入 RPMB 或加密分区，密钥源自硬件保险库而非配置文件。即便拆闪存做离线镜像，得到的也只是密文。
4. 按平台适配 TEE 后端：国产 ARM 平台需分别验证 TEE 运行环境、安全存储可用性、国密引擎（SM2/SM3/SM4）是否暴露；上层登录管理器（PAM、凭据提供程序、国产系统框架）做胶水层适配，TEE 内逻辑保持平台无关。
5. 活体分级匹配场景：按风险等级选择活体档位，在延迟预算（通常 0.3 秒以内）内平衡成功率与抗攻击能力；高安全现场用增强档并配合戴手套等工艺约束的采集优化。
6. 离线优先的部署韧性：设计单机与联网两套路径，断网时依靠本地模板比对、离线 OTP、持有因子完成登录，审计日志本地留存并支持回传，保证工控与现场终端在弱网环境仍可运行。
7. 全链路审计与责任绑定：对登录、校验、失败尝试、拔 Key 锁屏等事件统一记录，为共享账号追溯和等保2.0 测评提供可核查的日志证据链。
8. 远程接入场景的设计约束：远程访问终端时，生物特征比对仍在终端本地安全世界完成，远端只校验签名结果令牌，绝不在网络链路上传输模板或原始图像，从源头消除生物特征泄露面。

上述要点的共同思路是终端侧闭环：第二因子嵌入 Windows、Linux 以及国产系统的登录流程后，指纹比对的底层运算收口在终端侧的安全世界或等效可信环境内，富世界只负责把采集缓冲投递进去并收回签名结果，让模板在终端本地完成闭环、不回传任何服务器。这一架构思路同样可作为自建操作系统双因素认证时的参考范式。
