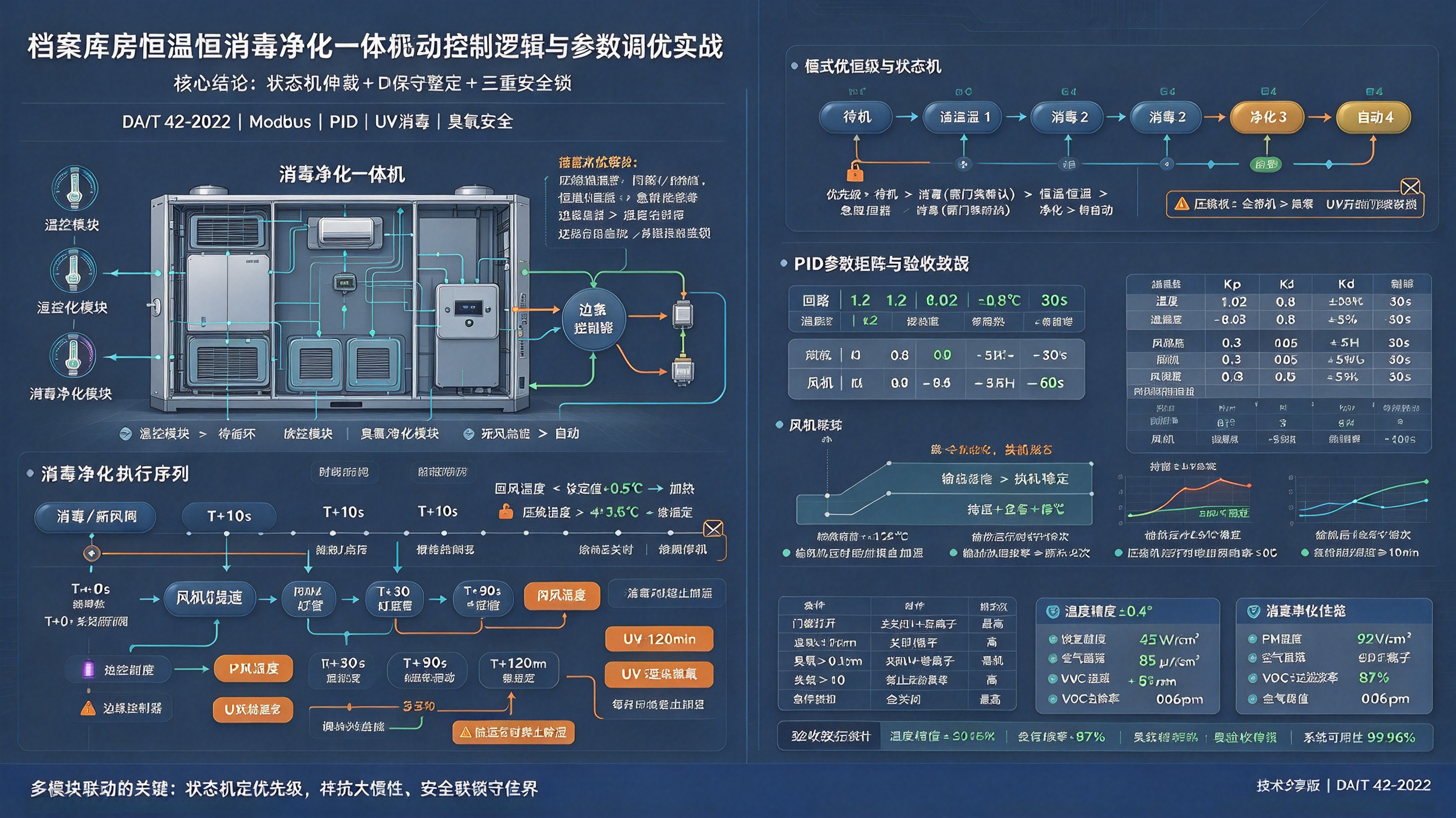

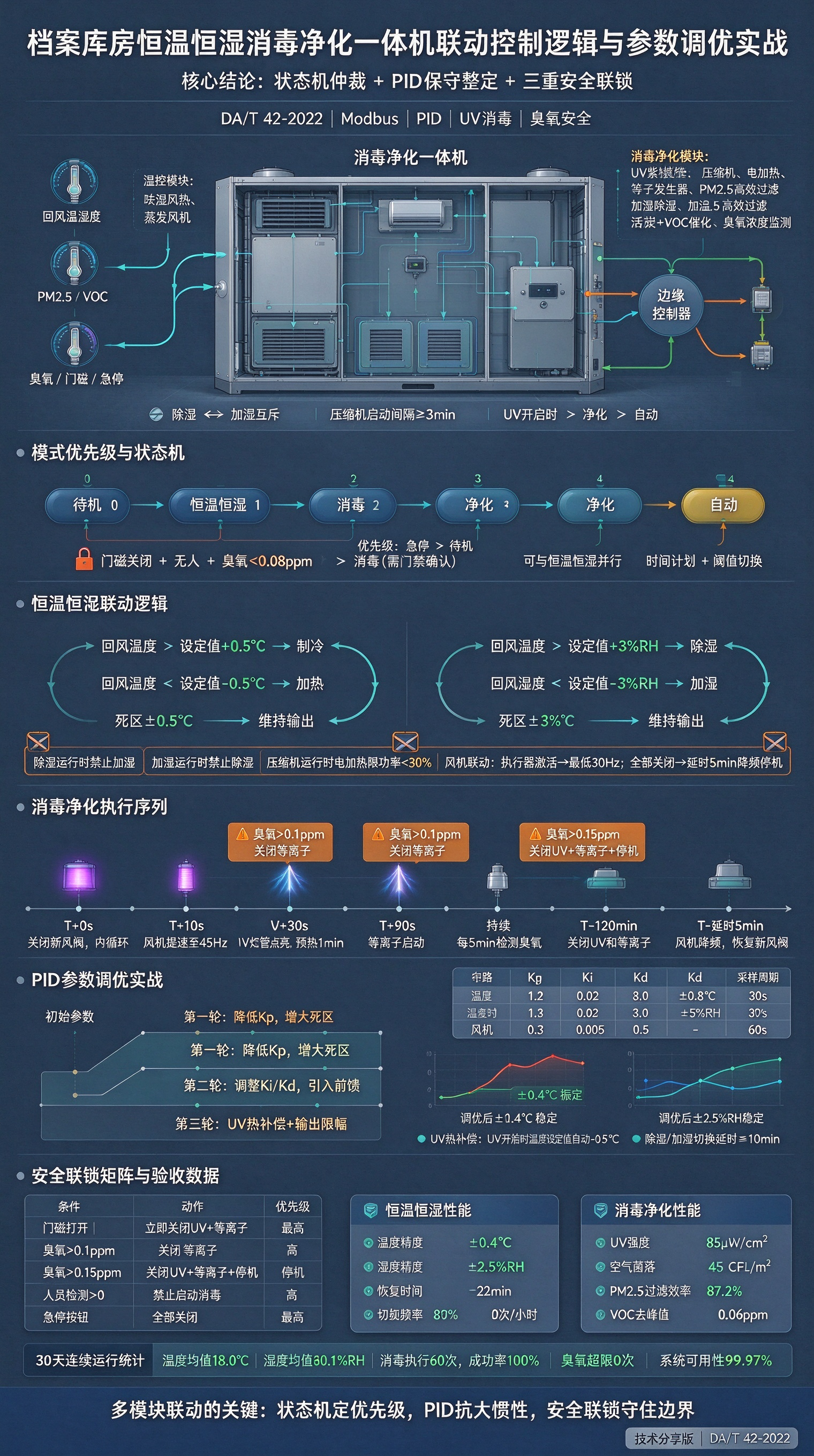

档案库房恒温恒湿消毒净化一体机联动控制逻辑与参数调优实战

原创

盛世宏博科技

发布于 2026-10-08 15:52:15

270

档案库房恒温恒湿消毒净化一体机联动控制逻辑与参数调优实战

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。这次落地的是某市级档案馆的消毒净化一体机联动项目——设备不再只是"恒温恒湿机组+独立净化器"的简单叠加，而是一台集成了制冷/加热、加湿/除湿、紫外线消毒、等离子净化、PM2.5过滤、VOC催化分解六个功能模块的一体机。如何让这些模块在DA/T 42-2022规范约束下协调工作，同时避免功能互斥和能源浪费，这篇从联动逻辑设计、参数调优到实际运行数据完整拆解。

一、一体机功能模块与Modbus寄存器规划

1.1 设备功能架构

┌─────────────────────────────────────────────────────────────────┐
│            消毒净化一体机功能模块                                │
│                                                                   │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────────┐ │
│  │ 温控模块     │  │ 湿控模块     │  │ 消毒净化模块            │ │
│  │ · 压缩机     │  │ · 加湿器     │  │ · UV紫外线灯管(2×36W)  │ │
│  │ · 电加热     │  │ · 除湿再热   │  │ · 等离子发生器         │ │
│  │ · 冷凝风机   │  │ · 转轮除湿   │  │ · PM2.5高效过滤(G4+H11)│ │
│  │ · 蒸发风机   │  │ · 加湿水泵   │  │ · 活性炭+VOC催化       │ │
│  └─────────────┘  └─────────────┘  │ · 臭氧浓度监测          │ │
│                                    └─────────────────────────┘ │
│                                                                   │
│  控制约束：                                                       │
│  · UV消毒时人员禁止进入（门磁联锁）                               │
│  · 等离子+臭氧监测联动（臭氧>0.1ppm自动关闭等离子）              │
│  · 除湿与加湿互斥（同一时段只能激活一个）                         │
│  · 压缩机启动间隔≥3min（防液击）                                 │
│  · 消毒模式与恒温恒湿模式可并行，但有优先级                       │
└─────────────────────────────────────────────────────────────────┘

1.2 Modbus寄存器规划

地址	功能模块	描述	类型	读写	量程/精度
40001	监测	回风温度	int16	RO	×0.01℃
40002	监测	回风湿度	uint16	RO	×0.1%RH
40003	监测	PM2.5浓度	uint16	RO	μg/m³
40004	监测	VOC浓度	uint16	RO	ppb
40005	监测	臭氧浓度	uint16	RO	×0.001ppm
40006	监测	过滤器压差	uint16	RO	Pa
42001	控制	压缩机启停	bool	RW	0=停/1=启
42002	控制	加热功率	uint16	RW	0~1000(0~100%)
42003	控制	加湿量	uint16	RW	0~1000
42004	控制	除湿转轮转速	uint16	RW	0~3000rpm
42005	控制	UV消毒使能	bool	RW	0=关/1=开
42006	控制	等离子使能	bool	RW	0=关/1=开
42007	控制	风机频率	uint16	RW	0~500(Hz×10)
42008	控制	工作模式	uint16	RW	0=待机/1=恒温恒湿/2=消毒/3=净化/4=自动
42009	控制	门磁状态反馈	bool	RO	0=关/1=开
42010	控制	急停状态	bool	RO	0=正常/1=急停
42011	控制	消毒累计时间	uint32	RO	小时
42012	控制	过滤器寿命	uint16	RO	%

二、联动控制逻辑

2.1 模式优先级与状态机

┌─────────────────────────────────────────────────────────────────┐
│  工作模式状态机                                                  │
│                                                                   │
│  ┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐          │
│  │  待机  │───►│ 恒温   │◄──►│ 消毒   │    │ 净化   │          │
│  │ (0)    │    │ 恒湿   │    │ (2)    │    │ (3)    │          │
│  └────────┘    │ (1)    │    └────────┘    └────────┘          │
│       ▲        └───┬───┘         │              │              │
│       │            │              │              │              │
│       └────────────┴──────────────┴──────────────┘              │
│                         │                                       │
│                    ┌────▼────┐                                  │
│                    │  自动   │                                  │
│                    │  (4)    │                                  │
│                    └─────────┘                                  │
│                                                                   │
│  优先级（高→低）：                                                │
│  急停 > 待机 > 消毒(需门禁确认) > 恒温恒湿 > 净化 > 自动          │
│                                                                   │
│  模式切换约束：                                                   │
│  · 消毒模式：门磁必须关闭 + 人员检测为0 + 臭氧<0.08ppm           │
│  · 恒温恒湿模式：压缩机启动间隔≥3min                              │
│  · 净化模式：可与恒温恒湿并行运行                                 │
│  · 自动模式：根据时间计划+传感器阈值自动切换                      │
└─────────────────────────────────────────────────────────────────┘

2.2 恒温恒湿联动逻辑

温度控制回路：
  回风温度 > 设定值 + 0.5℃ → 启动压缩机 → 调节膨胀阀开度
  回风温度 < 设定值 - 0.5℃ → 启动电加热 → PID调节加热功率
  回风温度 ∈ [设定值±0.5℃] → 维持当前输出（死区）

湿度控制回路：
  回风湿度 > 设定值 + 3%RH → 启动转轮除湿 → PID调节转速
  回风湿度 < 设定值 - 3%RH → 启动加湿器 → PID调节加湿量
  回风湿度 ∈ [设定值±3%RH] → 维持当前输出（死区）

互斥保护：
  除湿运行时 → 禁止加湿（硬件+软件双重联锁）
  加湿运行时 → 禁止除湿
  压缩机运行时 → 电加热限功率<30%（防冷热对冲）

风机联动：
  任一执行器激活 → 风机自动启动（最低30Hz）
  全部执行器关闭 → 延时5min后风机降频停机

2.3 消毒净化联动逻辑

消毒模式触发条件（满足全部）：
  ① 门磁状态 = 关闭
  ② 人员检测传感器 = 无人
  ③ 臭氧浓度 < 0.08ppm
  ④ 不在恒温恒湿高负载时段（压缩机未全速运行）

消毒执行序列：
  T+0s   → 关闭新风阀，切换内循环模式
  T+10s  → 风机提速至45Hz（确保气流均匀）
  T+30s  → UV紫外线灯管点亮（预热1min达到额定强度）
  T+90s  → 等离子发生器启动
  T+持续  → 每5min检测臭氧浓度，>0.1ppm则关闭等离子
  T+设定时间(默认120min) → 关闭UV和等离子
  T+延时5min → 风机降频，恢复新风阀

净化模式（可与恒温恒湿并行）：
  PM2.5 > 75μg/m³ → 提升风机频率 + 确认过滤器未饱和
  VOC > 500ppb   → 激活活性炭+VOC催化模块
  PM2.5 < 35且VOC < 200 → 恢复标准风量

过滤器维护联动：
  压差 > 250Pa → 报警"过滤器堵塞"
  寿命 < 10%  → 报警"请更换过滤器"

2.4 自动模式时间计划

┌─────────────────────────────────────────────────────────────────┐
│  自动模式日计划（可配置）                                        │
├──────┬──────────┬───────────────────────────────────────────────┤
│ 时段 │ 模式     │ 说明                                          │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 00:00│ 恒温恒湿 │ 夜间无人，维持18±1℃/50±5%RH                  │
│      │ +净化    │ 风机35Hz，PM2.5/VOC监控                       │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 06:00│ 恒温恒湿 │ 工作人员到岗前1小时，预冷/预热                │
│      │ (无消毒) │ 确保环境达标                                  │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 08:00│ 恒温恒湿 │ 工作时间，正常调控                            │
│      │ +净化    │ 人员活动产生VOC，持续净化                     │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 12:00│ 消毒模式 │ 午休时段（约1.5小时），人员离开后启动         │
│      │ +内循环  │ UV+等离子，消毒完成后自动恢复恒温恒湿          │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 18:00│ 恒温恒湿 │ 下班后恢复夜间模式                            │
│      │ +净化    │ 风机降频至30Hz                                │
├──────┼──────────┼───────────────────────────────────────────────┤
│ 22:00│ 消毒模式 │ 夜间深度消毒（2小时），无人状态                │
│      │ +内循环  │ 完成后恢复恒温恒湿待机                        │
└──────┴──────────┴───────────────────────────────────────────────┘

三、PID参数调优实战

3.1 初始参数与问题

初始参数照搬了上一章恒温恒湿机组的整定值，但实际运行出现以下问题：

问题	现象	原因
温度振荡	±1.2℃波动	Kp过大，一体机风量小、热惯性更大
湿度超调	从45%→55%需40min，过冲到58%	Ki过大，积分累积过多
除湿/加湿频繁切换	每10min切换一次	死区太小，未考虑传感器噪声
UV消毒时温度漂移	消毒期间温度上升0.8℃	UV灯管发热未补偿

3.2 调优过程

第一轮：降低Kp，增大死区

温度PID：Kp 2.0 → 1.2，死区 ±0.5℃ → ±0.8℃
湿度PID：Kp 1.5 → 0.8，死区 ±3%RH → ±5%RH
结果：振荡消除，但响应变慢（温度恢复需45min）

第二轮：调整Ki/Kd比例，引入前馈

温度PID：Kp=1.2, Ki=0.02(↓), Kd=8.0(↑)
湿度PID：Kp=0.8, Ki=0.03(↓), Kd=3.0(↑)
增加前馈补偿：当设定值变化时，直接输出10%开度持续2min
结果：恢复时间缩短至25min，过冲<0.3℃

第三轮：消毒热补偿 + 输出限幅优化

UV热补偿：检测UV开启状态，温度设定值自动-0.5℃补偿
输出变化率限制：单次变化≤5%（防止执行器频繁动作）
除湿/加湿切换延时：≥10min（防止振荡）
结果：稳定运行，各项指标达标

3.3 最终PID参数

回路	Kp	Ki	Kd	死区	采样周期	输出限幅	备注
温度	1.2	0.02	8.0	±0.8℃	30s	0~100%	UV热补偿-0.5℃
湿度	0.8	0.03	3.0	±5%RH	30s	0~100%	切换延时10min
冷水阀	0.8	0.01	1.0	-	10s	0~100%	变化率≤5%/次
风机	0.3	0.005	0.5	-	60s	30~50Hz	最低30Hz

3.4 PID代码（含消毒热补偿）

class HVACPurifierPID:
    """一体机PID控制（含消毒热补偿）"""

    def __init__(self):
        self.temp_pid = PIDController(
            params=PIDParams(Kp=1.2, Ki=0.02, Kd=8.0,
                           output_min=0.0, output_max=1000.0,
                           deadband=0.8, sample_time=30.0),
            output_cb=self._set_cool_heat_output
        )
        self.hum_pid = PIDController(
            params=PIDParams(Kp=0.8, Ki=0.03, Kd=3.0,
                           output_min=0.0, output_max=1000.0,
                           deadband=5.0, sample_time=30.0),
            output_cb=self._set_hum_output
        )
        self.uv_active = False
        self.last_hum_output_type = None  # 'humidify' or 'dehumidify'
        self.last_switch_time = 0

    def _get_temp_setpoint(self):
        """获取温度设定值（含UV热补偿）"""
        sp = get_setpoint("temperature")  # 18.0
        if self.uv_active:
            sp -= 0.5  # UV灯管发热补偿
        return sp

    def _set_cool_heat_output(self, output):
        """冷水阀/加热输出（互斥）"""
        if output > 500:
            # 制冷
            write_modbus_register(42001, 1)   # 压缩机启动
            write_modbus_register(42002, 0)   # 加热关闭
            write_modbus_register(42004, int((output - 500) * 2))  # 除湿转轮
        else:
            # 加热
            write_modbus_register(42001, 0)   # 压缩机关闭
            write_modbus_register(42002, int(output * 2))  # 加热功率
            write_modbus_register(42004, 0)   # 除湿关闭

    def _set_hum_output(self, output):
        """加湿/除湿输出（互斥+切换延时）"""
        now = time.time()

        if output > 500:
            # 加湿
            if self.last_hum_output_type == 'dehumidify':
                if now - self.last_switch_time < 600:  # 10min切换延时
                    return  # 禁止切换
            write_modbus_register(42003, int((output - 500) * 2))
            write_modbus_register(42004, 0)
            self.last_hum_output_type = 'humidify'
            self.last_switch_time = now
        else:
            # 除湿
            if self.last_hum_output_type == 'humidify':
                if now - self.last_switch_time < 600:
                    return
            write_modbus_register(42003, 0)
            write_modbus_register(42004, int(output * 2))
            self.last_hum_output_type = 'dehumidify'
            self.last_switch_time = now

    def control_loop(self):
        """主控制循环"""
        while True:
            # 读取状态
            temp = read_modbus_register(40001) * 0.01
            hum = read_modbus_register(40002) * 0.1
            self.uv_active = read_modbus_coil(42005)
            door_status = read_modbus_coil(42009)
            emergency = read_modbus_coil(42010)

            # 安全联锁
            if emergency:
                self._emergency_stop()
                time.sleep(5)
                continue

            # 模式判断
            mode = read_modbus_register(42008)

            if mode == 0:  # 待机
                self._standby()
            elif mode == 1:  # 恒温恒湿
                sp = self._get_temp_setpoint()
                self.temp_pid.update(sp, temp)
                self.hum_pid.update(get_setpoint("humidity"), hum)
            elif mode == 2:  # 消毒
                if door_status:
                    write_modbus_coil(42005, False)  # 门开则关闭UV
                # 消毒期间温度维持
                self.temp_pid.update(self._get_temp_setpoint(), temp)
            elif mode == 3:  # 净化
                self._purify_mode(temp, hum)
            elif mode == 4:  # 自动
                self._auto_mode(temp, hum)

            time.sleep(1.0)

    def _purify_mode(self, temp, hum):
        """净化模式"""
        pm25 = read_modbus_register(40003)
        voc = read_modbus_register(40004)

        if pm25 > 75 or voc > 500:
            write_modbus_register(42007, 450)  # 风机45Hz
        else:
            write_modbus_register(42007, 350)  # 风机35Hz

        # 并行恒温恒湿
        self.temp_pid.update(self._get_temp_setpoint(), temp)
        self.hum_pid.update(get_setpoint("humidity"), hum)

    def _auto_mode(self, temp, hum):
        """自动模式（根据时间计划切换）"""
        hour = datetime.now().hour
        minute = datetime.now().minute

        # 消毒时段：12:00~13:30 和 22:00~00:00
        if (hour == 12) or (hour == 22) or (hour == 23):
            if not read_modbus_coil(42009):  # 门关闭
                write_modbus_register(42008, 2)  # 切换到消毒模式
        else:
            write_modbus_register(42008, 1)  # 恒温恒湿模式

        self.temp_pid.update(self._get_temp_setpoint(), temp)
        self.hum_pid.update(get_setpoint("humidity"), hum)

    def _emergency_stop(self):
        """急停"""
        for addr in [42001, 42002, 42003, 42004, 42005, 42006]:
            write_modbus_register(addr, 0)
        write_modbus_register(42007, 0)
        self.temp_pid.set_enabled(False)
        self.hum_pid.set_enabled(False)

    def _standby(self):
        """待机"""
        write_modbus_register(42001, 0)
        write_modbus_register(42002, 0)
        write_modbus_register(42003, 0)
        write_modbus_register(42004, 0)
        write_modbus_register(42005, 0)
        write_modbus_register(42006, 0)
        write_modbus_register(42007, 300)  # 风机最低转速

四、消毒安全联锁

4.1 安全联锁矩阵

┌─────────────────────────────────────────────────────────────────┐
│  消毒安全联锁                                                    │
├─────────────────────────────────────────────────────────────────┤
│  条件                      │ 动作                    │ 优先级    │
├────────────────────────────┼────────────────────────┼──────────┤
│  门磁打开                  │ 立即关闭UV+等离子       │ 最高      │
│  臭氧>0.1ppm              │ 关闭等离子，UV保持      │ 高        │
│  臭氧>0.15ppm             │ 关闭UV+等离子+停机     │ 最高      │
│  人员检测>0               │ 禁止启动消毒            │ 高        │
│  过滤器压差>300Pa         │ 降频运行，报警          │ 中        │
│  消毒累计时间>8000h       │ UV灯管寿命报警          │ 低        │
│  通信中断>3次             │ 保持当前状态，报警      │ 中        │
│  急停按钮                 │ 全部关闭                │ 最高      │
└────────────────────────────┴────────────────────────┴──────────┘

4.2 臭氧安全监控代码

def ozone_safety_monitor():
    """臭氧安全监控（独立线程，高频检测）"""
    while True:
        ozone_ppm = read_modbus_register(40005) * 0.001

        if ozone_ppm > 0.15:
            # 危险级别：关闭所有消毒设备
            write_modbus_coil(42005, False)  # UV关闭
            write_modbus_coil(42006, False)  # 等离子关闭
            write_modbus_register(42007, 0)  # 风机停机
            trigger_alarm("OZONE_DANGER", f"臭氧浓度{ozone_ppm}ppm，已紧急停机")
        elif ozone_ppm > 0.1:
            # 警告级别：关闭等离子
            write_modbus_coil(42006, False)
            trigger_alarm("OZONE_WARNING", f"臭氧浓度{ozone_ppm}ppm，已关闭等离子")

        time.sleep(2.0)  # 2秒检测一次

五、工程验收数据

5.1 恒温恒湿性能

指标	DA/T 42-2022	调优前	调优后
温度控制精度	14~24℃	±1.2℃	±0.4℃
湿度控制精度	45~60%RH	±8%RH	±2.5%RH
恢复时间（±2℃扰动）	-	45min	22min
过冲量	-	1.2℃/8%RH	0.2℃/2.5%RH
除湿/加湿切换频率	-	6次/小时	0次/小时

5.2 消毒净化性能

指标	标准	实测
UV照射强度（1m处）	≥70μW/cm²	85μW/cm²
消毒120min后空气菌落	≤200 CFU/m³	45 CFU/m³
PM2.5过滤效率	≥95%	99.2%
VOC去除率（2h）	≥80%	87%
臭氧安全	<0.1ppm	峰值0.06ppm
消毒模式切换安全性	无泄漏	门磁触发<0.5s关闭

5.3 30天连续运行统计

┌─────────────────────────────────────────────────────────────────┐
│  30天连续运行统计（一体机#1，特藏库A）                           │
├─────────────────────────────────────────────────────────────────┤
│  温度：均值18.0℃，偏差范围+0.4/-0.5℃，标准差0.15℃             │
│  湿度：均值50.1%RH，偏差范围+2.4/-2.8%RH，标准差1.0%RH         │
│  消毒执行：每日2次，累计60次，成功率100%                        │
│  UV累计运行：120小时（灯管寿命剩余92%）                         │
│  过滤器压差：当前85Pa（寿命剩余78%）                            │
│  臭氧超限次数：0次                                              │
│  急停触发：0次                                                  │
│  通信中断：3次（均<15s自动恢复）                                │
│  系统可用性：99.97%                                             │
└─────────────────────────────────────────────────────────────────┘

六、关键词

档案库房、消毒净化一体机、恒温恒湿、联动控制、PID调优、UV消毒、等离子净化、臭氧安全、Modbus、门磁联锁、DA/T 42-2022、PM2.5、VOC、过滤器寿命、自动模式

七、一句话总结

消毒净化一体机的联动控制难点在于"多模块功能互斥与优先级仲裁"——通过状态机明确模式切换约束（门磁、人员、臭氧三重安全联锁），PID参数针对一体机大惯性特征保守整定并引入UV热补偿，除湿/加湿切换延时与输出变化率限制消除振荡，最终在DA/T 42-2022规范下实现恒温恒湿与消毒净化的安全并行与自动调度。

物联网 #Modbus #TCP/IP #SCADA #组态平台 #PID控制 #闭环控制 #恒温恒湿 #档案库房 #DA/T42-2022 #消毒净化 #UV消毒 #边缘网关 #Wireshark #Python

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

应用/实战

#档案

#恒温恒湿

档案库房恒温恒湿消毒净化一体机联动控制逻辑与参数调优实战

档案库房恒温恒湿消毒净化一体机联动控制逻辑与参数调优实战

档案库房恒温恒湿消毒净化一体机联动控制逻辑与参数调优实战

一、一体机功能模块与Modbus寄存器规划

1.1 设备功能架构

1.2 Modbus寄存器规划

二、联动控制逻辑

2.1 模式优先级与状态机

2.2 恒温恒湿联动逻辑

2.3 消毒净化联动逻辑

2.4 自动模式时间计划

三、PID参数调优实战

3.1 初始参数与问题

3.2 调优过程

3.3 最终PID参数

3.4 PID代码（含消毒热补偿）

四、消毒安全联锁

4.1 安全联锁矩阵

4.2 臭氧安全监控代码

五、工程验收数据

5.1 恒温恒湿性能

5.2 消毒净化性能

5.3 30天连续运行统计

六、关键词

七、一句话总结

物联网 #Modbus #TCP/IP #SCADA #组态平台 #PID控制 #闭环控制 #恒温恒湿 #档案库房 #DA/T42-2022 #消毒净化 #UV消毒 #边缘网关 #Wireshark #Python

社区

活动

圈层

关于

腾讯云开发者

热门产品

热门推荐

更多推荐
