TinyAWG 的 DDS 半字错位原来差了一拍

一个波形发生器，频率控制字算得对，读地址也对，送出的样本却可能读到了同一个字里的另一半。

这类问题容易藏在流水线里。拿正弦表看输出，相邻两点往往差得很小；换成陡峭边沿或自定义波形，错误才更值得警惕。排查时先把滤波器、放大器和示波器放到一边，在数字域问一个更直接的问题——这一次取出的，究竟是不是要求的那个样本？

下面围绕 TinyAWG 的 DDS 播放器，把一个 32 位 BRAM 字中的两个 16 位样本分清楚。实际源码、存储器配置和 EDA 图对应核查后，重新搭建了最小仿真：在工程配置的 1 拍 BRAM 读延迟下，半字选择链从 5 级改为 4 级，2364 次样本检查全部匹配。这个结论止于数字逻辑仿真，尚不能代替整机波形、频谱或带宽测量。

先看这半个字从哪里来

波形表放在 BRAM 里，PS 侧负责生成和写入，PL 侧根据相位连续读取。表容量是 128 KiB，对应 65536 个 16 位样本。存储器端口宽度为 32 位，写入时每两个样本合并成一个字。

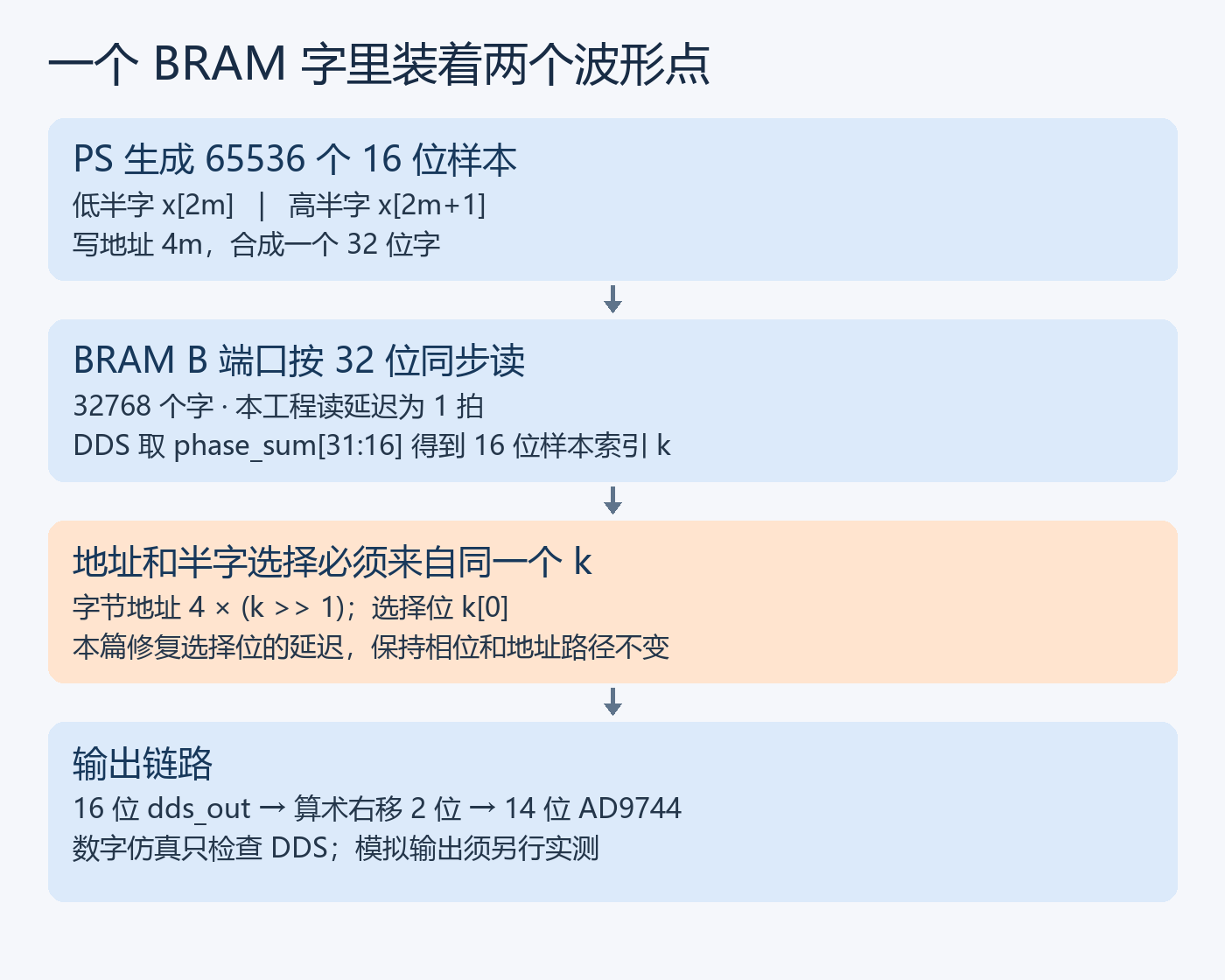

图1 32位字中的两个样本和DDS读取路径

图1是按工程重新整理的数据路径示意。低半字装偶数索引的样本，高半字装奇数索引的样本；它不是实测波形。

软件的打包规则可以写成 word[m] = {x[2m+1], x[2m]}。因此，PL 给定样本索引 k，要同时完成两件事：用 k >> 1 找到 32 位字，再用 k[0] 从这个字中选出正确的 16 位半字。字节地址则是 4 × (k >> 1)，末尾两位恒为零。

这里的“同时”指的是两条路径最终在同一个时钟边沿相遇，而不是要求它们中间经过一样多的寄存器。读地址还要经过 BRAM，选择位不经过；对齐必须把这段读延迟算进去。

工程的相位累加器宽度为 32 位，查表索引取相位和的高 16 位。当表中恰好放一个周期时，理想数字输出频率为 fclk × pinc / 2^32。例如 pinc = 0x00010000 时，索引每拍前进一步，200 MHz 时钟模型下一个表周期需要 65536 拍。这个控制字也很适合拿来暴露奇偶选择错误。

把电路图和 RTL 对上

本次查看的是在线硬件 V1、板上标注 V1.0，软件来自 TinyAWG_V1.2.zip。原理图不是从项目文章里放大出来的，而是在嘉立创 EDA 编辑器中以 4 倍比例重新导出，再裁出相关局部。V1 的五页完整原理图和 PCB 顶、底面母图均已取得。

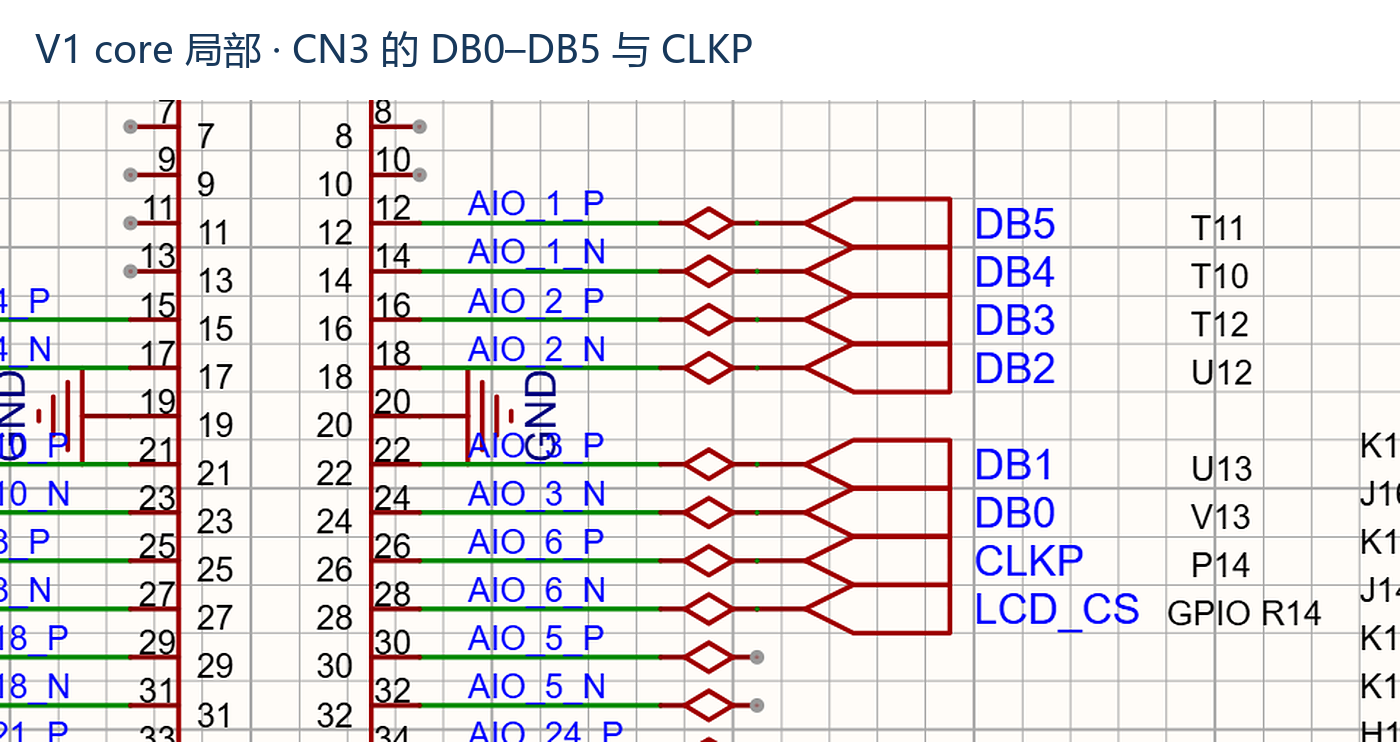

图2 V1核心板接口的DB0至DB5及CLKP

图2给出 CN3 上的数据低位与时钟连接。DB0 标为 V13，DB5 标为 T11，CLKP 标为 P14，与 41523.xdc 中的 DAC_out_0[0]、DAC_out_0[5] 和 clk_p_0 对应。

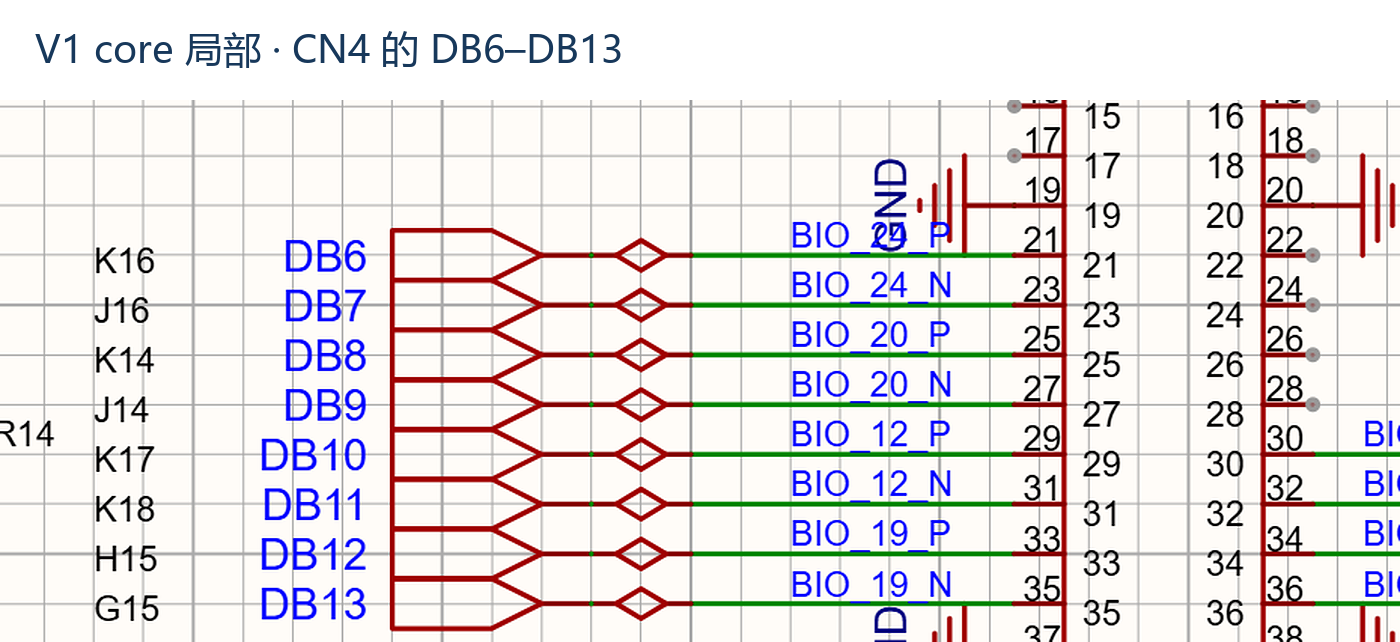

图3 V1核心板接口的DB6至DB13

图3是 CN4 上的数据高位。DB6～DB13 的引脚标注依次为 K16、J16、K14、J14、K17、K18、H15、G15，与约束文件一致。这里核对的是这条 DAC 数据链，不能把核对结果延伸成整块板的电气验收。

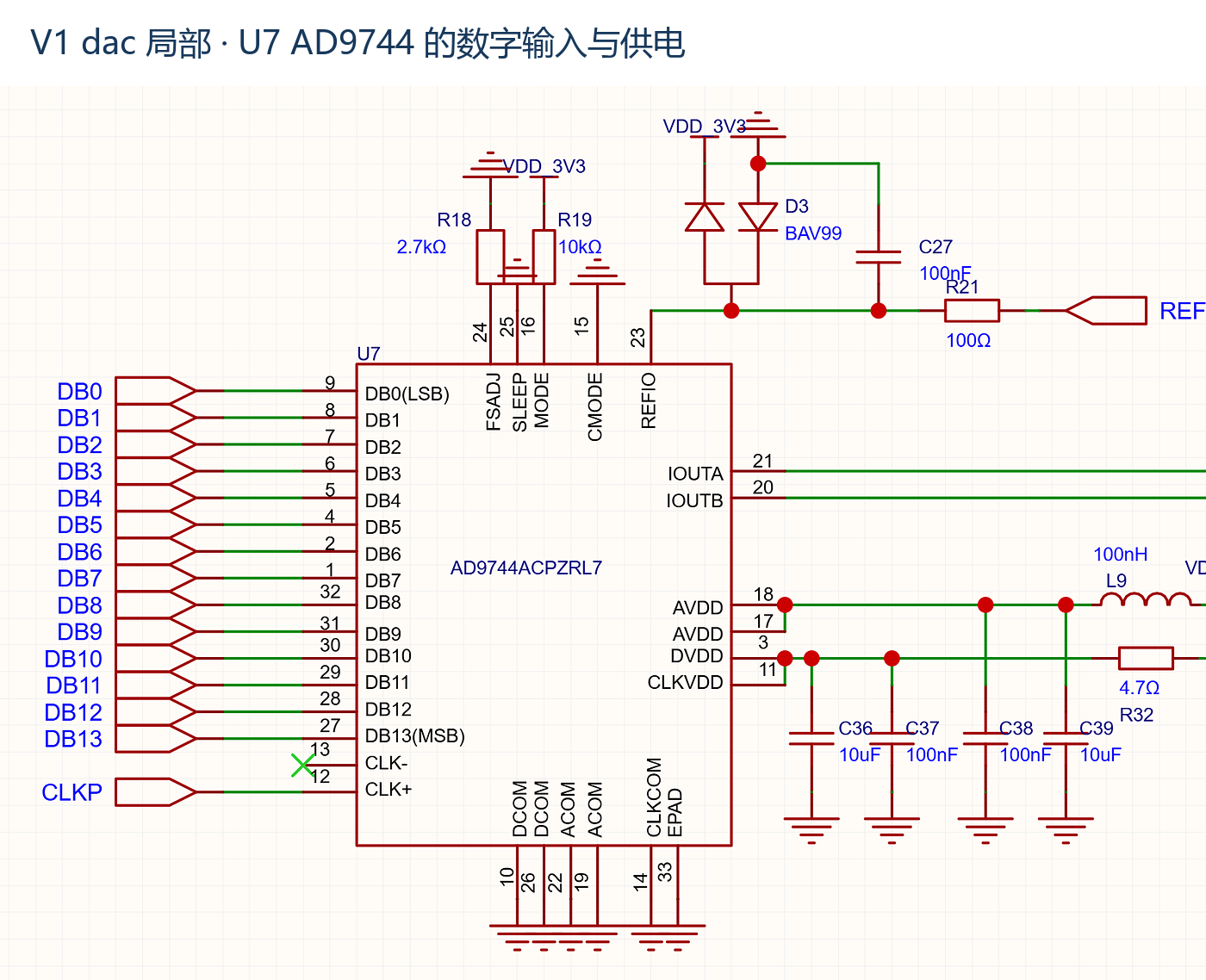

图4 AD9744数字输入与供电局部

图4可见 U7 AD9744 的 DB0～DB13、CLKP 和供电网络。输出 RTL 将有符号 16 位数据算术右移两位后送到 14 位 DAC，并把系统时钟引出为 clk_p。因此，本次检查点放在 dds_out，位于这个位宽转换之前；测试表里的数字是样本身份标签，不是输出电压。

AD9744 官方产品资料列出 14 位、210 MSPS 的器件能力。它说明器件的用途，不能据此认定这块板已经通过 200 MHz 的时序收敛和 DAC 建立、保持时间检查。当前专题也没有验证 FPGA Bank 电压或板级走线时延。

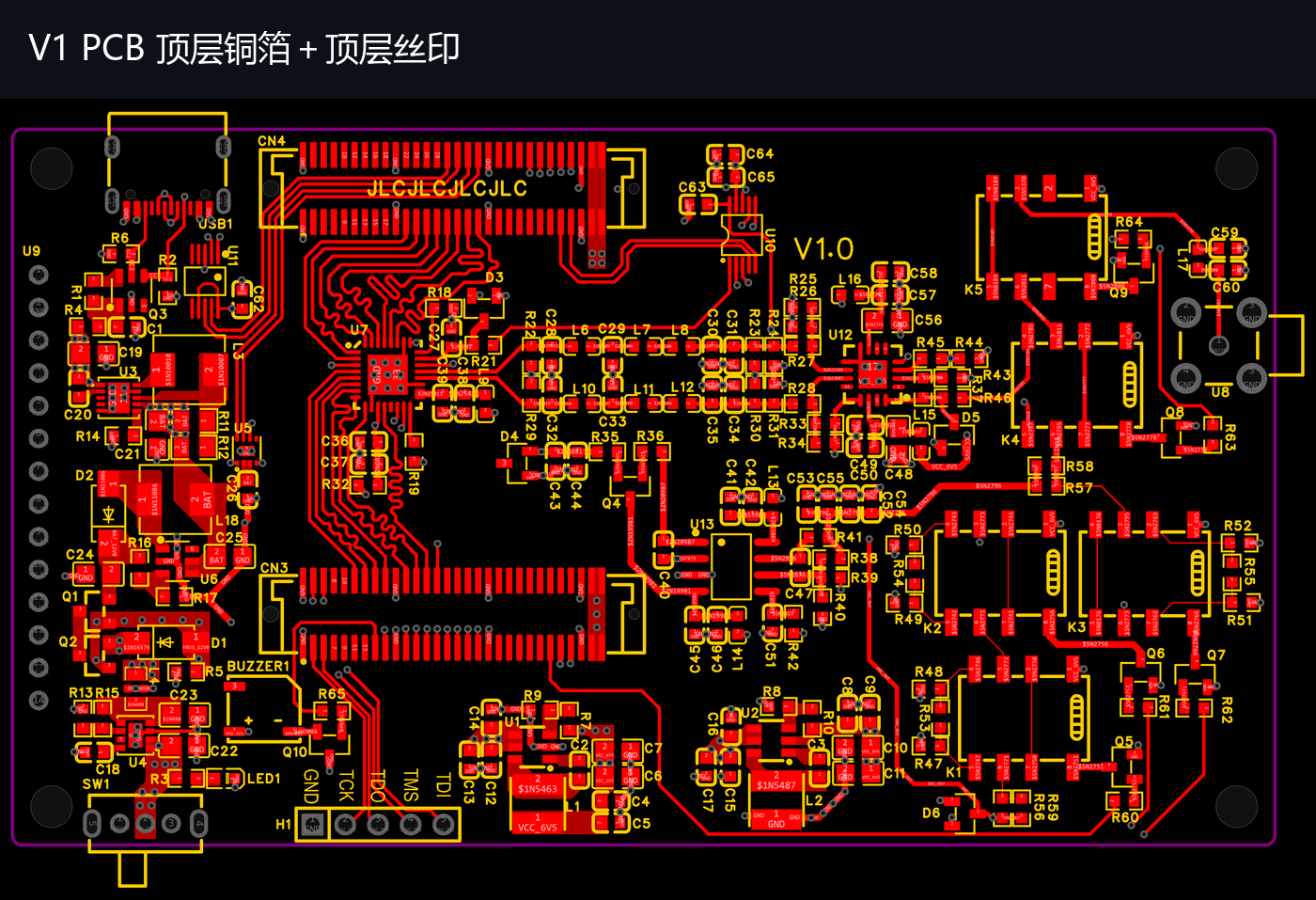

图5 V1 PCB顶层铜箔和顶层丝印

图5来自 V1 PCB 的独立顶层导出，核心板连接器 CN3、CN4 与 DAC U7 的位置可相互对应。图片只裁掉画布外围留白，电路和走线没有改动。

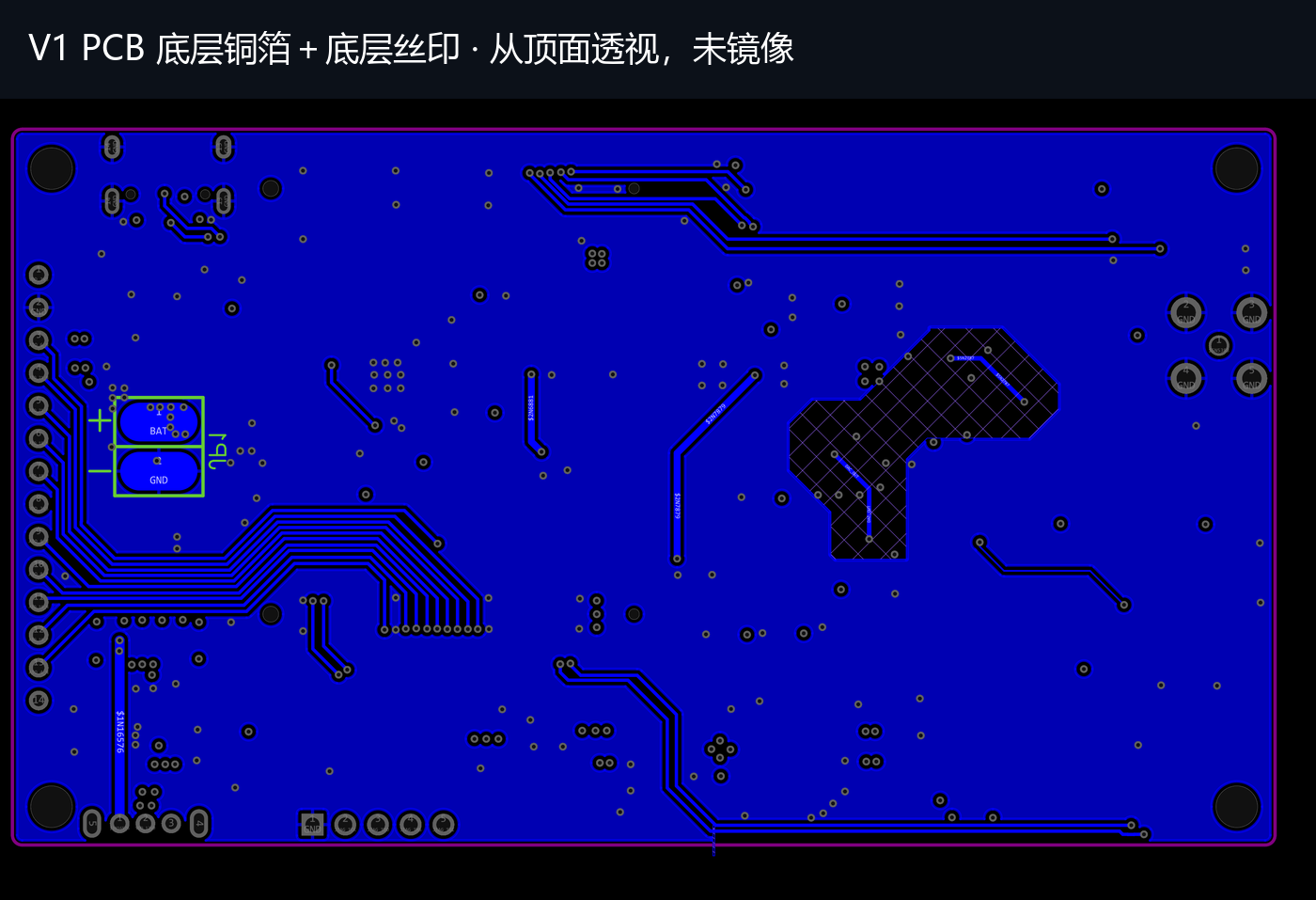

图6 V1 PCB底层铜箔和底层丝印

图6单独显示底层铜箔及底层丝印，观察方向仍是从顶面透视，没有镜像。它用于配合顶层辨认结构，不是可直接印刷、转印或判断全部回流路径的制板文件。本次没有做 ERC、DRC 或模拟电路仿真。

输出等五拍，选择链为什么只需四级

源码里最容易误导人的，是把“输出等了多少拍”和“选择位需要多少级寄存器”当成一回事。

先定义起点：在边沿 N 到来之前，sample_idx_r 已经保存样本索引 k。从 N 开始，字地址和奇偶选择位各自往前走。所有相关赋值都是非阻塞赋值，同一边沿中右侧读到的是寄存器旧值。

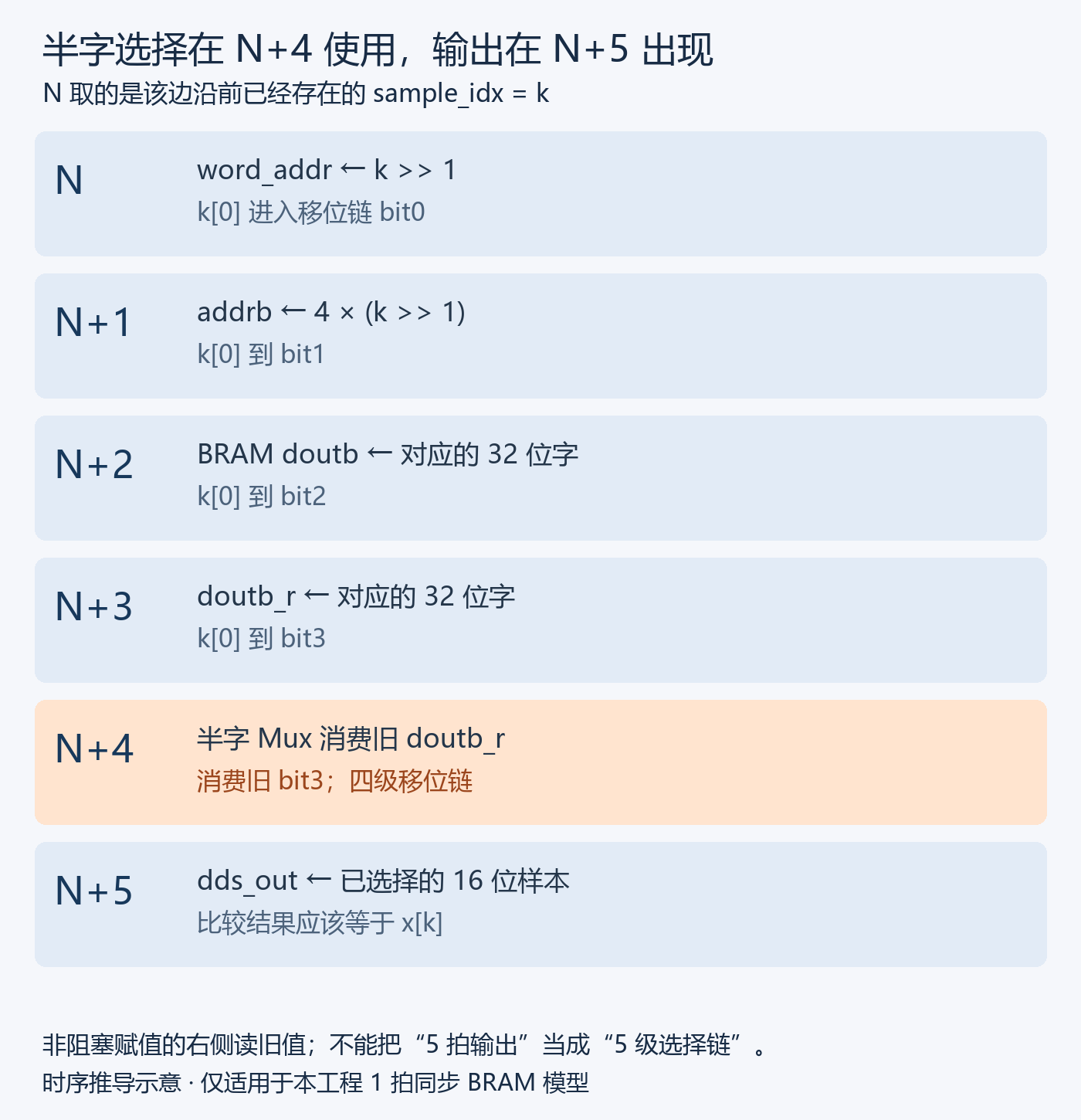

图7 BRAM读数据与奇偶选择位的对齐时序

图7按本工程的一拍同步 BRAM 推导。N 更新字地址，N+1 更新 BRAM 字节地址，N+2 存储器输出目标字，N+3 用 doutb_r 锁存。到了 N+4，半字 Mux 消费的是边沿之前已经存在的 doutb_r；对应的 k[0] 此时也必须已经存在于选择链的最高位。

奇偶位在 N 进入 bit0，N+1 到 bit1，N+2 到 bit2，N+3 到 bit3。N+4 的 Mux 读旧 bit3，四级链就够了。 Mux 后面还有一个输出寄存器，所以最终 dds_out 在 N+5 才出现。

原实现 CONTROL_DELAY = 5，Mux 读的是旧 bit4。在这个配置下，它属于更早的样本索引，数据字却已经到了当前样本对应的字。地址看起来完全正常，错误发生在字内部。

这里“一拍 BRAM”也不是凭印象假设的。工程的 Block Memory Generator XCI 同时给出 B 口读延迟 1，且存储器原语输出寄存器、核输出寄存器均未启用。Block Design 中 B 口与 DDS 使用同一 FCLK_CLK0，时钟配置为 200 MHz。换 IP 设置时，必须重新数这条路径。

修改很小，证据要够具体

功能修改只有一项，把半字选择链长度从 5 改为 4。相位累加、偏移、地址生成和最终输出寄存器均保留。下面摘出修正后的关键逻辑，端口及其余寄存器声明见附件完整模块。

localparam CONTROL_DELAY = 4;
reg [CONTROL_DELAY-1:0] odd_shift_reg;

always @(posedge clk) begin
    odd_shift_reg <= {
        odd_shift_reg[CONTROL_DELAY-2:0], sample_idx_r[0]
    };
end

wire is_odd_final = odd_shift_reg[CONTROL_DELAY-1];
reg [15:0] dds_out_internal;

always @(posedge clk) begin
    dds_out_internal <= is_odd_final
        ? doutb_r[31:16] : doutb_r[15:0];
end

always @(posedge clk) begin
    dds_out <= dds_out_internal;
end

不要先用正弦表检验它。最省事的办法是让每个样本存自己的索引：样本 31 的值就是 31，样本 32 的值就是 32。读错了半字，输出会直接变成同一字里邻居的编号。下面这段函数就是测试台使用的打包存储器模型。

function [31:0] packed_word(input [31:0] byte_addr);
    reg [15:0] even_idx;
    begin
        even_idx = {byte_addr[16:2], 1'b0};
        packed_word = {even_idx + 16'd1, even_idx};
    end
endfunction

测试台并排运行原版和修正版，用一拍同步读模型返回这个 32 位字，再把 N 消费的样本索引排队，到 N+5 与 dds_out 比较。这样既查样本身份，也查约定的输出时刻。测试还检查两版相位索引、字节地址保持一致，B 口一直使能、写使能为零且地址四字节对齐。

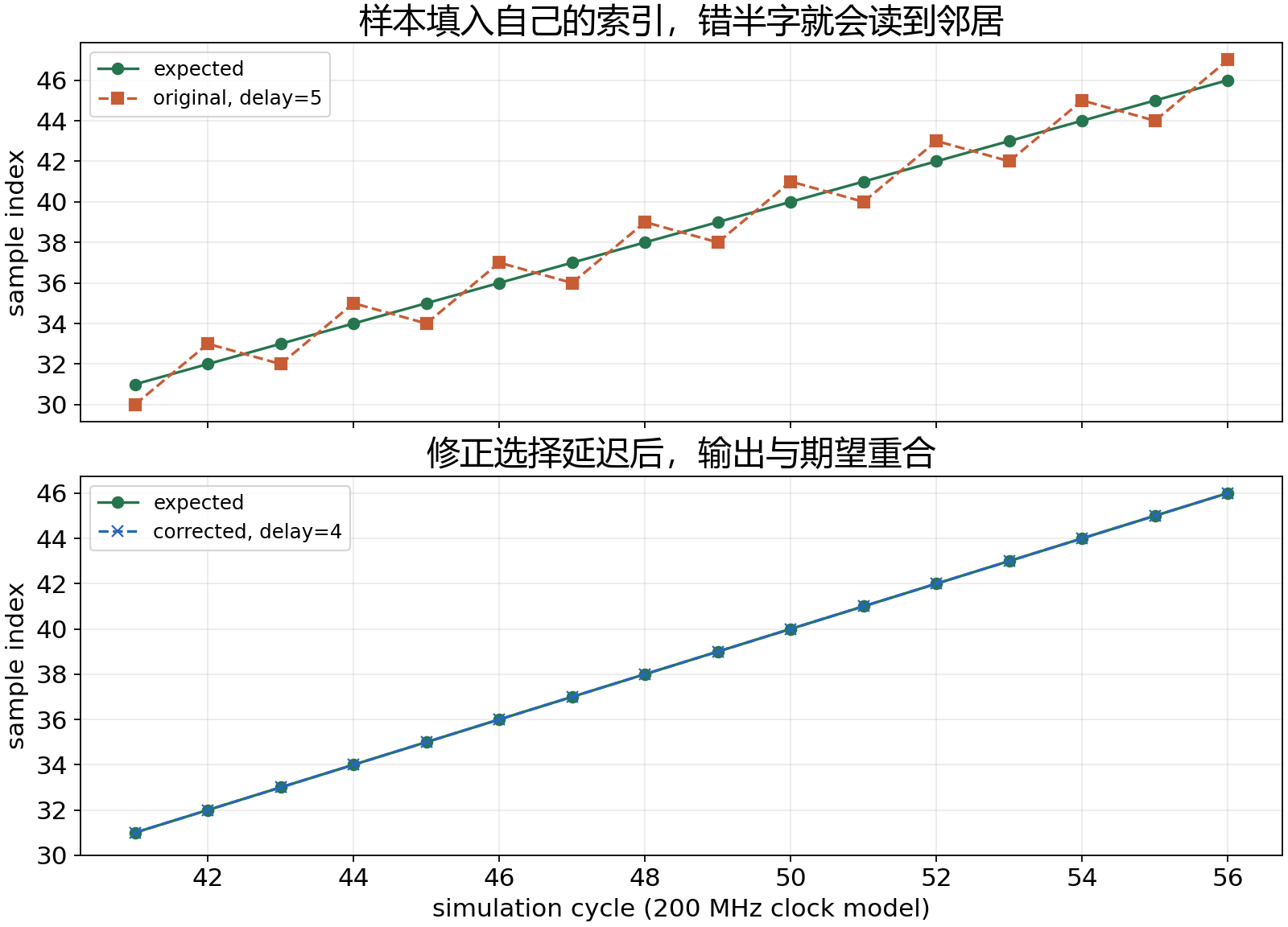

图8 实际仿真CSV中的原版错位与修正版输出

图8由实际 CSV 的前 16 次有效检查绘制。第一点期望 31，原版却输出 30；下一点期望 32，原版输出 33。同一个字中的两个半字被错选，表现为邻居样本交替出现。修正版与期望曲线重合。横轴是仿真周期，纵轴是身份标签，不能当成示波器上的幅度测量。

六组控制字把容易藏住的情况也跑一遍

仿真采用 200 MHz 时钟模型，启动阶段预热 40 拍。随后连续改变相位增量和偏移，切换参数时不清空整条流水线。结果如下；表中错误数指样本或约定时刻不匹配的次数。

第二组尤其值得留意。每次跨过两个样本，稳态中的奇偶位不变，错误的选择延迟可能被掩盖；表里的 9 次错误来自连续参数切换期间。这也是不能拿“某个频率看着正常”证明整条流水线正确的原因。

还做了一个反例：把存储器模型改成两拍读，仍按原来 N+5 的契约检查。修正版出现 1852 次不匹配，测试能明确检出配置改变。这次日志的 REGRESSION_PASS 表示成功检出了不适用条件，不是两拍 BRAM 也正确。如果实际 IP 增加输出寄存器，控制链长度和最终输出期望都要重新推导，不能直接套用数字 4。

不拿启动假设冒充硬件结论

原模块的 phase_acc_r 没有显式复位或 INIT。本次测试台在启动时明确把相位累加器与输入流水寄存器置零，目的在于隔离并验证半字对齐。模块中的 rstn 只经过同步释放电路控制 BRAM 复位，不能据此认为相位状态也被复位。

这个初始状态是仿真前提，不是 FPGA 上电行为的证明。准备改入整机工程时，应先设计确定的相位初始化及输出有效窗口，再重新检查综合结果和时序。这里没有执行目标综合、布局布线、烧录或实体测试，也没有验证电源、输出保护、GUI、模拟带宽与失真。

不需要板子也能复现

最小源码包 TinyAWG-DDS-lane-audit-v1.zip 给出未改动的原模块、修正版、差异补丁、完整测试台、运行入口、实际 CSV/VCD 和 LGPL/GPL 许可文本。它是最小仿真工程，不是可直接烧录的固件。

使用 Node.js 18.15.0 或更高版本，在解压目录执行 npm install --ignore-scripts，再执行 node run.mjs。依赖固定为 @veriflow/iverilog-wasm 0.1.4，本篇实际采用的就是这条 WASM 仿真路径。运行结果写到 results/；verified-results/ 保留成稿时的原始结果，方便对照。

先确认一拍模型得到 2364 次检查、原版 1488 次错误、修正版零错误；再确认两拍反例确实被检出。之后换自己的控制字、波形标签或 BRAM 配置，继续沿着同一个样本索引追地址、数据和控制位。半字之外，字节使能、通道编号和帧标记也可以用这个办法检查。

来源与验证范围

项目为 greentor 的《35M带宽200M采样率14位任意波发生器 TinyAWG》，完整地址 https://oshwhub.com/greentor/tinyawg-signal-source 。项目页与对应 EDA 标注 LGPL 3.0；复用代码保留许可，附件包含源文件及修改记录。

本文独立讲解与自绘示意采用 CC BY；项目电路图、PCB 及复用代码遵循原 LGPL 3.0，页面标签不改变其许可。

上游源码从项目制作文档 https://ai.feishu.cn/docx/BGycd4URIot8Aoxs3vLcBdq2nFc 获取 TinyAWG_V1.2.zip。硬件图取自同项目在线 V1/V1.0 工程，五页原理图及 PCB 顶、底面重新导出；正文局部仅裁剪、保真缩放并适度锐化，未生成或改写连线、丝印与数值。底面图未镜像。数据路径图、时序图为本文重绘示意，结果图来自实际仿真 CSV。

器件参考为 Analog Devices 的 AD9744 产品资料 https://www.analog.com/en/products/ad9744.html 及所链接 Rev. C 数据手册。本文新增内容是 DDS 半字选择对齐推导、4 级选择链修改、六组回归及两拍读延迟反例；验证范围为指定启动状态和存储器模型下的 RTL 仿真，无整机实测。最小源码包可从文末完整网址下载。

最小源码下载地址 https://img.dfrobot.com.cn/mc-front/5caab1791804207b131ae7df/cca7f7dde71835d47d10ae16ea49ef2c.zip，文件名为 TinyAWG-DDS-lane-audit-v1.zip。下载包包含本文对应的完整最小仿真工程、实际 CSV/VCD、修改记录及 LGPL/GPL 许可文本。
