近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。这次不是从零设计，而是接手一家档案馆已到货的3台“恒温恒湿+消毒净化”一体机，做组态平台对接。设备厂家给了一份Excel寄存器表，看起来很标准，结果联调阶段一路踩坑。这篇就按时间线复盘，把真实翻车点和解法记下来，给后来人省点工时。

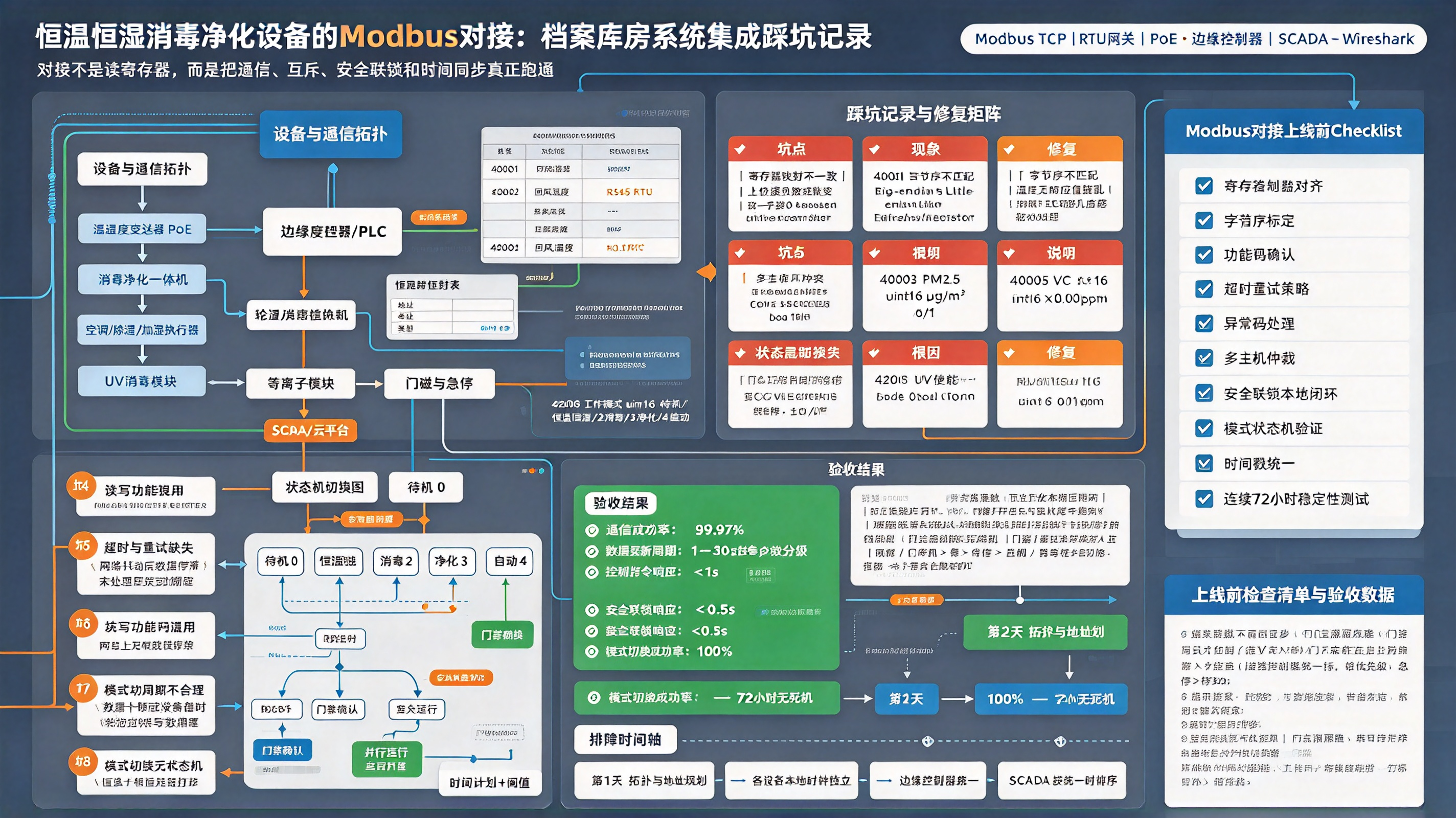

一、现场设备与初始认知

厂家文档里写着：

支持标准Modbus RTU，功能码03/06/10，波特率9600，8N1，从站1~3。

听起来毫无难度，结果第一天就卡住了。

二、踩坑实录（按时间线）

坑1：寄存器基址“40001偏移”理解不一致

现象

组态平台读40001，拿到的是乱码；读00000反而像温度值。

原因

厂家文档按“4x地址”写法列了40001=回风温度，但设备固件实际用的是0基相对地址，即保持寄存器地址0对应文档里的40001。组态平台按“40001→地址0”处理是对的，但早期我们用了某驱动插件，它把40001翻译成地址40001，直接越界。

解法

统一约定：所有对接按“文档40001 = 协议地址0”处理，在边缘网关映射表里显式写死：

{
  "40001": { "reg_type": "holding", "addr": 0, "dtype": "int16", "scale": 0.01 }
}

💡 经验：凡是国产设备文档写“4xxxx地址”，第一件事先抓包确认是0基还是1基。

坑2：浮点温度用CDAB，但厂家写的是“IEEE754”

现象

回风温度读出来是 -1638.2℃，明显不对。

原因

文档写“温度按IEEE754浮点存放，占2个寄存器”，没写字节序。实际固件是 CDAB（高低字交换），不是标准大端ABCD。

# 错误写法（按ABCD解）
raw = bytes([0x41,0x91,0x33,0x33])
print(struct.unpack('>f', raw)[0])  # 18.1（碰巧对过一次）

# 同设备另一批次固件
raw = bytes([0x41,0x91,0x33,0x33])
swapped = raw[2:4] + raw[0:2]  # CDAB
print(struct.unpack('>f', swapped)[0])  # 正确值

解法

在网关驱动里加 byte_order 字段，按设备序列号批次区分，Wireshark抓包对照验证。

Wireshark过滤：modbus.data...
看Read Holding Registers响应，把两寄存器十六进制抄出来手工排一遍

坑3：写UV消毒使能，用0x06写不进去

现象

写42005（UV使能）用功能码0x06，返回异常码0x86 0x01（非法功能）。

原因

这台设备的所有写操作强制走0x10（写多个寄存器），哪怕只写1个bool。而且bool是按“寄存器值=1/0”封装，不是线圈。

解法

定制驱动分支：

def write_bool_as_multi(dev, addr, value):
    # 0x10写单寄存器，值存为0或1
    frame = struct.pack('>BBHHBBH',
                         dev.slave, 0x10, addr, 1, 2, 2, value)
    frame += crc16(frame)
    return dev.ser.write(frame)

⚠️ 厂家文档没写这条，是抓包对比厂家上位机才反推出来的。

坑4：从站地址冲突 + 轮询撞帧

现象

3台一体机挂同一条RS485，偶尔全断，重启又恢复。

原因

• 出厂默认全是地址1，没改
• 组态平台轮询周期设了500ms，3台并发发帧，总线碰撞
• 设备对帧间隔要求≥10ms，组态驱动是连续发

解法

1. 用厂家调试软件逐台改地址为1/2/3（需断电重上电生效）
2. 边缘网关改为串行轮询，帧间隔≥15ms
3. 网关内建Modbus连接池，对TCP侧暴露统一接口

class RtuPoller:
    FRAME_GAP = 0.015  # 15ms
    def poll(self, devs):
        for d in devs:
            self._read(d)
            time.sleep(self.FRAME_GAP)

坑5：臭氧浓度寄存器是uint16×0.001，但超量程回0xFFFF

现象

臭氧值偶尔跳到65.535ppm，报警炸屏。

原因

设备定义0xFFFE为“传感器故障”，0xFFFF为“超量程保留”，直接当数值解就爆了。

解法

加异常值过滤：

def parse_ozone(raw):
    if raw in (0xFFFE, 0xFFFF):
        return None  # 标记故障，不走工程换算
    return raw * 0.001

坑6：消毒模式下写恒温恒湿寄存器被静默丢弃

现象

自动模式切到消毒时，组态下发的冷水阀开度没生效，也不报错。

原因

设备内部状态机：进入消毒模式（模式=2）后，恒温恒湿相关写寄存器被锁写，返回正常但不执行。这是设备侧保护逻辑，文档没提。

解法

• 组态平台写操作前先读当前模式
• 非模式1时不下发温控指令，避免“假成功”
• 画面上加模式水印提示：“消毒中，温控只读”

if read_mode() != 1:
    logger.info("非恒温恒湿模式，跳过温控写操作")
    return

坑7：过滤器寿命是uint32，被当成两个uint16分别读

现象

寿命显示忽高忽低，像随机值。

原因

42011起是uint32（占2寄存器），早期映射按两个独立uint16读，拼接顺序还反了。

解法

{
  "42011": { "dtype": "uint32", "byte_order": "cdab", "unit": "%*100" }
}

网关内部拼好再暴露给组态，组态只看到一个FLOAT变量。

三、踩坑后的对接规范（沉淀版）

3.1 设备接入Checklist

□ 寄存器基址确认（0基/1基，抓包验证）
□ 浮点字节序确认（ABCD/CDAB/BADC，用Wireshark对）
□ 写操作功能码清单（0x06 / 0x10 / 是否支持线圈写）
□ 异常值定义（0xFFFE/0xFFFF含义）
□ 模式锁写逻辑（哪些寄存器在特定模式下只读）
□ 多寄存器类型（uint32/float32拼接方式）
□ 从站地址出厂默认值 + 修改生效方式
□ 帧间隔最小要求
□ 急停/门磁反馈是否为线圈还是寄存器位

3.2 边缘网关映射表（最终版片段）

3.3 组态侧防坑写法

def safe_write(vaddr, value):
    mode = gateway.read(42008_of_device)
    if vaddr in TEMP_CONTROL_ADDRS and mode != 1:
        ui_warn("当前非恒温恒湿模式，写操作被设备忽略")
        return False
    return gateway.write_engineering_value(vaddr, value)

四、联调后的稳定指标

五、几个最值得记的结论

1. “标准Modbus RTU”是国产设备里最不可信的一句话，必须抓包。
2. 浮点字节序、写功能码、模式锁写，是消毒净化一体机三大暗坑。
3. 组态平台不要直接怼设备，经边缘网关做“物理→虚拟寄存器”归一化，后期排错成本降一个数量级。
4. 异常值（0xFFFE/0xFFFF）一定要在网关层拦截，别丢给组态算工程值。
5. 设备状态机对写权限的限制，要在画面上显性提示，否则运维会以为是通信故障。

六、关键词

档案库房、消毒净化一体机、Modbus对接、踩坑记录、Modbus RTU、字节序、功能码0x10、寄存器偏移、模式锁写、臭氧监测、边缘网关、组态平台、Wireshark抓包、DA/T 42-2022

七、一句话总结

这类“恒温恒湿+消毒净化”一体机的Modbus对接，坑几乎都不在协议本身，而在厂家文档与固件实现的缝隙里——寄存器0基偏移、CDAB浮点、强制0x10写、模式锁写、异常值占位，逐个用Wireshark抓包对齐后，再用边缘网关做虚拟寄存器归一化，组态平台才能拿到一份干净、可写、可信的数据接口。
