充电器插拔引起电量跳变怎么办？

当充电器插拔时，电量跳变是电池管理系统中一个常见的问题。插拔充电器时电量的突然变化会导致电池电量估计的不准确，进而影响设备的电池续航预测和使用体验。

下面详细说明充电器插拔引起电量跳变的原因，并提出多种解决方案。

1、充电器插拔引起电量跳变的原因

电压变化影响：

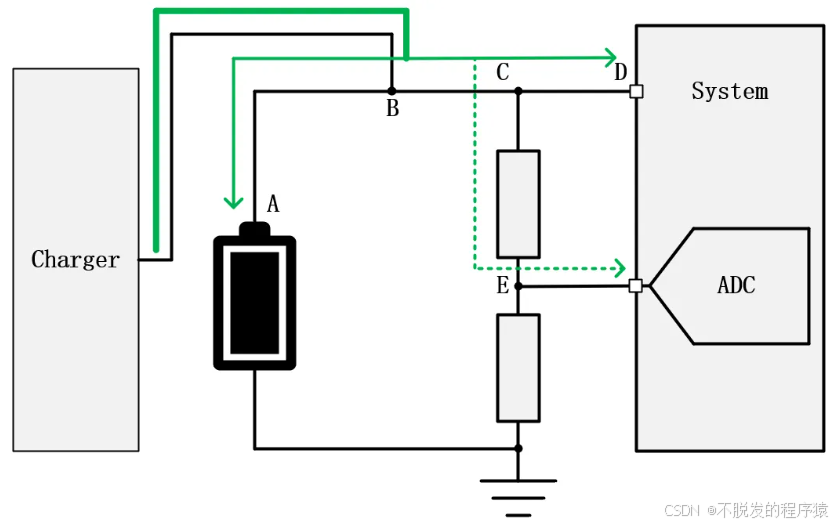

插入充电器时： 当充电器插入时，电池的充电电流会导致B点电压上升，而ADC采样的电压来自于E点（通常是负载电流影响下的电压），因此E点电压可能会因为B点电压的变化而出现突变。ADC采样到的电压变化可能被误判为电量变化。

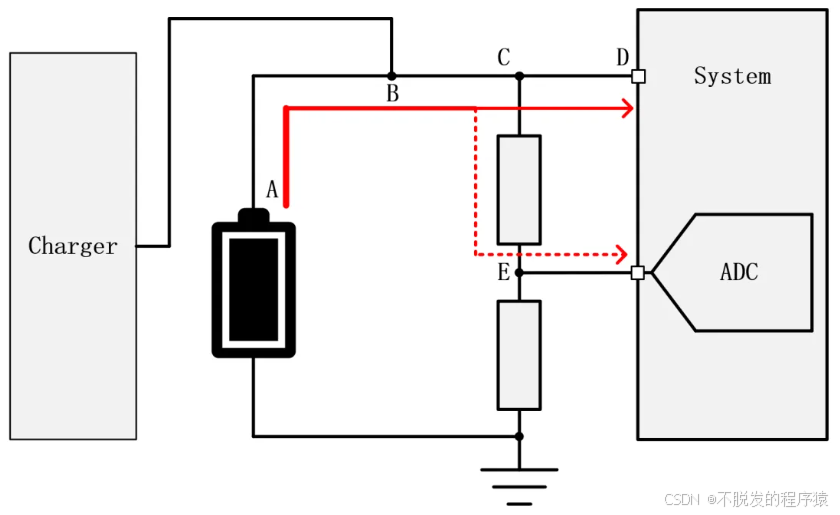

拔掉充电器时： 当充电器被拔掉时，B点和E点的电压会迅速下降，而A点的电压可能会变为最高，ADC会采样到一个突然降低的电压，从而导致电量急剧减少的错误判断。

负载电流的干扰：

负载电流的变化会影响电池电压的稳定性。插拔充电器时，负载电流可能会突变，导致电池电压在短时间内出现大幅波动，从而影响电量估计的精确度。

电池内阻变化：

电池的内阻在充电和放电过程中会发生变化。插拔充电器时，内阻的变化可能会导致电池电压的突然变化，进一步影响电量估计的稳定性。

2、解决充电器插拔引起电量跳变的策略

为了减少充电器插拔时电量跳变的影响，可以采用以下几种方法进行优化和补偿：

优化电量估计电路架构：

• 使用电压和电流的综合测量： 通过引入电流传感器，结合电池电压和电流数据进行综合估计。可以使用卡尔曼滤波器等先进的算法对电压和电流数据进行融合，提高电池电量估计的精度。
• 引入动态电池模型： 采用更复杂的电池模型（如等效电路模型），考虑电池的充电和放电特性，动态调整电量估计。

改进软件算法：

• 插拔充电器状态检测： 在软件中实现充电器插拔状态检测功能，根据检测到的插拔事件，调整电量估计算法。例如，当检测到充电器插入时，可以通过预测模型修正电量估计结果，避免误判电量突增。
• 电量补偿机制： 开发电量补偿算法，能够根据充电器的插拔状态和电流变化，进行实时的电量修正。例如，基于历史数据进行状态估计，预测电池的电量变化趋势。

优化PCB布局和走线：

• 减少阻抗差异： 通过优化PCB布局，降低不同测量点之间的阻抗差异。这可以减少电压测量的误差，确保电压测量更为准确。
• 直接电池电压测量： 在设计PCB时，将电压测量点尽量靠近电池的正负极，以减少测量误差。避免在负载变化大时，电压采样点因阻抗变化导致的不准确测量。

引入延迟和滤波机制：

• 使用滤波器： 在电量估计系统中引入滤波器（如低通滤波器），可以有效平滑由于充电器插拔引起的电压瞬时波动。滤波器能够减缓电压的突变，避免瞬时误差对电量估计的影响。
• 延迟处理： 在插拔充电器时，延迟电量估计的更新，使系统有时间稳定下来。可以在检测到插拔事件后，设定一个时间窗口，再进行电量估计，以减少瞬时变化的影响。

增加冗余测量和校准：

• 冗余测量： 通过增加多个电压和电流测量通道进行冗余采样，可以提高测量的准确性和可靠性。
• 定期校准： 定期对电池管理系统进行校准，确保电量估计算法的准确性。可以使用已知电量的标准电池进行校准，修正估计误差。

通过以上措施，可以有效减小充电器插拔时对电量估计的影响，提升电池管理系统的稳定性和准确性。
