FAQ 011: 预应力场的快速导入

在考虑预应力场的力学分析中，添加预应力的方法有很多，本篇主要为堵着介绍利用关键字*Initial Condtions来添加csv格式的预应力数据的方法。

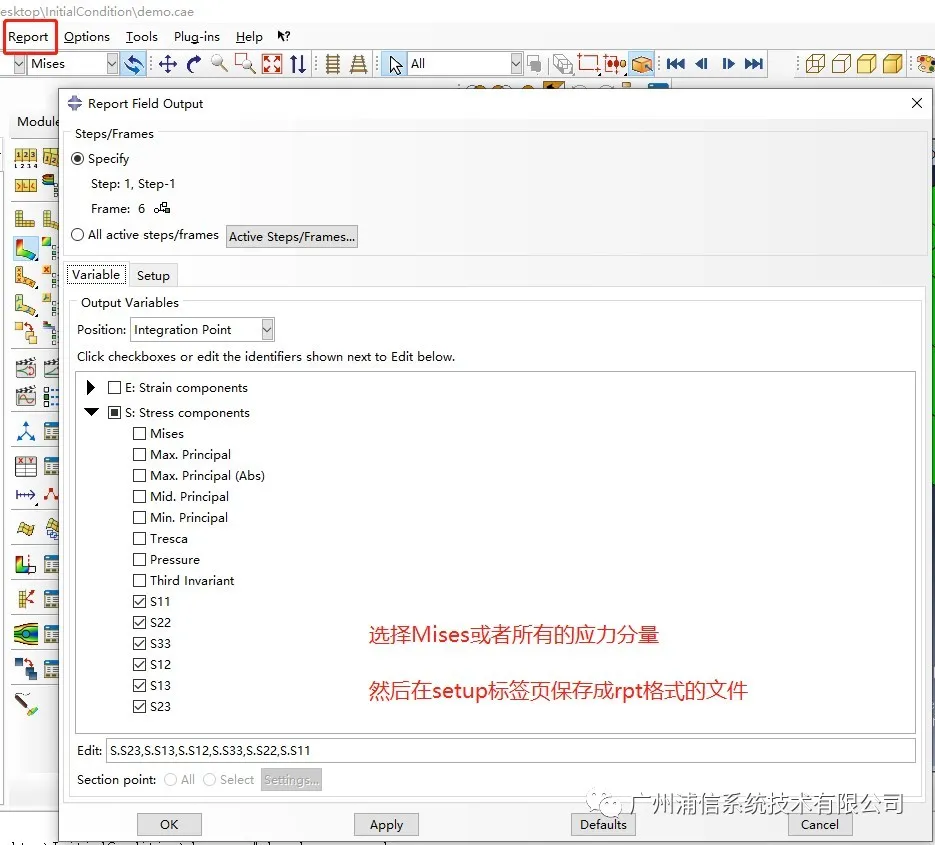

将预应力计算的结果通过如下图中的方法导出到rpt格式的文件中保存。


导出的应力数据可以是各分量的数据，也可以是直接导出Mises应力；然后用Excel将保存数据的rpt文件打开，然后另存为csv格式，需要注意的是单元编号格式: 实例名.Elem_number。

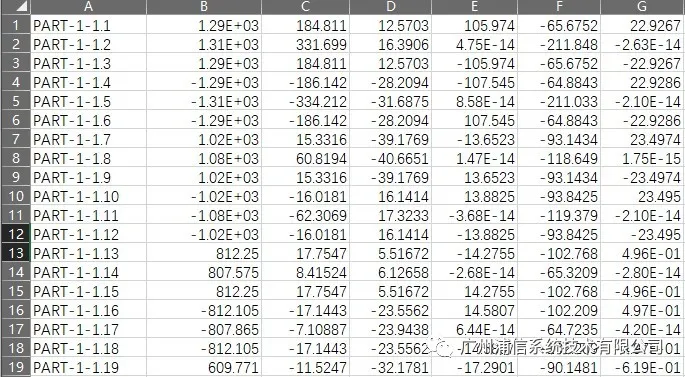

含各各应力分量的数据格式如下：


含Mises应力的数据格式如下：


调用关键字*Initial Conditions在新的分析中调用上述应力数据，调用格式为：

*Initial Conditions, type=stress, input=stress.csv

关键字添加的位置在关键字*Boundary 和 * Step 之间即可。

将修改INP文件和csv应力场数据放到同一个路径下，提交计算即可。
