机房动环监控的粒度，正在从"机房级"走向"机柜级"。早期的机房监测往往只在机房四角放几个温湿度传感器，知道机房整体冷不冷热不热，却不知道某一台高密机柜内部是否已经积热。随着机柜功率密度上升，单靠机房级监测已不足以发现局部热点，机柜级环境感知成为动环建设的新方向。

机柜级环境感知的核心，是在每台服务器机柜内部署网口温湿度变送器，把温湿度采样点下沉到机柜内部，甚至到每U设备的进风/出风侧。这些变送器通过以太网接入动环平台，平台按机柜组织数据，让运维人员一眼看到哪台柜子过热、哪个位置积热。本文以一个真实工程案例，介绍网口温湿度变送器从选型、安装到接入动环平台的完整过程。

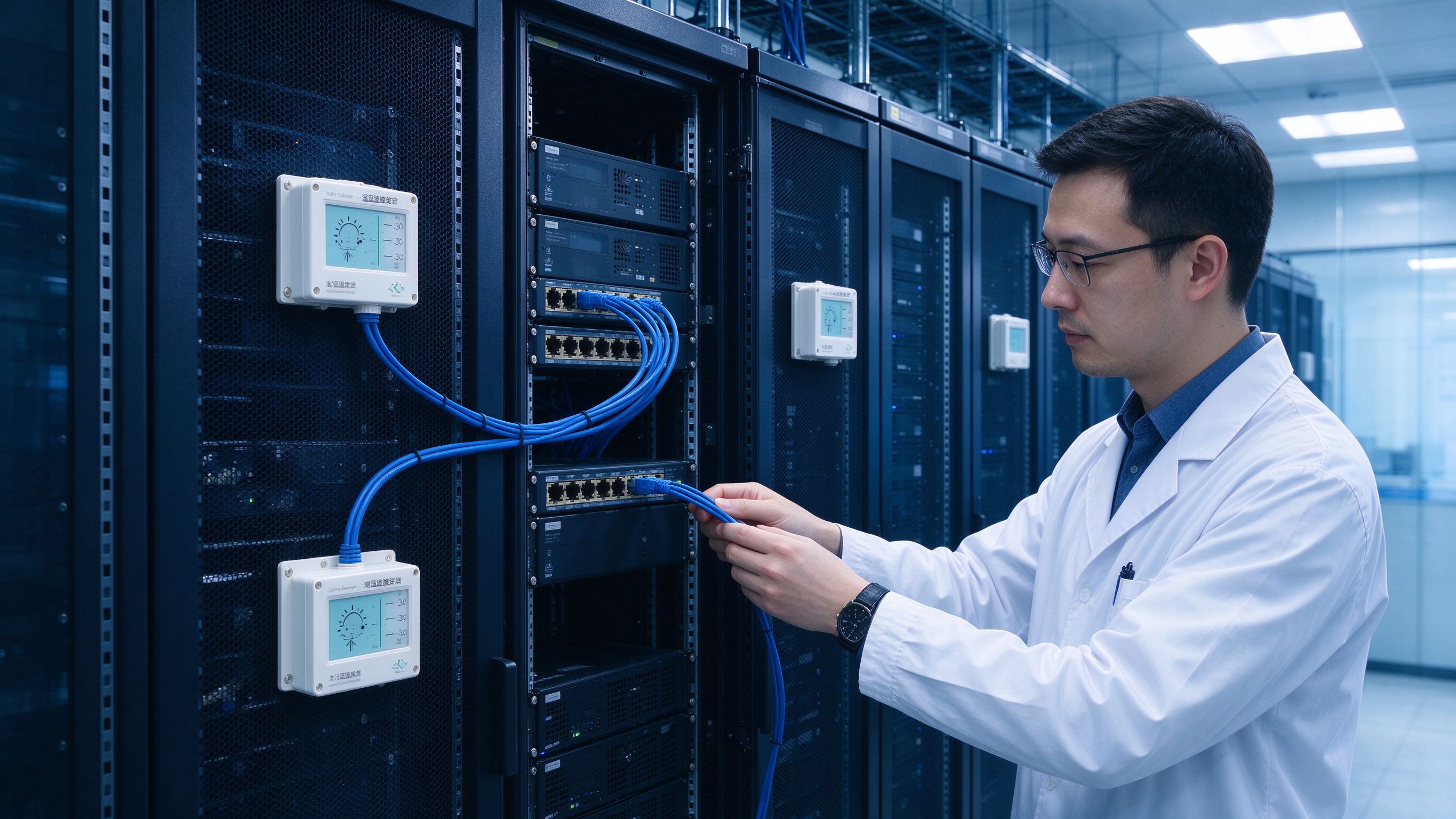

机柜级环境感知现场

图1：机柜级环境感知现场

一、为什么要做机柜级感知

机柜内的热环境并不均匀。机柜下部进风温度低，上部出风温度高；密集部署服务器的柜子温度明显高于空置柜；进风被线缆阻挡、盲板缺失，都会造成局部热点。机房级传感器往往装在走廊或墙边，测到的是机房空调送风温度，而非机柜真实进风温度，等机房整体报警时，某台高密柜可能已经过热多时。

机柜级感知的价值，在于把监测粒度从"机房平均"细化到"单机柜"。每台机柜都有自己的温度曲线，运维人员能识别高密柜、发现气流组织问题、定位过热风险，而不是等到设备因高温降频或宕机才被动响应。对于高密度机房与关键业务机柜，机柜级监测已经从"可选"变成"必选"。

二、变送器选型与点位设计

机柜内监测选用网口（RJ45）温湿度变送器。相比RS485变送器，网口变送器自带TCP/IP协议，直接接入机房交换机，省去总线布线与协议转换，适合机柜内点位多、分散部署的场景。变送器要求体积小、可DIN导轨或壁挂安装、带LCD显示便于现场读数、精度满足机房监测要求（温度±0.5℃、湿度±3%RH）。

点位设计遵循"关键机柜重点布、普通机柜按柜布"的原则。本次案例机房共 40 台机柜，其中 8 台高密业务柜每柜布 2 个变送器（上、下层各一个），其余 32 台普通柜每柜 1 个变送器（装在柜内中部偏下、靠近进风侧），全机房共 48 个网口温湿度变送器。这样既保证关键机柜的分层监测，又控制了整体成本。

变送器安装位置要避开服务器出风口直吹，贴近实际进风温度测量；探头不贴柜壁，保持与设备前面板相近的位置；网线沿机柜PDU侧线槽走线，不阻挡风道。每台变送器在机柜上贴标签，标注机柜号与点位编号，与平台台账一一对应。

三、网络接入与平台对接

48 个变送器就近接入列头柜交换机，再上联到机房核心交换机。每个变送器配置固定IP，IP段在机房动环专用VLAN内规划，与业务网络隔离。网口变送器支持Modbus TCP或厂家私有协议，动环平台按协议逐台添加设备，设置采集周期（本例为1分钟）与数据点映射。

平台对接时要做几件事：一是把变送器按机柜、按列组织成树形结构，运维人员在平台上展开机柜就能看到对应温湿度；二是配置实时数据与历史曲线，每台机柜一条温度曲线；三是配置分级告警，柜内温度超过阈值时先在平台上提示，持续越限再短信通知。平台对接完成后，要逐台核对变送器读数与人工便携式仪表读数，偏差大的现场标定或更换。

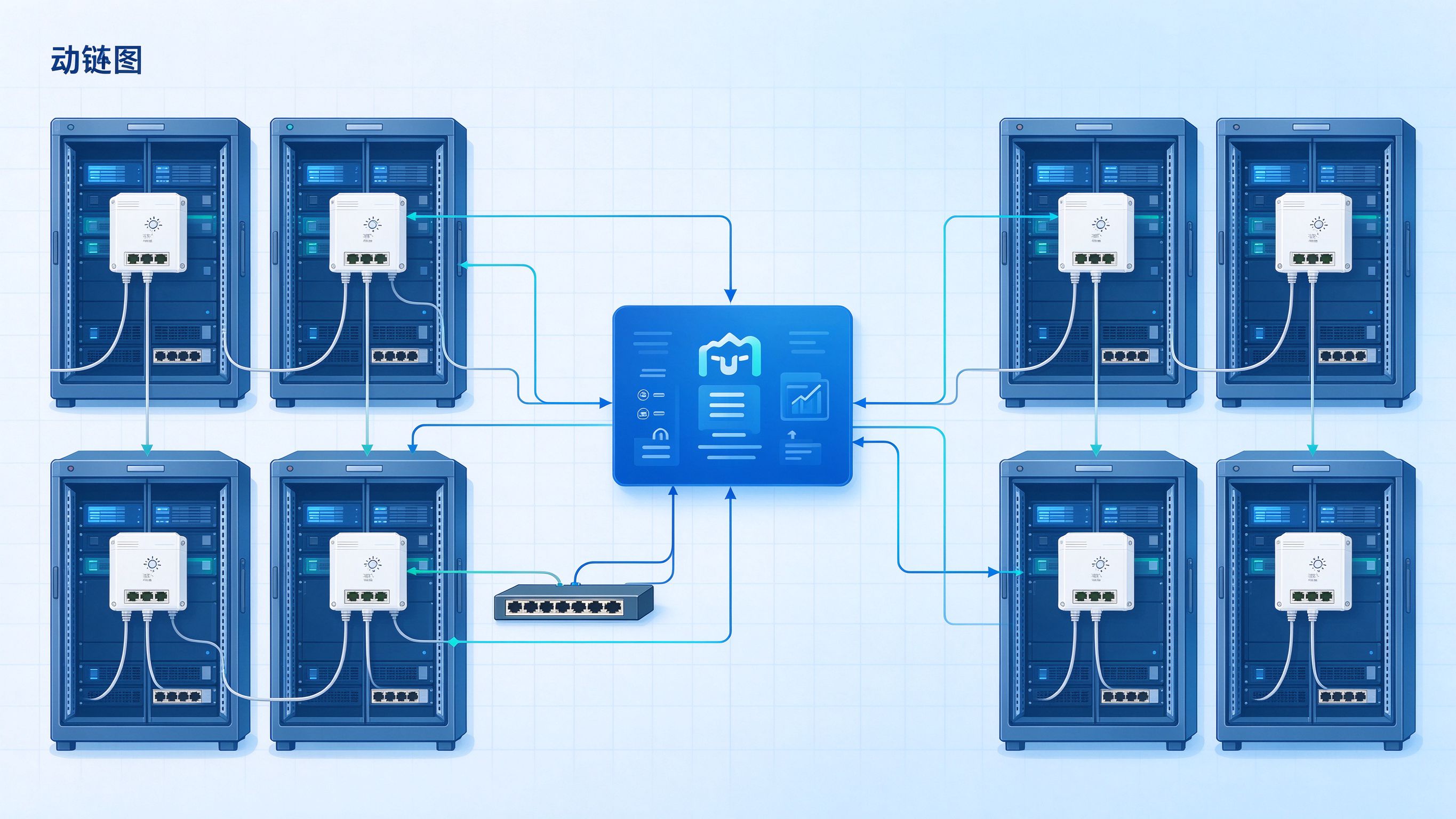

机柜网口温湿度变送器接入动环平台架构

图2：机柜网口温湿度变送器接入动环平台架构

四、工程调试与问题处理

调试阶段遇到几个典型问题。其一，部分变送器读数与便携式仪表偏差超过1℃，原因是安装位置紧贴发热设备，重新调整位置后恢复正常。其二，个别变送器频繁离线，排查发现是交换机端口PoE供电功率不足，更换供电模块后稳定。其三，平台上部分机柜数据更新延迟，原因是采集周期与设备数量不匹配，调整并发采集策略后恢复正常。

调试中还发现，机柜内上下层温差可达 3–5℃，普通机房级传感器完全捕捉不到这种差异。上线后两周，平台就识别出一台高密柜上层温度持续偏高，运维人员检查发现是盲板缺失导致冷热气流短路，补齐盲板后温度回落。这正是机柜级感知的价值——在小问题演变成故障前把它找出来。

五、平台应用与运维价值

系统上线后，动环平台成为机房运维的日常入口。运维人员每天打开平台，按机柜列巡检温湿度，重点关注高密柜与告警机柜；历史曲线用于分析空调制冷效果与机柜负载变化；告警记录用于复盘过热事件。机柜级数据还反哺了机房容量规划：哪些机柜仍有散热余量、哪些机柜接近温度上限，一目了然，为后续上架新设备提供依据。

相比机房级监测，机柜级感知把问题定位从"整个机房"缩小到"某一台柜子、某一层"，排障时间大幅缩短。对于承载关键业务的高密机柜，这种精细化监测是保障设备稳定运行的重要手段。

六、结语

机柜级环境感知通过在每台机柜内部署网口温湿度变送器，把温湿度采样下沉到机柜层，再经以太网接入动环平台，实现了从"机房平均"到"单机柜"的监测升级。本案例表明，合理的点位设计、稳妥的网络接入、细致的平台对接与调试，能让机柜级感知真正发挥作用——及时发现局部热点、定位气流问题、支撑容量规划，为高密机房的安全运行提供精细化的环境数据基础。

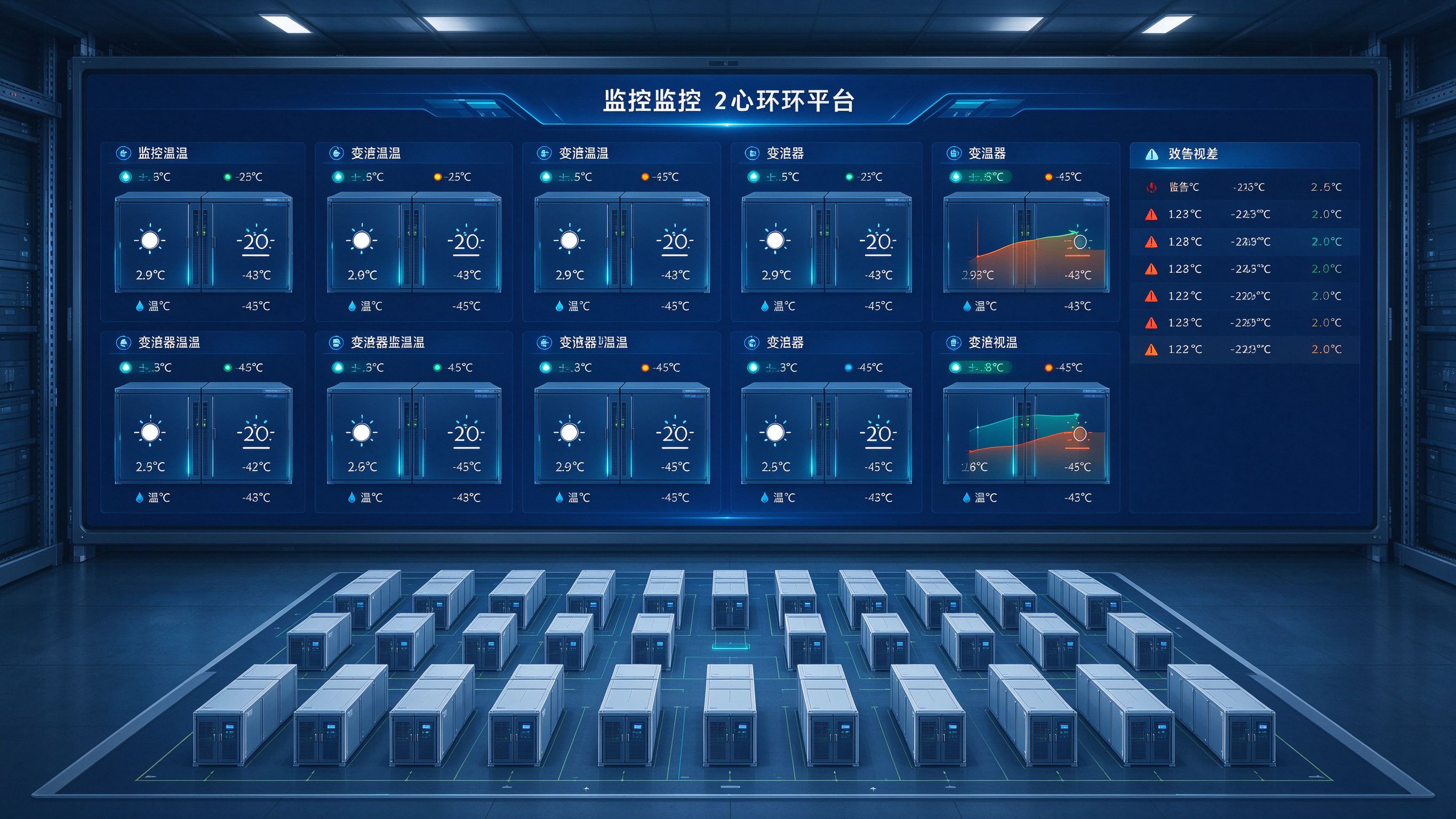

机柜级环境感知动环平台大屏总览

图3：机柜级环境感知动环平台大屏总览
