超声波时差法明渠流量计是怎么测流量的？一文讲透测量原理

在农业灌溉、城市排水、水文监测等场景中，明渠流量的精确计量一直是水利管理的核心难题。传统的量水堰、量水槽需要大规模土建改造，而超声波时差法明渠流量计凭借不改变渠道断面、测量精度高、可连续自动监测等优势，正成为灌区量测水的新选择。它到底是怎么"算"出流量的？本文用最通俗的方式讲清楚它的测量原理。

一、核心思想：让超声波"顺流"和"逆流"各跑一趟

超声波时差法的基本原理，是利用超声波在流动水体中传播速度的差异来推算流速。

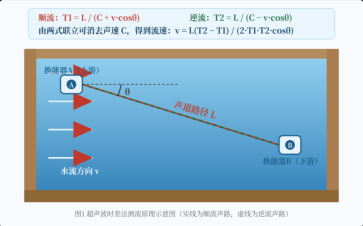

在渠道两侧水下相对安装一对换能器（A和B），连线与水流方向成一定夹角θ，声路长度为L。超声波在静水中的传播速度为C，当水体流动时：

· 顺流传播：声波被水流"推"着走，速度变成 C + v·cosθ，传播时间 T1 = L / (C + v·cosθ)；

· 逆流传播：声波顶着水流走，速度变成 C − v·cosθ，传播时间 T2 = L / (C − v·cosθ)。

由于换能器具有电声可逆特性，同一对探头既能发射也能接收，两个方向来回各测一次即可。顺流用时短、逆流用时长，这个时间差ΔT里就藏着水流速度的信息。两式联立消去声速C，可得到该声路水层的平均流速：

v = L × (T2 − T1) / (2 × T1 × T2 × cosθ)

打个比方：顺流游泳比逆流游泳快，水流越急，来回耗时差别越大。仪器测出这个差别，就能反算流速，而且公式中不含声速C，水温变化对声速的影响被自动抵消，这正是时差法精度高的关键。

二、从流速到流量：多声道分层测量是精度保障

测出流速只是第一步，流量 Q = 流速 × 过水断面面积。断面面积由水位计实时测得的水深和渠道几何尺寸换算而来，但真正考验技术的是"平均流速"怎么取。

明渠断面的流速分布并不均匀：中间主流区流速最大，越靠近渠底和边壁流速越小。单一声道测得的只是一条线上的流速，用它代表整个断面容易产生偏差。

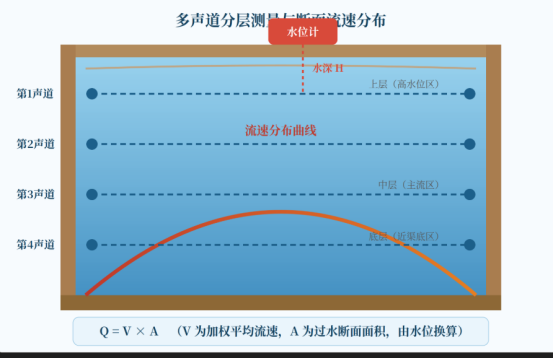

因此，工程上普遍采用多声道分层测量：在渠道不同深度垂直布置2～4组甚至更多换能器，每个声道测量对应水层的路径平均流速，再按积分加权算法合成全断面平均流速，最后乘以断面面积得到流量。这种方式的优点很明显：

· 覆盖不同水层，真实还原流速分布，精度最高可达±2%；

· 部分声道受漂浮物、局部扰动影响时，其余声道仍可正常工作，可靠性高；

· 随水位涨落自动启用有效声道，低水位、低流速也能测量。

三、系统构成与典型应用场景

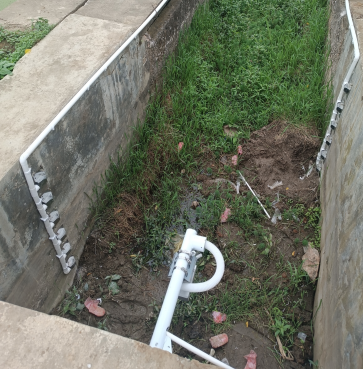

一套完整的超声波时差法明渠流量计通常由四部分组成：安装在两岸的水声换能器、实时测量水深的液位传感器、完成时差测量与流量积算的主机，以及负责数据上传的通信模块（RS485/4G/NB-IoT），数据可直连水利监控平台。

它的典型应用包括：

1. 灌区农业用水计量：干、支渠口门实现用水量自动计量，支撑农业水价综合改革与水权分配；

1. 河渠水文监测：为防洪调度、生态补水提供连续流量数据；

1. 城市排水与排污监管：明渠排水口流量在线监测，服务于水环境治理。

相比雷达流量计和多普勒流量计只测表层或单点流速，时差法测量的是贯穿整个断面的声路，代表性更强；相比量水堰槽，它无需土建改造、不产生壅水，对既有渠道非常友好。

超声波时差法明渠流量计的原理可以概括为一句话：用顺逆流传播时间差算流速，用水位算断面面积，两者相乘得到流量。多声道设计则让它能够适应复杂多变的真实水流条件，成为智慧水利建设中用量增长最快的测流设备之一。

当然，任何仪表都有适用边界：安装段需要避开急弯、闸门下游等流态紊乱位置，含沙量、气泡过多的水体也会影响声波传播。选型时结合现场水力条件综合评估，才能让设备发挥最大价值。

你在灌区量水或流量监测工作中用过哪类设备？测量效果如何？欢迎在评论区分享你的经验。
