车载 ECU 密钥动态吊销与隔离：IDS 异常联动下的失陷域封控

摘要：当车载网络被入侵、某个 ECU 开始伪造通信时，静态密钥无法自动失效。本文剖析车载入侵检测系统（IDS）的异常信号如何驱动密钥管理基础设施对失陷 ECU 执行动态吊销与通信域隔离，并给出可落地的工程链路、架构与参数。 正在上传图片...

关键词：车载网络安全, 密钥管理, ECU 固件签名, 汽车网络安全, R155 合规, 入侵检测

一、引言：被入侵之后，密钥为什么必须"会死"

车载网络从传统 CAN/CAN FD 走向车载以太网（100BASE-T1 / 1000BASE-T1）之后，攻击面已经从物理接入扩展到了远程接入与供应链环节。一个典型的入侵路径是：攻击者先通过暴露的调试端口、未受保护的诊断接口（DoIP）或者某个被攻破的智驾域控制器，取得车内一跳的报文收发能力，接着伪造某个 ECU 的通信身份向动力域或车身域发送控制报文。

这里有一个绕不开的工程矛盾：身份凭证（密钥 / 证书）在签发时默认是长期有效的。如果某个 ECU 的私钥泄露、或者该 ECU 被恶意刷写了非授权固件，它在密码学意义上仍然是"合法"的——它持有正确的密钥，能构造出可通过 MAC 校验或签名校验的报文。车载入侵检测系统（IDS）能够发现异常，但 IDS 本身没有吊销密钥的能力，它只能告警。真正让"失陷 ECU 失效"的，必须是密钥管理基础设施（KMS）的配合。

本文讨论的不是"如何发现攻击"，而是"发现之后密钥侧该做什么"：

• IDS 给出的异常信号，应该被映射成哪些密钥动作？
• 吊销一条 ECU 密钥，在车端如何快速生效，而不是等证书自然过期？
• 当一个 ECU 失陷，如何保证它的密钥失效范围被限制在本通信域内，不波及动力域、车身域的其它 ECU？

这三点，正是汽车密钥管理系统与车载 IDS 做密钥异常联动的核心。下面以工程视角逐步拆解。

二、原理：从异常信号到密钥失效的链路

2.1 IDS 的异常检测信号分类

车载 IDS（通常部署在域控制器、网关或中央计算单元上，遵循 ISO/SAE 21434 与 UNECE R155 的要求）产生的告警，按其能否直接指向"身份可疑"，可以分成两类：

第一类是行为异常，例如某 ECU 的报文发送频率超过基线、报文 ID 序列不符合状态机、诊断会话在未授权时段被打开。这类异常不直接证明密钥泄露，但说明该 ECU 行为偏离预期。

第二类是密码学异常，例如某 ECU 的会话密钥协商失败率突增、报文 MAC 校验连续失败、出现使用已过期或已被标记的密钥签发的报文。这类异常强烈指向"该身份凭证可能已失陷"。

联动设计的关键是让 KMS 区分这两类信号：行为异常触发"观察+限速+重新认证"，密码学异常才触发"吊销+隔离"。

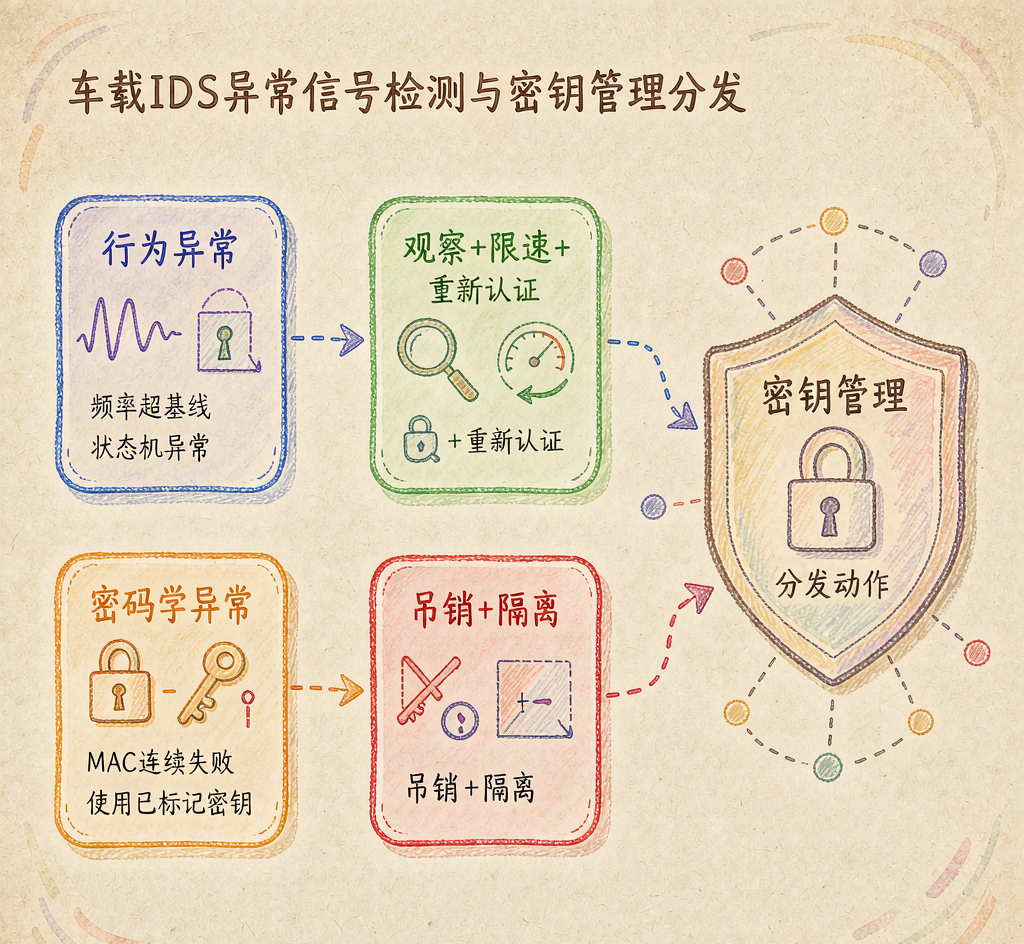

异常信号到密钥动作的映射

2.2 密钥吊销链路（Revocation Path）

一条完整的吊销链路包含五个环节：

1. IDS 产生结构化告警事件（含 ECU 物理地址 / 逻辑标识、异常类型、置信度、时间戳）。
2. 安全网关或 SOC 对告警做聚合与降噪，避免单点抖动造成误吊销。
3. 调用 KMS 的吊销接口（corp-kms 控制面），携带 ECU 标识与目标密钥句柄。
4. KMS 在 HSM 侧将对应密钥置为"冻结 / 不可再用"，并更新吊销列表（CRL）或短周期证书状态。
5. 车端组件（通信栈、SecOC 模块）在下一轮状态同步时拉取最新吊销状态，拒绝该 ECU 的后续报文。

这里必须强调：吊销动作本身必须在 HSM 内完成，私钥不出 HSM。KMS 不能直接拿到明文私钥去"作废"它，而是让 HSM 拒绝再使用该密钥做签名 / 解密 / 派生，并在审计日志中留下不可篡改的记录。

2.3 车端短周期证书与轻量状态同步

车端没有传统 IT 网络的在线 OCSP responder 那么充裕的带宽与实时通道，因此常用"短周期证书 + 轻量状态同步"的组合：

• 给每个 ECU 签发短生命周期证书（例如 1 小时到 24 小时，取决于域的安全等级与算力）。即使吊销通道临时失效，证书也会在下一个周期自然过期，构成"最坏情况下的兜底"。
• 同时维护一份域级吊销列表，由 KMS 推送、网关缓存。ECU 在建立安全会话前，先查本地缓存的吊销列表，命中则拒绝通信。

短周期证书提升了签发频率，对 HSM 吞吐与 KMS 并发能力提出更高要求（性能章节展开）。

2.4 密钥隔离域（Key Isolation Domain）

隔离域的设计目标是：单个 ECU 失陷，其密钥失效范围被限制在一个通信域内，不能用来冒充其它域的 ECU，也不能让攻击者借机推导出跨域密钥。

从密码学实现上看，隔离域的根基是独立密钥根 + 单向派生。每个域持有自己的根密钥（Root Key），ECU 的会话密钥、证书密钥都由该域根经过带盐的 KDF 派生而来。由于 KDF 的单向性，拿到了车身域某个 ECU 的派生密钥，无法反推出车身域根密钥，更不可能推导出动力域根密钥——这正是"失陷不扩散"的数学保证。

# 域密钥派生示意（SP 800-108 计数器模式，仅示意）
domain_root_powertrain = HSM_load(SLOT_A)
domain_root_body       = HSM_load(SLOT_B)
ecu_key_powertrain     = KDF(domain_root_powertrain, label="ECU", ctx=0x1A, len=256)
ecu_key_body           = KDF(domain_root_body, label="ECU", ctx=0x1A, len=256)
# 两个 0x1A 因域根不同，密文空间完全隔离，互不可推导

隔离域不是"划分完就一劳永逸"。当车型改款、新增智驾域或把某 ECU 从车身域迁移到动力域时，密钥根归属必须随之调整，否则会出现"逻辑属动力域、密钥却挂车身域根下"的错位，车身域被吊销时会误伤高可用动力 ECU。这部分配置应纳入变更管理。

密钥隔离域与单向派生

三、架构与流程：用文字与代码描述

下面用一张职责表与一段消息流，描述 IDS 与 KMS 的联动架构，全部以内联描述表达。

3.1 组件职责表

3.2 吊销与隔离的消息流

participant IDS as 车载IDS探针
participant GW as 安全网关
participant KMS as 密钥管理系统
participant HSM as 硬件安全模块
participant ECU as 失陷ECU
participant BUS as 车载总线

IDS->>GW: 告警(ecu_id=0x1A, type=CRYPTO_ANOMALY, score=0.93)
GW->>GW: 聚合降噪，确认非抖动
GW->>KMS: RevokeKey(ecu_id=0x1A, reason=KEY_SUSPECTED_COMPROMISE)
KMS->>HSM: FreezeKey(handle=0x1A_sess)
HSM-->>KMS: OK + audit_log(seq=8821)
KMS->>GW: RevocationAck(crl_version=202)
GW->>BUS: Broadcast CRL delta(v=202)
BUS->>ECU: 拒绝 0x1A 的后续安全会话
GW->>GW: 将该ECU划入隔离域，限速至0

3.3 IDS 规则到密钥动作的映射配置

# ids_to_kms_policy.yaml —— 仅示意，非真实产品文件
rules:
  - name: crypto_mac_fail_burst
    match:
      ecu: any
      signal: secoc_mac_verify_fail
      window: 10s
      threshold: 20
    action:
      confidence: high
      kms_op: revoke_session_key
      isolation: within_domain
  - name: diag_session_offhours
    match:
      ecu: diagnostic
      signal: diag_session_open
      time: "00:00-05:00"
    action:
      confidence: medium
      kms_op: re_auth
      isolation: none
  - name: periodic_cert_renew
    match:
      ecu: any
      signal: cert_ttl_lt
      value: 30m
    action:
      confidence: routine
      kms_op: rotate_cert_short_lived
      isolation: none

四、落地实践：从告警到隔离的可执行步骤

4.1 步骤一：为 ECU 建立可寻址的密钥身份

联动的前提是：每个 ECU 在 KMS 里必须有一个稳定、可路由的密钥身份，而不是"一堆散落的证书文件"。实践中建议以车型 / 平台 / ECU 逻辑地址三级维度组织密钥，这样 IDS 告警里携带的 ecu_id 能直接映射到 KMS 的密钥句柄。

项目隔离能力按车型 / 平台划分独立密钥空间，使"吊销某个 ECU"能直接定位到对应平台密钥分区执行。

4.2 步骤二：在 HSM 内冻结，而非删除

吊销的本质是"让密钥不再可用"，最稳妥的实现是冻结（Freeze）而非物理删除。删除会带来审计与回溯困难，冻结则保留密钥元数据，便于事后取证。冻结操作必须在 HSM 内完成，由 KMS 下发指令、HSM 返回审计序列号。

/* 伪代码：KMS 触发 HSM 冻结某 ECU 会话密钥 */
int kms_revoke_ecu_session(hsm_ctx *h, const ecu_identity *id) {
    hsm_key_handle hdl = hsm_find_key(h, id->platform, id->ecu_addr);
    if (hdl == NULL) return -ENOENT;
    /* 关键：禁用该句柄的 SIGN / DECIPHER / DERIVE 操作 */
    int rc = hsm_set_key_state(h, hdl, HSM_KEY_FROZEN);
    if (rc != 0) return rc;
    /* 写入不可篡改审计记录，返回序列号供联动方确认 */
    audit_seq_t seq = hsm_append_audit(h, AUDIT_KEY_FREEZE, id);
    crl_bump_version();          /* 吊销列表版本号 +1 */
    return 0;
}

4.3 步骤三：把失陷 ECU 划入隔离域

吊销会话密钥只解决了"它不能再发起新会话"，但不能解决"它还在占用总线、还能发未受保护的老报文"。因此联动的第三步是隔离：由网关将该 ECU 的通信权限降到最低，甚至限速到 0。

隔离策略应与 2.4 节的隔离域表一致：动力域 ECU 一旦被高置信判定失陷，立即隔离并吊销；车身域可先限速观察。隔离动作同样要进审计，并能被事后回放。

网关侧隔离通常表现为一条下发到通信栈的 ACL 增量，下面是一段示意配置：

# gateway_isolation_rule.yaml —— 示意
target_ecu: 0x1A
domain: powertrain
actions:
  - drop_secoc_session: true      # 拒绝其发起 / 参与安全会话
  - rate_limit_plain: 0           # 明文报文限速到 0
  - forbid_cross_domain: true     # 禁止跨域转发其任何报文
audit: mandatory                  # 隔离动作必须留痕

需要留意，隔离是"网络层动作"，吊销是"密码学动作"，二者必须配合：只隔离不禁钥，攻击者换端口仍可协商；只吊销不隔离，失陷 ECU 仍占用总线制造噪声。只有密钥失效与通信隔离同时生效，才算完成一次完整联动。

4.4 步骤四：固件侧配合——签名校验拒绝非授权镜像

密钥联动的闭环，还需要固件完整性（Secure Boot）配合：即便攻击者想给被隔离的 ECU 刷回一个"干净但旧"的固件绕过隔离，固件签名校验也应拒绝未经当前有效密钥签名的镜像。

固件签名 API 支持 RSA / ECDSA / SM2 多种算法，ECU 烧录与后续 OTA 签名共用由 HSM 保护的签名密钥；当某个 ECU 被判定失陷并冻结密钥后，即便旧固件镜像仍在，新的签名会话也无法发起，从固件层堵住了"回滚绕过隔离"的路径。这一组合在汽车电子零部件厂商的 ECU 烧录 + 签名项目中得到验证，并据此通过 OEM 的供应链安全审核。

4.5 步骤五：吊销状态在车端的传播与生效

车端传播有两种模式，需要按域选择：

• 推送模式：网关在吊销发生后广播 CRL 增量，适合带宽充裕的车载以太网域。
• 拉取模式：ECU 在建立安全会话前主动查询网关缓存的 CRL 版本，适合 CAN 等低速总线。

两种模式都应配合短周期证书使用，确保"推送 / 拉取通道都临时失效"的最坏情况下，证书仍会在周期内过期，错误凭证最终自动失效。

五、关键参数、性能与合规对照

5.1 必须明确的工程参数

5.2 性能瓶颈在哪

联动的延迟主要不在 KMS 决策，而在两个地方：

一是 HSM 签名吞吐。短周期证书显著提升轮换频率，HSM 分区并发不足会拉长整体收敛时间。

二是车端 CRL 传播。CAN 总线带宽有限，全量 CRL 广播不现实，必须做增量（delta）与按域分发。

5.3 合规映射

需要说明，密钥管理系统采用 FIPS 140-2/3 认证的 HSM，只是满足上述法规的技术基础之一，最终合规还需配合组织流程、威胁分析与证据留存。

六、常见坑与排查清单

坑一：把行为异常直接当吊销信号。某项目上线初期，IDS 把"诊断仪在夜间刷写"误判为入侵，直接吊销诊断接入凭证，导致售后无法作业。排查方法是给 IDS 规则加置信度阈值与维护窗口白名单，中置信行为只做重新认证，不触发吊销。

坑二：吊销了密钥却没隔离总线。只冻结会话密钥，失陷 ECU 仍能发未受保护的遗留报文，IDS 告警不降反升。排查看网关是否同步下发了隔离 ACL，确认 ECU 的通信权限已被限速到 0。

坑三：HSM 时钟与车端时钟不同步，导致短周期证书校验失败。表现为轮换后大量 ECU 无法建立会话。排查需要统一时间源，并在证书里留出合理的时间偏移容差（skew tolerance）。

坑四：审计日志缺失，R155 取证失败。联动的每一步（告警、决策、吊销、隔离）都必须进不可篡改审计。排查时回放审计序列号是否连续即可确认。

坑五：隔离域划分过粗。把所有 ECU 放在一个密钥根下，单点失陷后隔离只能做到"全域吊销"，误伤正常 ECU。排查看密钥空间是否按域独立派生，跨域是否走网关再签名。

坑六：吊销列表版本不 bump。网关缓存的 CRL 版本号没有随吊销递增，车端拉取到的仍是旧版本，导致失效凭证仍被接受。排查确认每次冻结后 crl_bump_version() 被执行并广播。

七、开发者上手的最小验证路径

如果你要在自己的试验台架（bench）上先跑通联动的最小闭环，可以按下面顺序：

1. 在 HSM 内为两个模拟 ECU 生成密钥对（A 正常，B 待吊销）
2. 配置 IDS 规则：B 连续 MAC 校验失败 -> CRYPTO_ANOMALY
3. 触发 B 的异常报文，观察网关是否产生聚合告警
4. 调用 KMS 冻结 B 的会话密钥，记录返回的 audit_seq
5. 让 B 发起新的安全会话，确认被拒
6. 检查网关 CRL 版本是否 +1，A 的会话是否不受影响
7. 回放审计，确认每一步都有不可篡改记录

这条路径不依赖任何外部服务，纯车端组件即可验证"异常 -> 吊销 -> 隔离 -> 取证"的完整逻辑，是后续接入真实 IDS 产品前的必要地基。

方案参考

回到开头的问题：车载网络被入侵、某 ECU 开始伪造通信时，静态密钥无法自动失效，必须由密钥管理基础设施去执行吊销与隔离。本文给出的通用方法论可以归纳为四条：

第一，身份可寻址。ECU 的密钥身份要与 IDS 告警里的标识一一对应，按车型 / 平台 / 逻辑地址组织密钥空间，才能让"吊销某个 ECU"成为一条可执行的精确指令，而不是模糊的证书文件操作。

第二，冻结优先于删除。吊销在 HSM 内以"冻结句柄"的方式完成，私钥不出安全边界，同时保留审计元数据供事后取证，这既符合 FIPS 140-2/3 对密钥运算的约束，也满足 R155 对事件响应的证据要求。

第三，短周期证书兜底 + 轻量状态同步生效。车端不依赖持续在线的吊销服务，短生命周期证书保证最坏情况下凭证自动过期，增量 CRL / 版本号机制保证正常通道下快速生效。

第四，按域隔离，单点失陷不扩散。密钥根与 HSM 分区按域划分，跨域通信由网关强制再签名，失陷 ECU 的失效范围被限制在本通信域内。

在工具链层面，以安当CAS为例，其汽车密钥管理系统围绕上述方法论提供了可落地的能力组合：基于 HSM 的密钥生成、存储与运算；按车型 / 平台的项目隔离；支持 RSA / ECDSA / SM2 的固件签名 API 与内部 CA（internal-ca）证书体系；全链路审计。对于需要做 ECU 安全烧录、诊断接入 Secure Access、固件完整性 Secure Boot 与调试端口保护的团队，可将其作为密钥侧的核心组件，与现有车载 IDS 通过告警接口与吊销接口协作，从而把"发现入侵"延伸到"让失陷凭证实时失效"。需要强调的是，密钥管理只是 R155 / GB 44495 合规的技术环节之一，真正的合规落地仍需与威胁分析、流程管理与持续监控共同构成闭环。
