一、为什么单独记这一篇

前面几篇讲了布线、选型、控制逻辑，但现场集成工程师最头疼的往往不是"设备不行"，而是"平台连上了，数据不对，写了没反应，还查不出原因"。

档案库房恒湿净化一体机对接监控平台（组态/动环/IoT），协议层面翻车的概率远高于硬件故障。本文按"现象→原因→解法"格式整理，直接当排障手册用。

二、连接层问题

问题 1：平台显示"设备离线"，但 ping 得通 / 串口调试工具能读到

现象：平台侧设备状态红色离线，用 Modbus Poll / 串口助手直接连设备，能正常读到温湿度。

原因：

• 平台配置的从站地址与设备实际地址不一致（最常见）
• 平台用了 TCP Client，串口服务器也是 Client，两边等对方连
• RTU→TCP 网关的 Unit ID 没映射（平台发 TCP 包但 Unit ID = 0 或 255）

解法：

1. 用调试工具确认设备真实地址，逐台比对平台配置
2. 确认一端是 TCP Server（串口服务器/网关），另一端是 Client（平台）
3. RTU 转 TCP 时，Unit ID 必须等于设备 RTU 从站地址
4. 平台建点表时确认"站号/Slave ID/Unit ID"字段

问题 2：通讯时断时续，CRC 错误率高

现象：数据偶尔能读，偶尔超时，日志里 CRC 错误占比 >1%。

原因：

• 终端电阻缺失或多加
• 屏蔽层两端接地形成地环流
• 波特率过高（老线跑 19200 以上）
• 与动力线平行走线未隔离
• 总线长度超临界值未加分光中继

解法：

1. 断电测 A-B 电阻：两端终端 ≈60Ω，否则逐个排查
2. 屏蔽层改单端接地（主站侧）
3. 波特率降到 9600 测试，稳定后再升
4. 与 220V 线间距 ≥30cm，交叉垂直穿越
5. 超 400m 加分光隔离中继器

问题 3：多台设备挂一条总线，只有第一台能通

现象：地址 1 的设备正常，地址 2、3、4 全部无响应。

原因：

• 后续设备 A/B 接反
• 后续设备终端电阻未关（120Ω 并联拉低阻抗）
• 某台设备 RS485 芯片损坏，拉垮整条总线

解法：

1. 逐台断电测试：拔掉地址 2，看地址 3 是否恢复
2. 用万用表测每台设备 A-B 空闲电压，异常的那台就是故障源
3. 确认中间节点终端电阻全部关闭

三、数据层问题

问题 4：温度/湿度读出来是 0 或 65535

现象：平台显示温度 0℃、湿度 0%RH 或 6553.5%RH（0xFFFF/0x7FFF）。

原因：

• 寄存器偏移 0 基/1 基没对齐（平台用 40001，代码读偏移 1）
• 缩放因子错（×10 写成 ×0.1，或反过来）
• 功能码用错（读输入寄存器 0x04 但设备只支持 0x03）
• 设备未初始化/未进入运行态

解法：

1. 用调试工具单台读取，比对面板显示值
2. 确认寄存器地址是协议偏移还是文档行号
3. 确认缩放因子：原始值 523 → 52.3%RH（×0.1）还是 5.23（×0.01）
4. 面板看设备是否处于"待机/故障"状态

问题 5：温度跳变，从 23℃ 突然变 652℃ 或 -3276℃

现象：数值偶尔出现极端异常，下一帧又正常。

原因：

• 字节序错（大端/小端混用，INT16 被解析为 UINT16 或反向）
• 帧粘包/拆包导致数据错位
• 电磁干扰导致单帧数据损坏但未触发 CRC 错误

解法：

1. 确认 INT16 是有符号还是无符号
2. 确认字节序：AB CD vs CD AB vs BA DC
3. 平台侧加范围校验：<-40℃ 或 >85℃ 直接标 INVALID
4. 串口服务器设"包间隔 ≥ 3.5 字符时间"

问题 6：多个寄存器拼接值（INT32/浮点）读出来是乱码

现象：累计运行时间、臭氧浓度（ppm 小数）等需要 2~4 个寄存器拼接的值，显示完全不对。

原因：

• 高低字顺序错（先高后低 vs 先低后高）
• 浮点格式不匹配（IEEE754 单精度 vs 设备私有格式）
• 寄存器顺序 vs 字节顺序双重反转

解法：

1. 用调试工具 raw hex 模式看原始字节
2. 按 IEEE754 手动验算：4 字节 → 浮点
3. 试四种组合：ABCD / CDAB / BADC / DCBA
4. 问厂家要"字节序说明"，不要自己猜

问题 7：数据不更新，一直显示同一个值

现象：平台画面温湿度数字不动，但实际环境在变化。

原因：

• 设备寄存器值确实没变（传感器故障/冻结）
• 平台缓存了旧值，没真正发新请求
• 通讯实际已断，平台没标记离线而是显示最后缓存值
• 轮询间隔设太长（如 300s）

解法：

1. 平台侧加"数据新鲜度"检测：超过 N 秒未更新 → 标 STALE
2. 轮询间隔调到 2~5s
3. 对比面板实时值
4. 平台配置"通讯超时后不显示旧值"或显示但标灰

四、控制层问题

问题 8：平台下发"开机"没反应

现象：点启动按钮，设备不动作，平台显示"执行成功"。

原因：

• 设备处于"本地"模式，不接受远程控制
• 写的是线圈（0x05）但设备只支持写寄存器（0x06/0x10）
• 写地址错（偏移不对）
• 设备有"远程允许"开关/寄存器，未先置位

解法：

1. 先读"本地/远程"状态字，确认 = 远程
2. 查点表确认写操作对应的功能码和寄存器
3. 按正确顺序：先写"远程允许"→ 再写"启动命令"
4. 写完后回读状态字确认执行结果

问题 9：写设定湿度后设备自动恢复为原值

现象：平台改设定值 52% → 设备面板闪一下又变回 50%。

原因：

• 设备有"锁定湿度"功能（面板锁定或密码保护）
• 平台写的是"目标湿度"但设备内部有"自动模式"覆盖
• 设备处于"自动"模式，按内部算法覆盖了外部设定

解法：

1. 先切到"手动/远程"模式再写设定值
2. 查是否有"参数锁定"寄存器需要先解锁
3. 写完后延时 1s 回读确认

问题 10：消毒（UV/臭氧）写了 1 但设备不启动

现象：平台写消毒使能 = 1，设备没反应。

原因：

• 前置条件未满足（门禁有人/非消杀时段/浓度超限）
• 消毒模块独立控制，不走主 Modbus 点表
• 设备安全联锁阻止（门磁信号未接入或状态异常）
• 消毒功能需要"长按确认"或二次确认

解法：

1. 确认门禁/门磁状态 = 无人
2. 确认当前时间在消杀窗口内
3. 查是否有"消毒确认"寄存器需要额外写 1
4. 检查门磁接线和状态反馈
5. 消毒操作必须走安全状态机，不能裸写

问题 11：写操作偶尔成功偶尔失败

现象：同一台设备，有时写成功，有时返回超时或异常。

原因：

• 轮询和写操作并发冲突（主站没做互斥）
• 设备处理写操作需要时间，平台立即发下一帧被丢弃
• 写后未等响应就发下一包

解法：

1. 写操作加锁：写期间暂停该设备轮询
2. 写后延时 200~500ms 再发下一帧
3. 写操作加重试（3 次，指数退避）
4. 写完后回读确认，不一致则重试

五、平台侧配置问题

问题 12：组态画面数值显示 "????" 或 "NaN"

现象：通讯正常但画面显示异常字符。

原因：

• 数据类型选错（INT16 选成 UINT32）
• 字节顺序选错
• 寄存器数量不对（读 1 个但配了 2 个）
• 变量地址越界

解法：

1. 核对变量配置：地址、类型、长度、字节序
2. 用调试工具确认原始数据
3. 组态软件里手动输入测试值验证显示格式

问题 13：历史曲线断断续续

现象：实时值正常，但历史趋势图有断层。

原因：

• 历史采集周期与实时轮询不同步
• 平台历史存储服务异常
• 数据质量码过滤把部分值过滤了

解法：

1. 确认历史采集间隔 ≤ 实时轮询间隔
2. 检查历史数据库写入日志
3. 确认质量码过滤规则不过严

问题 14：多台设备数据"串台"

现象：地址 11 的温度显示在地址 12 的画面控件上。

原因：

• 组态画面变量绑定错了设备 ID
• 平台变量地址复制粘贴时没改站号
• 多设备共用同一 Slave ID

解法：

1. 逐台检查变量绑定的站号/设备 ID
2. 确认总线地址唯一性
3. 画面变量命名加设备前缀（如 TH_11_Temp）

六、厂家私有协议问题

问题 15：厂家说"支持 Modbus"但实际是私有协议

现象：标准 Modbus 工具连不上或读出来全是乱码。

原因：

• 厂家把"自定义 TCP 二进制协议"包装成"Modbus 兼容"
• 实际是私有帧格式，只是走 RS485 物理层
• 文档写"Modbus RTU"但寄存器表是厂家私有定义

解法：

1. 要求厂家提供完整通讯协议文档（含帧格式、校验方式）
2. 用串口抓包工具抓原始数据，逆向分析
3. 如果确认是私有协议，按前面文章写的"适配器模式"封装
4. 采购前在合同里写明"提供标准 Modbus 点表"

问题 16：不同批次设备寄存器表不一样

现象：同一型号，A 批次读 40001 是温度，B 批次读 40001 是设备状态。

原因：

• 厂家 firmware 升级改了点表
• OEM 贴牌不同批次换了方案
• 文档没标注适用版本

解法：

1. 每台设备记录 firmware 版本号
2. 按批次建不同点表配置
3. 平台侧做"设备型号+firmware 版本 → 点表映射"
4. 新到货先单台测试再批量配置

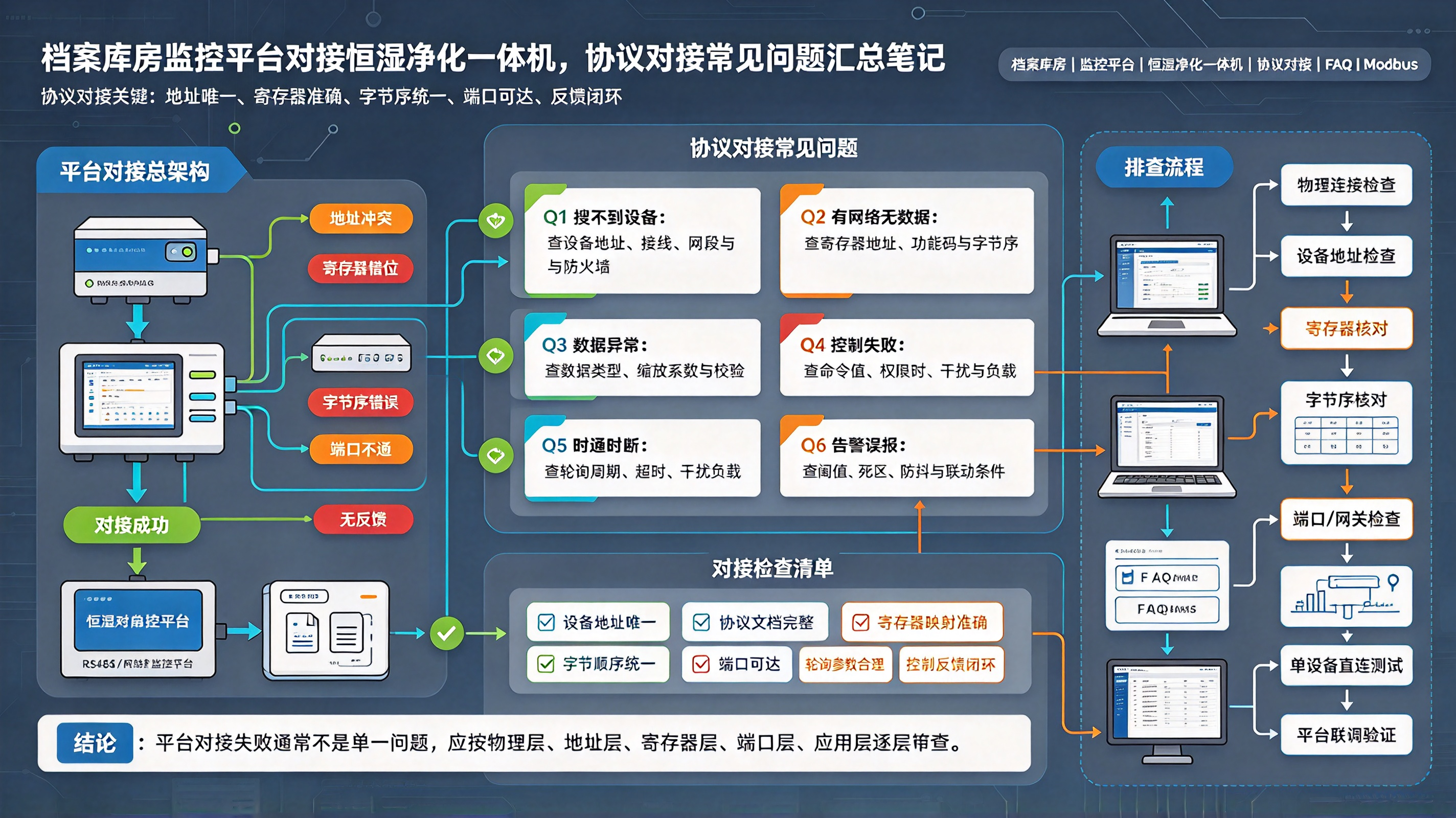

七、快速排障流程

平台数据异常
  │
  ├─ 设备离线？
  │   ├─ 是 → 查物理连接 → 查地址 → 查主从模式 → 查 Unit ID
  │   └─ 否 → 继续
  │
  ├─ 数值为 0 / 65535？
  │   └─ 查偏移 0/1 基 → 查缩放因子 → 查功能码
  │
  ├─ 数值跳变/乱码？
  │   └─ 查字节序 → 查范围校验 → 查 CRC
  │
  ├─ 数值不更新？
  │   └─ 查新鲜度 → 查轮询间隔 → 查缓存策略
  │
  ├─ 写操作无反应？
  │   └─ 查本地/远程模式 → 查功能码 → 查前置条件 → 查安全联锁
  │
  └─ 间歇性故障？
      └─ 查总线负载 → 查终端电阻 → 查干扰源 → 查并发冲突

八、对接前必须向厂家要的清单

九、一句话总结

平台对接恒湿净化一体机，80% 的"通讯问题"其实不是通讯问题，而是点表没对齐、偏移没问清、缩放没确认、功能码没验证、安全联锁没走通。把上面 16 个问题和排障流程打印出来贴工位，能省掉至少一周的现场扯皮时间。
