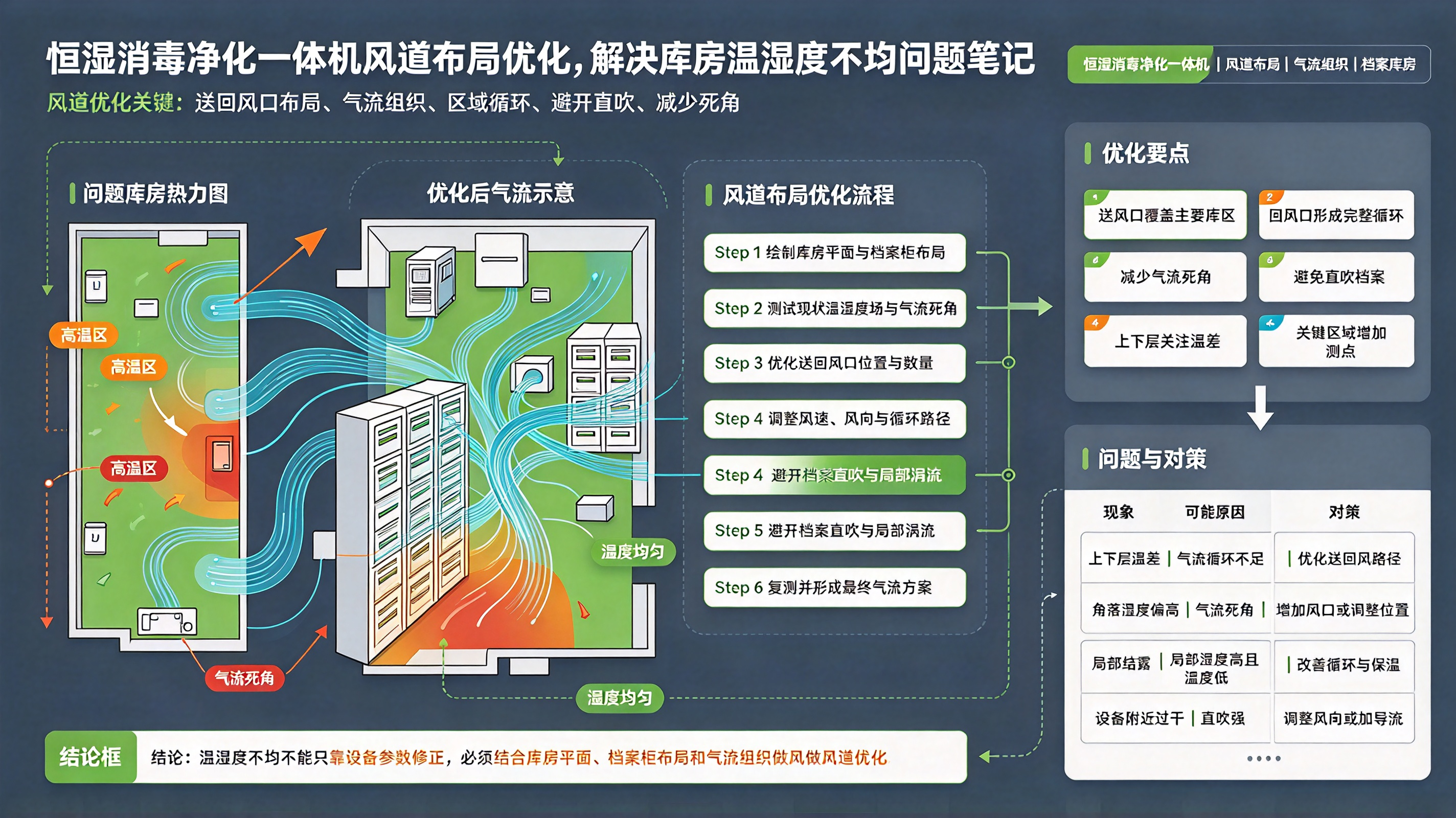

恒湿消毒净化一体机风道布局优化，解决库房温湿度不均问题笔记

v_x = v_0 × (K × √(A) / x)

其中：
  v_x  = 距离x处的轴心风速(m/s)
  v_0  = 出口风速(m/s)，通常2~4 m/s
  A    = 出风口面积(m²)
  x    = 距离(m)
  K    = 紊流系数（0.07~0.16，取决于风口类型）

所需循环风量 = 库房体积(m³) × 换气次数(h⁻¹)

示例：180㎡库房，层高3.5m，体积630m³
  1.5次/h → 945 m³/h 循环量
  单台一体机循环风量约 800~1200 m³/h
  → 理论上1台够，但实际因气流死角需2台

坏布局：
  ┌──────────────────────────────┐
  │  [出风口] → → → → [回风口]   │  ← 气流短路，库房深处无循环
  │      一体机                    │
  └──────────────────────────────┘

好布局：
  ┌──────────────────────────────┐
  │  [出风口] → → → → → → → →  │  ← 气流横穿库房
  │      一体机             回风  │
  └──────────────────────────────┘

俯视图（密集架库房，180㎡，3台一体机）：

  ┌────────────────────────────────────────────┐
  │  走廊   │架│走廊│架│走廊│架│走廊│架│走廊  │
  │ ←1.2m→ │体│1.2m│体│1.2m│体│1.2m│体│    │
  ├────────────────────────────────────────────┤
  │ 机①     │  │    │  │    │  │    │  │    │
  │ 出风→→→→│  │→→→→│  │→→→→│  │→→→→│    │
  │         │  │    │  │    │  │    │  │    │
  │ 机②             出风→→→→→→→→→→→→→→→→  │
  │ 机③     ←←←←←←←←←←←←←←←← 回风          │
  └────────────────────────────────────────────┘

原则：
  1. 出风口对准密集架之间的走廊（1.2m通道）
  2. 气流沿走廊纵向贯穿，穿透架体间隙
  3. 回风口设在气流末端，形成"贯穿流"
  4. 多台设备交替出风方向，避免死角

俯视图（开放式库房，150㎡，2台一体机）：

  ┌──────────────────────────────────────┐
  │  ┌──┐ ┌──┐ ┌──┐ ┌──┐               │
  │  │架│ │架│ │架│ │架│    机②(回风)  │
  │  └──┘ └──┘ └──┘ └──┘      ↑        │
  │      机①(出风)              │        │
  │        ↓                    │        │
  │  ┌──┐ ┌──┐ ┌──┐ ┌──┐      │        │
  │  │架│ │架│ │架│ │架│      │        │
  │  └──┘ └──┘ └──┘ └──┘      │        │
  └──────────────────────────────────────┘

原则：
  1. 两台设备对角布置，形成大循环
  2. 出风口方向朝向库房深处（非朝向门口）
  3. 回风口在对角线另一端
  4. 避免两台设备面对面（会形成短循环）

侧视图（长条形库房，30m×6m，4台一体机）：

  出风口
  机① → → → 机② → → → 机③ → → → 机④
  │         │         │         │
  ▼         ▼         ▼         ▼
  ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━  (地面)

  回风口位置：机①和机②之间、机③和机④之间

原则：
  1. 沿长边方向串联布置，每台覆盖6~8m
  2. 出风方向一致（沿长边），形成"接力"
  3. 回风口交错布置，避免每段形成独立小循环
  4. 末端设备风量可略大（补偿沿途衰减）

剖面图（小库房90㎡，层高3m，2台一体机）：

  天花板
  ┌─────────────────────────────────┐
  │  出风口①        出风口②         │
  │    ↓              ↓             │
  │    │              │             │
  │    │              │             │
  │    │              │             │
  │    ▲              ▲             │
  │  回风口①        回风口②         │
  └─────────────────────────────────┘
  地面

原则：
  1. 出风口在天花板（或高位），回风口在低位
  2. 利用热空气上浮形成自然对流+强制循环
  3. 出回风口水平间距≥3m，避免短路
  4. 密集架顶部距天花板≥0.5m（留出风通道）

# 导流板角度计算（简化版）
def calculate_guide_angle(coverage_width, distance, outlet_width):
    """
    计算导流板展开角度
    coverage_width: 需要覆盖的宽度(m)
    distance: 出风口到目标区距离(m)
    outlet_width: 出风口实际宽度(m)
    """
    import math
    half_angle_rad = math.atan((coverage_width - outlet_width) / (2 * distance))
    half_angle_deg = math.degrees(half_angle_rad)
    return half_angle_deg * 2  # 总展开角

# 示例：走廊宽1.2m，距离3m，出风口宽0.3m
angle = calculate_guide_angle(1.2, 3.0, 0.3)
print(f"导流板展开角: {angle:.1f}°")
# 输出：导流板展开角: 17.1°

选型要点：
  - 风量：一体机风量的20~30%（辅助而非替代）
  - 噪音：≤45dB(A)（档案库房人员可能进入）
  - 安装位置：气流死角区域，朝向主循环方向
  - 控制方式：与一体机联动（一体机运行则辅助风机运行）

部署示例：
  库房深处（距一体机>8m）：安装1台壁挂循环风机
  密集架背板区：安装2台低矮型地吹风机
  门口区域：安装1台门顶风机（抵消开门气流扰动）

常见错误：
  ✗ 回风口被密集架挡住（回风阻力大，循环量下降30%）
  ✗ 回风口靠近门口（开门时外部空气直接被吸入）
  ✗ 回风口和出风口在同一面墙（短路）
  ✗ 回风口高度和出风口相同（无法形成上下对流）

正确做法：
  ✓ 回风口距密集架通道≥0.5m
  ✓ 回风口远离门和外窗
  ✓ 回风口和出风口对角或上下错位
  ✓ 回风面积≥出风面积（回风阻力<出风阻力）

# 基于风道布局的分区控制策略
def wind_channel_control(zones, units):
    """
    zones: 各区域温湿度读数
    units: 各一体机位置和能力

    策略：根据风道方向决定哪台设备负责哪个区域
    """
    actions = {}

    for unit in units:
        # 找到该设备风道覆盖的区域
        covered_zones = get_covered_zones(unit.position, unit.wind_direction)

        # 取覆盖区域内最差指标
        worst_hum = max(zones[z].humidity for z in covered_zones)
        worst_temp = max(zones[z].temperature for z in covered_zones)

        # 决策
        if worst_hum > 60:
            actions[unit.id] = {"mode": "dehumidify", "fan": 70}
        elif worst_hum < 45:
            actions[unit.id] = {"mode": "humidify", "fan": 60}
        elif worst_temp > 24:
            actions[unit.id] = {"mode": "cool", "fan": 80}
        else:
            actions[unit.id] = {"mode": "auto", "fan": 50}

    return actions

冲突场景：
  机①风道覆盖A区，机②风道也覆盖A区
  机①除湿（出干燥风），机②加湿（出湿润风）
  → 两股气流在A区交汇，互相抵消

解决：
  1. 明确每台设备的"责任区"，不重叠
  2. 重叠区域由一台主导，另一台降速或待机
  3. 平台侧做"风道责任矩阵"，禁止反向操作

步骤：
1. 按风道布局图，在关键位置布设温湿度传感器
   - 出风口正下方（验证出风参数）
   - 气流末端（验证有效覆盖）
   - 密集架背板（验证穿透性）
   - 回风口附近（验证回风参数）
   - 门/窗附近（验证外部干扰）

2. 一体机满负荷运行2小时

3. 读取各点数据，计算：
   - 最大偏差 = max(各点) - min(各点)
   - 均匀性 = 1 - (最大偏差 / 平均值)

4. 验收标准：
   - 湿度偏差 ≤5%RH（全库房各点）
   - 温度偏差 ≤2℃（全库房各点）
   - 均匀性 ≥85%

低成本验证方法：
1. 用烟雾发生器或香棒，在出风口释放可见烟/雾
2. 观察气流走向，标记：
   - 有效覆盖区（烟雾到达）
   - 死角区（烟雾不进入）
   - 短路区（烟雾直接回风）
3. 用丝带绑在各区域，观察飘动方向和力度
4. 调整导流板角度或设备位置后重复测试
