近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次场景是：3层档案库房、18台四合一恒湿消毒净化一体机 + 54台以太网温湿度变送器 + 门禁/水浸/烟感，全部要进同一套智慧档案平台。以太网设备走SNMP/Modbus TCP，一体机走RS485/Modbus RTU——核心不是“能不能通”，而是“分布式设备怎么分区、总线怎么分段、网关怎么归一、平台怎么不直接碰寄存器”。

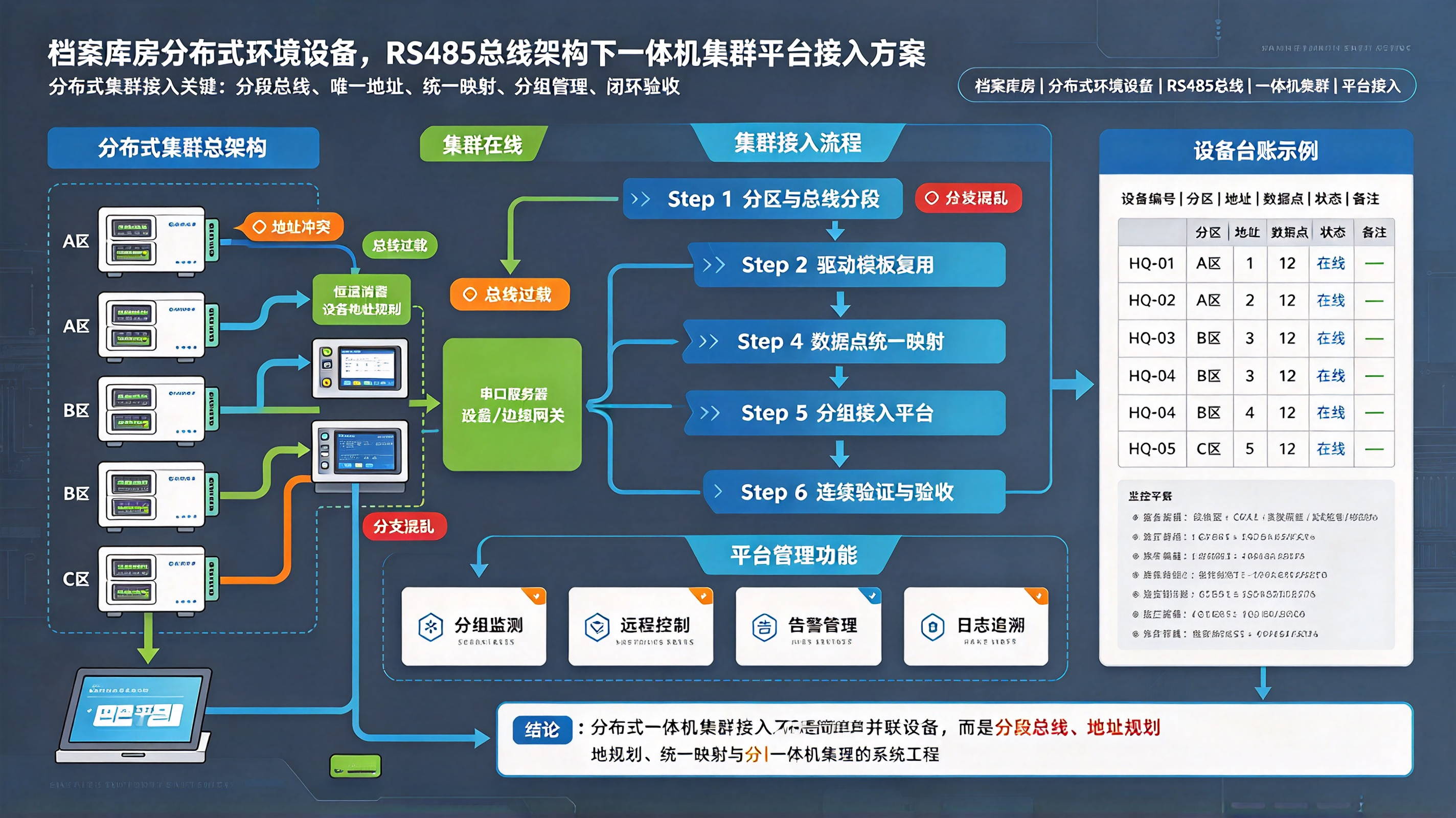

一、总体架构：端—边—网—云四层

[终端层]
 一体机×18（RS485/Modbus RTU）
 温湿度变送器×54（SNMP/Modbus TCP）
 门禁/水浸/烟感/人体红外
        │
        ▼
[边缘层]
 每库房1台边缘网关
  - RS485主站（轮询一体机）
  - 以太网采集（SNMP/TCP）
  - 本地PID/死区/联锁
  - 断网自治+本地缓存
        │ MQTT / Modbus TCP
        ▼
[平台层]
 统一物模型、十二防规则引擎、告警审计、三维库房图

原则：平台不管A/B线，网关不管业务策略，一体机不管跨子系统联锁。

二、RS485分区：别把18台挂一条总线

2.1 单总线上限（工程值，不是理论值）

• 理论：1~247从站
• 实际：单段≤32单位负载；1/8 UL收发器可挂多，但轮询周期会拉长
• 一体机是“重从站”（带压缩机、风机、消毒电源），启动瞬态会拉低总线质量
• 经验值：单RS485段挂6~8台一体机最稳，超过就分段

2.2 按库房分区

网关选多串口隔离网关，每个串口是独立主站，避免“一个口炸、全库盲”。

三、物理层规范（80%故障在这里）

• 拓扑：手拉手菊花链，禁星型/树型
• 线缆：RVSP 2×1.0 屏蔽双绞线，阻抗120Ω，线径≥0.5mm²
• 终端电阻：总线两端各1只120Ω，中间节点不加
• 屏蔽层：单端接地（接网关侧），防地环流
• 波特率：9600 / 8 / N / 1；距离>300m降4800
• 隔离：跨楼层/跨柜用≥2.5kV数字隔离收发器
• 分支：一体机到主干支线≤1m
• 强电：与动力/变频/压缩机回路分槽，交叉垂直，间距≥30cm
• 防护：A/B间非对称TVS（SM712）+ PTC + 气体放电管

四、Modbus RTU轮询：分时、分批、写后回读

4.1 节拍分级（一体机不是温湿度探头）

4.2 读优化

• 连续寄存器一次读：如 40001~40020 一次 0x03 拉完
• 不按“每个参数发一条GET”
• 单请求≤50~100寄存器，慢速一体机别贪多

4.3 写流水线（平台不直接写寄存器）

平台：set zoneB.th-07.set_humidity = 52
  ↓
网关：
 1. 查 local_remote=1 ?
 2. 查 safety_interlock（有人/门开/烟感/臭氧超）
 3. 按固件模板：A厂0x06 / B厂0x10 / C厂先0x55AA解锁
 4. 写 target_rh / deadband / mode
 5. 回读 40001/40009/40018
 6. 不一致 → WriteVerifyFailed + 审计
 7. 成功 → 发状态事件

五、边缘网关：集群接入的“翻译官+仲裁者”

网关做五件事：

1. 多协议归一：Modbus RTU（一体机）、SNMP（以太网探头）、DI/DO（门禁水浸） → 统一JSON/MQTT
2. 点表映射：40009 → set_humidity，enable_word.bit2 → uv
3. 质量位：0xFFFF/0xFFFE/超时 → quality=bad，不送假数
4. 本地闭环：死区±3%RH、压缩机最小运行5min、多机错峰、臭氧门开硬切
5. 断网自治：平台宕机→按EEPROM里的安全参数继续跑，恢复后按时间戳补传

网关物模型（平台侧看到的东西）：

th-07:
  temp: 21.4
  humidity: 53.2
  co2: 620
  pm25: 18
  tvoc: 0.03
  mode: const_hum
  uv_enable: false
  ozone_enable: false
  filter_life: 87%
  fault_code: 0x0000
  quality: good
  last_seen: 2026-10-13T14:49:55+08:00

六、平台层：只做业务，不碰帧

平台负责：

• 十二防规则（防潮/防高温/防霉/防污染…）
• 模式仲裁：SAFETY > CONST_HUM > DISINFECT > PURIFY > FRESH_AIR > ENERGY
• 跨子系统：烟感→停新风；门禁开→UV锁死；水浸→关水阀
• 审计：谁、几点、下发了什么、设备回读是什么
• 报表：湿度日波动、滤芯衰减、消毒时长、臭氧通风完成链

平台不负责：

• 拼Modbus帧
• 算CRC16
• 处理字节序
• 重试RS485超时 这些全是网关的活。

七、集群扩容与总线分割

当一体机从18台长到40台：

方案A（错）：一条RS485挂40台 → 轮询12s+，末端掉站
方案B（对）：
  每库房1段，每段≤8台
  跨段用多串口网关 / RS485集线器（电气隔离+信号再生）
  超1200m加中继器，不把线拉到极限

RS485集线器/中继器作用：

• 电气隔离，一段短路不拖垮全系统
• 地址空间不重，各段可复用1~8
• 网关侧看到的是“段+从站”，不是扁平247地址

八、时钟与数据完整性

• 所有网关NTP对时（温湿度是时序数据，时戳错=趋势废）
• 平台存：原始值 / 修正值 / 质量位 / 采集时戳 / 上送时戳
• 断网期间网关写本地SQLite/Flash，恢复后按采集时戳补传，不按“到达顺序”
• 传感器离线本身是一条告警（“测不到”和“测得异常”同等危险）

九、典型故障—归属—处理矩阵

十、落地检查清单

□ 每库房独立RS485段，单段≤8台一体机
□ 多串口隔离网关，不拿单串口硬挂全楼
□ 两端120Ω、屏蔽单端接地、RVSP 2×1.0
□ 波特率统一9600-8N1，跨楼层用隔离收发
□ 点表：地址基/类型/缩放/字节序/功能码矩阵书面确认
□ 写操作：模式仲裁+安全联锁+回读校验+审计
□ 边缘死区/最小运行时/错峰启动/断网自治
□ NTP对时、质量位、离线即告警
□ 臭氧/UV：硬件硬切 > 网关策略 > 平台规则
□ 平台只管物模型+十二防规则，不拼Modbus帧

十一、关键经验

1. 一体机集群别用“一条总线通全馆”思维，RS485天生适合分区总线+边缘汇聚。
2. 以太网设备走TCP/SNMP，重设备（一体机）走RS485，但都进同一个边缘网关——平台看到的是“库房对象”，不是“串口和网口”。
3. Modbus RTU的麻烦不在通，在字节序、功能码残缺、写锁、占位值、掉线行为；这些必须下沉到网关，平台别碰。
4. 安全类（臭氧/UV/消防）永远三层：设备硬接点、网关策略、平台规则；只信一层会出事。
5. 分布式档案库房的“稳”，= 物理层做对 + 总线分段 + 边缘自治 + 平台只做业务。
6. 验收别看“大屏有18台机器绿了”，看四条：写后回读一致率、断网自治时长、臭氧门开切除链路、数据补传是否带原始时戳。
