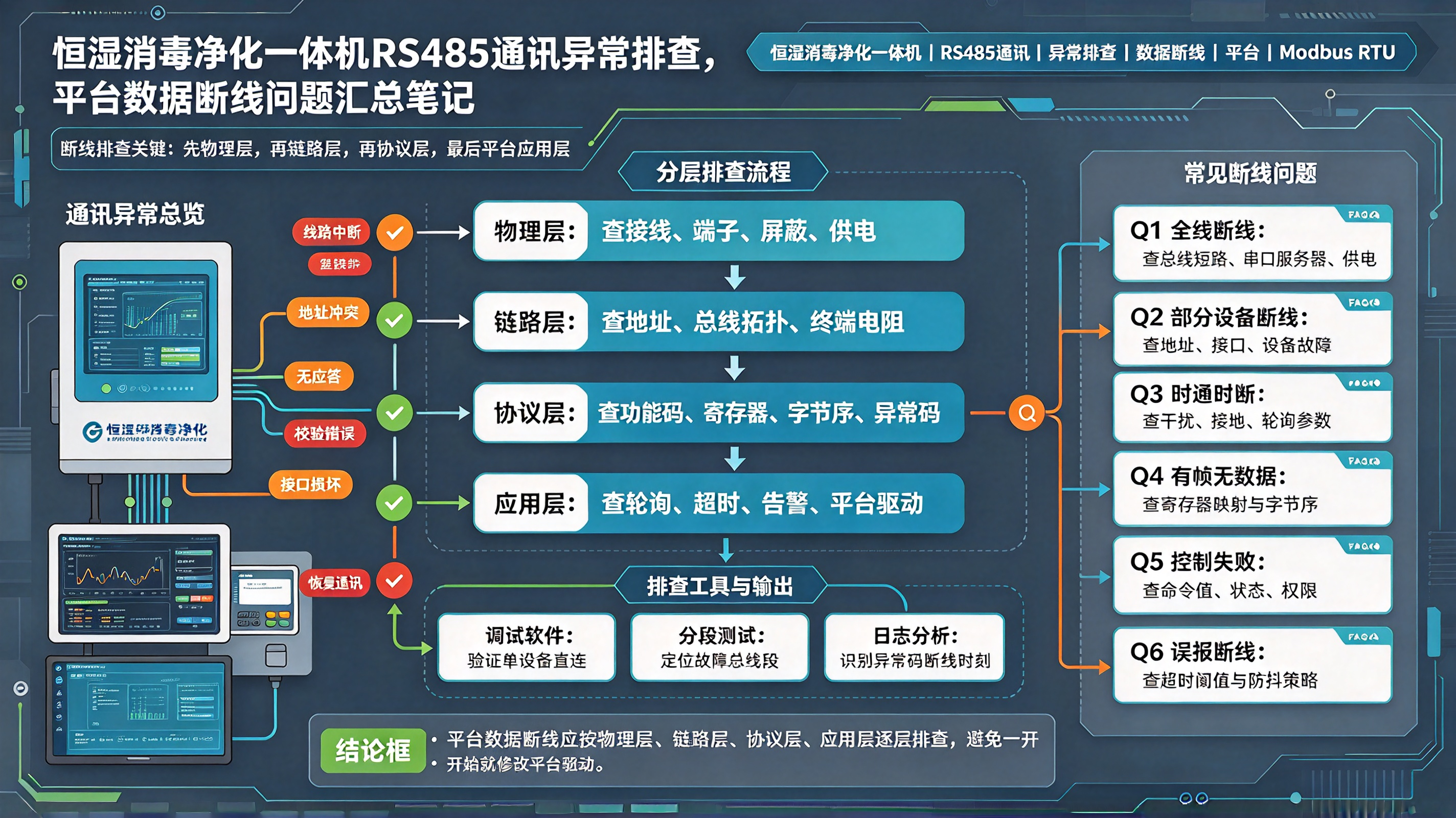

一、先定调：RS485 断线 80% 不是“协议 bug”

恒湿净化消毒一体机走 Modbus RTU，平台侧表现“离线 / 数据不更新 / 跳变 / 写不进去”，根因分布大概是：

• 物理层（线、终端电阻、接地、干扰）：40%
• 参数层（波特率/校验/站号/地址冲突）：25%
• 拓扑与负载（手拉手破坏、轮询太猛、多主站）：20%
• 协议/点表层（0基1基、字节序、功能码、0xFFFF）：10%
• 平台/网关层（RTU↔TCP 模式配错、心跳判定错）：5%

口诀：先量线，再对参数，再抓帧，最后改代码。

二、现象 → 原因 → 处理 速查表

三、物理层：最该先查的五件事

1. A/B 极性​ 不同厂商标法不同（A/B、D+/D-、485+、485-）。 上电空闲：A 对 GND 一般 +2~+6V，B 对 GND 负；A-B 差分 ≥200mV（理想 1.5~5V）。A/B 差不多 → 八成反了。
2. 终端电阻​
   • 只在物理最首端 + 最末端各并 120Ω
   • 中间设备终端开关必须关
   • 断电测 A-B：两端终端 ≈ 60Ω（120∥120）；∞ 没加；≈0 短路；<60 多加了
   • 50m 或 >8 台或 ≥19200bps 必加
3. 屏蔽层单端接地​ 主站/网关侧接保护地，从站侧悬空。 两端接地 = 地环流 = 压缩机一启动就丢包。
4. 别和动力线谈恋爱​ 与 220V/变频/压缩机线平行 ≥30cm；交叉垂直过；变频柜旁加磁环/隔离中继器。
5. 线材​ 屏蔽双绞线（120Ω 特性阻抗最佳），线径 ≥0.5mm²（长距离 0.75mm²）。 别用网线一对长期跑 RS485，别用 RVV 平行线。

四、参数层：四个参数 + 一个地址

必须逐台核对设备当前值，不是看说明书默认值：

波特率   9600 / 19200 / 4800
数据位   8
停止位   1 / 2
校验     None / Even / Odd   （8N1、8E1、8O1 不能混）
站号     1~247 唯一，0 是广播，出厂全 1 必须改

常见坑：

• 老设备参数掉电保持，上次某人改过 9600→19200，你按说明书调永远不通
• 两台同地址：主站一发，两台同时回，帧碰撞，表现“闹鬼式掉线”
• 轮询 100ms：恒湿传感器响应 3~5s，消毒因子 8~10s，百毫秒轮询只制造总线拥塞

合理轮询：

• 温湿度：2~5s
• 状态/故障：1~5s
• 滤网/累计：30~60s
• 单从站超时：200~500ms，重试 ≤3 次，指数退避

五、拓扑与总线行为

正确：主站—设备1—设备2—…—设备N—终端电阻（手拉手）

错误：

• 星型（一台中心辐射）
• 长分支（>0.5m）
• 中间设备开终端电阻
• 一条总线挂 20+ 台还不加中继

规则：

• ≤32 标准负载，实际挂 16~24 台最稳
• 400m 或 >16 台 → 加隔离型 RS485 中继器分段
• 跨防火分区 → 隔离中继 + 防火封堵
• 多主站（PLC + 触摸屏 + 网关 + 调试电脑同时发）→ 必乱；明确唯一主站，其余走转发

六、协议/点表层：数据“通了但不对”

1. 0 基 / 1 基​ 文档写 40001 → 代码读偏移 0；写 40006 设定湿度可能实际是偏移 5。不对齐就“写进去像没写”。
2. 缩放因子​ 523 → 52.3%RH（×0.1）还是 5.23（×0.01）？臭氧 0x0002 → 0.002ppm 还是 2ppm？
3. 字节序​ INT32 / float 试 ABCD / CDAB / BADC / DCBA。 湿度正常、累计时长乱，基本是高低字反了。
4. 功能码​ 很多一体机：
   • 读：0x03 / 0x04
   • 写：只支持 0x10（写多寄存器），用 0x06 写单寄存器回异常 0x86 0x01
   • 消毒/启停还有“写保护/本地锁/二次确认”
5. 异常占位值必须拦​
   • 0xFFFF / 0x7FFF / 0xFFFE → 传感器故障/离线，不能进库
   • 温度 <-40 或 >85、湿度 <0 或 >100 → 标 INVALID
   • 平台“在线”但值不动 → 标 STALE，不画曲线

七、平台 / 网关层断线（最容易被冤枉成“设备坏了”）

1. 串口服务器模式配错

• RTU 透传：平台发完整 Modbus RTU 帧（带 CRC），串口服务器只搬字节
• RTU→TCP 网关：平台发 Modbus TCP，网关补 Unit ID、去/加 CRC
• 混用 = 全上层逻辑白写

2. Unit ID = RTU 从站地址

Modbus TCP 头里 Unit Identifier 就是原来 RTU 地址。网关不映射，所有设备被当地址 1。

3. 用 ping 判断设备在线是错的

RS485 设备没有“IP 存活”概念。正确做法：

设备侧：
  每帧带 timestamp + 序列号
网关侧：
  last_update > 30s → STALE
  last_update > 120s → OFFLINE
  不响应 3 次轮询 → 标记通讯异常，但保留最后有效值并标灰
平台侧：
  心跳 = 数据新鲜度，不是 ICMP ping

4. 写操作没回读

“平台显示执行成功” ≠ 设备真执行。

写设定湿度/模式/消毒使能后必须：

写 → 延时 200~500ms → 回读 → 不一致重试（≤3） → 仍不一致报“写确认失败”

八、消毒模块断线/误动专项

档案库房红线：

• 门开 / 有人 → UV、臭氧立即停（硬接点 + 寄存器双通道）
• 臭氧浓度超阈 → 停消毒 + 强排风机 + 平台告警
• 消杀窗口不能只靠时钟，要：门禁无人 + 人体存在 + 时段三重确认
• 消毒日志：谁、何时、旧值→新值、结果，留痕可审计 ≥3 年
• 非消毒模式平台禁止下发消毒指令

九、标准排障顺序（贴现场用）

1. 看平台现象：超时 / CRC / 数值错 / 不更新
2. 单台用隔离 USB-RS485 直连，读温湿度比对面板
3. 量 A-B 空闲电压、断电测 A-B 电阻
4. 核对波特/数据位/校验/停止位/站号（逐台看当前值）
5. 查拓扑：手拉手？终端电阻位置？支线？
6. 查屏蔽层：单端接地？与动力线间距？
7. 降波特率到 9600 观察 CRC 是否消失
8. 抓一帧原始报文，算 CRC、对功能码、对寄存器偏移
9. 查串口服务器：RTU 透传 or RTU→TCP，Unit ID 映射
10. 查平台：新鲜度、缓存、写回读、消毒联锁
11. 跑 48h 连续日志：掉线次数 / CRC 帧占比 / 最大响应时间 / 恢复时间

十、验收口径（档案库房视角）

十一、一句话收口

恒湿消毒净化一体机 RS485 断线，别一上来改固件、换机器、骂平台。 先量 A-B 电压，再数终端电阻，再查屏蔽层是不是两端接地，再对 8N1/8E1，再确认 40001 是偏移 0 还是 1，最后看串口服务器 RTU/TCP 模式—— 这一步一步走完，现场 80% 的“平台没数据”都会现原形。
