#WorkBuddy# 近 700 页乱序扫描件 → 一份可直接交付的资料汇编：8 个坑、3 条铁律与完整代码思路

一个看起来"只是把 PDF 拼起来"的任务，实际做下来我踩了 8 个坑——有的非常隐蔽，静默发生、不报错，直到交付前才被发现。本文把整体工作流、技术方案与全部踩坑记录写出来，代码思路完整给出，希望能帮你少走弯路。全文已脱敏，不含任何可识别的企业、客户、人员、项目编号与产品参数信息。

目录

• 一、任务背景：一堆"不可检索"的扫描件
• 二、最终成果
• 三、整体工作流：数据与代码分离
• 四、8 个坑，逐个拆
• 五、沉淀出的 3 条硬规则
• 六、几个工程小技巧
• 七、脱敏说明与合规声明
• 八、总结

一、任务背景：一堆"不可检索"的扫描件

我手上有一批机械制造质量资料，来源五花八门：

• 扫描件（有的是照片级扫描、没有文本层；有的带 OCR 层）
• 矢量电子文档（PDF / DOCX 导出）
• 页面尺寸、方向都不统一：有横版有竖版，还有整页倒置 180° 的

要求是：按一份已有计划的序号，把这些资料组织成一份"可交付"的汇编 PDF —— 要有封面、编制说明、目录、连续页码、书签，还要在每节左上角标注"序号 + 页码"，并在部分页面上框选出关键数据行。

听起来像"拼 PDF"，但真正做下来，难点全在对位和可追溯上。

二、最终成果

三、整体工作流：数据与代码分离

核心思路只有一句话：数据与代码分离，配置驱动。

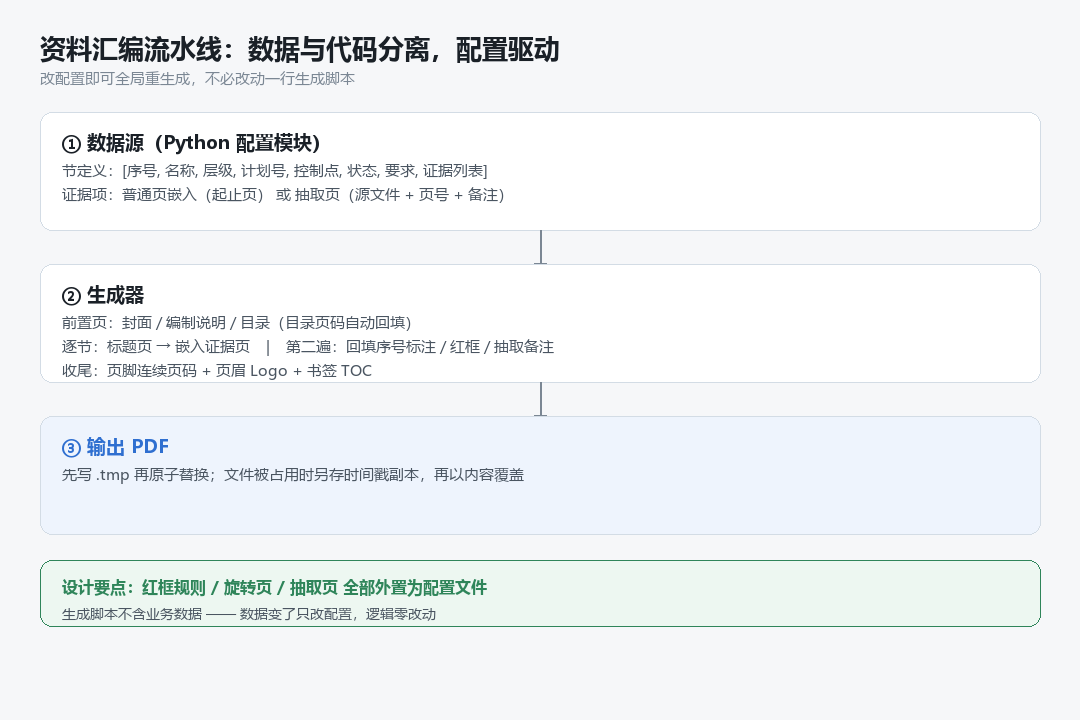

资料汇编流水线：数据与代码分离、配置驱动

关键设计：红框规则、旋转页、抽取页全部外置为配置文件；生成脚本里不含任何业务数据。改配置就能全局重新生成，不必改动一行生成脚本。

数据源长这样（伪代码）：

节定义 = [序号, 名称, 层级, 计划号, 控制点, 状态, 要求, 证据列表]
证据项 = 普通页嵌入(起止页)  或  抽取页(源文件 + 页号 + 备注)

四、8 个坑，逐个拆

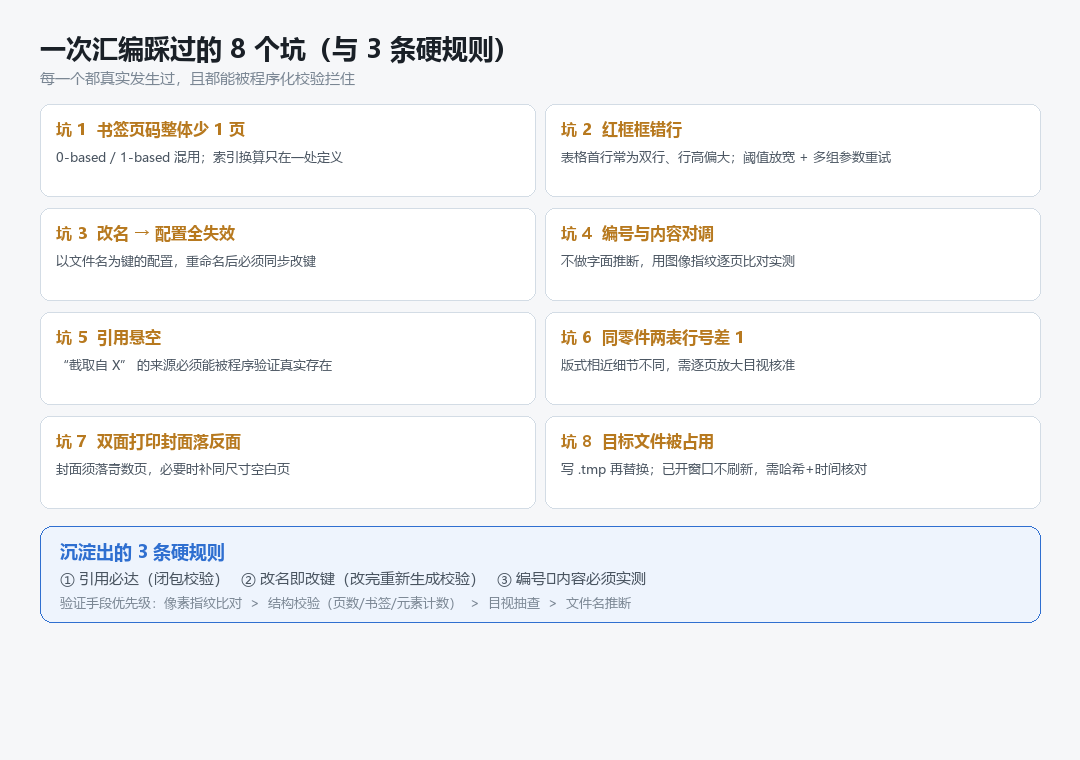

一次汇编踩过的 8 个坑与 3 条硬规则

坑 1：书签页码整体少 1 页

现象：点书签跳到第 168 页，内容其实在第 169 页。

根因：0-based 与 1-based 混用。标注和页映射都写了 front + idx + 1，唯独书签漏了 +1。

教训：跨模块的索引换算，只在一处定义，其他所有地方引用它。

坑 2：红框框错行

现象：某页本该框第 2 行，却框到了第 3 行。

排查：把程序检测出来的"表格行边界线"直接画到页面上目视——发现该页检出了 14 条线（尾部多了一条表格外线）。

真实根因：表格第 1 行常常是双行标注，行高比常规行大 30%，而等距筛选的阈值设成了"中位行距 × 0.30"，正好卡在临界点上。这一页失败后就回退到固定几何常量，于是整体偏移一行。

解决：阈值放宽到 × 0.45；同时改成多组参数依次重试，只有第一组失败才启用备选——这样已正确的页面零回归。

PARAMS = [(150, 0.22), (205, 0.20), (205, 0.14), (210, 0.10)]
for gray, frac in PARAMS:
    result = detect_once(page, gray, frac)
    if result:
        return result

坑 3：改文件名 → 配置全部失效（最惨的一个）

现象：整理文件（重命名）后重新生成，页数完全正确，但红框从 44 页变成 0 页。

根因：红框配置的 key 是源文件名：

{"某零件表.pdf#3#6.3": {"groups": [{"rows": [6], "label": "割齿"}]}}

构建时用 os.path.basename(path) 拼 key 去查。文件一改名，46 条 key 全部失配，于是红框静默消失、不报任何错。

教训（血泪）：

• 以文件名为键的配置，重命名文件必须同步改 key；
• 引用常量/变量的配置（如按路径取页）会自动跟随，不受影响；
• 重命名后必须重新生成并校验。我这次就是靠"红框页数 = 0"这个断言发现的。

坑 4：编号和内容对调了

现象：整理完重新生成，总页数 576 → 575，少了 1 页。

根因：改写文件路径时，我按"文件名的字面含义"推断编号，把同组的两项（力学性能 / 金相组织）弄反了。实际编号顺序和直觉顺序相反。

怎么发现的：像素比对——把两个文件逐页渲染成灰度图做相关性计算，7 组比对相似度全是 1.0000，确认是同一份文件，于是按正确编号修正，页数恢复 576。

教训：整理资料时，"编号 ↔ 内容"的对应关系必须实测，不要按命名直觉推断。像素指纹是个便宜又可靠的手段。

坑 5：引用悬空——标注说"截取自某处"，但那里根本没有

现象：正文抽取页的角标写着"截取自 10.3.4 过程检验记录"，但当资料被新版替换后，该页在该节里已经不存在了。对审核方来说这是硬伤：按角标去查，查不到。

解决：建立引用闭包校验——程序遍历所有"截取"类引用，逐个检查：

来源（文件名 + 页号）是否真实存在于目标节的页段范围内？

for section in SECTIONS:
    for ev in section.evidences:
        if ev.note.startswith("截取自"):
            target = parse_target(ev.note)
            assert (ev.source_basename, ev.page) in provided_pages(target)

成效：一次性查出 4 类悬空，当场修复 2 类，剩余 3 处明确列出待决。这个校验建议所有做资料汇编的人都用上。

坑 6：同一零件两张表，行号差 1

现象：某零件有"首件表"和"批量表"两张记录表，同一个尺寸在两张表里的行号不一样。

根因：批量表少了一行重复项，导致后续行号整体前移 1。而且三张表的序号编排还各不相同。

解决：逐页渲染 + 裁切序号列放大目视，逐页确定行号映射。三张表三种规则，绝不能套用。

教训：自动检测在这些"版式相近但细节不同"的扫描页上不够稳，目视放大核对是最可靠的兜底。

坑 7：双面打印，封面不能落在反面

需求：导出打印稿时，每份检测报告的封面必须落在正面（奇数页）；某些分节页要独占一张纸（背面留白）。

做法：

for page in pages:
    if page.is_report_cover and (pos + 1) % 2 == 0:
        add_blank_page(size=page.size)   # 先补一页空白
    add(page)
    pos += 1

结果：7 份报告封面全部落在第 7 / 13 / 19 / 25 / 31 / 37 / 43 页（都是正面）。

坑 8：目标文件被占用

现象：os.replace() 报 WinError 5 拒绝访问——PDF 正被预览窗口打开。

解决：先写 .tmp 再原子替换；替换失败就另存带时间戳的文件，再用 copyfile 覆盖内容。

⚠️ 一个隐藏大坑：内容覆盖成功后，已经打开的窗口不会自动刷新，用户看到的还是旧版。验证时必须用 修改时间 + 文件哈希 + 首页文本 三重确认，不能只看文件名。

五、沉淀出的 3 条硬规则

1. 引用必达（闭包校验）

任何"截取自 X"的标注，来源必须能被程序验证真实存在。

2. 改名即改键

以文件名为键的配置，重命名后必须同步；改完必须重新生成 + 校验。

3. 编号 ↔ 内容必须实测

不按命名直觉推断对应关系。验证手段优先级：

像素指纹比对 > 结构校验（页数/书签/元素计数）> 目视抽查 > 文件名推断

六、几个工程小技巧

七、脱敏说明与合规声明

本文已做完整脱敏，替换规则如下：

脱敏原则：

1. 最小必要——只保留方法论与通用技术，不保留任何可定位到具体项目/客户/人员的信息；
2. 不可反推——任何单条信息都不足以反推出主体；
3. 一致性——同类信息统一替换为同一代号，避免交叉比对；
4. 等同公开物——脱敏后内容等同于一篇通用技术教程。

合规声明：内容为原创，无敏感信息、无商业机密、无第三方版权内容。

八、总结

这个任务最大的收获不是"拼出了一份 PDF"，而是：

资料类工作的质量，取决于"可追溯"三个字。 每一页从哪来、每个标注指向哪、每次改动影响了什么——这些必须能被程序验证，而不是靠记忆和目测。

如果你也在做类似的资料整理 / 汇编工作，欢迎在评论区交流。上面这些坑，能少踩一个是一个。
