航天测控地面站中反射内存网的应用架构

1 引言：航天测控地面站的业务特征与实时性挑战

航天测控地面站是航天器在轨运行期间与地面之间的纽带，承担着遥测数据接收、遥控指令上行、轨道测量与计算、时间统一、态势显示等核心任务。以统一S波段（USB）测控体制为例，地面站通常由天线伺服系统、基带中频采集与调制设备、遥测处理终端、遥控终端、轨道计算计算机、时统设备以及多屏显示终端组成。这些设备在任务弧段内需要以微秒甚至亚毫秒级的时间节拍协同工作：遥测帧从中频解调后需要立即分发到轨道计算单元和显示终端，遥控指令从指挥员敲击键盘到发射机调制成上行射频信号，其端到端延迟必须严格可控；时统设备输出的秒脉冲和绝对时间戳则需要在所有节点上以纳秒级偏差对齐。

在典型的中低轨航天器任务中，遥测码速率通常在几千bps至数Mbps之间，附带的副载波测距、测速数据还要求采样时刻与观测时刻严格对应；遥控指令的时长一般在毫秒量级，但指令的注入时刻、帧序号和校验状态必须被所有关联节点同时感知。这类业务对通信网络提出的核心要求不是带宽，而是确定性——即每次数据交换的延迟必须可预测、抖动必须可控、节点之间的时间偏差必须收敛。正是在这一需求牵引下，反射内存网（Reflective Memory Network，RFMNet）成为航天测控地面站实时数据交换的主流方案之一。

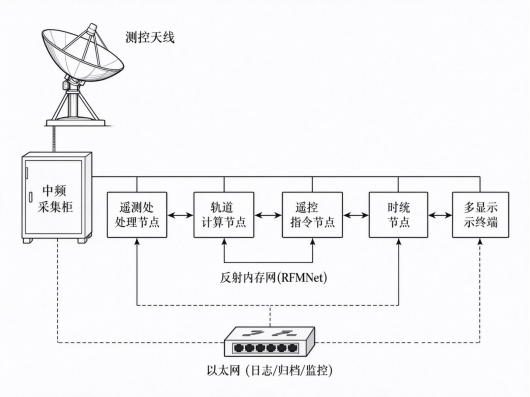

图1 航天测控地面站整体架构示意图

2 传统以太网架构的痛点分析

在反射内存网被广泛采用之前，地面站各分系统之间主要依靠以太网进行数据交换。星型拓扑的百兆/千兆以太网在办公信息化场景中表现良好，但在测控实时业务中暴露出三个结构性问题。

第一，延迟与抖动不可控。以太网采用CSMA/CD或全双工交换式机制，数据帧需要经过MAC层排队、交换机存储转发、TCP协议栈封装等多层处理，端到端延迟通常在百微秒到毫秒量级，且受网络负载影响剧烈。当多个节点同时向显示终端推送数据时，遥测帧到达时间的抖动可能达到毫秒级，直接导致轨道解算采样时刻模糊、多屏显示不同步。

第二，多系统间数据交换逻辑复杂。遥测处理节点需要把数据同时分发给轨道计算、显示、记录、监视等多个消费者，若采用以太网组播或UDP广播，必须在每个节点上维护端口映射、组播组管理、心跳与重传机制；一旦节点数量增加或任务模式切换，交换矩阵就变得难以维护，故障定位困难。

第三，实时性与可靠性难以同时保证。为了保证不丢帧，工程上常不得不提高遥测采样率、增加缓存深度，反而进一步放大了系统延迟。在任务关键弧段，这种“尽力而为”的通信机制与测控业务“必须准时、必须完整”的要求之间存在本质矛盾。

3 反射内存网技术概述

反射内存网是一种基于共享内存思想的实时分布式总线。每个节点插入一块反射内存卡，卡上自带一段与全网统一编址的内存空间；当某个节点向本地内存指定地址写入数据时，硬件逻辑会自动将该数据帧以DMA方式广播到环网或星型网络上，写入其他所有节点的相同偏移地址处。整个过程由硬件完成，不经过操作系统协议栈，节点CPU仅需执行普通的内存写指令即可完成“一对多”分发。

以常用的2.125 Gbps传输速率反射内存卡为例，节点间数据传输延迟约为数百纳秒到数微秒，端到端抖动可控制在亚微秒量级，远优于以太网。环网拓扑下还具备硬件旁路与故障节点自动隔离能力，单点故障不会影响全网数据广播。这些特性使其天然适配测控地面站对确定性、低抖动、一对多分发的要求。

4 反射内存网在地面站中的典型节点部署

在工程实践中，地面站通常以反射内存环网为实时骨干，连接以下五类节点，构成一个紧耦合的实时计算域。

遥测实时处理节点：该节点通过PCIe或PXIe总线接入中频采集卡，接收下变频后的数字中频数据，完成PCM帧同步、解穿插、译码和还原，再把标准遥测帧写入反射内存网的遥测数据区。遥测帧到达即写，不等待应用层确认，保证下游节点在同一个硬件周期内即可读到最新一帧。

轨道计算节点：轨道计算节点订阅遥测数据区中的轨道根数、角速度、时间戳字段，利用动力学模型实时解算航天器位置、速度与仰角方位，并将结果写回反射内存网的轨道区。由于采样时刻由时统节点统一打标，轨道计算所需的观测时间基准在全网是一致的。

遥控指令节点：该节点接收显示终端或指挥员通过以太网下发的指令请求，进行指令编码、加密校验和帧组装，然后写入反射内存网的遥控区，由发射机基带节点以最短路径读取并调制上行。指令的应答状态、执行结果则回写状态区，供所有监视节点同步查看。

时统节点：时统节点接收GPS/北斗共视或外部频率基准，产生秒脉冲（PPS）和绝对时间戳，并按固定周期（如10 ms或100 ms）将最新时间写入反射内存网的时统区。所有节点通过硬中断或轮询方式读取该时间戳，实现全网时间的微秒级对齐。

多显示终端节点：显示终端并不需要完整处理遥测流，而是根据席位职责（如调度席、轨道席、设备席）订阅反射内存网中相应偏移区间的数据，把内存读操作直接映射为界面刷新。这种“写一次、多读多次”的模式极大简化了多屏系统的数据分发逻辑。

5 地址空间分区规划

反射内存网的核心设计工作是对共享内存地址空间进行分区。工程上通常按照数据流向和读写权限把整段地址空间划分为若干固定偏移区间，每个区间对应一类业务数据，并明确唯一写入者与多个读取者，避免多写冲突。典型分区如表1所示。

遥测区由遥测处理节点独占写入，其余节点只读；遥控区由遥控指令节点独占写入，发射机基带与显示终端读取；时统区由时统节点周期性写入；状态区采用位图+计数器结构，每个节点按固定偏移写自己的健康状态；命令区用于席位之间的短指令握手。这种分区方式使得任意一个节点的软件都可以通过偏移地址直接定位所需数据，无需任何连接建立过程。

表1 反射内存网地址空间典型分区规划

6 端到端数据流链路

以一次典型的过顶弧段为例，完整数据流如下：测控天线捕获目标后，中频采集卡以固定采样率输出数字中频；遥测处理节点完成帧同步与译码，把遥测帧连同时统节点写入的时间戳一并写入反射内存网遥测区；轨道计算节点在下一个硬件周期读到该帧，解算出当前轨道根数并写入轨道区；多显示终端节点同时读到遥测区与轨道区数据，刷新对应席位画面；若指挥员需要发送遥控指令，指令从显示终端经命令区进入遥控节点，编码后写入遥控区，发射机基带读取并调制上行，执行结果再经状态区回传。整条链路中，所有实时数据交换都在反射内存环网内完成，端到端延迟可稳定在数十微秒量级，且与节点数量基本无关。

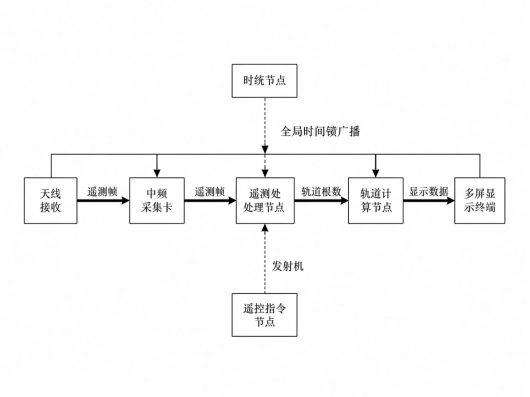

图2 反射内存网端到端数据流图

7 反射内存网与以太网的混合架构

反射内存网并非要取代以太网，而是与以太网形成分工明确的混合架构。实时性要求高、数据需要一对多广播的业务——遥测帧、轨道根数、时统戳、遥控指令——走反射内存网；非实时、突发型、需要长距离或对外联网的业务——数据归档、日志记录、设备监视、与中心站的数据交换——走以太网。

每个实时节点同时具备反射内存卡和以太网卡：反射内存卡接入实时环网，以太网卡接入地面站的办公与监控局域网。归档服务器通过以太网订阅反射内存网中的镜像数据（由一个专门的网关节点把反射内存数据打包成UDP/文件写入以太网），既不占用实时环网带宽，又满足事后分析需求。这种“实时环网+管理以太网”的双层结构，既保证了任务弧段内的确定性，又保留了以太网在互联互通、长距离传输、生态工具方面的优势。

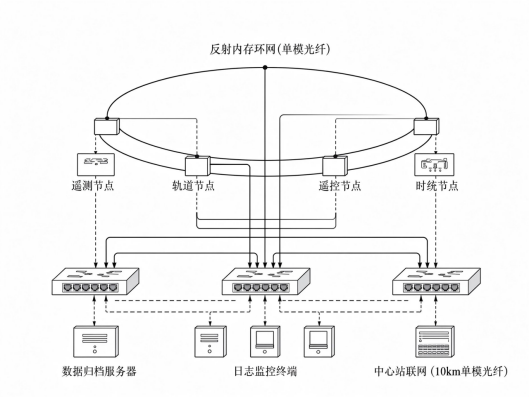

图3 反射内存网与以太网混合架构图

8 工程实践：多站联网与远距离传输

在单站部署的基础上，反射内存网在工程上还需要解决两个实际问题。其一是传输距离：反射内存卡的多模光模块通常支持约300 m以内的环网，对于机房内集中部署的节点足够；但当天线座与机房之间距离较远，或需要把远端引导站接入同一实时域时，应更换为单模光模块，传输距离可延伸至10 km以上，环网延迟仅增加约50 μs，对测控业务影响可忽略。

其二是多站联网与中心站交换。对于分布在不同地点的测控站，通常不把所有站点纳入同一个反射内存环网——跨城市距离会使环网延迟累积、故障域扩大。工程上的做法是：每个站内部以反射内存环网保证本地实时性，站与站之间、站与中心站之间通过以太网（或专用光纤链路）交换归档数据、轨道预报和任务调度指令；中心站侧部署网关，把各站上报的数据汇聚后再分发。这样既保留了本地反射内存网的确定性优势，又通过以太网解决了广域互联问题。

在可靠性方面，反射内存环网通常配置双环冗余或节点旁路开关，当某一节点掉电或故障时，硬件自动将其从环中旁路，其余节点之间的数据广播不受影响；时统节点则可配置主备切换，主时统故障时备时统在毫秒级内接管时统区写入，保证全网时间不中断。

9 结语

反射内存网在航天测控地面站中的价值，不在于提供更高的带宽，而在于提供确定性、低抖动、一对多的实时数据交换能力。通过合理的地址空间分区、明确的节点职责划分以及与以太网的混合组网，地面站可以在保证遥测接收、遥控上行、轨道解算、时间统一和多屏显示紧耦合协同的同时，把非实时业务剥离到传统以太网上。这种架构已经成为新一代测控地面站实时计算域的事实标准，并在多站联网、远距离光纤延伸等工程场景中被反复验证。对于系统工程师而言，理解反射内存网的本质——它是一段被硬件广播的共享内存，而不是一种新的网络协议——是做好地面站实时架构设计的关键出发点。
