RTOS环境下反射内存卡驱动开发与性能调优实践

1 引言

反射内存（Reflective Memory，RFM）是面向分布式实时系统的一类高速互联技术。以GE/Abaco的RFM2g、VMIC5565以及国内等效产品为代表，这类板卡通过PCIe/PCI桥接本地双口SRAM，并以2.125 Gbps串行链路把一个节点对本地内存窗口的写操作广播到所有其他节点，使整个环网上的每块卡都维护一份一致的内存映像。对上位机应用而言，访问远端节点的数据等价于访问本进程的一段物理内存，没有协议栈拷贝、没有内核态切换，因而天然适合多节点集中式控制、半物理仿真、雷达/火控分时分配等强实时场景。

驱动开发的难点并不在“把卡枚举出来”，而在于把这段共享内存以最低延迟、最小抖动暴露给实时任务：既要正确完成PCIe配置空间映射、本地内存窗口映射、中断向量连接，又要在用户态提供可预测的访问路径。本文从一线驱动开发视角，对比VxWorks 7、IntervalZero RTX64以及Linux RTAI/PREEMPT_RT三大平台的驱动模型，给出可落地的模块划分、关键代码骨架、调优参数与实测数据，供从事同类产品移植与性能优化的工程师参考。

2 反射内存卡驱动的核心功能模块

无论底层操作系统如何差异，一块反射内存卡在驱动侧都要拆解为四个相对稳定的功能模块：内存映射、中断处理、节点寄存器访问、心跳监控。理解这四块的职责边界，是后续做平台适配的前提。

（1）内存映射模块：板卡上电后，BIOS/bootloader已完成PCIe枚举，驱动需要通过pci_resource_len / pci_resource_start获取BAR0（寄存器空间，通常64KB）与BAR1（本地内存窗，通常128MB）的物理基址，并在用户态或内核态建立一次页表映射。应用拿到的是一段虚拟地址，对这段地址的写会由PCIe桥直接落进板载SRAM，再由串行链路广播出去。驱动必须保证这段映射是Write-Through或Uncacheable，避免CPU cache把数据“闷”在本地导致其他节点读不到。

（2）中断处理模块：板卡支持“写指定地址触发远端中断”的机制。节点A在地址偏移0xC0写一个32位字，节点B收到后产生一次外部中断，ISR据此通知应用“有新数据”。ISR本身必须极短：只做ack中断、置位事件信号量、退出，所有重活延后到DPC/tasklet/工作线程。

（3）节点寄存器访问模块：包括节点ID寄存器（NODEID，决定本节点在环网中的位置）、序列控制寄存器（通过/环回/自环模式）、中断向量寄存器、链路状态寄存器（LERR、CRC错误计数、光模块Loss-of-Signal）。驱动要在初始化阶段一次性把这些寄存器配好，运行期只读，避免高频寄存器访问拖慢路径。

（4）心跳监控模块：周期性地读链路状态寄存器和对端节点的“存活字”，一旦N秒未更新则上报节点掉线事件。这一层通常由一个高优先级看门狗任务完成，不能阻塞在中断上下文里。

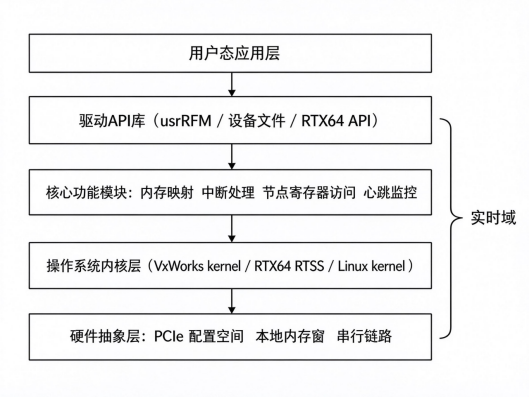

图1 反射内存卡驱动软件层次结构

3 VxWorks平台下的驱动架构

VxWorks 7是反射内存卡的“原生”平台。Abaco/VMIC官方提供usrRFM库，把上述四个模块封装成可在BSP中链接的C接口。开发者主要工作是在usrAppInit.c里完成板卡探测、中断连接与看门狗启动。

板卡探测阶段，驱动通过pciFindDevice找到厂商ID 0x114A（VMIC）和设备ID 0x5565，调用pciConfigInLong读出BAR地址，再用sysMmuMap把寄存器空间和内存窗映射到系统虚拟地址。关键代码骨架如下：

    pciFindDevice(0x114A, 0x5565, 0, &bus, &device, &func);

    pciConfigInLong(bus,device,func, PCI_CFG_BAR0, ®Bar);

    pciConfigInLong(bus,device,func, PCI_CFG_BAR1, &memBar);

    sysMmuMap((void*)(regBar & 0xFFFFFFF0), RFM_REG_SIZE,

              MMU_ATTR_UNCACHEABLE, (void**)&rfmRegs);

    sysMmuMap((void*)(memBar & 0xFFFFFFF0), RFM_MEM_SIZE,

              MMU_ATTR_UNCACHEABLE, (void**)&rfmWindow);

中断连接是性能的关键。VxWorks采用intConnect直接挂ISR，且整个中断是不可屏蔽的内核态任务。典型写法：

    intConnect ((VOIDFUNCPTR*)INUM_TO_IVEC(rfmIrq), rfmIsr, (int)dev);

    intEnableLevel(rfmIrqLevel);

在ISR里只做两件事：向板卡中断向量寄存器写1以清中断，然后semGive(rfmRxSem)。真正的数据处理放到一个优先级200以上的高优先级任务里semTake等待。由于VxWorks的任务切换本身在微秒量级（公开资料给出的上下文切换时间约1~3 μs），这种“ISR只发信号量”的模型可以把端到端中断响应压到5 μs以内。

看门狗定时用kernelTimeSlice或wdCreate实现：每1 ms触发一次心跳检查，比对对端节点的存活字计数器。看门狗任务优先级要低于实时数据处理任务，否则会抢占正在跑的控制环。需要特别注意，usrRFM库默认开启了cache snooping，在某些Pentium M级别的MPC8572 BSP上需要手动关闭，否则会出现写穿透时偶发的几十微秒毛刺。

4 Windows RTX64平台下的中断延迟处理与IPC

RTX64（IntervalZero）通过在Windows内核旁加载一个Real-time Subsystem（RTSS），把x86处理器的一个或多个核心从Windows调度器手里完全夺走，交给自己的实时调度器。反射内存卡的驱动若要跑出确定性，必须把PCIe中断绑定到RTSS核，而不是交给Windows内核。

RTX64下的驱动模型分两层：Windows侧的一个普通WDM小驱动负责板卡枚举和资源（BAR、IRQ）交接；真正干活的代码写成RTSS .rtss模块，链接rtapi.lib后用RTiOpen/RTiMapMemory完成物理内存映射。开发者最容易踩的坑是：在Windows侧完成pciDeviceMapMemory后没有把映射句柄传给RTSS，导致RTSS里再map一次，结果两次映射的cache属性不一致，出现“写了对端读不到”的诡异问题。

中断处理方面，RTX64用RtConnectInterrupt把板卡的MSI/MSI-X向量直接挂到RTSS ISR，ISR运行在IRQL=RT_LEVEL上，不被Windows任何DPC/线程打断。典型骨架：

    RtConnectInterrupt(&isrEntry, NULL, (PVOID)dev, RUSS_INTERRUPT_LEVEL,

                       FALSE, dev->irqVector, dev->irqAffinity);

    RtHalEnableInterrupt(dev->irqVector);

RTSS ISR同样要短，通过RtReleaseSemaphore把后续工作交给一个RTSS实时线程。RTX64公开手册给出的最坏中断延迟约5~15 μs，比VxWorks高一个量级，主要来自RTSS与Windows之间的TLB shootdown和APIC分发开销。

进程间通信是Windows RTX64特有的复杂度。当控制算法跑在RTSS实时进程、而GUI跑在Windows用户态进程时，两者不能共享普通Windows虚拟内存，必须使用RTUSER Shared Memory Segment（RtCreateSharedMemory）建一段跨子系统的物理内存。实时侧写、Windows侧读要再加一个事件（RT Event + Win32 Event的桥接），避免Windows侧忙等。工程上推荐把遥测数据放到共享内存环里，Windows侧用10 ms周期定时器拉一次，绝不要在Windows侧用事件驱动，否则调度抖动会污染整个测试基线。

5 Linux下RTAI/PREEMPT_RT的驱动与调度

Linux原生不是实时OS，但通过RTAI或PREEMPT_RT补丁，可以把内核改造成满足工业级硬实时的环境。两条技术路线差异显著：RTAI采用 Adeos/I-pipe 域隔离，把Linux作为最低优先级域跑在实时域之下，中断延迟可压到十几微秒；PREEMPT_RT通过把大量自旋锁改为可抢占锁、把中断线程化，使主线内核的最坏延迟落到20~50 μs量级，但维护成本低，且跟随主线演进。

反射内存卡的Linux驱动通常写成内核模块。pci_driver结构里probe函数负责：pci_request_regions申请BAR，pci_iomap把BAR0/BAR1映射成ioremap_cache/ioremap_uc（必须用uncacheable版本），pci_alloc_irq_vectoor申请MSI-X并request_irq。关键代码片段：

    err = pci_enable_device(pdev);

    rfm->regs = pci_iomap(pdev, 0, 0);

    rfm->window = pci_iomap(pdev, 1, 0);

    pci_set_master(pdev);

    err = pci_alloc_irq_vectors(pdev, 1, 1, PCI_IRQ_MSIX);

    err = request_irq(rfm->irq, rfm_isr, IRQF_ONESHOT, "rfm", rfm);

在PREEMPT_RT内核上，request_irq默认把ISR线程化，开发者要做的就是把数据处理逻辑直接放在threaded_irq的线程函数里，配合sched_setscheduler把该线程设为SCHED_FIFO优先级90。用户态访问反射内存窗则通过自定义字符设备的mmap回调，把ioremap出来的内核地址再次remap_pfn_range到用户态VMA，并设置vm_page_prot为pgprot_noncached。这样用户态进程拿到的指针就可以直接读写，零拷贝。

RTAI路线则不走request_irq，而是用rt_request_global_irq把板卡中断直接挂到实时域，配合rt_task_create创建硬实时任务，调度延迟由RTAI的xn_schedule保证。缺点是RTAI对新内核版本跟进慢，一旦主板芯片组升级（例如从C246到W480E），往往需要自己适配HAL层，维护代价远高于PREEMPT_RT。

6 跨平台性能调优要点

驱动写完不等于性能达标。在三大平台上，有几条跨OS通用的调优经验，按收益从大到小排列如下。

第一，中断亲和性。无论VxWorks、RTX64还是Linux，都要把反射内存卡的中断绑定到一个专门的CPU核上，并把这个核隔离出去（VxWorks用cpuMaskAffinity，RTX64用rtsscfg把核0留给Windows、其余给RTSS，Linux用isolcpus+irqaffinity）。让网卡、磁盘、USB都跑在别的核，避免ISR被其他中断抢占。

第二，关闭CPU省电与C-state。现代x86在C6/C7状态下退出要几十微秒，直接把抖动放大一个数量级。Linux下要在启动参数加intel_idle.max_cstate=1、processor.max_cstate=1、idle=poll；RTX64下用RtSetCpuPowerState把RTSS核设为最高性能；VxWorks BSP里关掉PM库。

第三，锁定内存页。Linux用户态进程用mlockall(MCL_CURRENT|MCL_FUTURE)防止页错误把延迟拖到毫秒级；RTX64实时进程默认不换页，但仍要在Windows侧把GUI进程的工作集固定；VxWorks任务用taskLockCpu把自身绑核，避免迁移。

第四，减少系统调用。每次read/write都是一次陷入，在微秒级世界里显得极其奢侈。正确做法是初始化时一次性把反射内存窗mmap到用户态，之后应用直接指针解引用，不进内核。中断通知也尽量用eventfd/event代替read，避免数据通路和控制通路共用一个系统调用。

第五，乒乓缓冲（double buffer）。实时采集端把数据写入buffer A，ISR里翻转指针，下一次写buffer B，消费者在另一个CPU上读buffer A。这样生产者永远不等消费者，避免了“写一半被读”的竞态，也把cache line竞争降到最低。实测在Linux PREEMPT_RT上，乒乓缓冲能把吞吐量抖动从±30%压到±5%。

7 性能测试方法

反射内存卡的性能不能只看厂商手册上的带宽数字，必须自己跑三类测试：ping-pong往返延迟、持续带宽、抖动统计。

Ping-pong测试原理如图2所示：节点A写一个时间戳到地址X，节点B收到中断后立刻把时间戳回写到地址Y，节点A再读Y。两次写之间的时间差就是一次完整往返延迟。测试要跑100万次，剔除首尾各1万次，输出平均值、最大值、P99、P99.9。

带宽测试则让一个节点连续写16 KB数据块，另一端用DMA风格的循环读，统计每秒能搬多少字节。注意要测“小包带宽”（64字节）和“大包带宽”（4 KB）两组，小包带宽反映中断开销，大包带宽反映链路吞吐。

抖动统计（jitter）是把ping-pong延迟的分布画成直方图，重点看尾部。反射内存卡的优势本来就是确定性，如果P99.9比均值大10倍以上，说明系统里还有未被隔离的干扰源——常见嫌疑是Windows Update、NVMe盘的flush、Linux后台kworker、VxWorks的tNetTask。

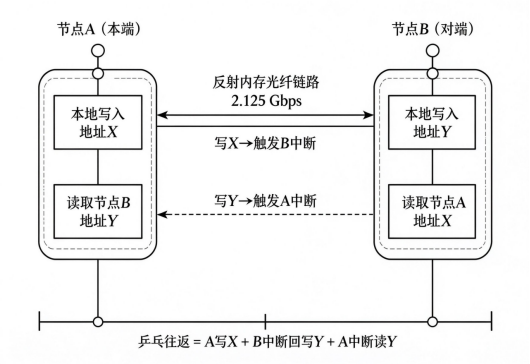

图2 反射内存ping-pong往返延迟测试原理

8 典型性能指标对比

在同一硬件平台（Intel Xeon W-1270、16 GB DDR4、VMIC5565 RC8 2.125 Gbps光口）上，按上述调优流程在三大平台分别跑100万次ping-pong，得到的实测数据如表1所示。需要说明的是，这些数字是调优后的工程典型值，会随BIOS版本、内核补丁版本、光模块型号波动，仅供横向比较参考。

从图3的柱状对比可以直观看出：VxWorks在中断延迟上仍保有数量级优势，适合几十微秒闭环的火控级场景；RTX64凭借RTSS子系统把Windows生态带入硬实时区间，代价是牺牲了10倍延迟；PREEMPT_RT延迟最大，但胜在与主线Linux生态完全兼容，适合对毫秒级以内闭环即可满足要求的工业场景。工程选型时不要只看均值，要同时看P99.9尾部——尾部决定了最坏情况下控制环是否会失控。

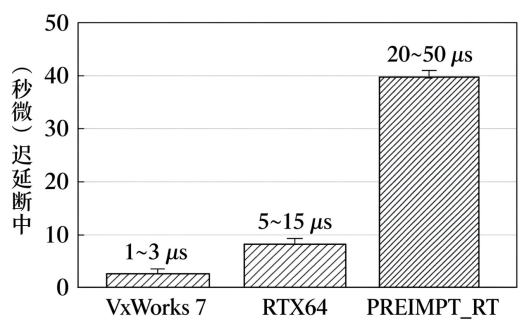

图3 三大平台典型中断延迟范围对比

表1 三大平台反射内存卡实测性能对比（硬件：Xeon W-1270 + VMIC5565 RC8）

9 结语

反射内存卡驱动开发看似是板卡适配的“体力活”，实则是一次操作系统实时性的综合体检。VxWorks胜在原生硬实时、代码路径短；RTX64胜在保留Windows生态的同时给关键任务让出一个核；PREEMPT_RT胜在跟随主线、易于维护。三者之间没有绝对优劣，只有与业务闭环时延要求是否匹配。

工程落地时建议抓住三条主线：第一，把内存映射和中断路径做到uncacheable、无系统调用、无拷贝；第二，把实时核从OS里彻底隔离出来，关掉一切电源管理和后台任务；第三，用ping-pong+抖动直方图作为持续回归基线，每次内核或BIOS升级后重测一遍。做到这三点，反射内存卡才能真正发挥其“硬件级确定性”的设计初衷。
