REWS核心模块（一）：流量采集与元数据提取

一、上线前方案会上的三个运维问题

近期与售前同事到一所多校区高校做上线前方案确认，信息中心负责运维的工程师关心三件事。

1. 设备安装是否需要断网。
2. 校园网几个校区及服务器区的流量能否全部覆盖。
3. 部署之后如何确认设备正在采集。

REWS核心模块（一）：流量采集与元数据提取

这三个问题都落在落地环节：选型阶段技术负责人关注技术路线，设备交付后则由运维使用，运维关注的是改动大小、覆盖是否完整、状态是否可见。流量采集与元数据提取模块同时对应这三个问题，它决定采集设备如何接入现有网络、可捕获哪些流量、输出什么数据。以下按现场最常问的顺序，拆解这一模块。

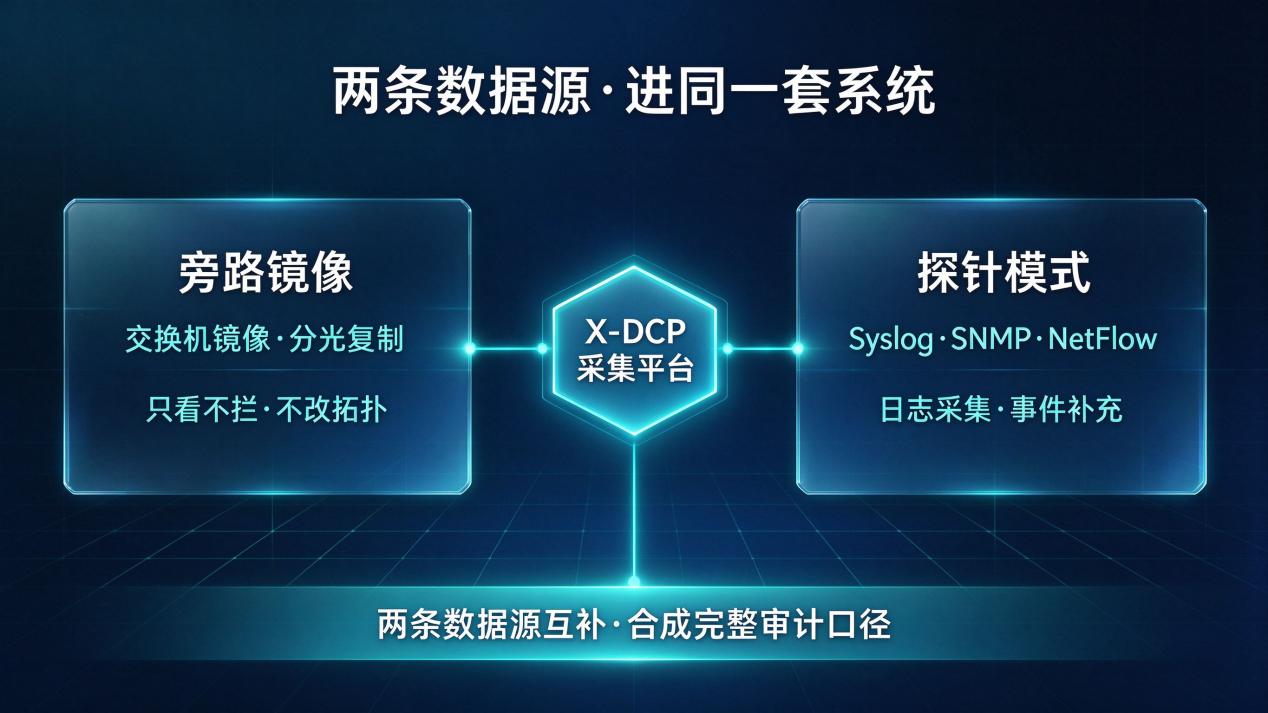

二、接入形态：旁路镜像与探针，两类数据源进入同一系统

REWS的采集由数据采集平台（X-DCP）承担，接入方式有两种。

1、非探针模式，也是此类项目中的常见选择：交换机将某个端口的流量镜像给采集器，或用分光器从光链路复制流量。采集器只观察不拦截，不串入转发路径，也不占用业务服务器资源。旁路接入不改动现有拓扑，业务系统无需停机窗口，开头提到的断网问题由此得到解答。

2、探针模式，走日志采集：通过Syslog、SNMP、NetFlow等方式，将服务器、网络设备、安全设备上的日志接入系统。两类数据源互补，流量侧呈现会话与行为，日志侧补齐设备自身的事件记录，二者合并构成完整的审计口径。

REWS核心模块（一）：流量采集与元数据提取

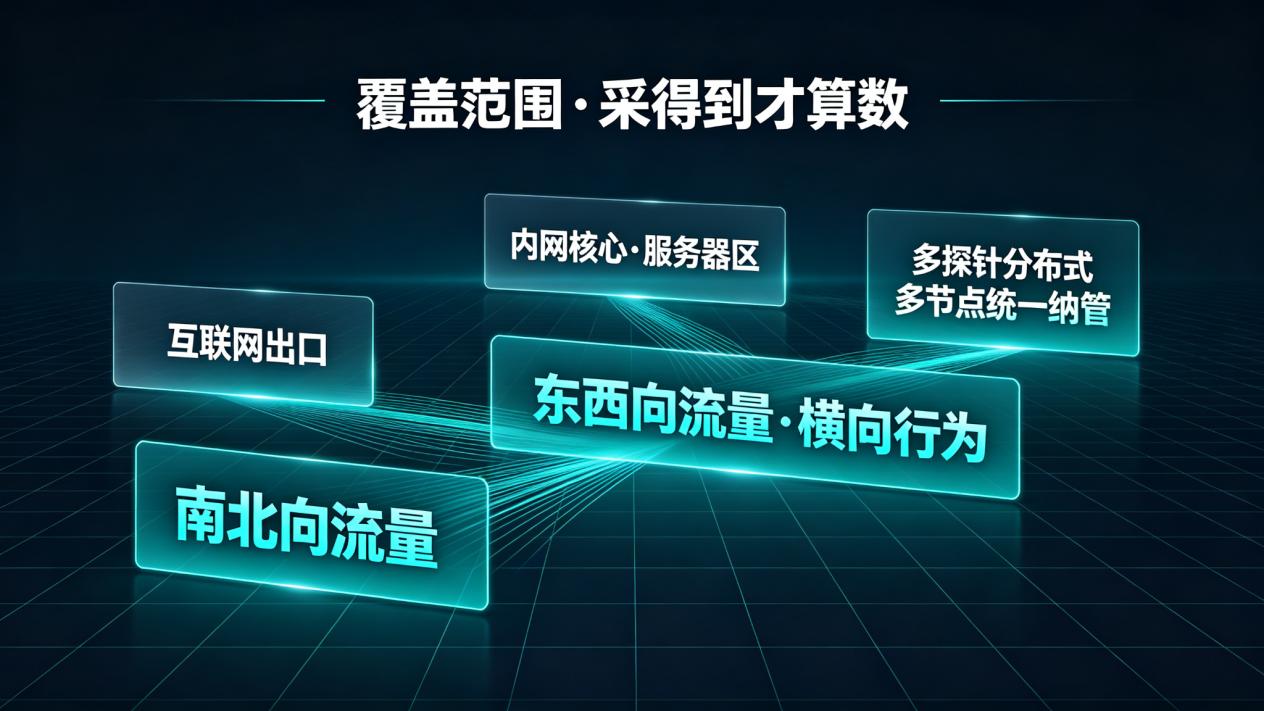

覆盖范围是运维更关注的部分。镜像口或分光点的位置决定可采集的范围：放在互联网出口，覆盖南北向流量；放在内网核心，覆盖主机之间的东西向访问。横向渗透、内网主机被控后的横向扫描，这类行为几乎全部发生在东西向流量中，仅关注出口的采集方案在此存在盲区。多校区单位可采用多探针分布式部署，各出口、各机房分别布设采集点，在系统设置中以添加节点的方式纳入同一平台统一纳管。

三、采集状态：首页可见

设备接入之后，运维的下一个问题通常是：如何确认它在正常工作

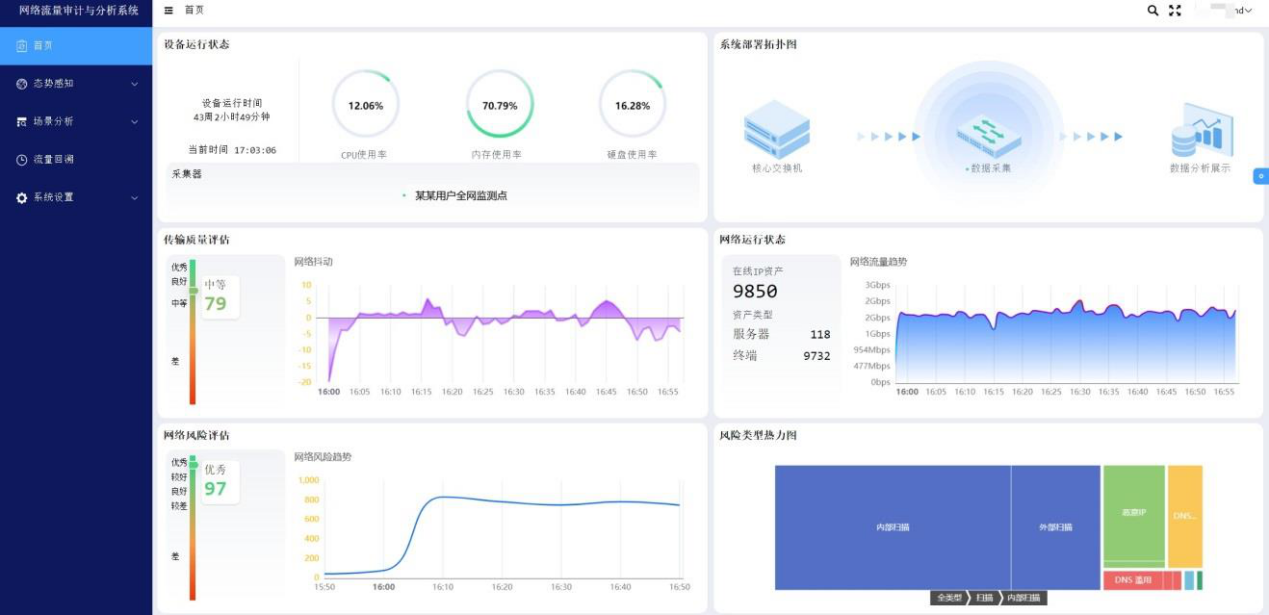

1、系统首页的设备运行状态即给出答案：采集器指示灯绿色表示正常工作，红色表示未正常工作；数据采集持续闪烁绿灯代表正在实时采集流量，状态转为灰色说明当前未采到流量，需检查采集器。

2、首页同时给出网络传输健康度与网络风险健康度，前者结合TCP延迟、网络抖动、重传、HTTP延迟量化打分。这些指标本身就是采集模块的输出：重传率、延迟、抖动等数值，需先由采集侧算出每条TCP会话的重传次数与RTT，才能汇总成曲线。采集一旦中断，曲线随即下降，运维无需登录后台查阅日志，从首页即可判断链路是否正常。

REWS核心模块（一）：流量采集与元数据提取

四、一级加工：从报文到按维度切分的聚合索引

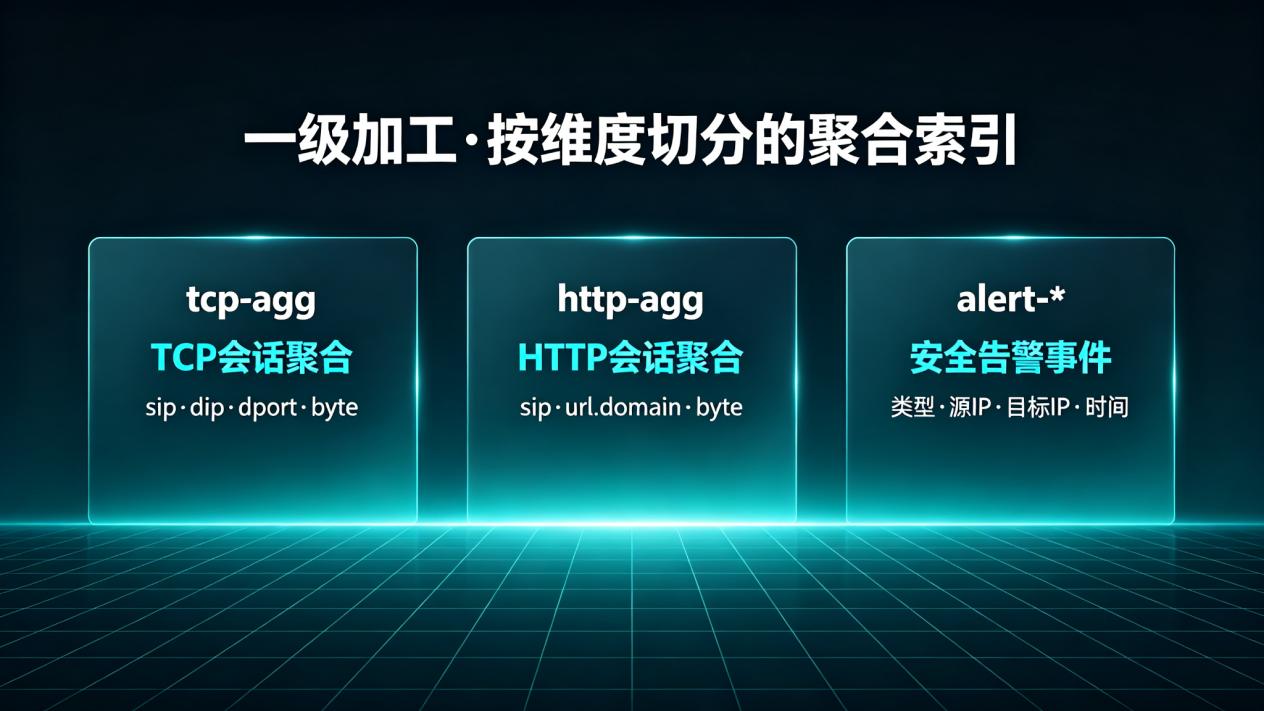

采集器在入口完成二至七层协议解析后，先在采集侧做一遍加工：过滤、聚合、排序、统计，不将原始字段直接推给分析层。落到存储与检索上，产出物是按维度与协议切分的索引：TCP会话进入tcp-agg-，HTTP会话进入http-agg-，告警事件归入alert-*，agg即聚合（aggregate）。

加工之后，元数据提取成为可查看的对象：

对采购与运维而言，这一设计的意义在于数据形态：采集侧产出的是按维度排好的会话字段表，而非大量待解析的原始文件。后续的检索、报表与关联分析都在这张表上展开。

REWS核心模块（一）：流量采集与元数据提取

五、字段的使用方式：检索与钻取

字段表的使用方式较为直接：

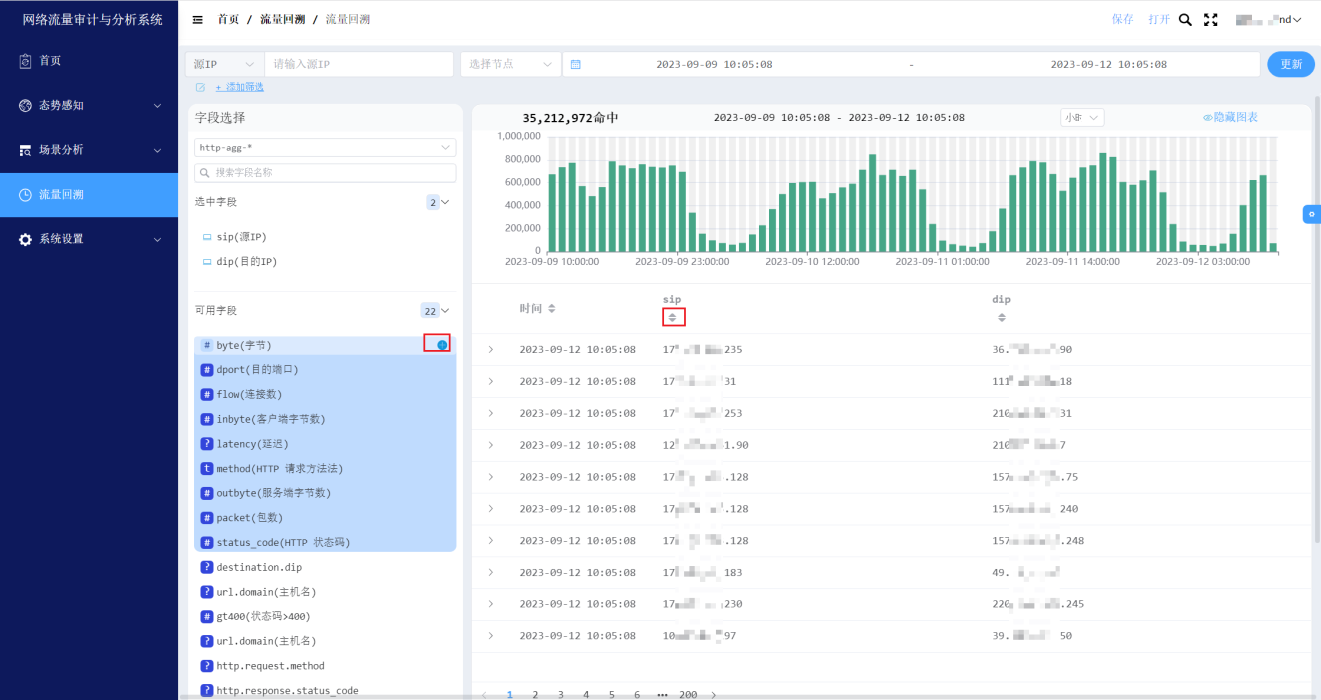

1、在流量回溯页面选择索引（如tcp-agg-、http-agg-）与字段，多个条件用AND、OR、NOT组合。

2、查询某台主机访问过的443端口会话，写sip:192.168.1.92 AND dport:443；查询一个网段，写sip:10.40.2.0 TO 10.40.2.255。

3、查询访问某域名的主机，切到http-agg-*按url.domain过滤。搜索类型组合覆盖IP、端口、域名、IP+端口、域名+源IP几种。

钻取是字段表更实用的一面，查到某个端口后，可按该端口继续下钻，将使用该端口的主机与各自流量单独列出。系统长期保存会话记录、协议解析、关联分析与告警日志，存储配置保证数据留存六个月。

这项能力在采购选型时容易被忽略，实际使用中却很关键：排查人员无需编写解析脚本，也无需报文解析经验，按字段输入条件即可即时获得结果。

REWS核心模块（一）：流量采集与元数据提取

六、现场验证：模块解决的实际问题

回到那所多校区高校。出口与服务器区各布采集点，出口覆盖南北向，服务器区覆盖东西向。一次排查中，某台终端被通报存在异常外联，运维按sip过滤加时间片，列出该主机该时段的会话，对端地址、目的端口、上下行字节逐行排开，数分钟内定位到目标与影响范围。
