问将SRTM *.hgt文件作为纹理传递给OpenGL着色器会导致图像倾斜。

EN

我正在写地形渲染器，解释美国航天局SRTM的*.hgt文件，以获得高度数据。我实现了这里描述的LOD技术：http://www.pheelicks.com/2014/03/rendering-large-terrains/。

我的地形网格有1024宽和高。高度图是1201x1201。我将高度图加载到内存中，并将其作为纹理发送到着色器。然后，我在顶点着色器中使用当前的顶点位置(x和z分量在- 512,512范围内)进行采样。接下来，我把它除以1024，给出x和z在- 0.5，0.5范围内的向量。网格的左上角位于(-0.5，-0.5)，因此我添加了vec2(0.5, 0.5)来“规范化”它。

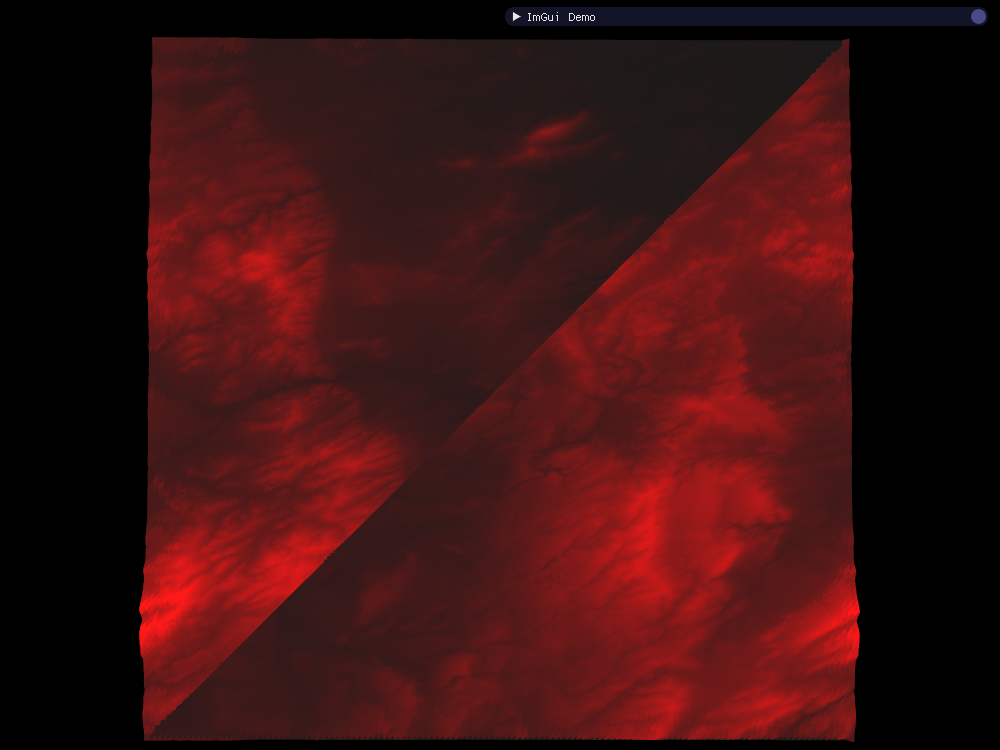

当使用计算出的协调程序对jpeg文件进行采样时，它看起来都与预期的一样，但当我对高度图进行采样时，它看起来如下所示：

​

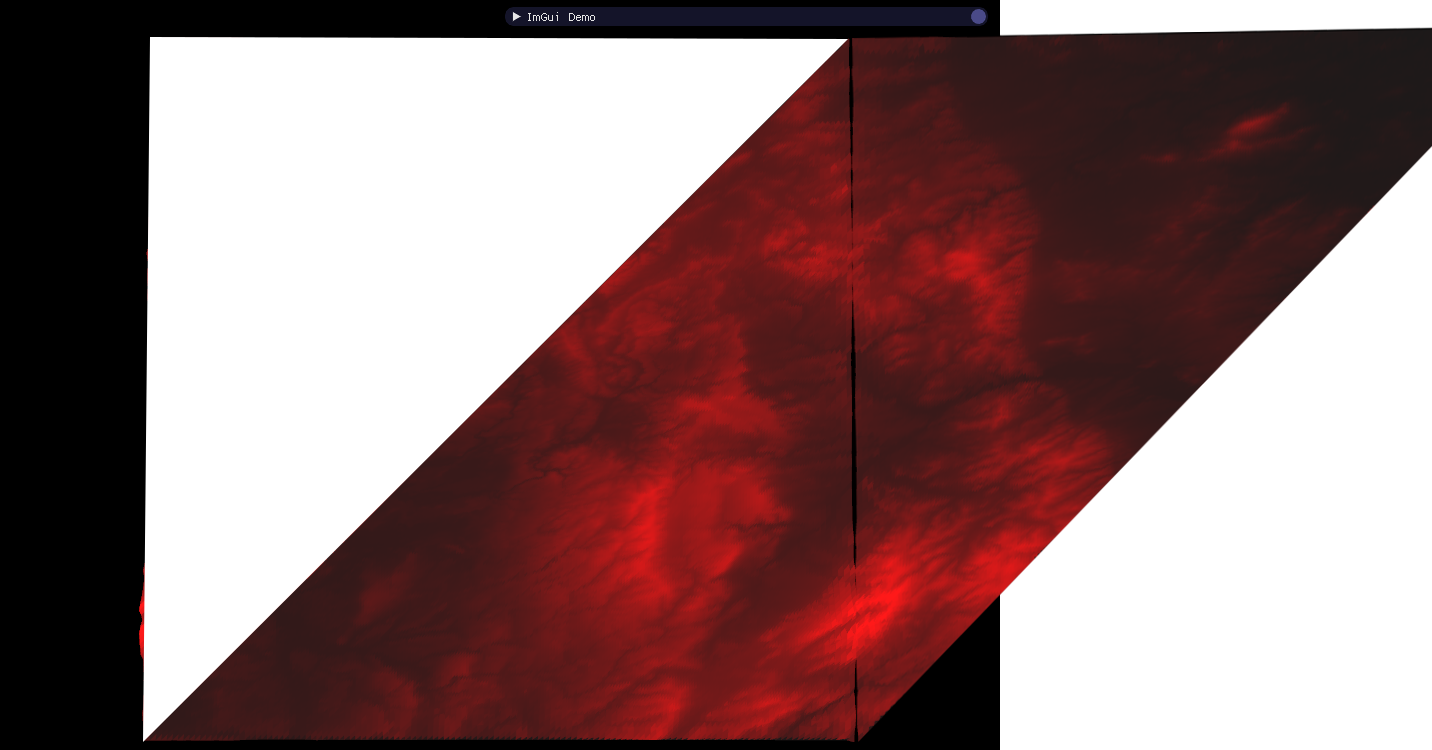

用这条奇怪的对角线。经过一段时间的思考后，我发现这幅图像到底出了什么问题，它的高度图实际上是倾斜的(或者我的样本有点偏斜.)在左边，你可以看到右边的部分，就像下面这样：

​

我不知道这里发生了什么。考虑到jpeg图像以相同的采样代码完美地放置在网格上，我认为这不可能是采样方法的问题。

所有代码都可以在github存储库中获得：rendering/tree/lod2在"lod2“分支中。

最有趣的部分可能是抽样代码：

sample_ = texture(heightmap, (position.xz / meshSize) + vec2(0.5f, 0.5f)).r;
position.y = sample_ / 50.0f;

以及我如何将高度图传递给着色器：

GL_CHECK(glTexImage2D(GL_TEXTURE_2D, 0, GL_R16I, 1201, 1201, 0, GL_RED_INTEGER, GL_SHORT,
                      hmData->data()));
