拆解USB-C转2.5G以太网适配器

更关键的是，为了压缩机身厚度，便携设备上的有线网络接口几乎已被舍弃，导致高速稳定的网络连接成了用户的一大困扰。

而 2.5G 以太网作为千兆网络的升级规格，能提供更出色的传输速度，对于大文件传输、NAS 设备访问以及高清多媒体流播放等场景来说尤为适配。

基于此，与非网本次特意挑选了一款市面高端 USB-C 转 2.5G 以太网适配器，展开深度拆解分析。

本次拆解的对象选定为贝尔金的这款扩展坞，选择它主要有两个原因：一是贝尔金属于苹果官方认证的配件品牌，在兼容性上有一定保障；二是其定价显著高于同类产品 —— 溢价幅度达到 100% 至 200%，这也让我们好奇：它究竟是真有过硬品质，还是单纯的 “智商税” 产品？

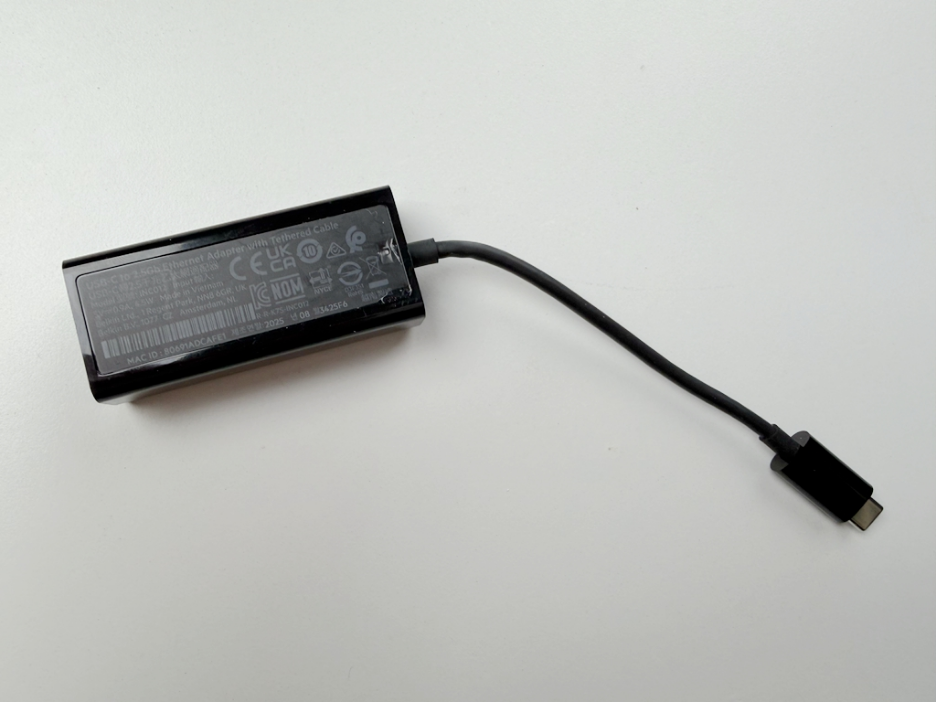

还有个有趣的细节：这款产品并非中国制造，而是产自越南。这是否意味着制造业迁移已形成一定规模？

不过单从售价来看，越南生产的产品销往中国后，价格并未降低，甚至可能比国内本土制造的同类产品更高。

实际拆解时我们发现，该产品的制造工艺较为粗糙，结构设计也缺乏巧思，想要取下外壳基本只能依靠暴力拆解。

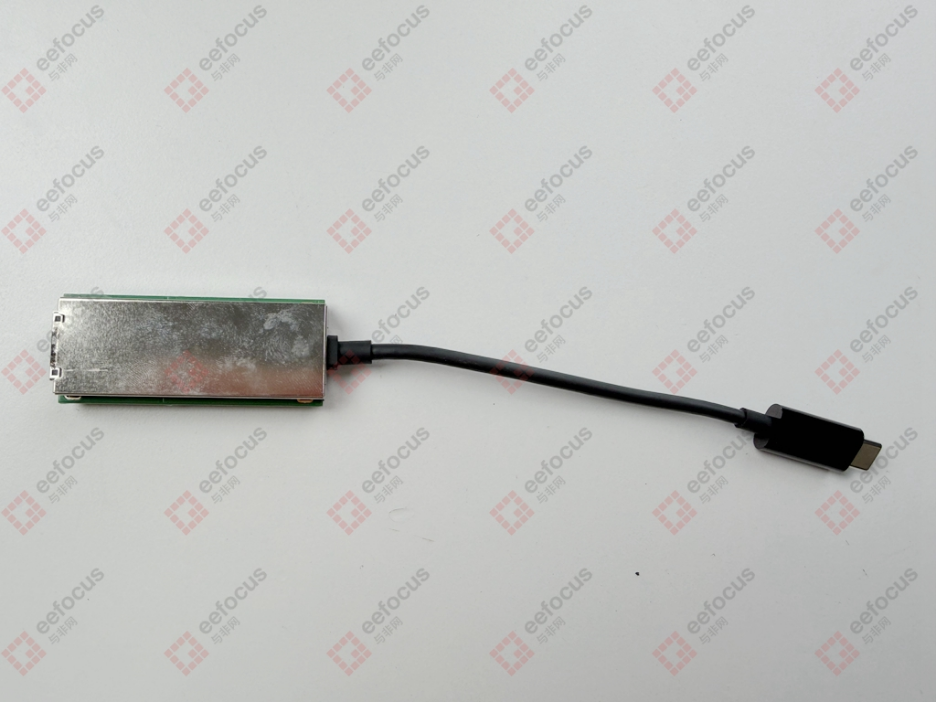

设备内部设有一个金属屏蔽罩，可有效减少电磁干扰，且完全覆盖了整个 PCB 板。

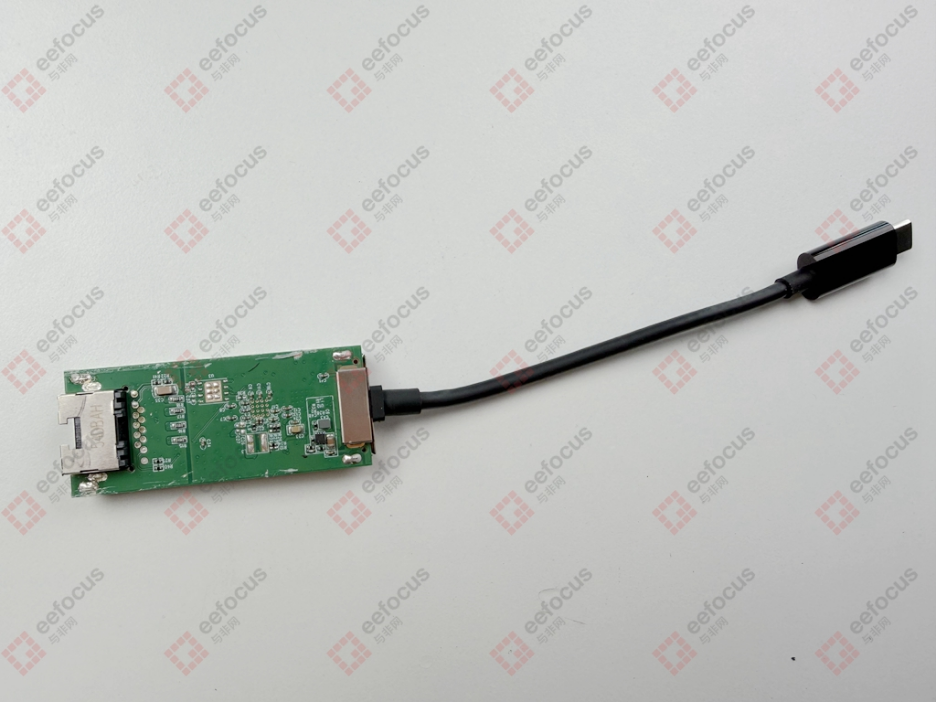

PCB 板的另一面则较为简洁，主要分布着一些被动元件、一个 RJ45 以太网接口以及 USB-C 连接器。

其中 USB-C 接口采用了加固设计，能有效提升插拔过程中的结构稳定性，保障长期使用的可靠性。

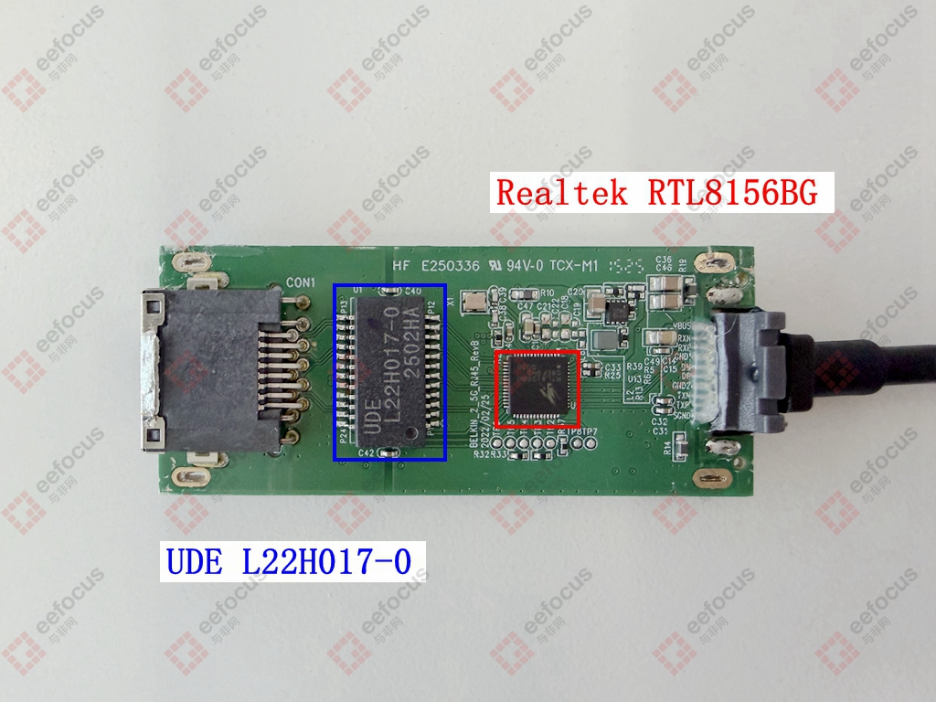

拆下金属屏蔽罩后，适配器的硬件方案便清晰呈现，整体设计相当简洁明了。整个设备的功能实现，主要依赖两颗核心芯片及周边辅助元件。

第一颗核心芯片是瑞昱的以太网控制器芯片 RTL8156BG，该芯片集成了 MAC（媒体访问控制）和 PHY（物理层）模块，支持 10M/100M/1000M/2.5G 四种速率规格，采用 QFN 封装形式，可直接实现 USB 3.0 接口到 2.5G 以太网的转换功能。其旁配有一颗 25MHz 晶振，为芯片运行提供精准的时间基准信号。

另一颗关键芯片是涌德电子的网络隔离变压器 L22H017-0，它的核心作用是将 RTL8156BG 输出的差分数据信号耦合至以太网线缆，同时具备电气隔离和抑制共模干扰的功能，从而避免外部电压波动对芯片的影响，提升信号传输的完整性与设备运行的可靠性。

除此之外，PCB 板上还设计有电源管理电路。该适配器的供电主要通过主机 USB-C 接口获取 5V 电压，内部稳压电路会将这一电压转换为各芯片所需的不同电压等级（如芯片核心电压、接口驱动电压等）。

因此，电源管理电路中包含了稳压器和多种规格的滤波电容，目的是为芯片提供稳定且纯净的工作电压，避免电压波动影响传输性能。

适配器的信号传输分为上下两个方向，具体流程如下：

• 下行方向（电脑→网络）：数据从电脑 USB-C 接口输出，经 USB 3.0 数据线传输至瑞昱 RTL8156BG 芯片；芯片内部的 USB MAC 与 PHY 层会对数据进行解析与格式转换，将其处理为符合以太网传输要求的差分信号；随后信号被传送至 UDE L22H017-0 网络隔离变压器，完成信号耦合与电气隔离；最终处理后的信号通过 RJ45 接口传入网线，实现网络连接。
• 上行方向（网络→电脑）：来自网线的差分信号先通过 RJ45 接口进入设备，经 UDE L22H017-0 隔离变压器完成隔离与耦合后，送入瑞昱 RTL8156BG 芯片；芯片内部的以太网 PHY 与 MAC 层会将信号还原为原始数据，再通过 USB 接口协议封装成电脑可识别的格式，最终经 USB-C 接口传至电脑。

从拆解结果来看，贝尔金这款适配器的硬件配置并无 “过人之处”：其采用的 “瑞昱 RTL8156BG 主控芯片 + UDE L22H017-0 网络隔离变压器” 方案，本身就是当前 2.5G USB 网卡市场的主流选择，并未使用特殊定制元件。

且在做工细节（如外壳设计、内部布局）和核心性能支撑点上，我们也未发现能匹配其 100%-200% 溢价的亮点。

因此，若您有 USB-C 转 2.5G 以太网配件的需求，不妨将目光转向国内品牌 —— 不少国产产品采用完全相同的硬件方案，售价却不足贝尔金产品的一半，性价比显然更高。
