可视化卷积神经网络的激活图

裴来凡

发布于 2026-04-02 14:38:51

1220

♥

步骤1：加载预训练的网络和数据

加载一个预训练的 SqueezeNet 网络。

net = squeezenet;

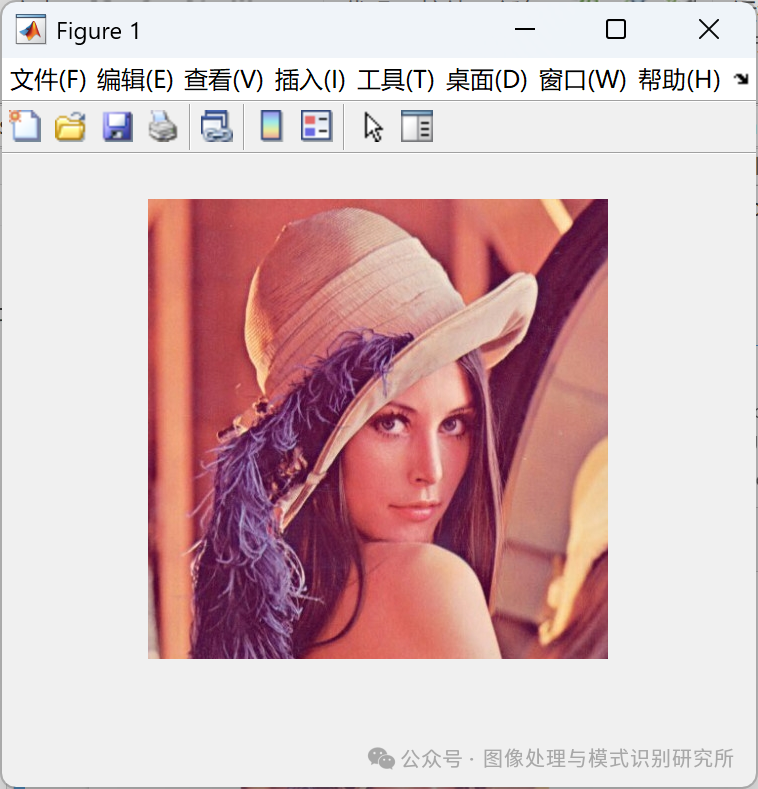

读取并显示图像。

im = imread('Lena.png');
imshow(im)
imgSize = size(im);
imgSize = imgSize(1:2);

步骤2：查看网络架构

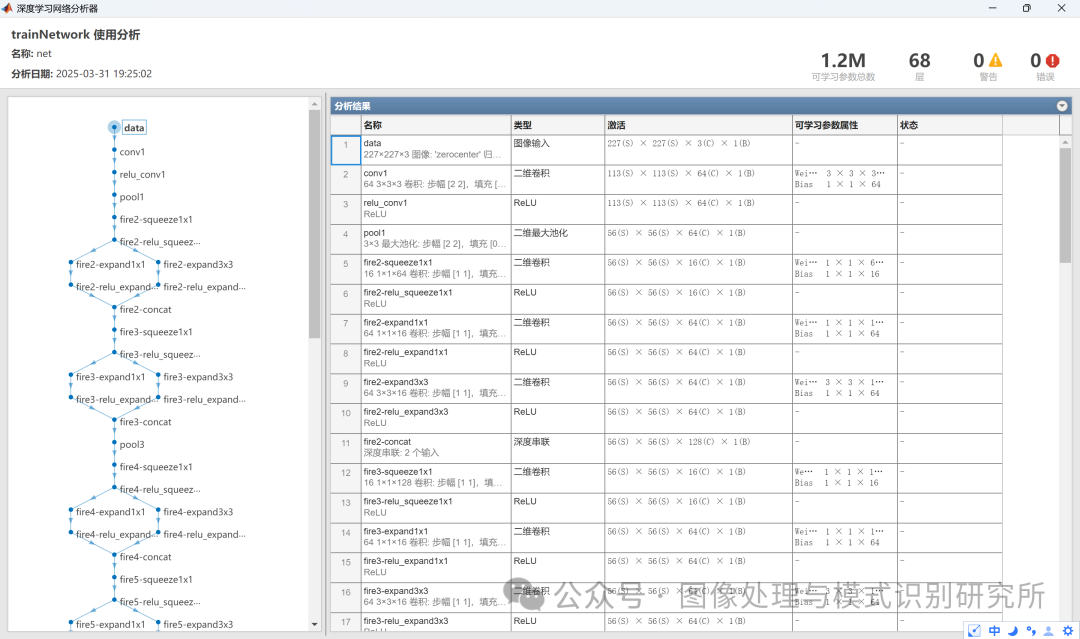

分析该网络。

analyzeNetwork(net)

步骤3：显示第一个卷积层的激活

观察卷积层中的哪些区域在图像上激活，并将其与原始图像中的相应区域进行比较，以研究特征。

act1 = activations(net,im,'conv1');

激活以三维数组的形式返回，其中第三个维度对 conv1 层上的通道进行索引。

sz = size(act1);
act1 = reshape(act1,[sz(1) sz(2) 1 sz(3)]);

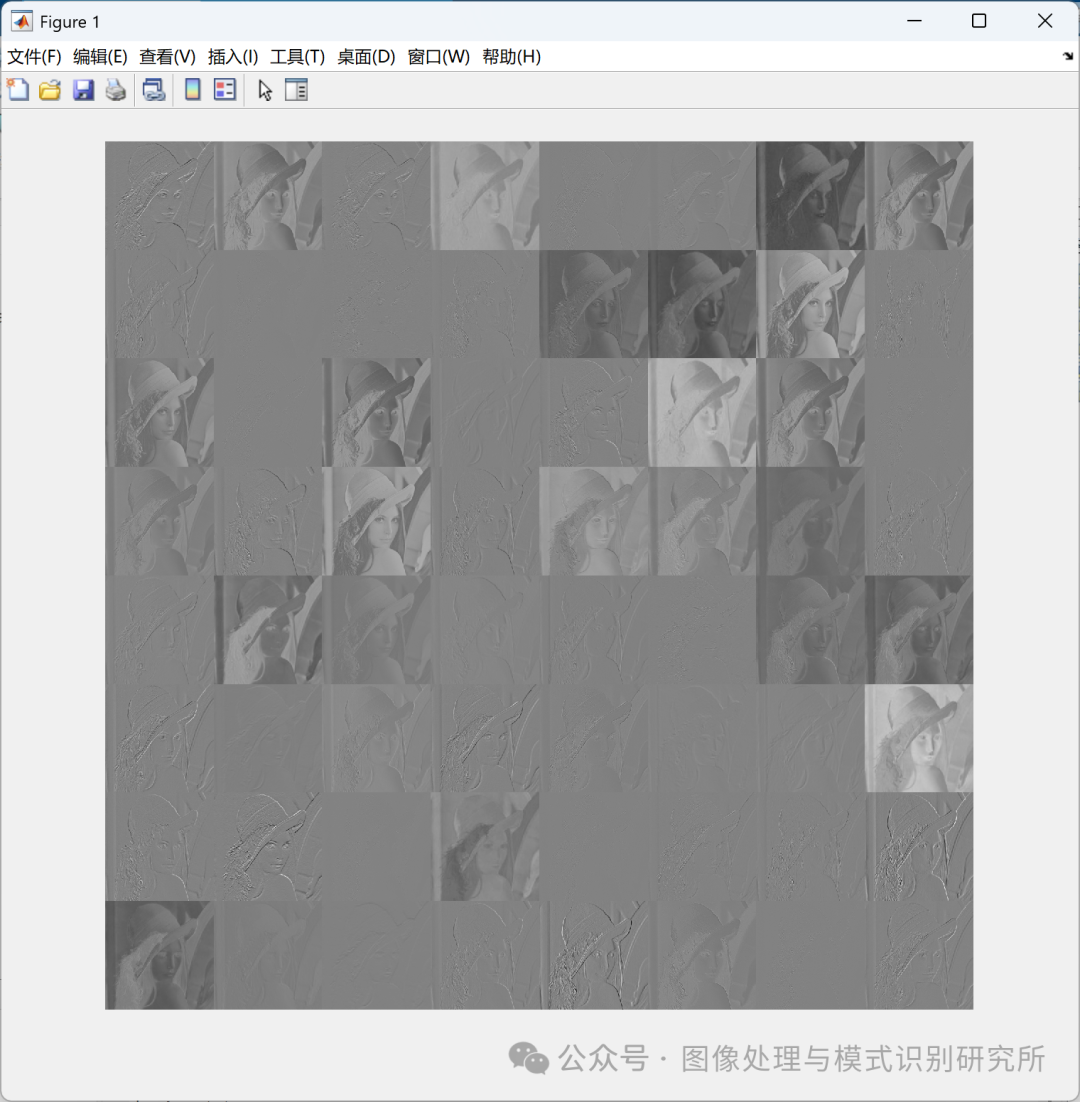

显示激活。

I = imtile(mat2gray(act1),'GridSize',[8 8]);
imshow(I)

步骤4：调查特定通道中的激活。

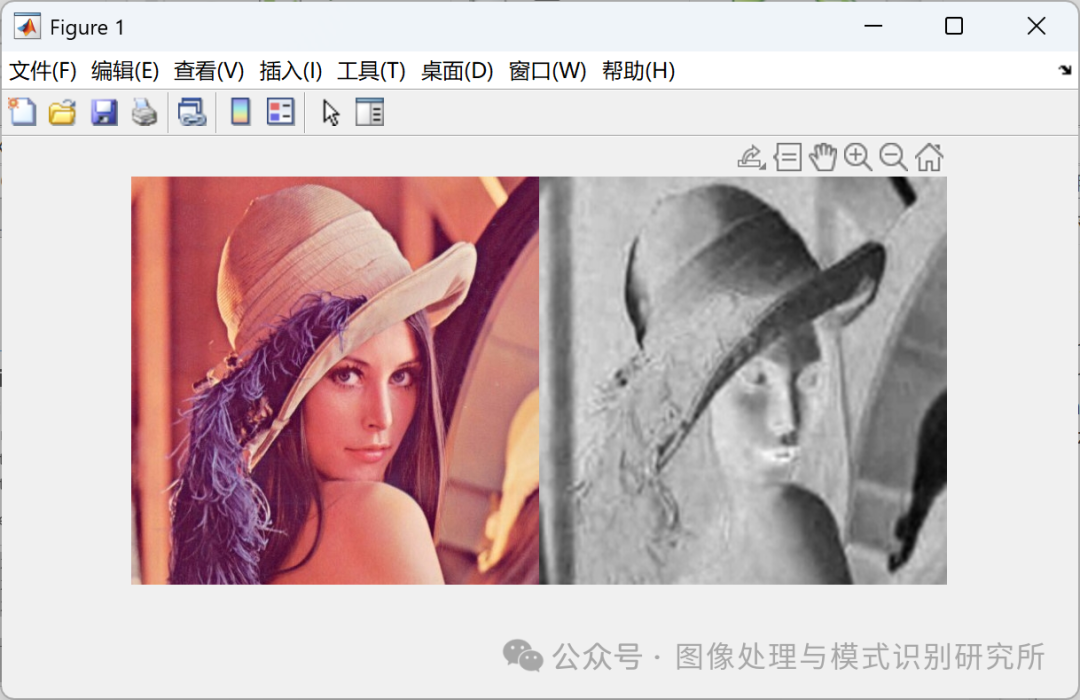

激活网格中的每个图块都是 conv1 层中某个通道的输出。

act1ch22 = act1(:,:,:,22);
act1ch22 = mat2gray(act1ch22);
act1ch22 = imresize(act1ch22,imgSize);
I = imtile({im,act1ch22});
imshow(I)

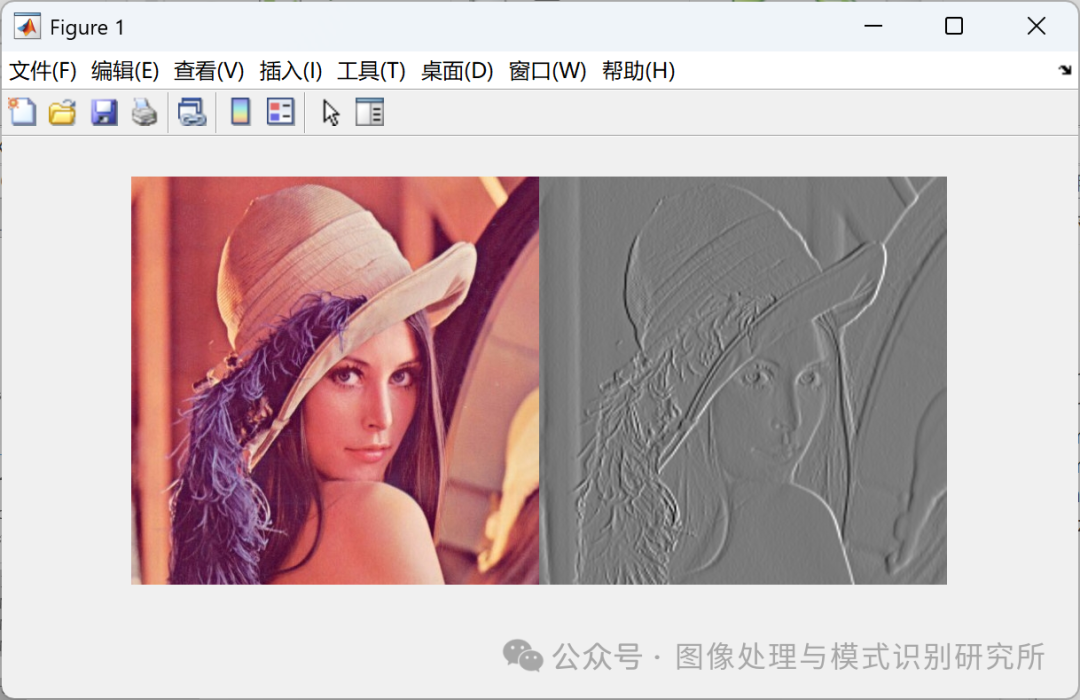

步骤5：查找最强的激活通道

通过编程方式调查具有大量激活值的通道来尝试查找感兴趣的通道。

[maxValue,maxValueIndex] = max(max(max(act1)));
act1chMax = act1(:,:,:,maxValueIndex);
act1chMax = mat2gray(act1chMax);
act1chMax = imresize(act1chMax,imgSize);

I = imtile({im,act1chMax});
imshow(I)

步骤6：调查更深的层

大多数卷积神经网络在第一个卷积层中学习检测颜色和边缘等特征。

act6 = activations(net,im,'fire6-squeeze1x1');
sz = size(act6);
act6 = reshape(act6,[sz(1) sz(2) 1 sz(3)]);

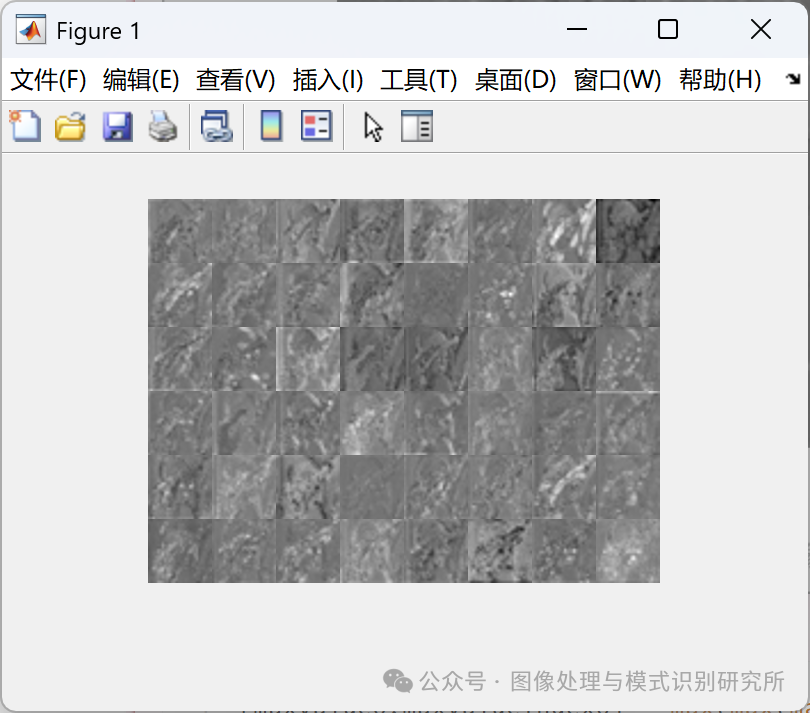

I = imtile(imresize(mat2gray(act6),[64 64]),'GridSize',[6 8]);
imshow(I)

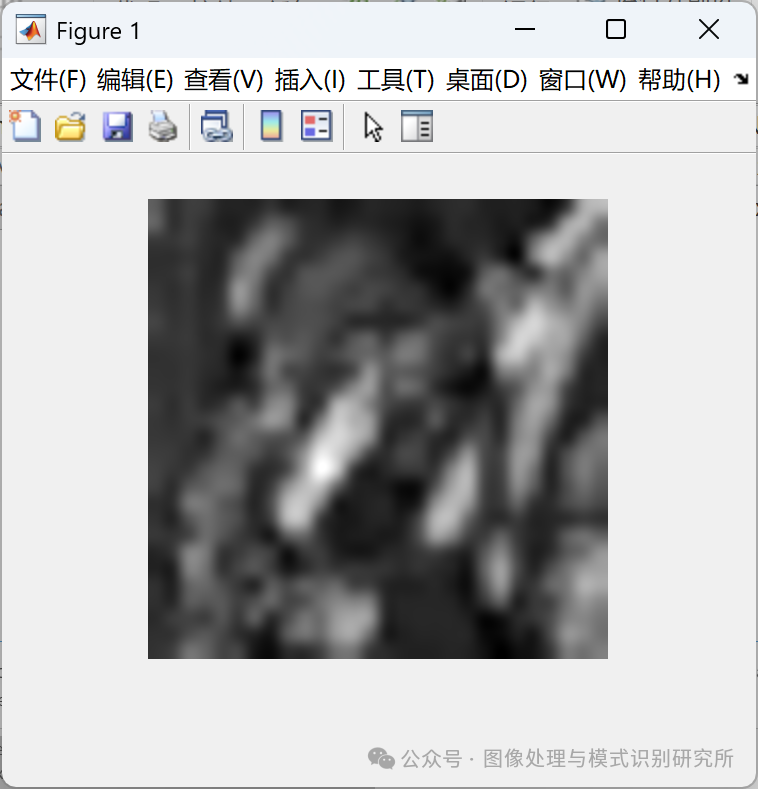

关注一些更有趣的图像。

[maxValue6,maxValueIndex6] = max(max(max(act6)));
act6chMax = act6(:,:,:,maxValueIndex6);
imshow(imresize(mat2gray(act6chMax),imgSize))

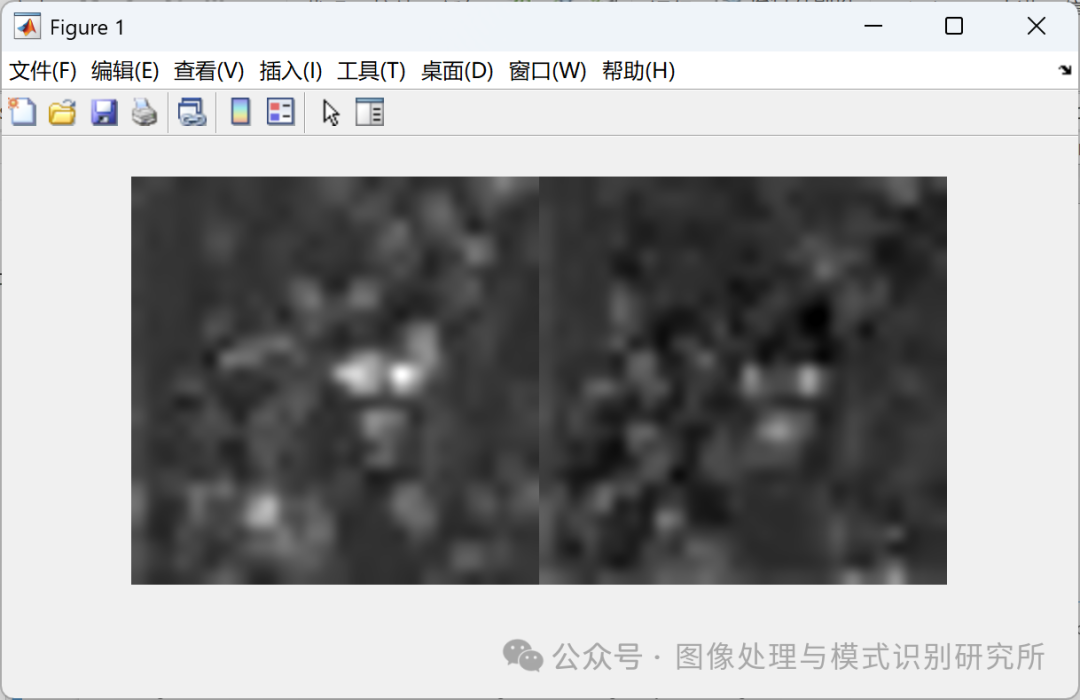

在所有通道的网格中，可能有通道针对眼睛激活。

I = imtile(imresize(mat2gray(act6(:,:,:,[14 47])),imgSize));
imshow(I)

许多通道包含同时存在浅色和深色的激活区域。

act6relu = activations(net,im,'fire6-relu_squeeze1x1');
sz = size(act6relu);
act6relu = reshape(act6relu,[sz(1) sz(2) 1 sz(3)]);

I = imtile(imresize(mat2gray(act6relu(:,:,:,[14 47])),imgSize));
imshow(I)

步骤7：测试通道是否识别眼睛

读取并显示两眼一睁一闭的图像，并计算 fire6-relu_squeeze1x1 层的激活。

imClosed = imread('Lena-eye-closed.png');
imshow(imClosed)

act6Closed = activations(net,imClosed,'fire6-relu_squeeze1x1');
sz = size(act6Closed);
act6Closed = reshape(act6Closed,[sz(1),sz(2),1,sz(3)]);

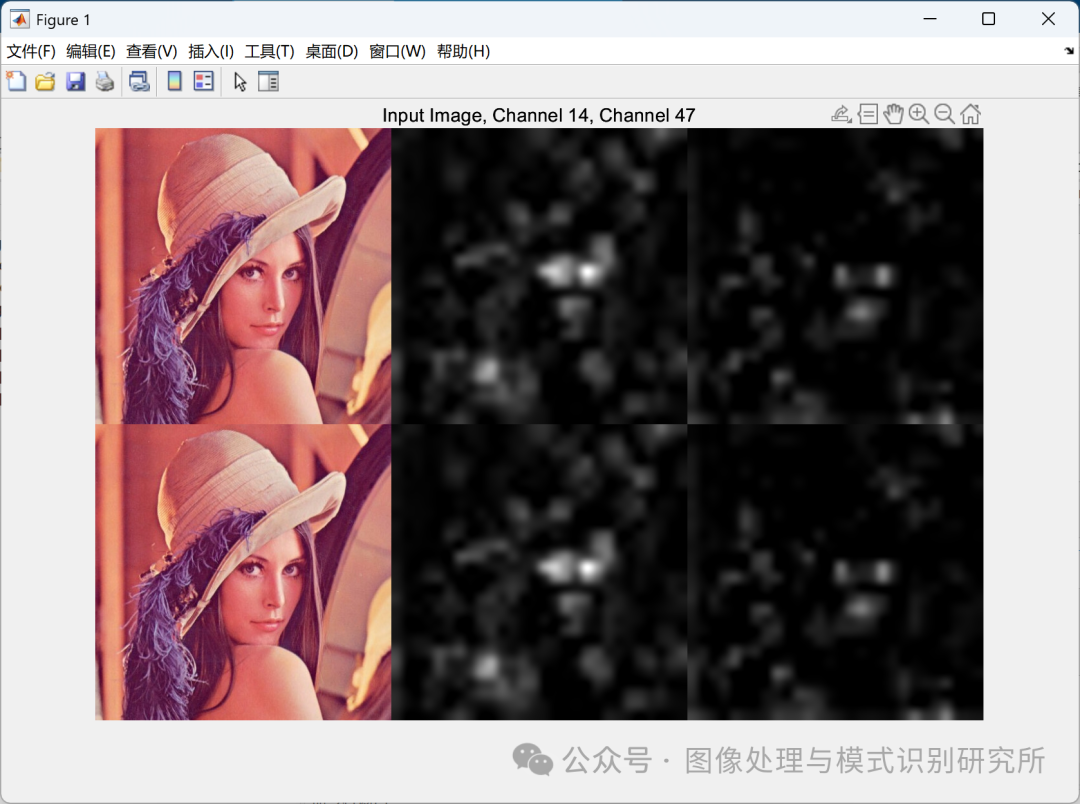

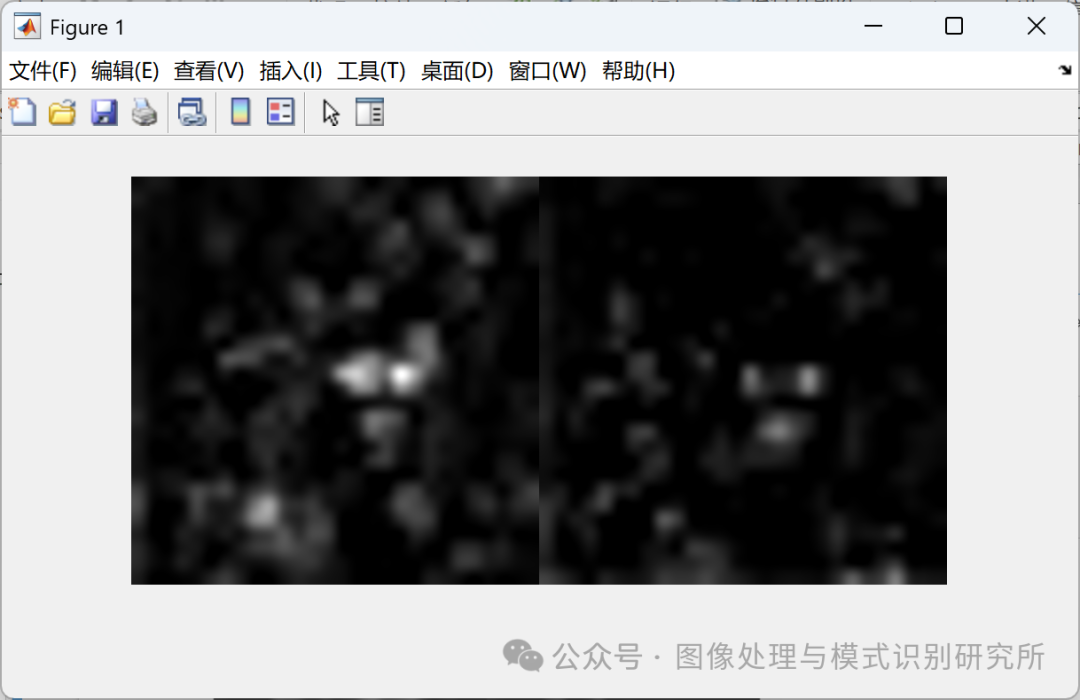

在一个图窗中绘制图像和激活。

channelsClosed = repmat(imresize(mat2gray(act6Closed(:,:,:,[14 47])),imgSize),[1 1 3]);
channelsOpen = repmat(imresize(mat2gray(act6relu(:,:,:,[14 47])),imgSize),[1 1 3]);
I = imtile(cat(4,im,channelsOpen*255,imClosed,channelsClosed*255));
imshow(I)
title('Input Image, Channel 14, Channel 47');
