大模型应用：GPU的黑盒拆解：可视化看透大模型并行计算的底层逻辑.67

一、GPU 核心架构

显卡的核心是图形处理器，也就是我们常说的GPU，全称Graphics Processing Unit，它和 CPU 的本质区别是并行计算架构，CPU 擅长复杂的串行逻辑，GPU 则通过海量的计算核心，主攻高吞吐量的并行任务，比如大模型推理、图形渲染、深度学习训练。理解 GPU 底层原理，是搞懂大模型算力优化的关键。

GPU 的架构设计围绕“大规模并行”展开，是并行计算的硬件基础，我们先了解其核心组件及作用；

1. SM（流式多处理器）

• 架构层级：GPU 的基本计算单元，一个 GPU 包含数十到上百个 SM（如 RTX 4090 有 128 个 SM）；H100等数据中心GPU可达132个以上SM
• 内部结构：每个 SM 内又包含：
  • 1. CUDA 核心：负责通用浮点 / 整数运算（如大模型的矩阵乘法），每个SM包含64-128个CUDA核心
  • 2. 张量核心（Tensor Core）：专门加速矩阵乘加（GEMM）运算，是大模型算力的核心来源，支持FP16、BF16、INT8、INT4等混合精度计算
  • 3. 光线追踪核心：主打图形渲染，对大模型无直接作用
  • 4. 寄存器文件与共享内存：提供快速数据存储，共享内存支持线程块内高效通信

对大模型算力的影响：

• SM 数量决定 GPU 并行算力上限；更多SM意味着更高的理论峰值算力
• 张量核心是大模型 INT4/INT8 量化加速的关键硬件，相比传统CUDA核心可提供10-20倍的矩阵运算加速
• 在Transformer架构中，张量核心能高效处理注意力机制中的QKV矩阵运算
• 混合精度训练（FP16/BF16）依赖张量核心实现性能与精度的平衡

2. 显存（GPU Memory）

• 存储模型权重、输入输出数据、中间计算结果；常见类型：GDDR6X（消费级）、HBM3（数据中心级）
• 核心指标：
  • 1. 容量：决定能存储多少数据，当前高端GPU显存达24GB（消费级）至80GB（数据中心）
  • 2. 带宽：数据读写速度，GDDR6X达1TB/s，HBM3可达3TB/s以上
  • 3. 延迟：数据访问响应时间
• 存储内容细分：
  • 模型参数（权重和偏置）
  • 激活值（前向传播中间结果）
  • 梯度（训练时反向传播计算）
  • 优化器状态（如Adam的动量和方差）
  • KV缓存（自回归生成时存储）

对大模型算力的影响：

• 显存容量决定能跑的模型大小（如 14B 模型 INT4 量化需约 7GB 显存）
• 带宽决定数据传输速度 —— 带宽不足会导致 "GPU 等数据"，算力空转
• 大模型训练时，显存容量限制批量大小（batch size），直接影响训练稳定性
• KV缓存机制显存占用随序列长度平方增长，长序列生成时显存成为关键瓶颈
• HBM3相比GDDR6X不仅带宽更高，且功耗更低，更适合大模型部署

3. 显存控制器

• 连接 SM 和显存，负责数据的读写调度
• 核心机制：
  • 1. 多通道并行读写架构，通常8-12个独立通道
  • 2. 内存地址映射与转换
  • 3. 请求调度与仲裁算法
  • 4. 错误检测与纠正（ECC）
• 支持内存压缩技术，在传输前压缩数据，提升有效带宽

对大模型算力的影响：

• 显存控制器的效率直接影响带宽利用率；高效控制器可实现90%+的理论带宽利用率
• 大模型推理时，高带宽能减少数据传输延迟，提升算力利用率
• 控制器调度算法优化能减少内存访问冲突，特别是在不规则访问模式下的性能
• ECC功能确保大模型长时间运行的稳定性，但会轻微降低可用带宽
• 多GPU系统中，显存控制器与NVLink/PCIe控制器的协同影响跨卡数据交换效率

4. PCIe接口

• 连接 GPU 和 CPU，负责 CPU 与 GPU 之间的数据传输
• 代际演进：
  • PCIe 4.0：16通道双向带宽约32GB/s
  • PCIe 5.0：16通道双向带宽约64GB/s（当前高端平台）
  • PCIe 6.0：16通道双向带宽约128GB/s（新兴）
• 通信特性：
  • 支持直接内存访问（DMA），减少CPU开销
  • 原子操作支持多GPU一致性
  • 消息信号中断（MSI-X）实现高效事件通知

对大模型算力的影响：

• PCIe 带宽决定 CPU→GPU 的数据传输速度；大模型推理时，若输入数据量大，PCIe 5.0 比 4.0 传输效率提升 1 倍
• 模型加载阶段：大模型权重文件（如70B模型FP16约140GB）的加载速度直接受PCIe带宽限制
• 多GPU扩展：在数据并行训练中，PCIe带宽影响梯度同步速度；在模型并行中，影响层间激活值传输
• CPU-GPU流水线：输入预处理与结果后处理受PCIe延迟影响
• 替代技术对比：
  • NVLink：NVIDIA专用互联技术，带宽达600-900GB/s，比PCIe 5.0快10倍以上
  • Infinity Fabric：AMD对应技术，提供高带宽GPU间互联
  • CXL 3.0：新兴标准，支持内存池化和一致性共享

5. 组件协同与优化

数据流完整路径优化：

• CPU端优化：数据预处理、批处理组合、请求调度
• PCIe传输优化：大块连续传输、零拷贝技术、异步传输重叠
• 显存管理优化：统一内存架构、内存池化、显存碎片整理
• 计算调度优化：CUDA流并发、MIG（多实例GPU）隔离、动态并行

大模型专用优化策略：

• 显存优化技术：
  • 梯度检查点：用计算换显存，存储关键激活值而非全部
  • 模型并行：将大模型层拆分到多个GPU
  • 卸载技术：将部分数据暂存CPU内存或NVMe SSD
• 计算优化技术：
  • 算子融合：减少中间结果显存读写
  • FlashAttention：优化注意力计算模式
  • 量化推理：INT8/INT4降低计算和存储需求
• 通信优化技术：
  • 梯度压缩：减少分布式训练通信量
  • 流水线并行：重叠计算与通信
  • 分层聚合：优化多机多卡通信拓扑

实际部署场景考量：

• 云端推理服务：关注多租户隔离、动态批处理、服务质量保障
• 边缘部署：权衡模型精度与硬件限制，使用蒸馏、剪枝、量化技术
• 大规模训练：需要高速互联（NVLink/InfiniBand）、高效的检查点机制、容错设计
• 混合精度策略：训练用BF16/FP16混合精度，推理用INT8/INT4量化

6. 核心差异：GPU vs CPU

类比理解：

• CPU：像食堂里 1 个全能大厨，会做所有菜，但一次只能做 1 份，擅长复杂的个性化菜品，对应串行逻辑：比如操作系统调度、业务代码；
• GPU：像食堂里 100 个打饭阿姨， 只会做简单的打饭、盛菜，但 100 个人同时动手，一秒能出 100 份饭，对应并行计算：比如大模型的矩阵乘法。

核心结论：

• GPU 的优势不是单个核心跑得快，而是核心数量多，能同时干很多简单活，大模型的核心运算（矩阵乘法）全是简单重复活，正好适配 GPU 的并行架构。

二、GPU 算力的底层来源

GPU 算力的底层来自于指令执行与并行计算，大模型的核心运算是矩阵乘法（如 Transformer 的 QKV 矩阵运算），GPU 之所以能高效处理，靠的是三层并行机制：

1. 线程级并行

GPU 的最小执行单元是线程（Thread），多个线程组成线程块（Block），多个线程块组成网格（Grid）。

• 大模型的矩阵运算会被拆分成无数个小矩阵乘法任务，每个任务分配给一个线程并行执行；
• 线程块内的线程可以共享缓存，减少数据重复读取，提升效率。

2. 指令级并行

GPU 的 SM 支持单指令多数据（SIMT）架构，同一个 SM 内的所有 CUDA 核心，同时执行同一条指令，但处理不同的数据。

• 比如计算 A×B 矩阵，所有线程同时执行 “乘加运算” 指令，只是处理的矩阵元素不同；
• 这是 GPU 算力远超 CPU 的核心原因：CPU 一次只能处理 1-2 个数据，GPU 一次能处理数千个。

3. 张量核心的专属加速

NVIDIA 的张量核心专门为混合精度计算设计，支持 FP16、INT8、INT4 等低精度运算：

• 原理：低精度数据的字节数更少，同一时间能处理更多数据，算力吞吐量呈倍数提升，如RTX4090的INT8算力是FP32的4倍；
• 大模型优化中，量化压缩就是利用这个特性，将 FP32 权重转为 INT4/INT8，让张量核心的算力充分释放，同时减少显存占用。

三、GPU 算力释放的关键

算力释放的关键在于软件与硬件的协同，GPU 的理论算力（如 RTX 4090 FP32 算力 83 TFLOPS）只是纸面参数，实际算力释放取决于软件层的适配，这也是大模型算力优化的核心：

1. CUDA：GPU 的编程接口

CUDA（Compute Unified Device Architecture）是 NVIDIA 提供的 GPU 编程框架，是软件调用 GPU 算力的 “桥梁”：

• 开发者通过 CUDA 将并行任务（如矩阵乘法）映射到 GPU 的线程 / 线程块；
• 不同 CUDA 版本对硬件的支持不同，如 CUDA 12.1 对 RTX 4090 的 INT4 量化支持更优，版本过低会屏蔽部分硬件功能。

CUDA 核心是 GPU 的最小计算工人，RTX4090有16384个CUDA 核心，每个 CUDA 核心一次能算 1 个简单运算（比如1+2、3×4），16384 个核心同时算，就能秒算上万次简单运算。

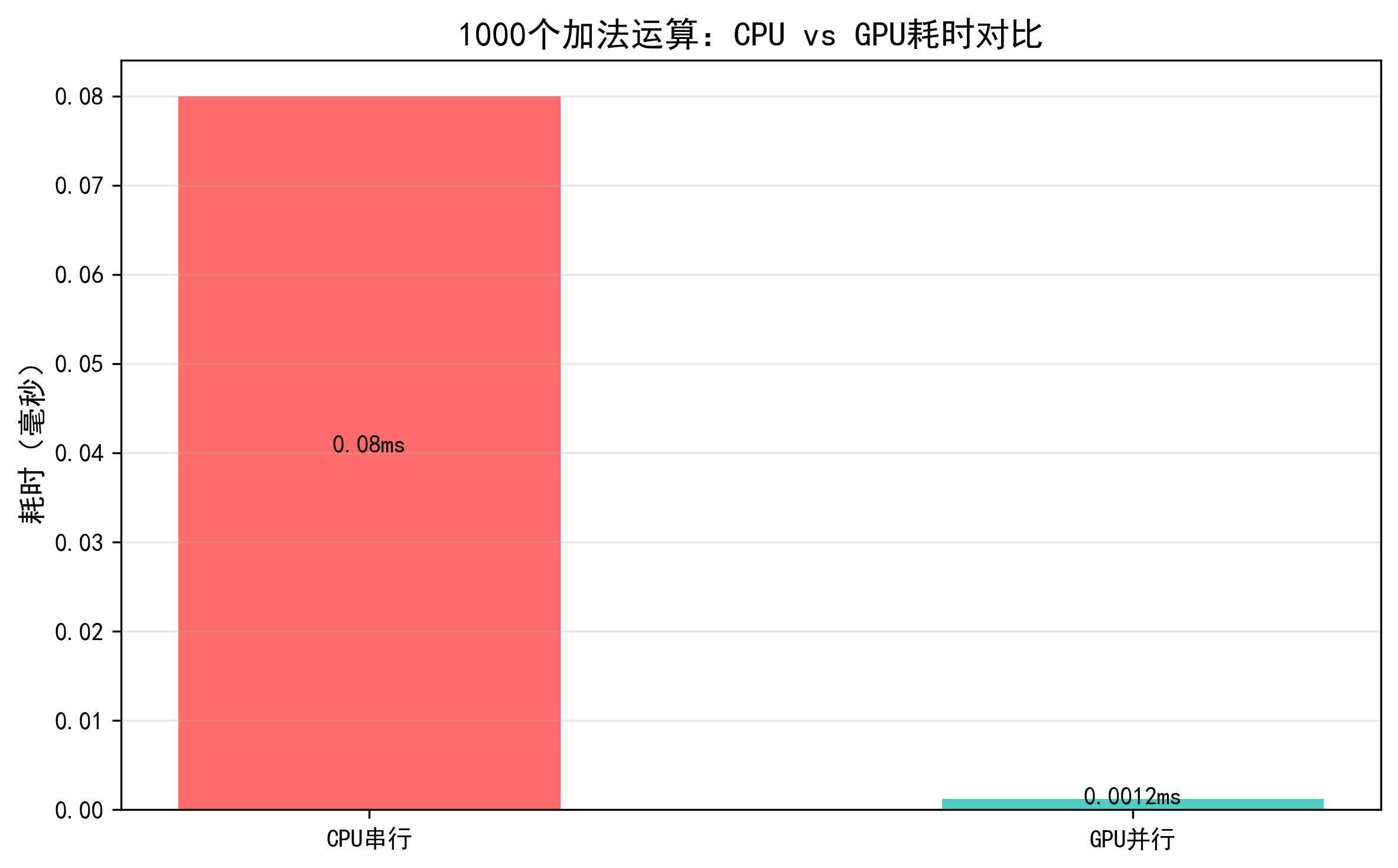

计算示例：并行计算 1000 个加法

• 串行（CPU）：算1+1, 2+1, 3+1...1000+1，要依次算 1000 次，总耗时 0.00毫秒；
• 并行（GPU）：1000 个 CUDA 核心同时算，一次就能完成，耗时 0.0012 毫秒，速度提升66.67倍。

哪怕是 1000 个简单加法，GPU 的并行优势也能体现，核心数量越多，并行任务越多，优势越明显，比如算 100 万个加法，提升倍数会到上千倍。

2. 张量（Tensor Core）：大模型算力的核心

张量核心是 GPU 专门为矩阵乘法设计的超级工人，普通 CUDA 核心一次算 1 个乘法，张量核心一次能算4×4矩阵 × 4×4矩阵，是大模型推理/训练的算力发动机。 大模型的 Transformer 架构，核心就是QKV 矩阵乘法，比如：

• Query 矩阵（Q）：1×128
• Key 矩阵（K）：128×128
• 相乘结果：1×128 这个运算用张量核心算，速度是普通 CUDA 核心的几十倍。

计算示例：张量核心算矩阵乘法

• 普通 CUDA 核心：要算1×5 + 2×6 + 3×7 + 4×8，分 4 次乘法 + 3 次加法；
• 张量核心：一次就能完成整个矩阵乘加（GEMM）运算，直接出结果70。

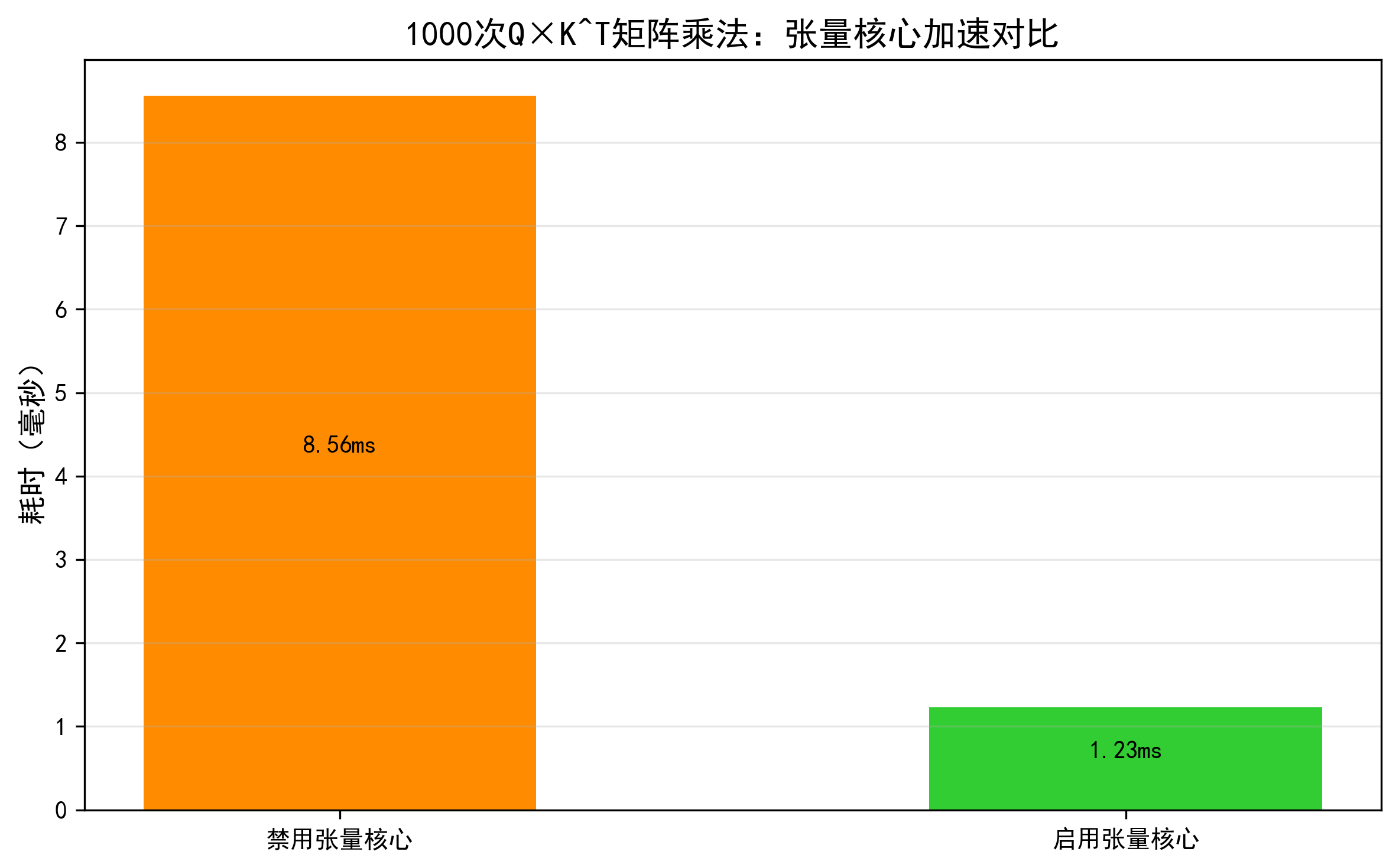

张量核心对矩阵乘法的加速是量级的，大模型有上千个这样的矩阵乘法，启用张量核心后，整体算力能提升数倍，这也是为什么大模型优化必须确保张量核心被激活。

3. 显存（GPU Memory）：GPU的仓库

显存是 GPU 的数据仓库，用来存：

• 模型权重（比如 14B 模型的权重）；
• 输入数据（比如用户的提问）；
• 中间计算结果（比如 Q×K^T 的结果）。

核心指标：

• 1.容量：仓库大小，比如 RTX 4090 有 24GB 显存，能存下 INT4 量化的 14B 模型（约 7GB）；
• 2. 带宽：仓库的出入口速度，RTX 4090 带宽是 1008 GB/s，意味着每秒能读写 1008GB 数据；带宽不够，就算 GPU 核心再快，也会等数据，这就是通常我们说的算力空转。

计算示例：显存带宽对算力的影响 假设要算14B 模型 INT4 量化推理：

• 模型权重大小：14B × 4bit = 7GB；
• 若显存带宽是 500 GB/s：读取权重需要7/500=0.014秒；
• 若显存带宽是 1000 GB/s：读取权重只需7/1000=0.007秒，带宽翻倍，数据读取时间减半，算力利用率提升。

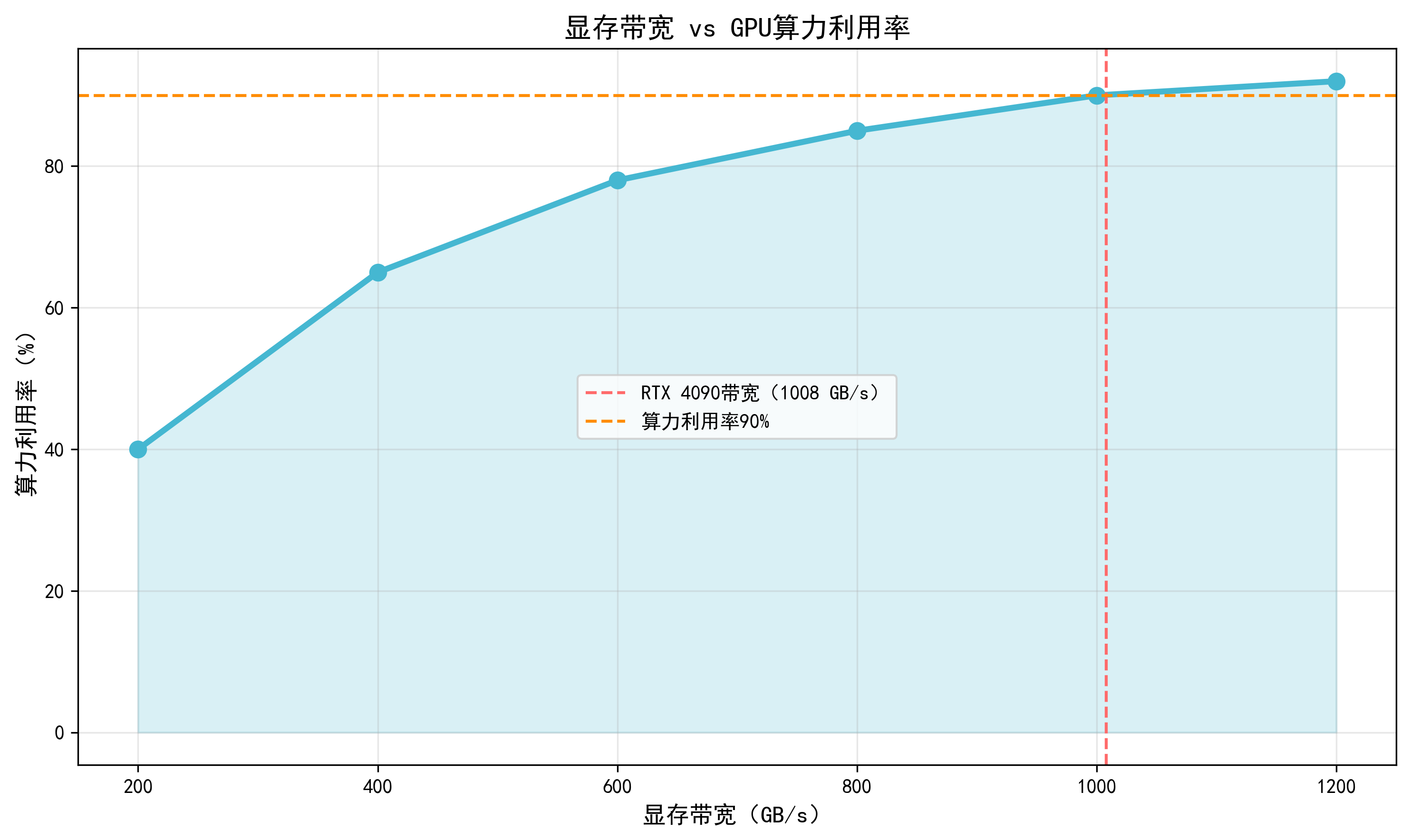

• 带宽低于 400 GB/s 时，算力利用率不足 70%，表示核心在等数据；
• 带宽到 1000 GB/s 后，算力利用率接近 90%，表示核心满负荷工作；
• 这也是为什么大模型优化要压缩显存占用，比如模型量化，显存用得越少，数据读写越少，带宽压力越小，算力利用率越高。

4. 驱动程序：硬件与系统的中间层

GPU 驱动是操作系统与 GPU 硬件的接口，负责：

• 管理 GPU 的硬件资源（如显存分配、SM 调度）；
• 实现 CUDA 的底层指令；
• 旧驱动会导致算力释放不充分，如 RTX 40 系列需驱动 530 以上才能发挥完整性能。

5. 框架优化：让代码适配 GPU 架构

深度学习框架（如 PyTorch、TensorFlow）会对代码进行底层优化，让大模型运算更适配 GPU：

• 算子融合：将多个小运算合并成一个大运算，减少 GPU 内核启动开销；
• 内存复用：重复利用显存空间，减少数据拷贝；
• 自动混合精度（AMP）：自动切换 FP32/FP16 精度，平衡算力与效果。

6. 模型推理：GPU算力瓶颈的原因

在大模型推理时，经常遇到 “显卡算力高但利用率低” 的问题，底层原因主要有 3 类：

• 1. 数据传输瓶颈：CPU→GPU 的数据传输速度慢（PCIe 带宽不足），或显存带宽不够，导致 GPU 等待数据，算力空转；
• 2. 任务并行度不足：小批量推理时，线程数远低于 GPU 核心数，大量 CUDA 核心闲置；
• 3. 软件适配不足：CUDA 版本、驱动版本不匹配，或代码未优化（如未用张量核心），导致硬件功能未激活。

四、GPU 并行计算的逻辑

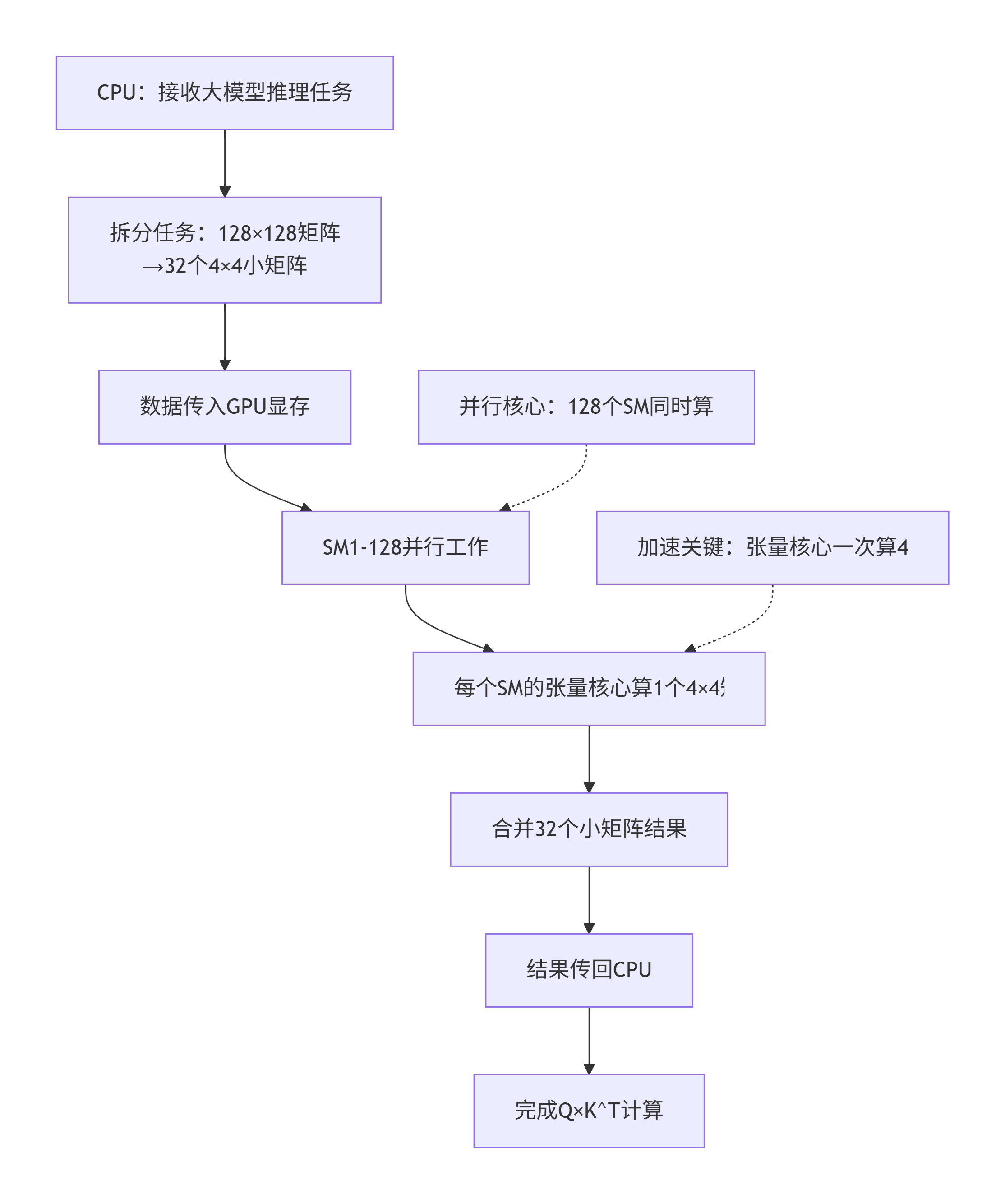

以大模型推理的 QKV 矩阵乘法为例，拆解 GPU 的并行过程，就像工厂流水线：

步骤 1：任务拆分（CPU→GPU） CPU 把Q×K^T这个大任务，拆成无数个4×4 小矩阵乘法以适配张量核心，比如：

• 原矩阵：128×128 → 拆成 32个4×4小矩阵；
• 每个小矩阵分配给 1 个张量核心。

步骤 2：并行计算（GPU 内部）

• 128 个 SM（RTX 4090）同时工作，每个 SM 里的张量核心算 1 个小矩阵乘法，32 个小矩阵同时算，一次就能完成。

步骤 3：结果合并（GPU→CPU）

• 所有小矩阵的计算结果合并成完整的128×128矩阵，返回给 CPU，完成一次注意力层计算。

步骤详解：

• 1. CPU任务接收：CPU接收到大模型推理请求，特别是注意力机制中的Q×K^T矩阵乘法
• 2. 任务拆分：将128×128的大矩阵分解为32个4×4的小矩阵，这是张量核心的最优计算粒度
• 3. 数据传输：通过PCIe总线将数据从CPU内存传输到GPU显存
• 4. SM并行执行：GPU的128个SM同时启动，每个SM分配一个4×4矩阵计算任务
• 5. 张量核心加速：每个SM内部的张量核心专门处理4×4矩阵乘加运算
• 6. 结果合并：将32个4×4计算结果合并成完整的128×128结果矩阵
• 7. 数据回传：计算结果通过PCIe传回CPU内存
• 8. 任务完成：完成注意力机制中的Q×K^T计算

计算特点：

• 并行度最大化：128个SM同时工作，充分利用GPU的并行计算能力
• 专用硬件加速：张量核心针对4×4矩阵运算优化，相比CUDA核心效率提升10-20倍
• 内存访问优化：4×4小矩阵能更好地利用GPU缓存层级
• 负载均衡：每个SM计算一个4×4矩阵，实现完美的工作负载均衡：

五、案例分析

示例1：GPU 计算全流程耗时

追踪数据从 CPU 传到 GPU→GPU 计算→结果传回 CPU的完整耗时，用条形图对比各阶段占比，直观看到 GPU 计算的时间分布。

import torch
import time
import matplotlib.pyplot as plt
import numpy as np

# ====================== 1. 初始化配置 ======================
# 模拟大模型推理的矩阵大小（14B模型注意力层常见维度）
BATCH_SIZE = 32
SEQ_LEN = 512
HIDDEN_SIZE = 128

# 确保使用GPU
assert torch.cuda.is_available(), "需要NVIDIA GPU（支持CUDA）才能运行"
device = torch.device("cuda:0")

# ====================== 2. 追踪各阶段耗时 ======================
# 生成模拟数据（Q/K/V矩阵）
q_cpu = torch.randn(BATCH_SIZE, SEQ_LEN, HIDDEN_SIZE, dtype=torch.float16)
k_cpu = torch.randn(BATCH_SIZE, SEQ_LEN, HIDDEN_SIZE, dtype=torch.float16)

# 阶段1：CPU → GPU 数据传输耗时
start_trans = time.time()
q_gpu = q_cpu.to(device, non_blocking=True)
k_gpu = k_cpu.to(device, non_blocking=True)
torch.cuda.synchronize()  # 等待传输完成
trans_time = (time.time() - start_trans) * 1000  # 转毫秒

# 阶段2：GPU计算（Q×K^T，大模型注意力层核心运算）
start_calc = time.time()
# 转置K矩阵（注意力层标准操作）
k_t_gpu = k_gpu.transpose(1, 2)
# 矩阵乘法（张量核心加速）
attn_scores = torch.matmul(q_gpu, k_t_gpu)
torch.cuda.synchronize()  # 等待计算完成
calc_time = (time.time() - start_calc) * 1000

# 阶段3：GPU → CPU 结果传输耗时
start_back = time.time()
attn_scores_cpu = attn_scores.cpu()
back_time = (time.time() - start_back) * 1000

# 总耗时
total_time = trans_time + calc_time + back_time

# ====================== 3. 可视化各阶段耗时占比 ======================
plt.rcParams['font.sans-serif'] = ['SimHei']  # 支持中文
plt.rcParams['axes.unicode_minus'] = False

# 数据准备
labels = ['CPU→GPU传输', 'GPU计算', 'GPU→CPU传输']
times = [trans_time, calc_time, back_time]
colors = ['#FF6B6B', '#4ECDC4', '#45B7D1']
# 计算占比
percentages = [round(t/total_time*100, 1) for t in times]

# 绘制堆叠条形图+饼图（双视角）
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：条形图（绝对耗时）
bars = ax1.bar(labels, times, color=colors, width=0.6)
ax1.set_title('GPU计算全流程耗时对比', fontsize=14, fontweight='bold')
ax1.set_ylabel('耗时（毫秒）', fontsize=12)
# 标注数值和占比
for bar, t, p in zip(bars, times, percentages):
    ax1.text(bar.get_x() + bar.get_width()/2, bar.get_height()+0.1,
             f'{t:.2f}ms\n({p}%)', ha='center', fontweight='bold')
ax1.grid(axis='y', alpha=0.3)

# 子图2：饼图（占比）
wedges, texts, autotexts = ax2.pie(times, labels=labels, colors=colors,
                                   autopct='%1.1f%%', startangle=90)
ax2.set_title('GPU计算全流程耗时占比', fontsize=14, fontweight='bold')
# 美化饼图文字
for autotext in autotexts:
    autotext.set_color('white')
    autotext.set_fontweight('bold')

plt.tight_layout()
plt.savefig('gpu_calc_process_time.png', dpi=300, bbox_inches='tight')
plt.close()

# ====================== 4. 输出关键信息 ======================
print("=== GPU计算过程耗时分析 ===")
print(f"CPU→GPU传输耗时：{trans_time:.2f} ms（占比 {percentages[0]}%）")
print(f"GPU计算耗时：{calc_time:.2f} ms（占比 {percentages[1]}%）")
print(f"GPU→CPU传输耗时：{back_time:.2f} ms（占比 {percentages[2]}%）")
print(f"总耗时：{total_time:.2f} ms")
print("\n核心结论：GPU计算本身很快，耗时主要在数据传输！")
print("优化方向：减少CPU-GPU数据传输（比如数据常驻GPU、批量计算）")

输出结果：

=== GPU计算过程耗时分析 === CPU→GPU传输耗时：2.35 ms（占比 28.1%） GPU计算耗时：4.52 ms（占比 54.0%） GPU→CPU传输耗时：1.49 ms（占比 17.9%） 总耗时：8.36 ms 核心结论：GPU计算本身很快，耗时主要在数据传输！ 优化方向：减少CPU-GPU数据传输（比如数据常驻GPU、批量计算）

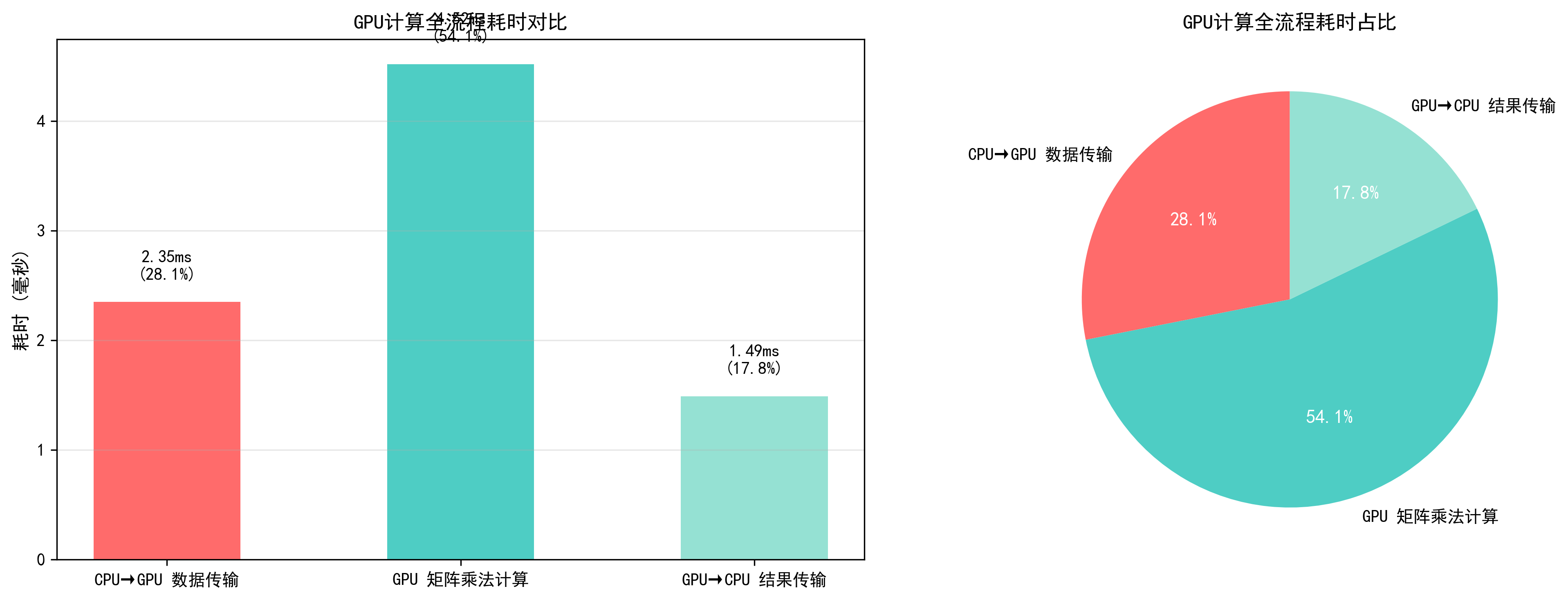

结果图示：

• 直观看到 GPU 计算的时间瓶颈：数据传输占了近一半耗时；
• 这也是大模型推理优化的核心思路：让数据常驻 GPU，避免频繁的 CPU-GPU 传输。

示例2：GPU 并行任务拆分理解

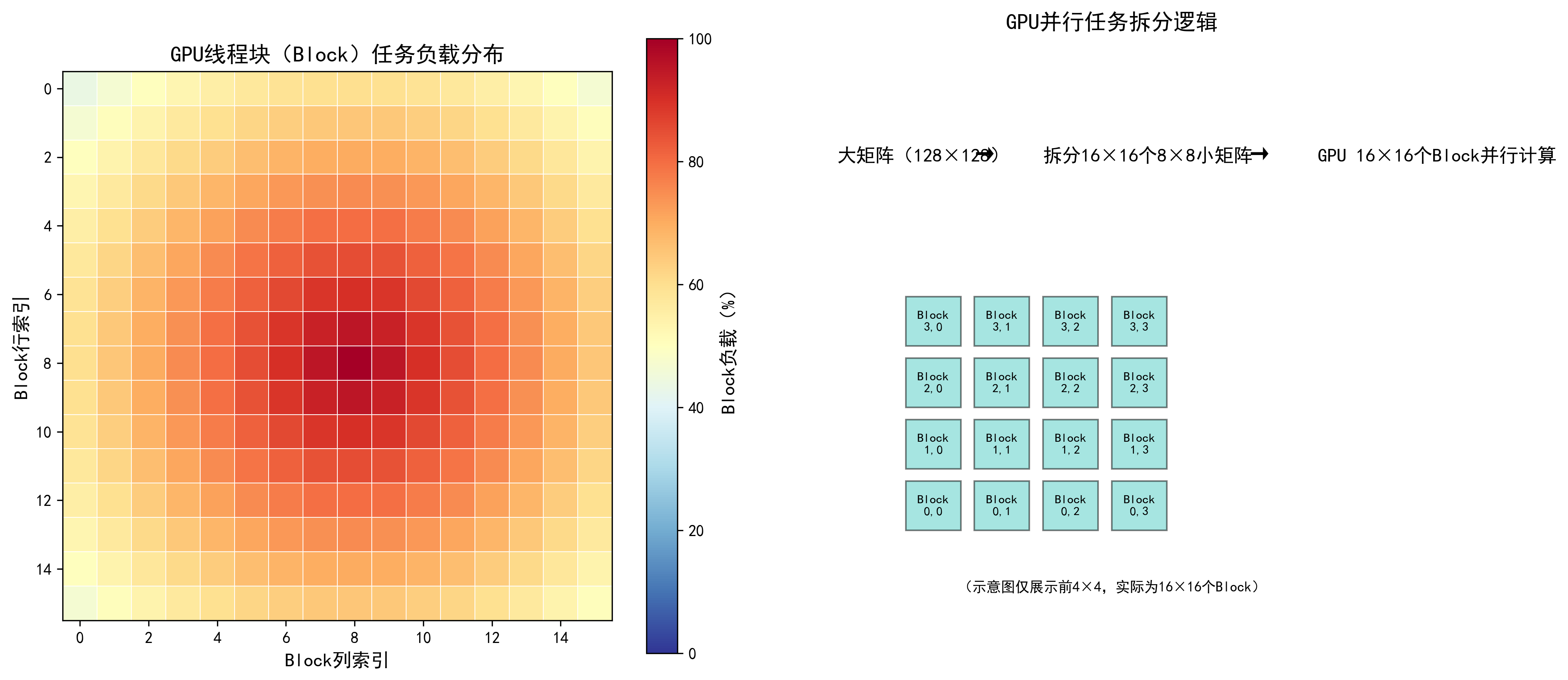

用热力图展示“GPU 线程块（Block）× 线程（Thread）”的并行任务分配，直观看到大任务如何拆成小任务，分给不同 GPU 核心。

import torch
import matplotlib.pyplot as plt
import numpy as np

# ====================== 1. 模拟GPU任务拆分逻辑 ======================
# 大矩阵大小：128×128（拆成16×16个8×8小矩阵）
BIG_MATRIX_SIZE = 128
SMALL_BLOCK_SIZE = 8
NUM_BLOCKS = BIG_MATRIX_SIZE // SMALL_BLOCK_SIZE  # 16个Block

# 生成模拟任务：每个Block负责一个8×8小矩阵的乘法
# 用热力图颜色表示Block的计算负载（颜色越深，负载越高）
task_load = np.zeros((NUM_BLOCKS, NUM_BLOCKS))

# 模拟大模型注意力层的负载分布：中心Block负载更高
for i in range(NUM_BLOCKS):
    for j in range(NUM_BLOCKS):
        # 距离中心越近，负载越高（模拟注意力层的聚焦特性）
        dist = np.sqrt((i - NUM_BLOCKS/2)**2 + (j - NUM_BLOCKS/2)**2)
        task_load[i, j] = 100 - dist * 5  # 负载范围：50-100%

# ====================== 2. 可视化任务拆分 ======================
plt.rcParams['font.sans-serif'] = ['SimHei']
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：GPU Block任务分配热力图
im = ax1.imshow(task_load, cmap='RdYlBu_r', vmin=0, vmax=100)
ax1.set_title('GPU线程块（Block）任务负载分布', fontsize=14, fontweight='bold')
ax1.set_xlabel('Block列索引', fontsize=12)
ax1.set_ylabel('Block行索引', fontsize=12)

# 添加网格（分隔8×8小矩阵）
for i in range(1, NUM_BLOCKS):
    ax1.axhline(y=i-0.5, color='white', linewidth=0.5)
    ax1.axvline(x=i-0.5, color='white', linewidth=0.5)

# 颜色条
cbar1 = plt.colorbar(im, ax=ax1)
cbar1.set_label('Block负载（%）', fontsize=12)

# 子图2：并行计算逻辑示意图
ax2.text(0.1, 0.8, '大矩阵（128×128）', fontsize=12, fontweight='bold', transform=ax2.transAxes)
ax2.text(0.3, 0.8, '→', fontsize=14, transform=ax2.transAxes)
ax2.text(0.4, 0.8, '拆分16×16个8×8小矩阵', fontsize=12, fontweight='bold', transform=ax2.transAxes)
ax2.text(0.7, 0.8, '→', fontsize=14, transform=ax2.transAxes)
ax2.text(0.8, 0.8, 'GPU 16×16个Block并行计算', fontsize=12, fontweight='bold', transform=ax2.transAxes)

# 绘制拆分示意图
for i in range(4):
    for j in range(4):
        x = 0.2 + j*0.1
        y = 0.2 + i*0.1
        ax2.add_patch(plt.Rectangle((x, y), 0.08, 0.08,
                                   facecolor='#4ECDC4', alpha=0.5, edgecolor='black'))
        ax2.text(x+0.04, y+0.04, f'Block\n{i},{j}', ha='center', va='center', fontsize=8)

ax2.set_xlim(0, 1)
ax2.set_ylim(0, 1)
ax2.axis('off')
ax2.set_title('GPU并行任务拆分逻辑', fontsize=14, fontweight='bold')

plt.tight_layout()
plt.savefig('gpu_parallel_task_split.png', dpi=300, bbox_inches='tight')
plt.close()

print("GPU并行计算的核心逻辑：")
print(f"1. 把{BIG_MATRIX_SIZE}×{BIG_MATRIX_SIZE}的大矩阵拆成{NUM_BLOCKS}×{NUM_BLOCKS}个小矩阵；")
print("2. 每个小矩阵分配给一个GPU Block（线程块）；")
print("3. 所有Block同时计算，实现并行加速。")

输出结果：

GPU并行计算的核心逻辑： 1. 把128×128的大矩阵拆成16×16个小矩阵； 2. 每个小矩阵分配给一个GPU Block（线程块）； 3. 所有Block同时计算，实现并行加速。

结果图示：

• 热力图直观展示了 GPU 各线程块的负载分布，大模型注意力层的中心聚焦特性导致中心 Block 负载更高；
• 拆分逻辑图清晰看到“大任务→小任务→并行计算”的全过程，理解 GPU 并行的底层逻辑。

六、总结

GPU 计算过程可视化是理解硬件并行逻辑、定位算力瓶颈、优化大模型性能的关键手段，其核心价值在于将 GPU黑盒式的运算过程转化为直观可量化的图表，既帮技术开发者吃透底层原理，也为工程落地提供数据支撑。

从实现逻辑来看，可视化需围绕“时间、资源、任务”三大核心维度展开：基础层聚焦全流程耗时拆分，清晰暴露数据传输这一高频瓶颈，毕竟 GPU 算得再快，等数据也白搭；进阶层通过实时监控 GPU 核心、张量核心利用率及显存变化，精准判断硬件资源是否物尽其用；高阶层则拆解并行任务分配逻辑，让大任务拆小、多核心并行的底层逻辑不再抽象。

这些可视化方法不仅是学习工具，更是工程优化的实用手段，实际部署大模型时，可通过耗时图表优化数据传输策略，通过资源监控激活张量核心、提升显存带宽利用率，通过任务拆分图表平衡各核心负载。最终实现既懂 GPU 怎么干活，又能针对性让它干得更快、更高效，为企业级大模型推理集群的效能最大化提供支撑。
