详解 ARP 协议：原理、分层及攻击防范

Address Resolution Protocol（简称ARP，即地址解析协议），其核心作用是解决网络设备通信时的地址解析问题。当网络设备需要向另一台设备发送数据时，首先需明确对方的网络层地址——IP地址，该地址由网络层提供。但仅拥有IP地址不足以完成数据传输：IP数据报文必须封装成数据帧，才能通过数据链路层进行发送，而数据帧的发送必须包含目的设备的MAC地址，因此发送端还需获取目的MAC地址。

简单来说，通过目的IP地址获取对应目的MAC地址的过程，正是由ARP协议来实现的。为了提高通信效率，设备会将已解析的ARP信息（IP与MAC的映射关系）存储在ARP缓存表中，该缓存表的默认老化时间为1200秒（即20分钟）。

从协议分层来看，ARP协议直接封装在数据链路层之上，其帧类型标识为0x0806。由于它既涉及网络层的IP地址，又依赖数据链路层的MAC地址，因此常被称为“2.5层协议”。

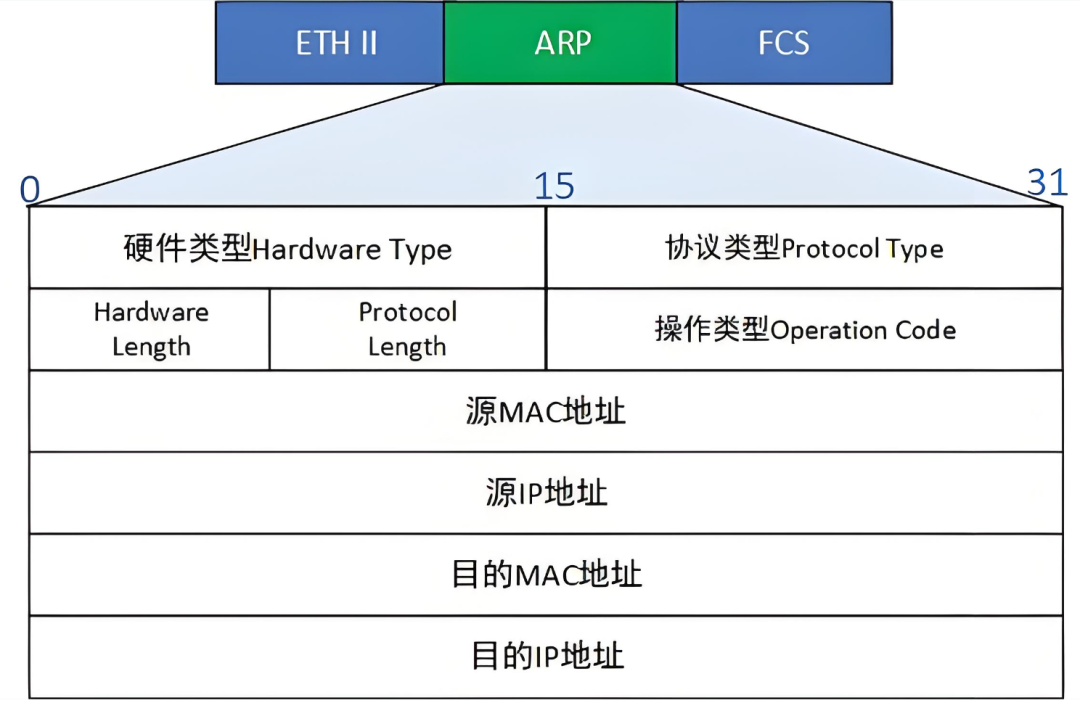

1. ARP报文：

① Hardware Type：网络类型（以太网）

② Protocol Type：协议类型（IP/IPX）

③ Hardware Length：网络长度

④ Protocol Length：协议长度

⑤ Operation Code：可选code值（Response或Request）

⑥ Source Hardware Address：发送者Mac地址

⑦ Source Protocol Address：发送者IP地址

⑧ Destination Hardware Address：目标MAC地址

⑨ Destination Protocol Address：目标IP地址

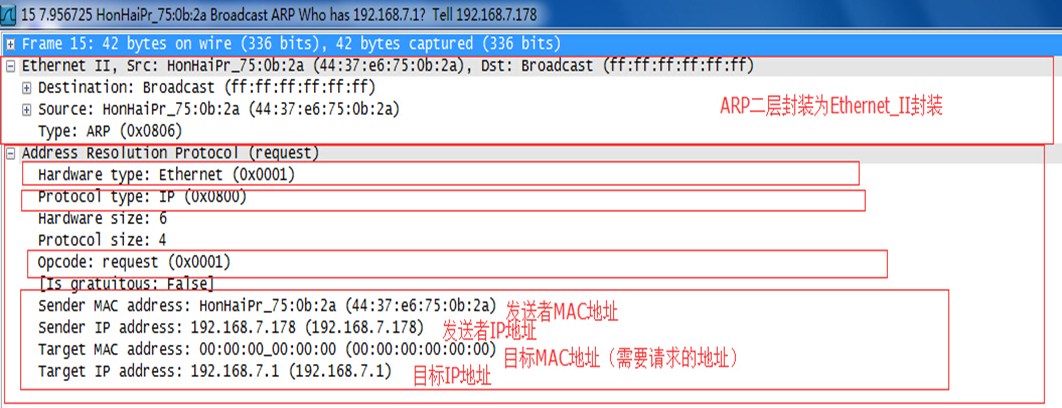

（1）Request：

请求报文，广播地址，用于请求目标IP地址对应的MAC地址。

Request-ARP报文（广播报文）

（2）Response:

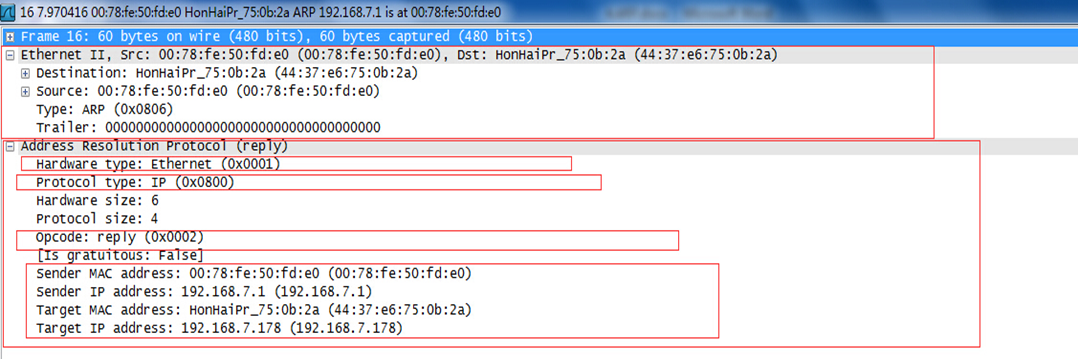

回复报文，用于被请求端将自己的MAC地址通知到请求端的单播报文。

Replay-ARP报文（单播报文）

2. ARP原理：

（1）同网段内获取目标终端MAC地址：

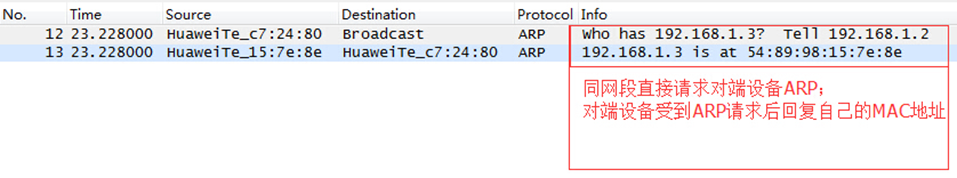

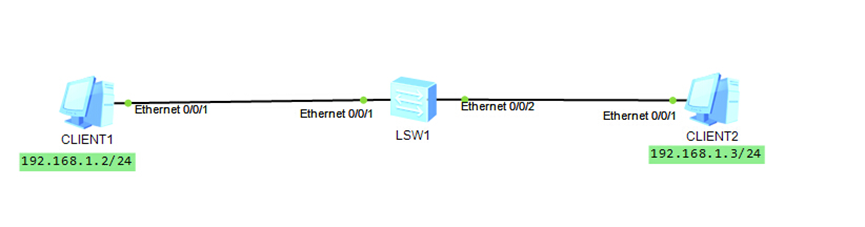

CLIENT1想要访问目标CLIENT2，根据自己的IP和子网掩码与运算得出192.168.1.3与自己为同一网段，直接发送ARP广播请求，CLENT2收到ARP请求后，回复自己的MAC地址给CLENT1。

（2）不同网段请求网关MAC地址：

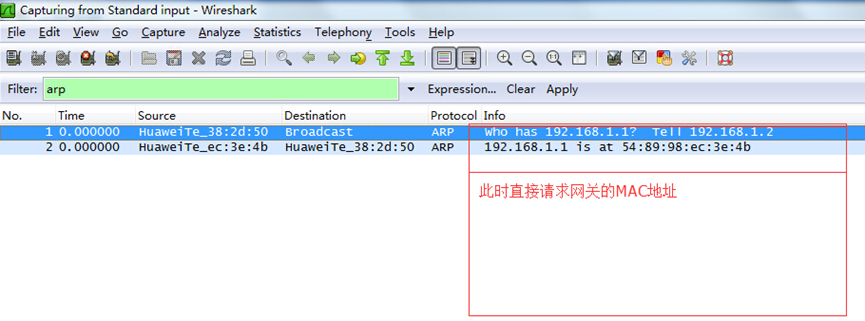

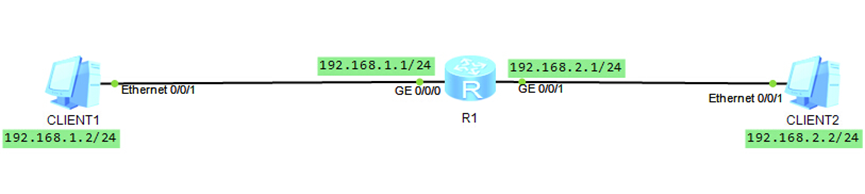

CLIENT1想要访问目标CLIENT2，根据自己的IP和子网掩码与运算得出192.168.2.2与自己处于不同网段，此时发送ARP请求直接请求网关192.168.1.1的MAC地址，R1收到ARP请求后，将192.168.1.1端口的MAC地址回复给CLENT1。

3. ARP表项的创建与更新：

依据ARP协议特性，几乎所有的以太网通信都以ARP解析为开端，因此所有以太网主机设备均支持ARP协议。此外，IP地址到以太网MAC地址的解析过程主要为动态生成，无需网络管理员进行手工干预，极大降低了网络维护成本。

在实际实现过程中，系统会根据ARP报文的具体情况创建或更新ARP表项，只要收到的ARP报文满足以下任一条件，即可触发表项的创建或更新操作：

① ARP报文的源IP地址与入接口IP地址在同一网段，且不是广播地址，目的IP地址是本接口IP地址。

② ARP报文的源IP地址与入接口IP地址在同一网段，且不是广播地址，目的IP地址是本接口的VRRP（Virtual Router Redundancy Protocol）虚拟IP地址。

③ ARP报文的源IP地址与入接口IP地址在同一网段，且不是广播地址，入接口是IPoEoA应用的Virtual-Ethernet接口。

④ ARP报文的目的IP地址是入接口上配置的NAT地址池中的地址。

⑤ 如果收到的ARP报文的源IP地址在入接口的ARP表中已经存在对应表项，也将对ARP表项进行更新。

4. 免费ARP：

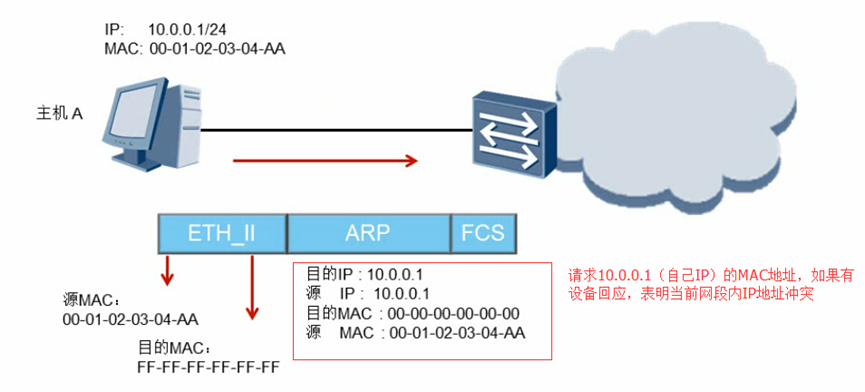

IP为唯一标识，在同一网段内，每台设备的IP都是唯一的，所以如果两台设置配置了相同的IP地址会出现问题，在配置静态IP时候或从DHCP获取IP地址成功时，主机都会发送基于此IP的免费ARP的MAC地址请求，如果有设备回应，表明IP地址冲突。

5. 静态ARP：

ARP攻击：

ARP协议存在安全隐患，易遭受ARP攻击。具体而言，若攻击者发送伪造的ARP报文，且报文中通告的IP地址与MAC地址映射关系错误，主机或网关会将该错误映射更新至自身的ARP缓存表中。当主机向指定目标IP地址发送数据时，会从ARP表中获取错误的MAC地址，并以此封装数据帧，最终导致数据帧无法正确发送，影响网络通信正常进行。

针对此类ARP攻击，若当前网络中的主机数量较少，可采用静态ARP的方式防范，通过手工绑定IP地址与MAC地址的映射关系，避免ARP表被错误信息篡改，保障网络通信安全。

[R1]arp static 10.1.1.1 5489-0001-0001

6. Proxy ARP：

Proxy ARP，即代理ARP，在开启了Proxy ARP功能后（华为设备默认不开启），当路由器接口收到一个ARP请求后，路由器会查找自己的路由表，如果路由表中存在去往ARP请求的MAC地址（IP），路由器会将与其同网段（相当于网关）的接口MAC作为相应回复ARP请求。

Proxy ARP分为三种类型：

① 路由式Proxy ARP

② vlan内代理ARP

③ vlan间代理ARP

（1）路由式Proxy ARP:

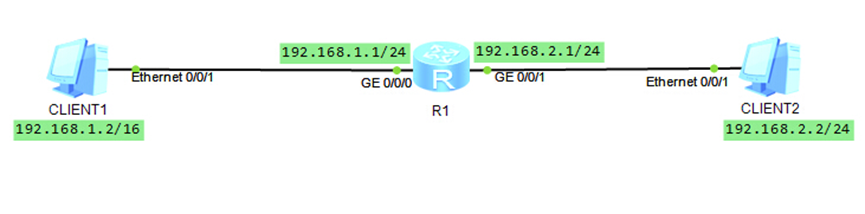

① PC1没有配置网关，想要访问目标PC2：

①R1的G0/0/0端口开启Proxy ARP功能：

[Huawei-GigabitEthernet0/0/1]arp-proxy enable

② CLENT1访问192.168.2./24的网段，此时由于没有配置网关，于是直接发送AP请求请求192.168.2.2的MAC地址

③ 路由器R1在收到ARP请求后，查找路由表，192.168.2.2存在于路由表192.168.2.0/24的路由条目中，于是发送ARP回复将端口192.168.1.1的MAC作为回应应答CLENT1的请求。

配置命令：

[Huawei-GigabitEthernet0/0/0]arp-proxy enable

② 特殊部署网段问题：

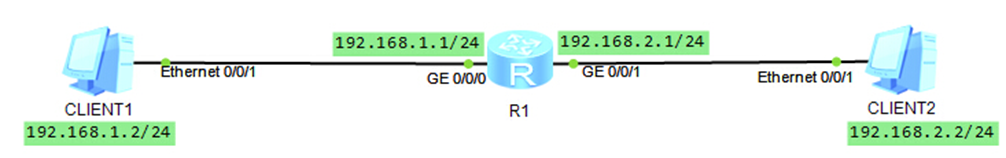

① CLIENT1访问192.168.2.2，使用与运算发现192.168.2.2与自己为同网段，直接发送ARP请求请求192.168.2.2的MAC地址

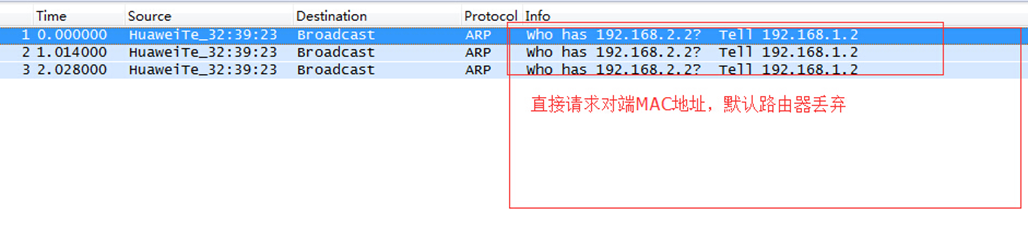

② 在没有开启ARP代理的R1路由器上收到请求192.168.2.2的ARP请求，路由器默认会将此广播包丢弃

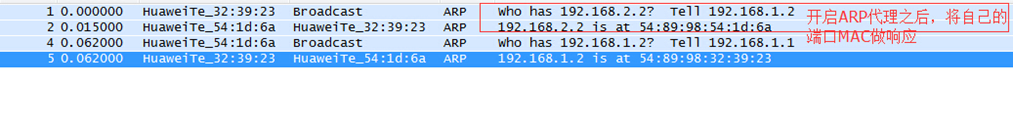

③ 在端口G0/0/0上开启arp代理功能之后，路由器R1收到广播包后，会将自己的G0/0/1端口的MAC地址回复给CLENT1

在没有开启arp代理之前默认丢弃arp广播报文:

开启ARP代理:

（2）VLAN内Proxy ARP：

在接口下使用命令

[Huawei-Vlanif10]arp-proxy inner-sub-vlan-proxy enable
启用Vlan 内的ARP代理功能

VLAN内代理ARP主要解决：

① 同vlan中pc互通问题，当实行了端口隔离的设备，隔离二层广播后，将导致arp无法正常解析，发送端无法正常封装数据包的目标MAC地址，此时使用vlan内Proxy ARP便可以解决此问题。

② Mux-Vlan中从Vlan之间互通问题（详见Mux-Vlan）

（3）VLAN间Proxy ARP:

解决不同Vlan之间对应计算机的三层互通问题，用于Super VLAN间解决子vlan无法互通问题。
